傅科刀口测试的建模

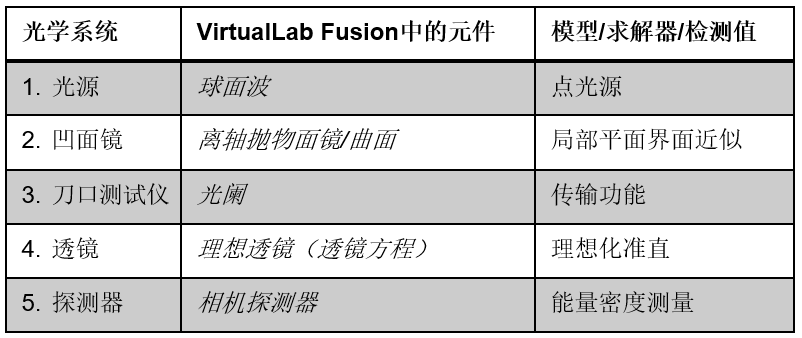

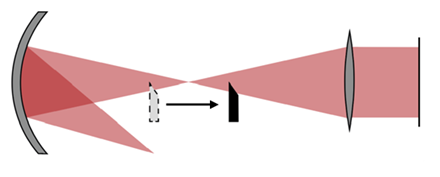

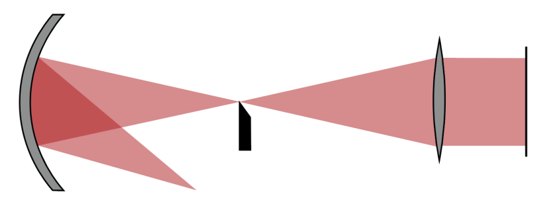

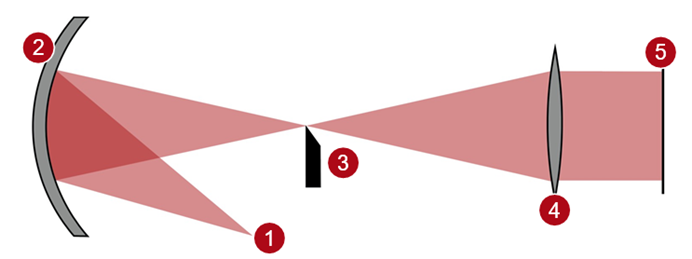

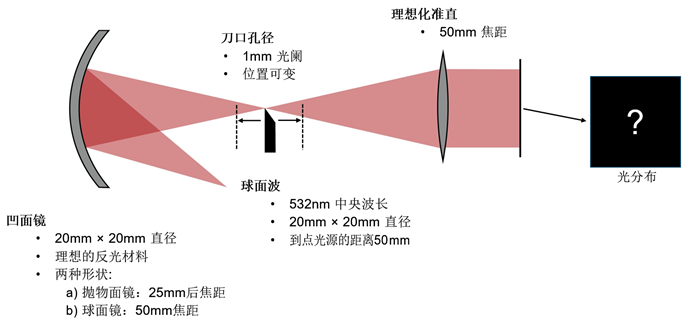

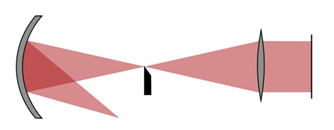

摘要 自 1858 年以来，傅科刀口测试一直是一种简单且廉价的方法来确定凹面镜的特性。 顾名思义，在这个测试中，刀刃（例如剃须刀片）被固定在光束的路径中，靠近预期的焦点，以遮挡一半的光束。 然后在评估之前再次准直传输的场。 由此产生的图案提供了所用反射镜形状的表征。 此外，如果刀口的位置沿光轴发生变化，则在探测器平面上产生的光图案也会发生变化。这种行为使用户能够精确地确定曲面镜焦点的位置。 建模任务 系统构建模块——抛物面镜   系统构建模块 – 球面镜 系统构建块 – 光阑   系统构建模块——理想准直透镜 系统中应用了理想化的透镜功能，以确保刀口后视场的准直。 因此，在这种情况下不考虑镜片的表面和材料。 相反，透镜为选定的波长和焦距提供了理想的准直功能。 可通过以下方式了解有关此功能的更多信息： 理想透镜功能 模型总结   抛物面镜：沿 Z 轴扫描   如果刀口非常靠近焦点，衍射效应会将光线塑造成预期的傅科甜甜圈形状。 障碍物与焦点的距离越大，衍射效应的影响就越小。 刀的孔径定位...     抛物面镜：聚焦孔径   如果光圈直接放在焦点上，则设置产生的光图案很大程度上取决于所用凹面镜的形状。 在抛物面镜的情况下，展示了称为甜甜圈形的模式。 该信息可用于表征镜子。 球面镜：沿 Z 轴扫描   与抛物面镜的情况类似，只有当刀刃直接放在焦点上时，衍射效应才会发挥作用。 如果稍微移动，障碍物只会导致场的截断，也在最终检测器平面中。   刀的孔径定位.… 球面镜：聚焦孔径     对于理想的球面镜，当光圈位于焦点上时，衍射效应会产生环状结构。 但是由于强度比光圈稍微偏离焦点时的强度要低，在这种情况下看起来好像光线已经消失了。 检测到的场具有与非焦点情况相同的灵敏度 检测到的场比在非焦点情况下具有更高的灵敏度
