光学系统中的光栅建模——实例讨论

1. 摘要

光栅是当前光学中最常用的衍射光学元件。如今已常用于复杂光学系统，与其他组件协同作用。因此，迫切需要对系统内部的光栅进行分析，从而评估系统的性能。我们将通过实例说明如何在VirtualLab Fusion对系统中的光栅建模。并将对光栅的对准、光栅级次通道设置以及光栅角度响应等问题进行讨论。

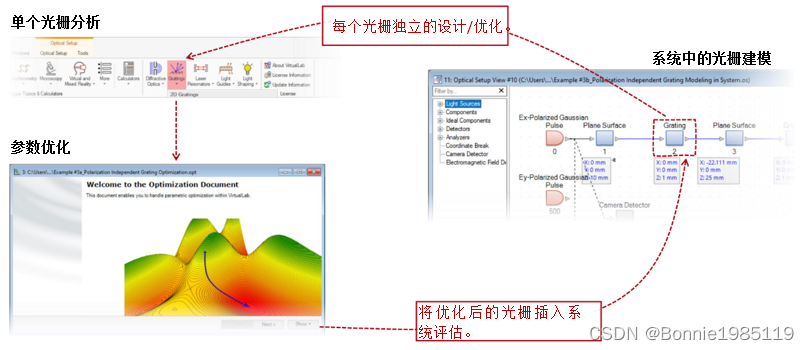

2. VirtualLab Fusion中的光栅建模——概述

 单光栅分析

−通过主窗口“光栅”菜单，可以进入仅针对光栅的特殊评估环境。

−它有助于分析和可视化光栅的衍射特性，例如衍射角度和效率。

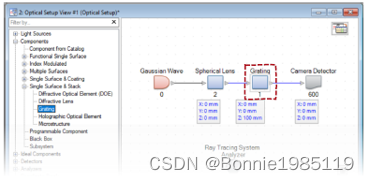

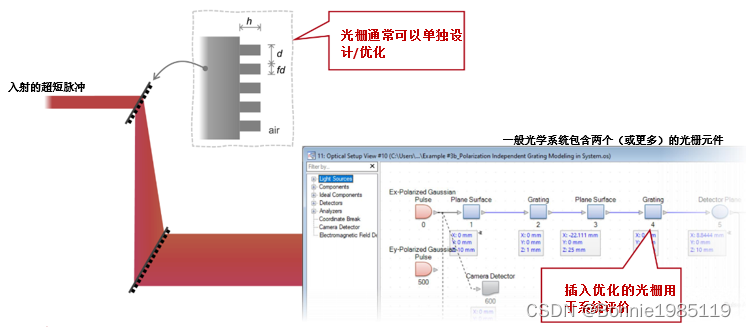

 系统内的光栅建模

−在常规光学设置中，可以将光栅组件插入系统的任何位置。

−这样可以对系统内的光栅进行建模，从而在考虑光栅可能产生的影响的情况下评估系统性能。

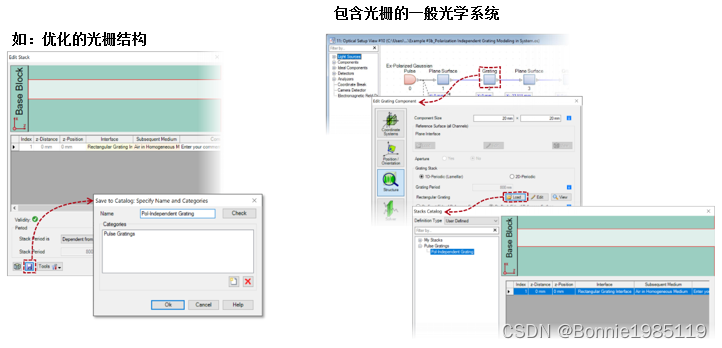

两种建模方法通常可以一起使用，如先优化光栅结构本身，然后将其插入系统。


3. 系统中的光栅对准

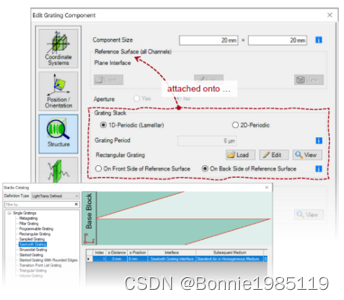

 安装光栅堆栈

−为了描述系统内的光栅，光栅堆栈始终固定在参考表面上（仅平面）。

−参考面在3D系统视图中可视化，并有助于对齐光栅。

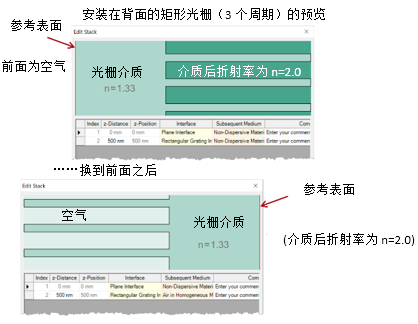

 堆栈方向

−可以在参考表面的正面或背面安装光栅堆栈







 安装光栅堆栈

- 为了描述系统内的光栅，光栅堆栈始终固定在参考表面上（仅平面）。

- 参考面在3D系统视图中可视化，并有助于对齐光栅。

 堆栈方向

- 可以在参考表面的正面或背面安装光栅堆栈。

- 更改此选项时，必须注意嵌入介质设置。

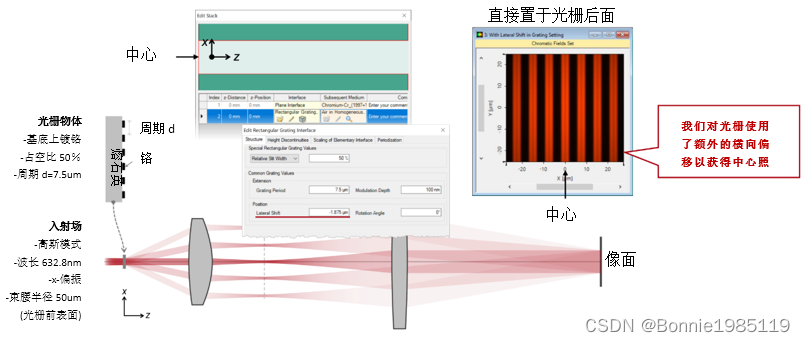

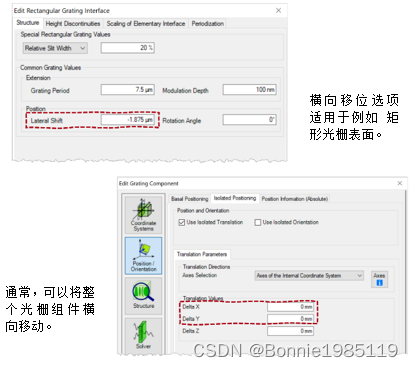

 横向位置

−对系统中的一般场与光栅的相互作用进行建模时，必须考虑光栅的横向位置。

−例如，激光束（紧密地）聚焦在线性光栅的带状结构或者气隙上，效果可能会大不相同。

−光栅的横向位置可通过一下选项调节

 在堆栈设置中（不同光栅选项可能有所不同）或

 通过组件定位选项。



4. 基底、菲涅耳损耗和衍射角的处理

 单光栅分析

- 通常，衍射效率的计算通常忽略基底的影响。

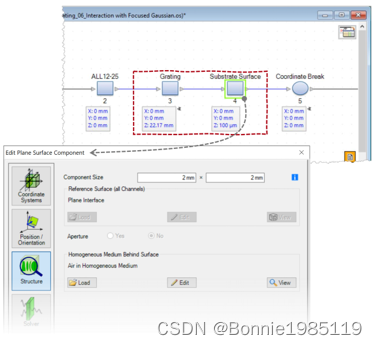

 系统内的光栅建模

- 但是，任何现实的光栅结构都放置在基底上，使用平面组件及它们之间的自由空间对其进行建模。

- 平面建模考虑了菲涅耳损耗，但不与光栅叠层的FMM计算耦合。

- 它还有助于处理不同介质中的衍射角。

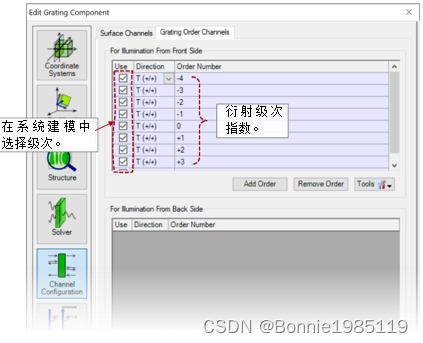

5. 光栅级次通道选择

 方向

- 输入场可从正面或背面照射光栅，并可反射或透射。

 衍射级次选择

- 对于方向组合，可能会有多个衍射级。

- 并非总是需要考虑所有衍射级，建议仅使用感兴趣的衍射级。

 备注

- 在FMM计算中，光栅级次通道的选择对衍射级次数没有影响



6. 光栅的角度响应

 衍射特性的相关性

- 对于给定的光栅，其衍射特性与入射场相关。

- 对于不同的波长/偏振，衍射效率也不同，并且对于不同的入射角，衍射效率也不相同。

- 为了解决与角度有关的衍射行为，可能需要指定k域中的采样点（等效于角度空间）

- 对于给定的输入场，VirtualLab Fusion自动确定角度范围。



示例＃1：光栅物体的成像


1. 摘要



→ 查看完整应用使用案例

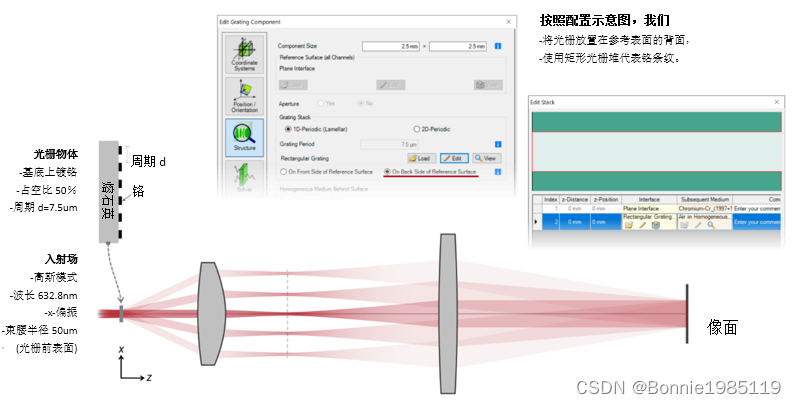

2. 光栅配置与对准

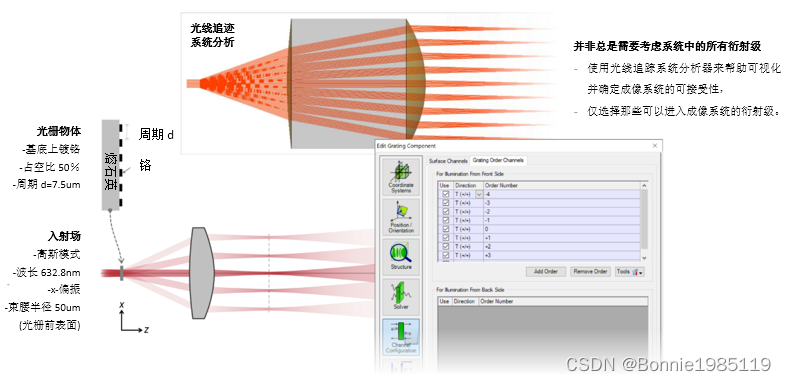

3. 光栅级次通道的选择





示例2：波导谐振光栅的角灵敏度测试

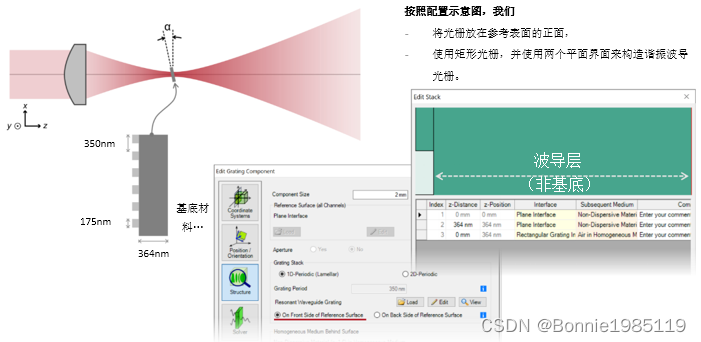

1. 光栅配置和对准



→ 查看完整应用使用案例

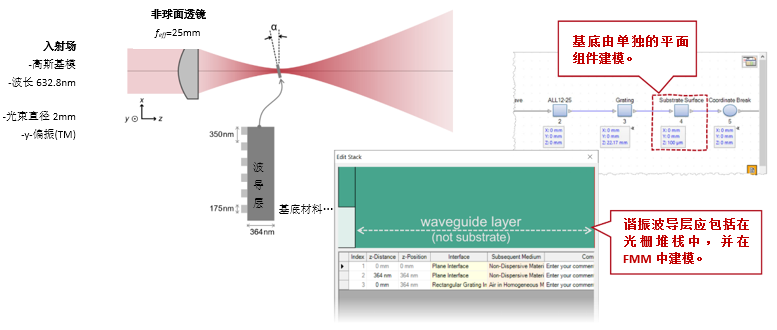

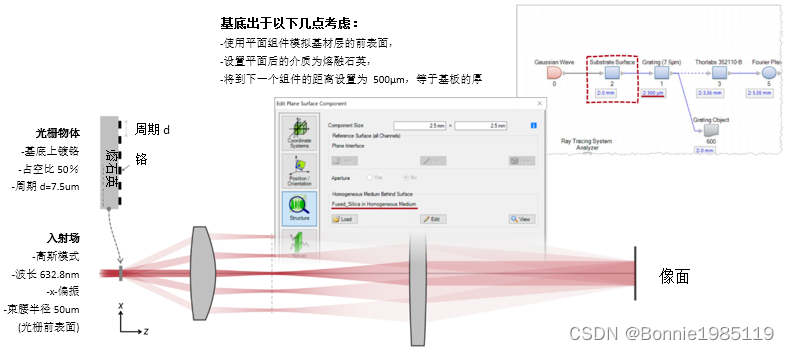

2. 基底处理

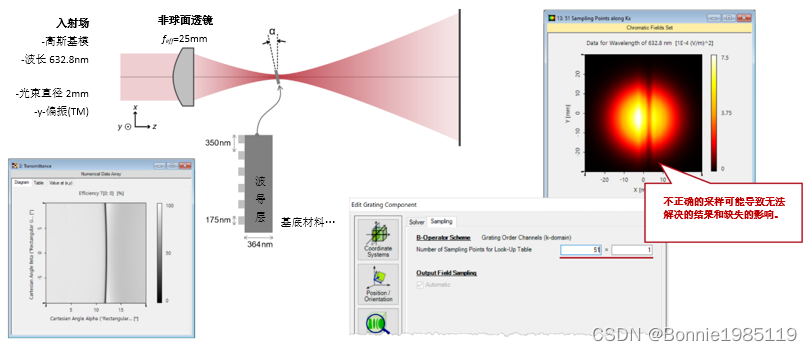

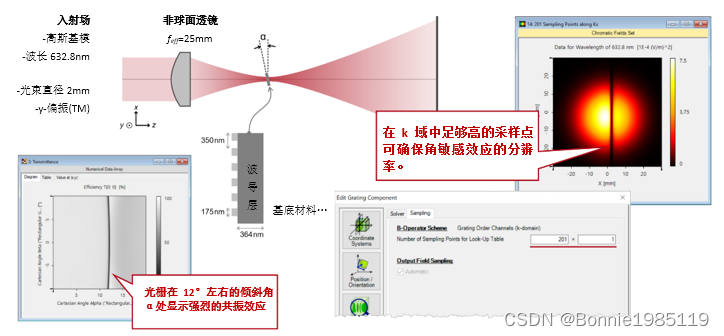

3. 谐振波导光栅的角响应



4. 谐振波导光栅的角响应






示例3：超短脉冲系统中偏振无关光栅的设计及其用法


1. 用于超短脉冲的光栅



→ 查看完整应用使用案例



2. 设计和建模流程



3. 在不同的系统中光栅的交换

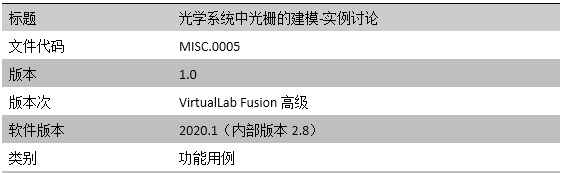

文件信息
