切尔尼-特纳装置

应用案例

摘要

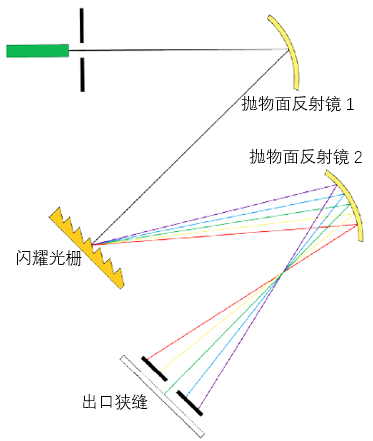

切尔尼-特纳装置被广泛用于分析光源的光谱信息。通常，一个抛物面反射镜用来准直光源，然后一个衍射光栅在空间上将颜色分开。通过设置一个合适的出口狭缝，可以选定一个特定的颜色。给出了一种完整的切尔尼-特纳装置的仿真，包括构建真实的反射镜和衍射光栅，特别是用傅立叶模态法(FMM)建模的光栅。

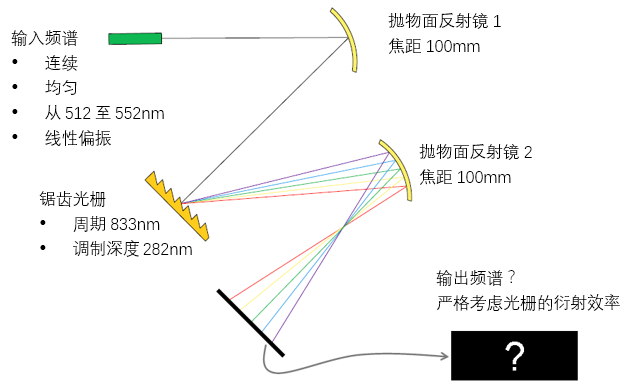

建模任务



结果

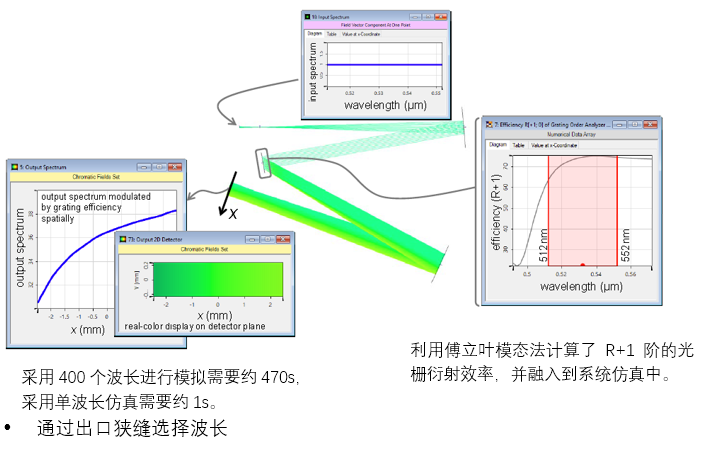

 全光谱分析

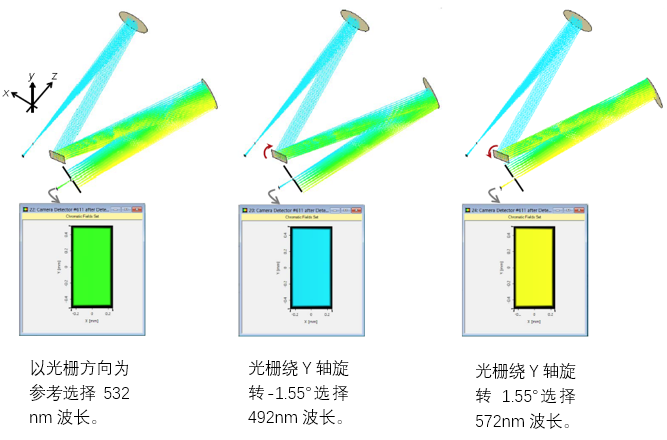

 通过出口狭缝选择波长

文件信息
