泰伯效应的建模

摘要

Talbot效应是一种众所周知的近场衍射效应。当周期结构(例如，一个光栅)被准直的光照射时，在该光栅后面的特定规则间隔，可以观察到其重建图像。分隔这两个平面的具体距离被称为Talbot距离，以Henry Fox Talbot的名字命名，他在1836年首次观察到了这种效应。在这个例子中，我们用快速物理光学软件VirtualLab Fusion演示了Talbot效应的建模(也再现了Talbot地毯)。

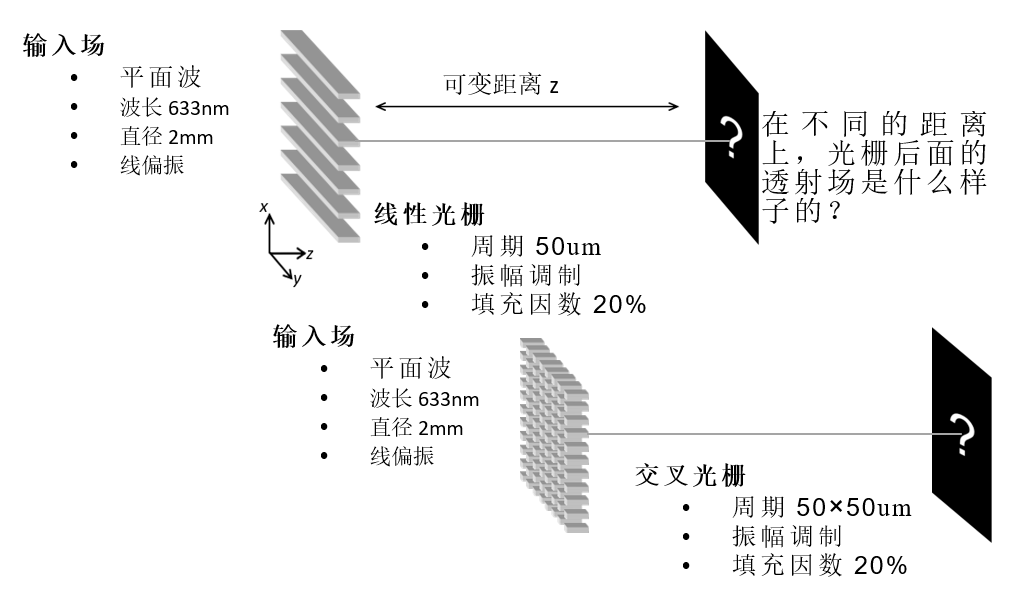

建模任务

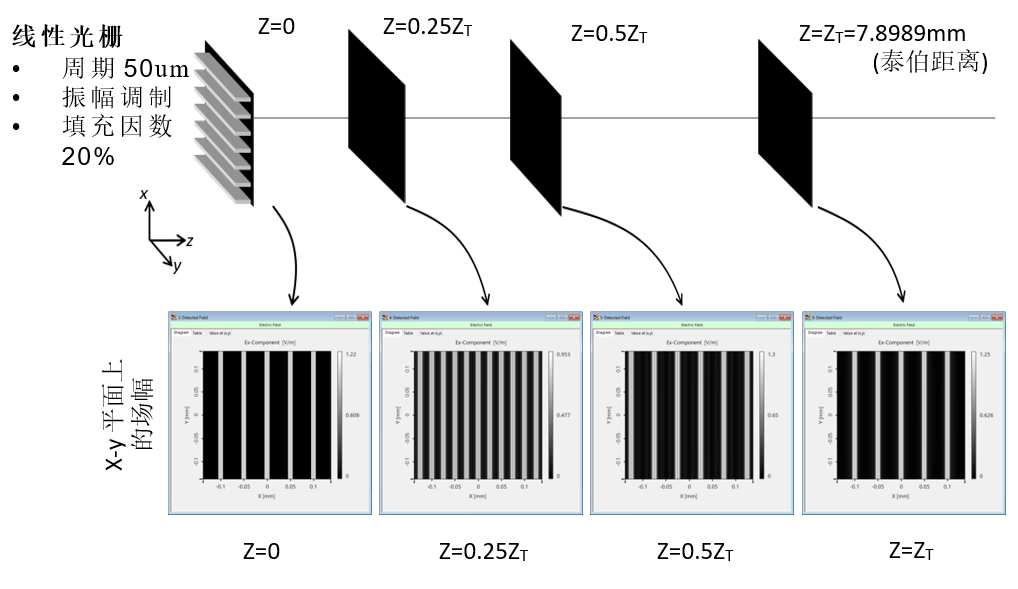

线性光栅后的光场

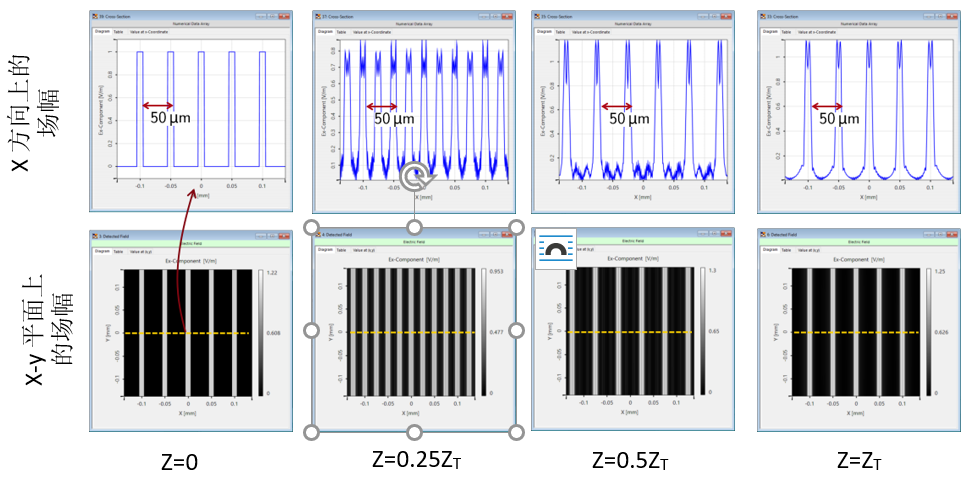

线性光栅后的光场

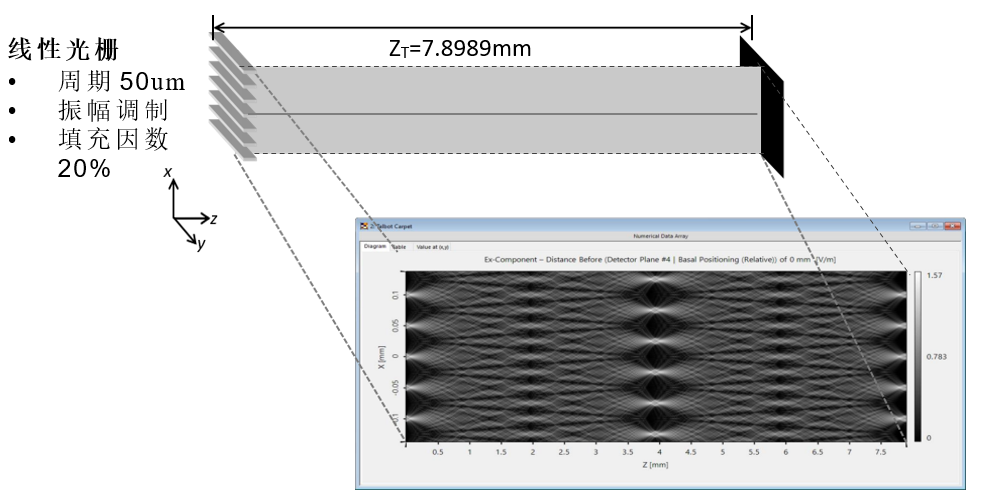

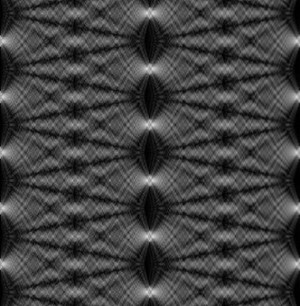

线性光栅后的光场—泰伯地毯

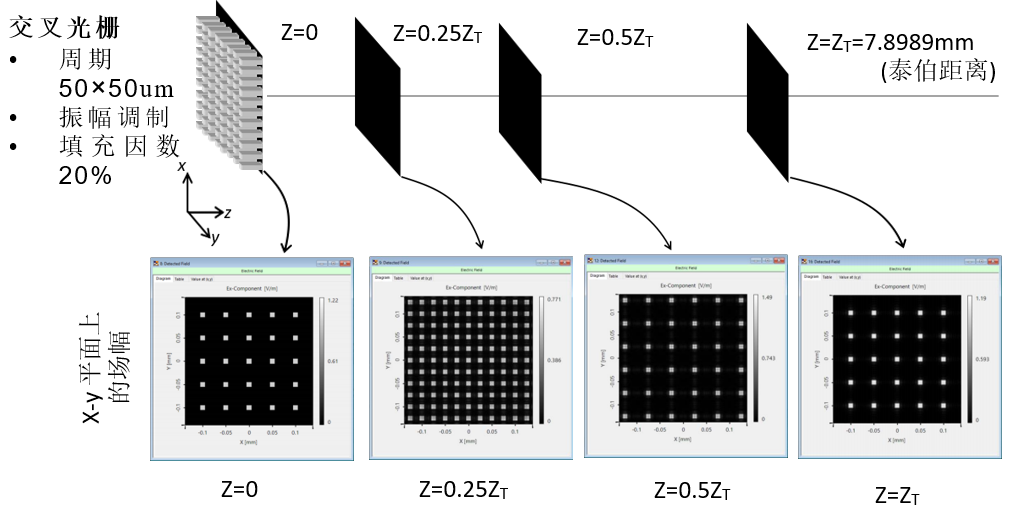

交叉光栅后光场

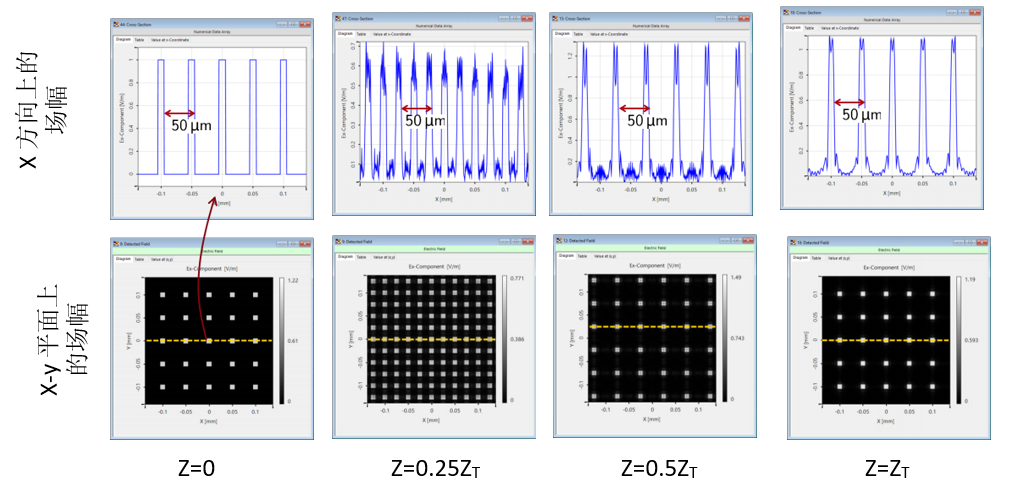

交叉光栅后光场

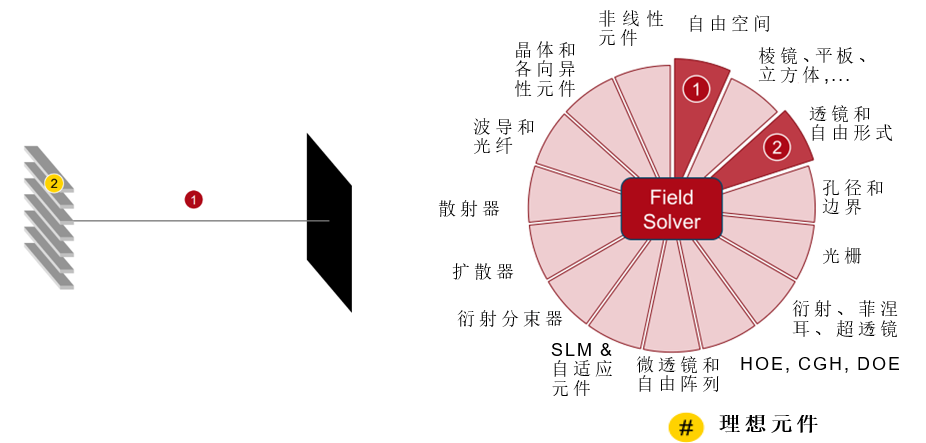

VirtualLab Fusion技术

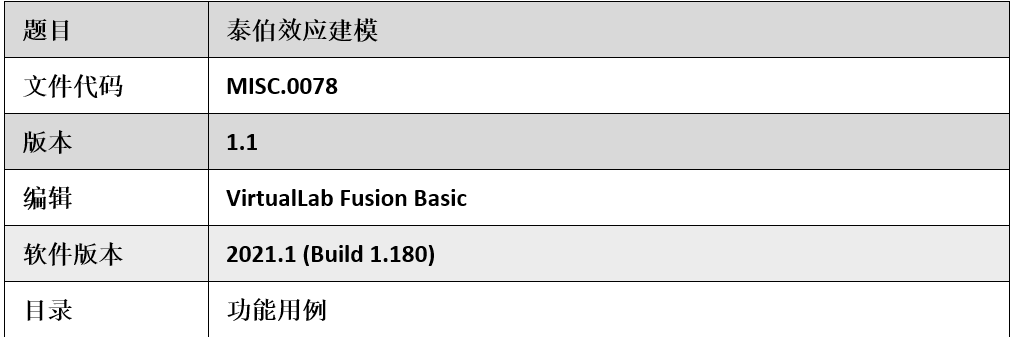

文件信息
