PanDao光学加工评估软件

一、 软件简介

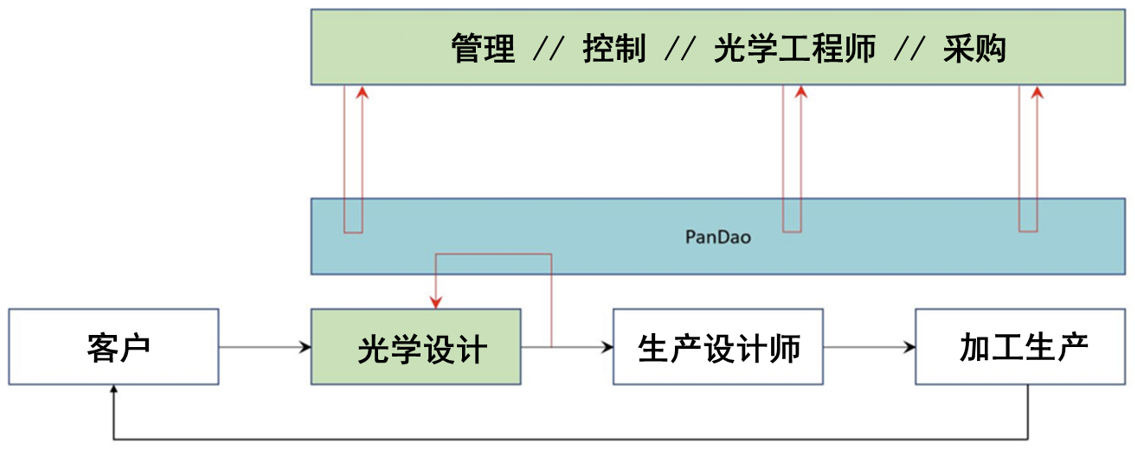

光学设计软件工具可以很好地帮助光学工程师开发一款镜头产品，然而光学工程师和光学加工商之间仍然是基于人与人的交互。这个部分是光学系统能够实现的最后一个主要障碍之一，因为它是基于个人的判断，不是确定性的，并且在很大程度上依赖于人的经验和谈判。

PanDao是一款能够满足光学设计和光学制造的仿真软件，它能够实现在设计阶段，整个光学元件的预览，并且考虑了与镜头有关的参数和成本，例如在制造中的耐久度等相关参数。因此，PanDao根据设计需求就会指定最佳的设计和制造链路，包括制造成本、定心定位成本，测试成本和镀膜成本。

PanDao可以读取ISO10110标准中描述的镜头参数和公差并考虑到360多种光学制造技术，以最低的成本，生成最优的制造链。因此，PanDao可以用于设计阶段的成本影响分析，也可以用于优化供应链管理，例如确定最优供应商。

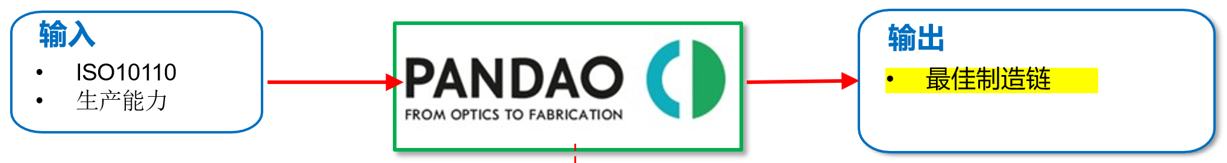

二、 工作原理

1) 输入: 光学元件

• CodeV软件导入接口

• Zemax软件导入接口

• PanDao 技术图纸导入接口

2) Pandao 操作:制定条款和条件

• 生产能力

• TRL级别

• 产量

• 薪资水平

3) 输出:最佳制造链

• 所需要的加工技术

• 最佳制造链

• 最便宜的方法

• 最快的方法

• 制造风险评估

• 光学生命周期分析

三、 应用举例

1. 专为光学设计师设计

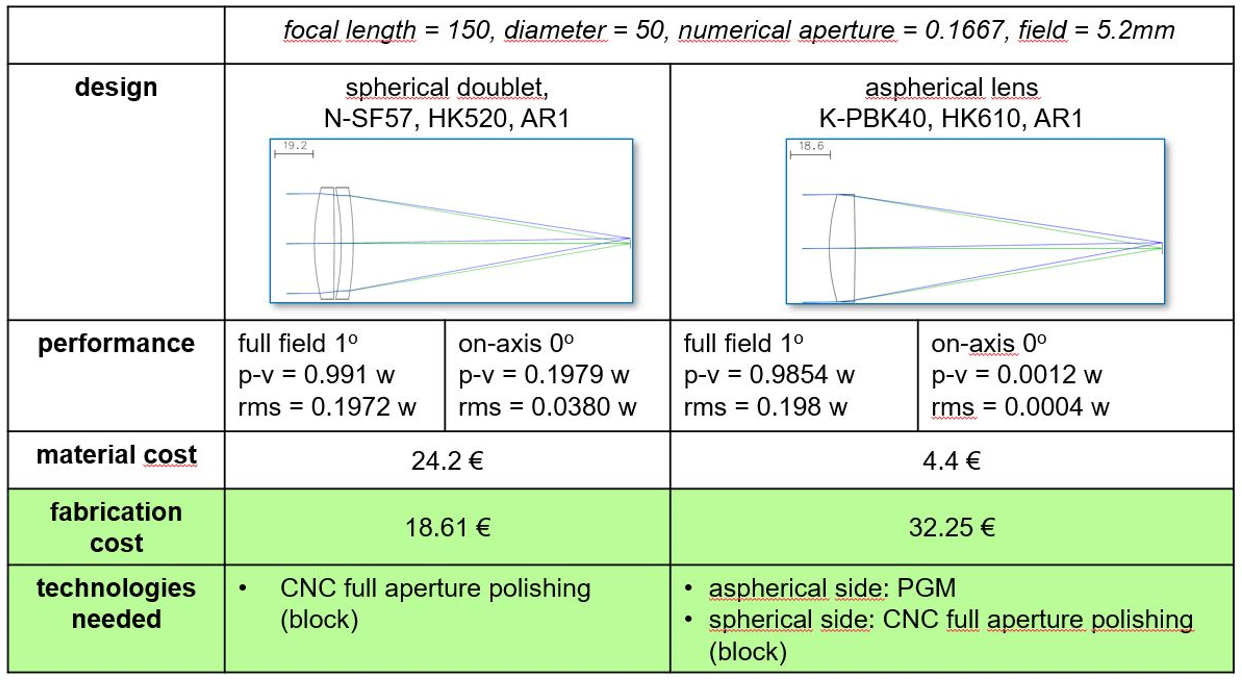

表格中绿色部分，显示了PanDao分析结果。对于制造成本，非球面透镜的成本比球面透镜高1.7倍。但是如果考虑到材料成本，非球面解决方案的价格仅为球面透镜的0.85倍。

在PanDao的帮助下，你可以决定哪种解决方案更好。这减少了其他部门的参与。这为您节省了大量的沟通和争论时间。

2. 专为光学工程师设计

如果您的项目处于实施阶段。您现在需要满足客户交付原型机。在这种情况下，您设计的元件的原型制造、质量和数量就必须按时完成。PanDao可以帮您确定最佳制造链（最低成本和最快速度）来支持您。

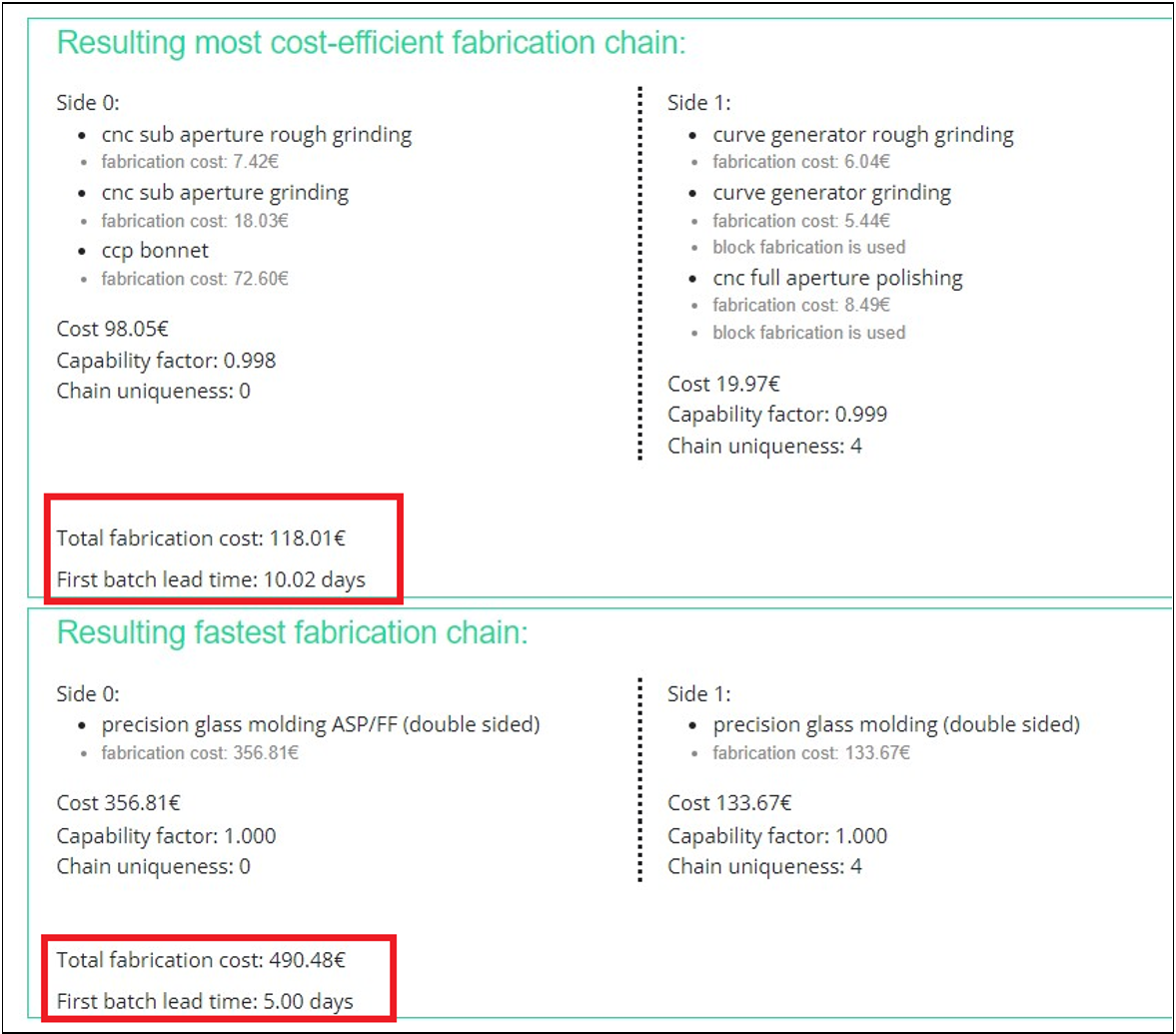

通过比较，最快的制造链路比最便宜的制造链快2倍。缺点是，他会导致4.16倍成本的增加。关于成本和速度的决定权在您手中。您需要快速做出原型机还是要最便宜的批量生产方案？PanDao可以帮您做出决定。而无需依赖供应商的建议。
