基于Mathcad的LLC公式推导与化简(一)

本文详细介绍了使用Mathcad对LLC谐振转换器公式的推导过程,包括LLC输入阻抗、电压增益的计算,并探讨了最大最小工作频率及Q值的确定。在分析中,指出由于实际工作条件可能偏离正弦波,仿真分析对于获取精确参数的重要性。下期将进一步讨论等效负载和谐振电流的公式。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

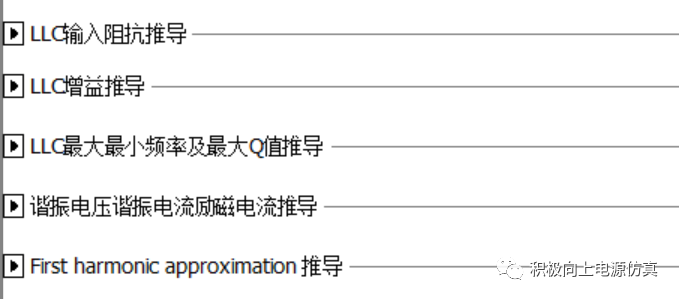

本文将使用Mathcad对LLC公式进行全面推导,主要包括以下几个部分:

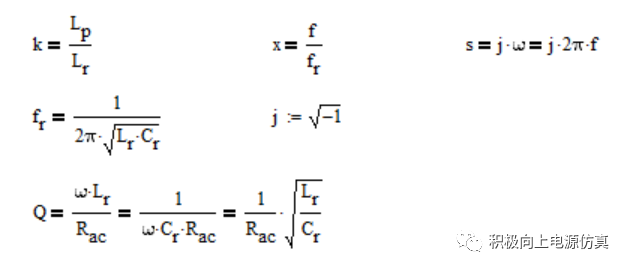

  1. 定义基本参数:


  2. LLC输入阻抗推导

    LLC经过简化后其框图(如下图)为方波叠加在LR,CR,LM//RAC上面,所以其电压比可以等效为两点的阻抗比,而阻抗与频率有关。

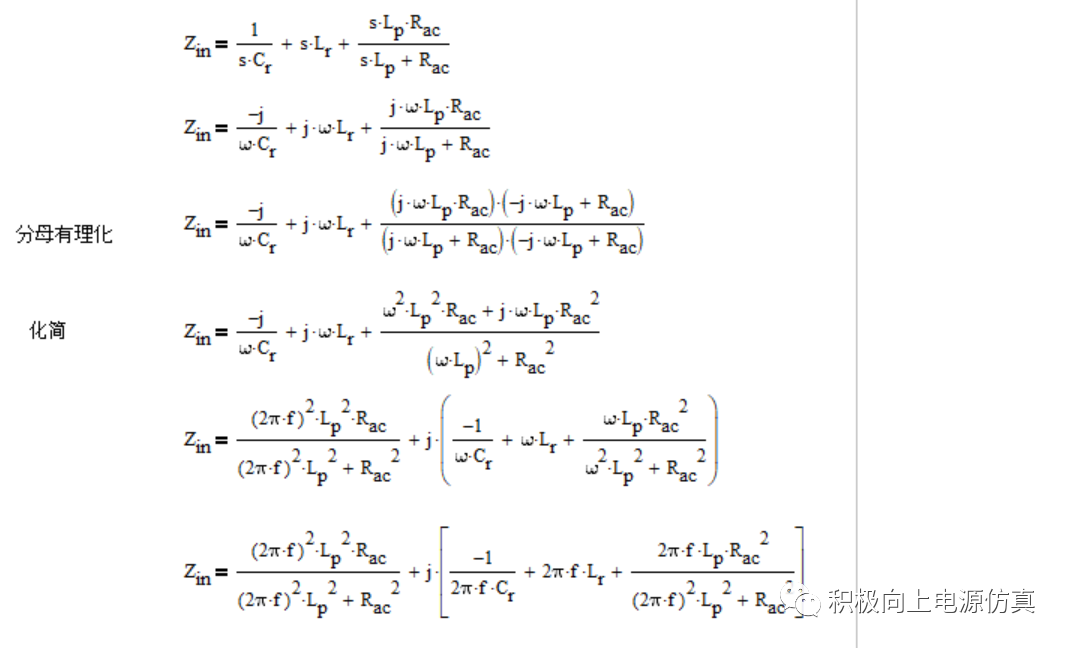

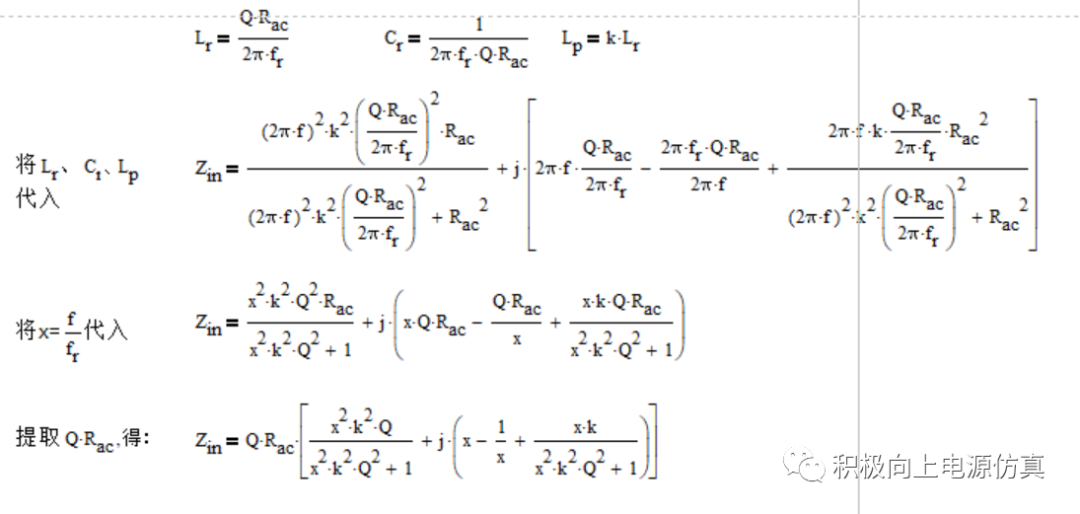

    输入阻抗为谐振电感的感抗+谐振电容的容抗+等效电阻与励磁电感的感抗并联:



  3. LLC增益推导

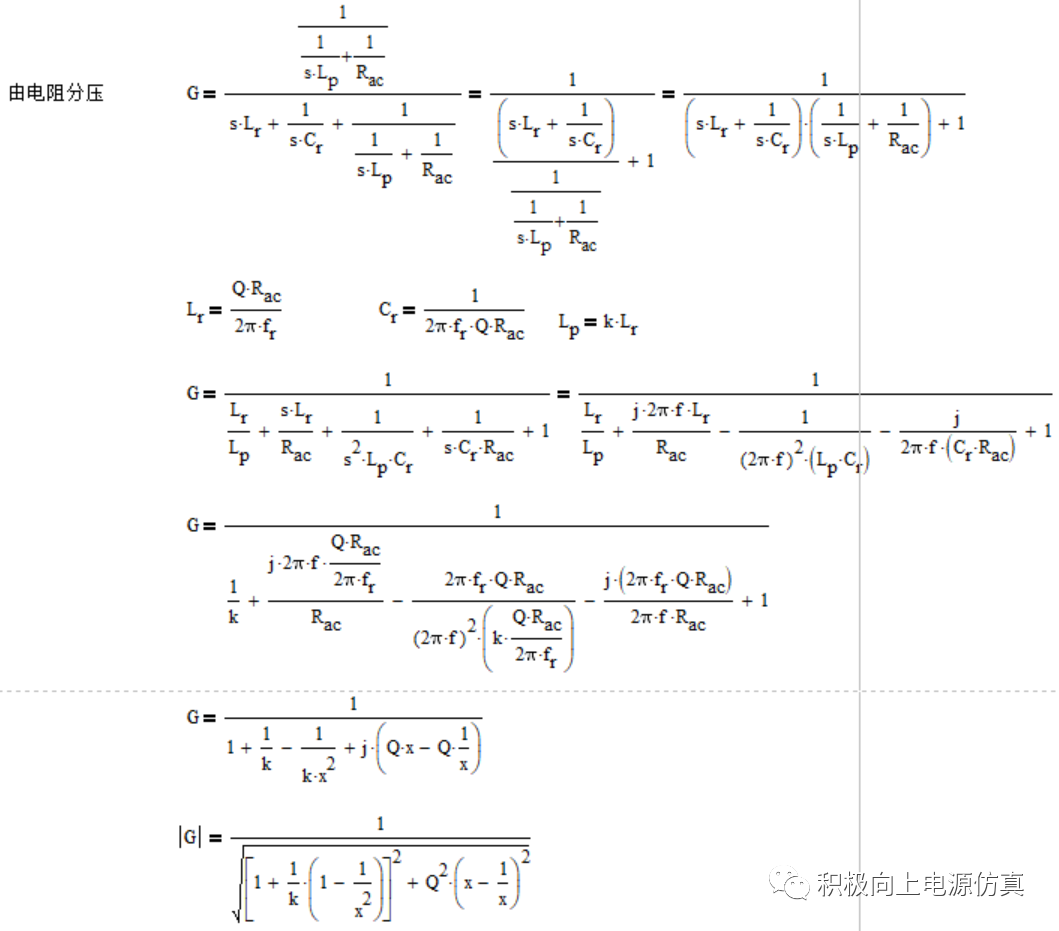

    LLC电压增益为Vo/Vin,即为阻抗比值:


  4. LLC最大最小频率及最大Q值推导

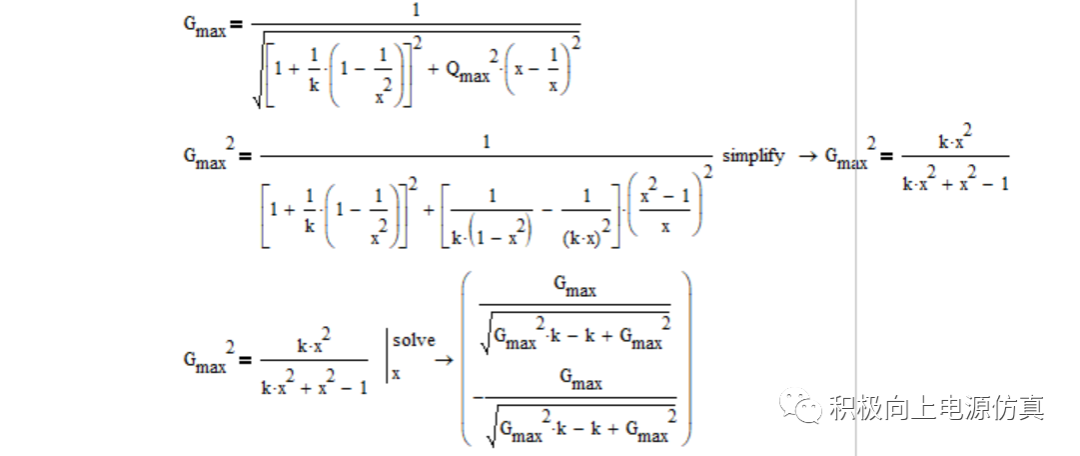

    LLC增益曲线最大增益处为容性区与感性区的分界点,即为纯阻性, 此时输入阻抗虚部为0,即


    Qmax为容性区和感性区临界点的品质因数,为了防止谐振腔进入容性区,将Q值设为0.95Qmax左右。此时对应LLC的最大增益,即低压输入高压输出满载,即临界点为Gmax和Qmax、fmin。

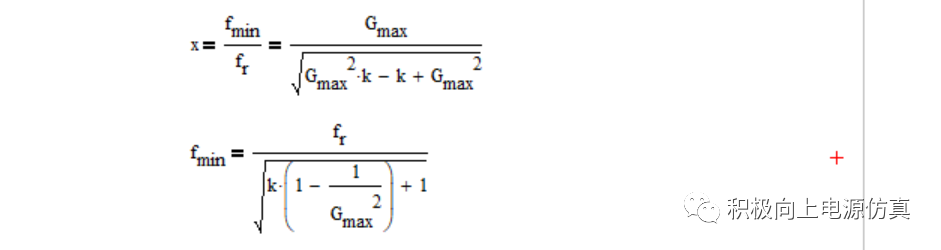

    以上结果含有容性区和感性区两个解,选取感性区解即可,且分界点为最小频率:

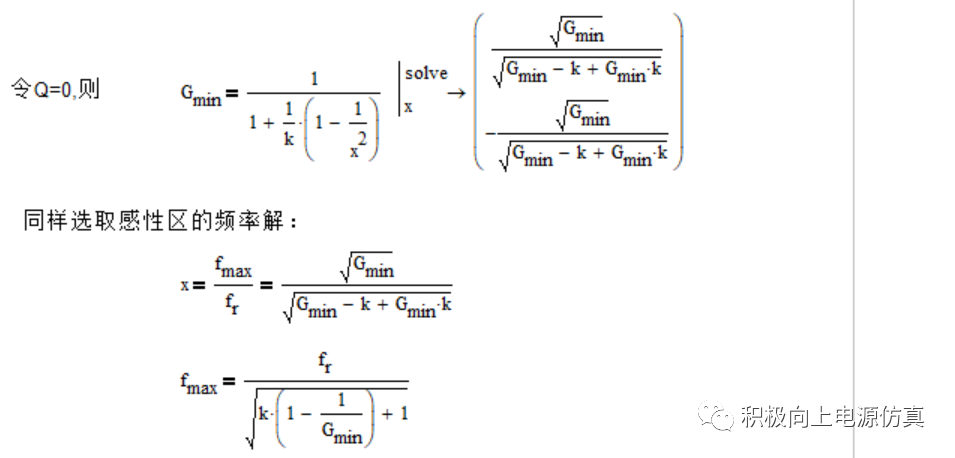

    高压输入低压输出(Gmin)和空载条件(Q=0)时为最大开关频率(fmax)


以上即为Gmax、Qmax、fmin、fmax的由来,由于FHA推导均基于正弦波计算,而最大最小频率时谐振电流均不是正弦,所以计算存在偏差,其只能保证完全谐振时的准确性,如果需要更加准确得到参数,可以再辅以仿真分析。

下一期将继续介绍等效负载、谐振电流等公式推导。
