表格转点 XY Table to Point

关键词：经纬度、坐标点、GIS Pro、Shp

目的：将带有坐标信息的度分秒表格，导入GIS中进行可视化。案例为去过的城市及其气候类型。

软件：ArcGIS Pro 3.0.2，Excel。

步骤：

1.准备表格文件，包含经纬度信息（度分秒）。

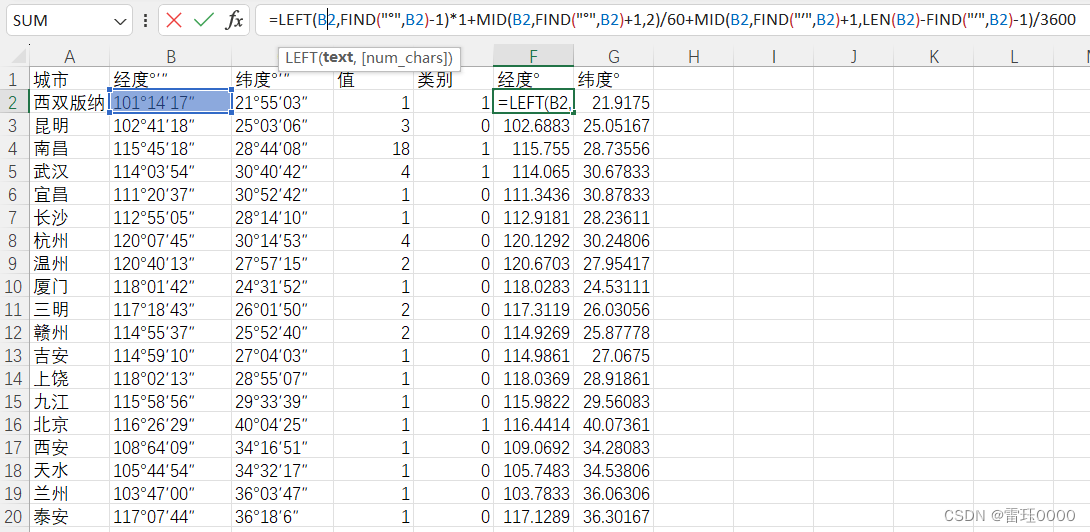

2.将度分秒转化为十进制度。可以使用Excel里的公式进行计算。=LEFT(B2,FIND("°",B2)-1)*1+MID(B2,FIND("°",B2)+1,2)/60+MID(B2,FIND("′",B2)+1,LEN(B2)-FIND("′",B2)-1)/3600

 图S2

3.将.xlsx表格另存为.csv格式。

4.在GIS Pro中导入csv表格，可直接拖进左侧内容。

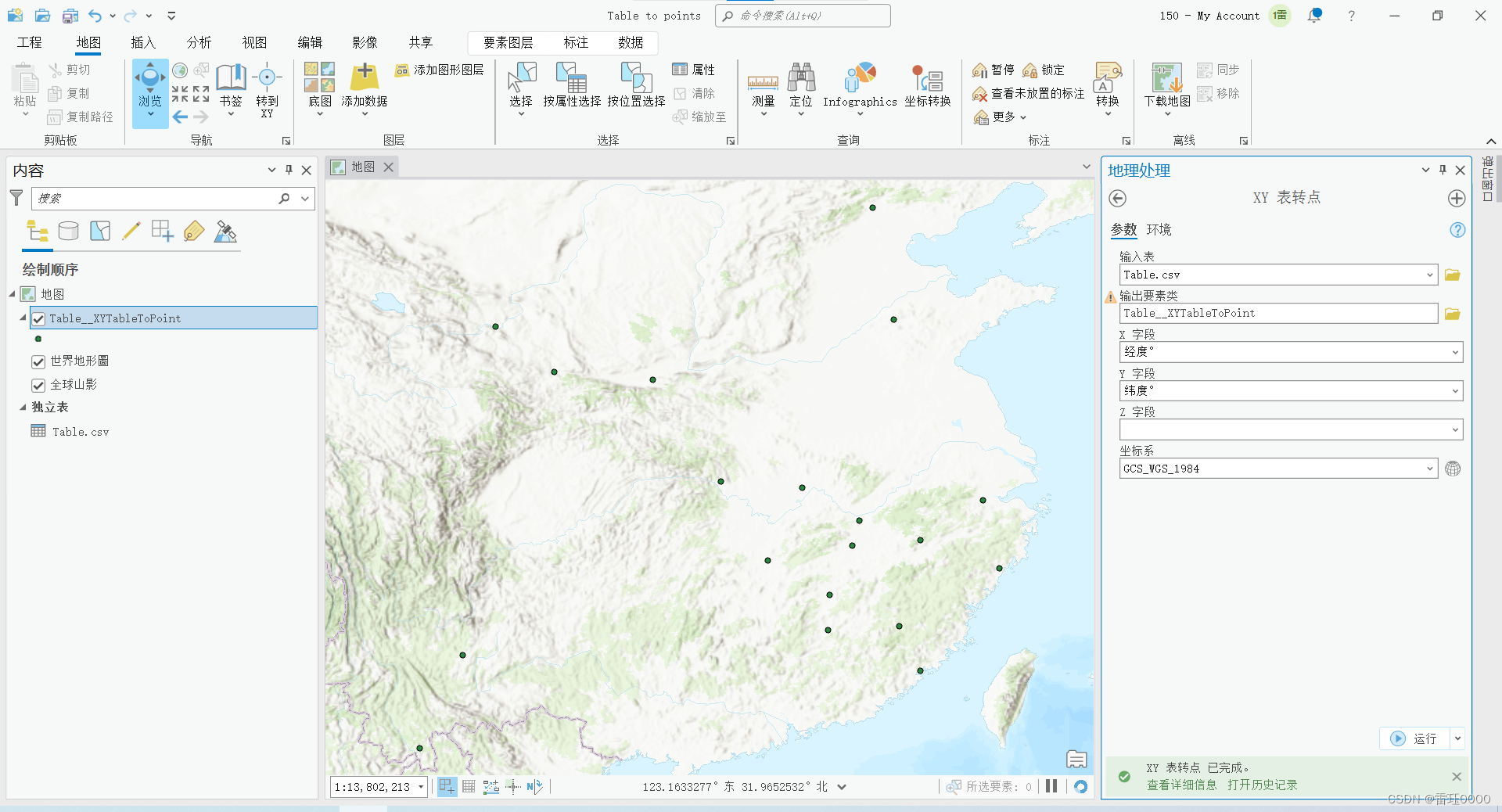

5.选择XY表转点，X、Y字段选择对应的经度°、纬度°，选择运行。

图S5

6.符号系统。可以根据点的类型或者值进行调整，这里分为居住或游玩两类。标注字体为宋体，12pt，白色晕圈1pt。

7.加入中国边界和气候类型，设置符号系统和标注。中国国界和省界来源：微信公众号，数读城事分享：行政区划2020。气候类型数据来源：Beck, H.E., N.E. Zimmermann, T.R. McVicar, N. Vergopolan, A. Berg, E.F. Wood: Present and future Köppen-Geiger climate classification maps at 1-km resolution, Nature Scientific Data, 2018.

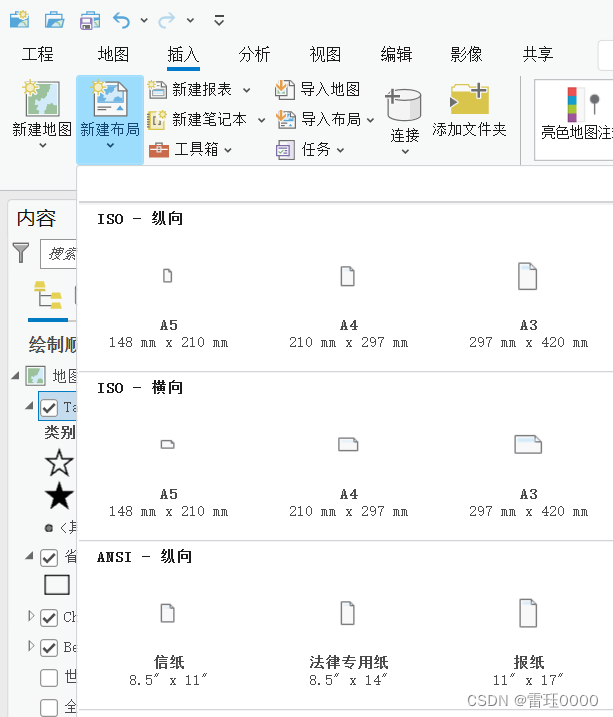

8.新建布局。路径：使用插入-工程-新建布局-横向A4。



图S8

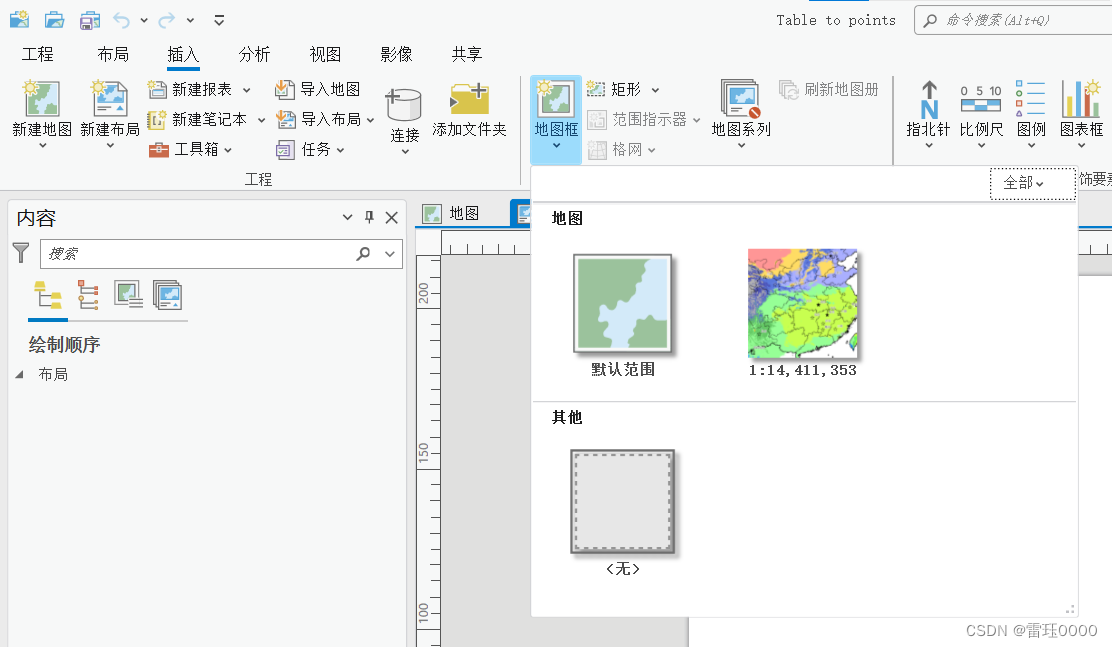

9.插入地图。路径：插入-地图框。在地图中修改的内容会同步体现在布局中。

图S9



10.插入图例、指北针和比例尺。根据布局情况灵活调整。

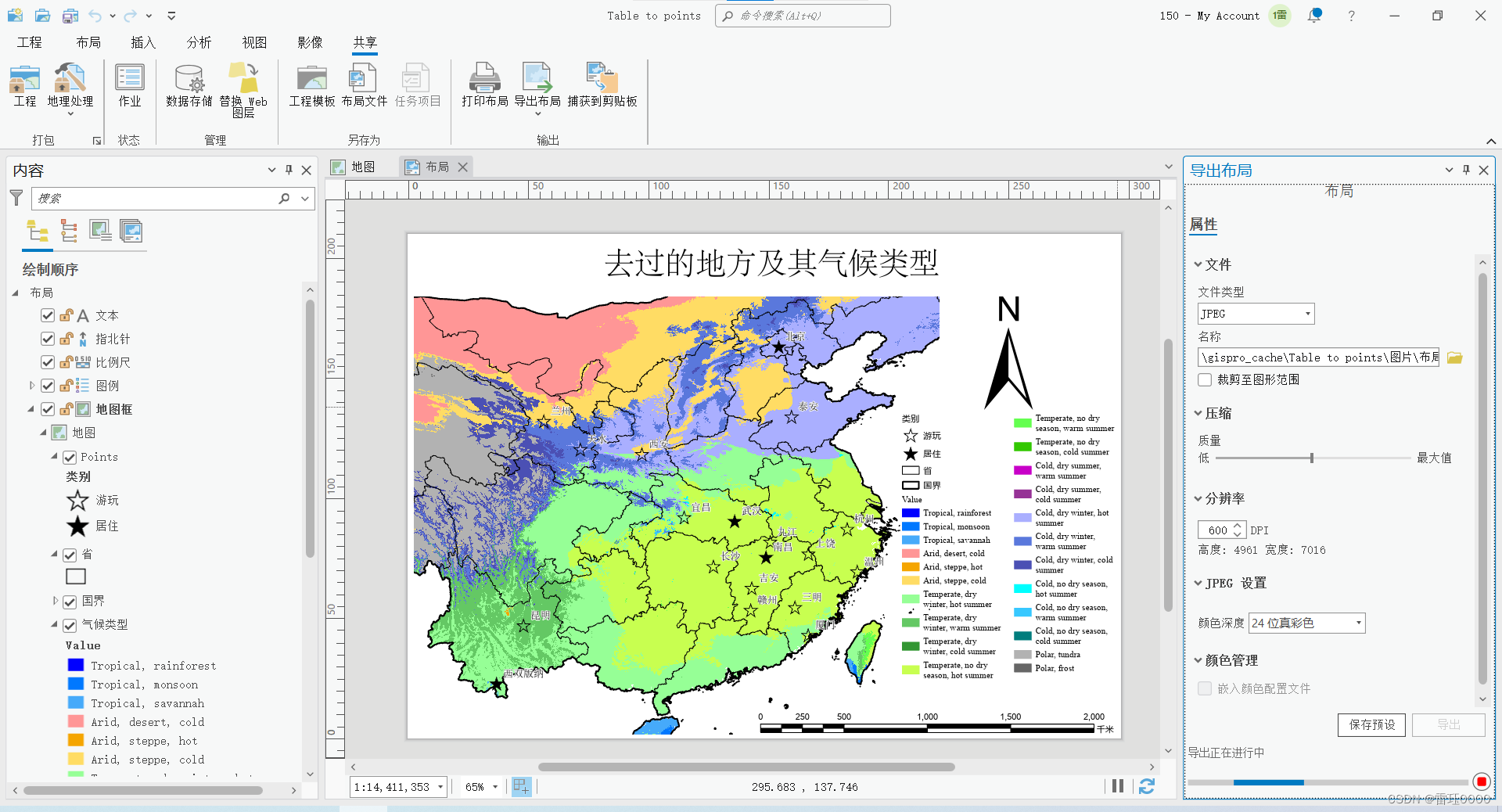

11.导出布局。路径：共享-输出-导出布局-GeoTIFF。压缩选择LZW，分辨率600DPI，颜色选24位真彩色。导出PDF和JPEG也是相似步骤，更改文件类型即可。JPEG推荐压缩为50，可获得不错的画质和较小的体积。
