5GNR RRC状态精讲

1 前言

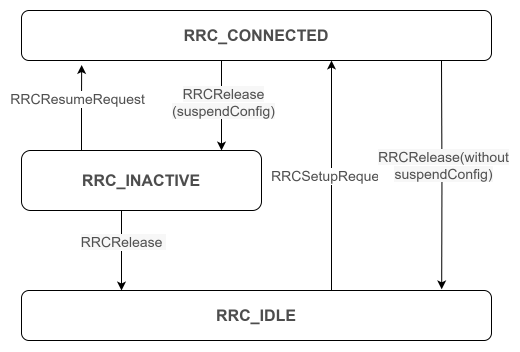

在5G NR（New Radio）中，RRC（Radio Resource Control）协议定义了UE的不同连接状态，以优化功耗、信令开销和连接恢复速度。5G NR的RRC状态主要分为以下三种：RRC_IDLE 、RRC_INACTIVE、RRC_CONNECTED。
本文详细的描述了5GNR中的RRC三种状态的定义，每个状态之间的信令交互流程，以及用通俗易懂的例子来阐述通信中的负责概念，着重于概念理解、状态改变、信令交互流程。

2 RRC状态概述

2.1 RRC_IDLE（空闲状态）

RRC_IDLE是UE与基站（gNB）之间还未建立RRC连接，仅由核心网（5GC）管理移动性所处的状态。
核心网只知道UE的跟踪区域TA，而不了解UE的具体位置，在这种状态下，UE可以接收系统信息广播，执行小区重选或跟踪区更新等操作。

2.1.1 核心特性

• 无RRC连接：
  • UE未分配小区级标识（如C-RNTI）。
  • 核心网（AMF）仅记录UE的跟踪区（TA）。
• 自主移动性管理：
  • UE通过测量邻区信号质量自主进行小区选择/重选（Cell Selection/Reselection）。
  • 不依赖网络指令，无需切换（Handover）信令。
• 周期性监听寻呼：
  • UE按DRX（非连续接收）周期唤醒，监听寻呼消息（用于来电或下行数据到达通知）。
• 典型场景：
  • UE开机注册后未进行业务。
  • 长时间无数据交互（如手机待机）。

2.1.2 关键限制

• 无法直接传输数据：需先发起随机接入（MSG1-MSG4）进入RRC_CONNECTED状态。
• 高信令开销：每次业务需重新建立完整RRC连接（延迟约50-100ms）。

2.1.3 举例说明RRC_IDLE的特点

情景设定如下：
图书馆总台 vs 分区管理员

• 图书馆总台（核心网AMF）：掌握所有读者的大区域位置（如“3楼科技区”），但不知道具体座位。
• 分区管理员（基站gNB）：只管理当前区域的座位（小区），但不记录读者的位置。
• 读者（UE）：处于自由自习模式（RRC_IDLE）。

技术术语	正确比喻	角色归属
跟踪区（TA）	图书馆划分的大区域（如“3楼科技区”）	总台（核心网AMF）管理
小区（Cell）	每个分区内的具体座位区（如“3楼A1排座位”）	分区管理员（基站gNB）管理
无RRC连接	读者没有向分区管理员登记座位	基站不跟踪读者
自主移动性管理	读者自行换座位区（如从A1排换到B2排）	UE自主行为
跟踪区更新（TAU）	读者从3楼科技区走到5楼文学区时，需向总台登记新位置	核心网更新TA信息
周期性监听寻呼	读者每30分钟到走廊公告栏（全楼层广播）查看是否有自己的通知	UE监听寻呼信道

Scenario:
假设你是一名学生（UE），图书馆总台（核心网）有多个自习区（跟踪区TA），每个自习区有多个座位（小区）。你处于“自由自习模式”（RRC_IDLE状态）。有如下特点

• 无RRC连接
  • UE未分配小区级标识C-RNTI： 此时UE和基站就没有建立任何连接，肯定就没有C-RNTI。可以把C-RNTI理解为自习区里面的座位，即UE没有向基站申请固定座位(C-RNTI)，可以随意走动，分区管理员（基站）不知道你（UE）坐在哪。
  • 核心网（AMF）仅记录TA级位置: 总台（核心网）只记录你在“3楼科技区”（TA1）。
• 自主移动性管理：
  • 你发现当前座位灯光暗（信号差），自己决定换到靠窗的座位（邻区）。
  • 无需向分区管理员和总台报告，直接搬过去。
• 周期性监听寻呼==定时看公告栏：
  • 每30分钟，你走到3楼走廊的公共公告栏（寻呼信道）：
    • 若有通知“张三同学请到服务台”（来电/数据），去服务台处理（转入CONNECTED态）。
    • 若无通知，回座位继续自习（休眠省电）。
• 跨跟踪区更新（TAU）：
  • 当你从3楼科技区（TA1）走到5楼文学区（TA2）：
    • 必须向总台（核心网）登记：“我到5楼文学区了！”
    • 总台更新记录，后续通知会在5楼广播。
• 接收系统信息广播：
  • 每个座位区（小区）贴有公告牌（系统信息）：
    • “本区WiFi密码：123”（网络参数）。
    • “推荐邻区：A2排信号更好”（邻区列表）。

Scenario flow:

2.2、RRC_INACTIVE（非连接状态）

UE与gNB的RRC连接被挂起（Suspended），但保留接入层（AS）上下文（如安全密钥、承载配置）。支持快速恢复连接，同时降低功耗和信令开销。

2.2.1 核心特性

• 上下文保留：
  • UE和gNB保存AS上下文（如I-RNTI、PDCP状态），避免重复配置。
  • 核心网（AMF/UPF）仍维持N2/N3接口连接，认为UE处于连接状态。
• 快速恢复机制：
  • 通过RRC Resume Request在20ms内恢复至RRC_CONNECTED（比IDLE快4-5倍）。
  • 支持早期数据传输（EDT）：允许在MSG3中直接发送小数据包（如IoT设备上报）。
• 移动性管理革新：
  • RAN通知区（RNA）：UE在RNA内移动无需通知网络，超RNA范围时触发位置更新。
  • 基站（RAN）管理移动性，而非核心网（对比IDLE态的TA更新）。
• 典型场景：
  • 智能水表周期性上报数据。
  • 社交APP后台短暂休眠后快速恢复。

2.2.2 关键优势

• 低功耗：比RRC_CONNECTED节省60%以上能耗。
• 低延迟恢复：复用上下文减少信令流程（对比IDLE态）。
• 减少信令风暴：适合海量IoT设备的小数据频繁传输。

2.2.3 举例说明RRC_INACTIVE的特点

• 断点续传下载（上下文保留)：
  • 核心逻辑：暂停下载时保留进度，恢复时无需从头开始
  • 技术对应：
    • UE和基站（gNB）保存AS上下文（如I-RNTI、PDCP状态）
    • 核心网（AMF/UPF）保持N2/N3连接，认为UE仍在"隐身连接"状态
  • 例子：小明用手机下载电影，临时锁屏时：
    • 手机记录当前下载到58%（保存PDCP状态）
    • 重新解锁时，基站直接续传58%之后的进度（无需重新建立连接）
• 快递小包裹直送（快速恢复+EDT)
  • 核心逻辑：紧急小包裹无需走完整签收流程
  • 技术对应：
    • 20ms快速恢复：通过RRC Resume Request直接唤醒
    • EDT小数据传输：在MSG3（随机接入第三步）直接携带数据
  • 例子：共享单车每隔5分钟上报位置：
    • 单车在MSG3中直接发送"纬度X,经度Y"（EDT小包）
    • 基站收到后无需进入完整连接态，立即释放回INACTIVE
  • 对比传统流程：唤醒→建立连接→传数据→释放（耗时100ms+）
• 小区自由活动卡（RNA移动性)
  • 核心逻辑：在小区群内移动无需频繁报告位置
  • 技术对应：
    • RNA（RAN通知区）：基站定义一组相邻小区为活动区
    • UE仅在跨出RNA时触发位置更新（RAN-Based通知）
  • 例子：用户在商场内（RNA=1-3层所有基站）移动：
    • 从1层A店走到3层B店（RNA范围内）→ 无需上报
    • 走出商场到停车场（超出RNA）→ 触发位置更新
  • 对比IDLE态：每进入一个新基站覆盖区就要TA更新（类似每进一个店铺都扫码签到）

2.3、RRC_CONNECTED（连接状态）

UE与gNB保持完整的RRC连接，可随时收发数据，网络完全控制资源调度和移动性。

2.3.1 核心特性

• 动态资源分配：
  • UE分配有C-RNTI（小区级唯一标识），基站通过PDCCH动态调度上下行资源（PDSCH/PUSCH）。
  • 支持载波聚合（CA）、双连接（DC）等增强技术。
• 网络控制移动性：
  • 基站基于测量报告（如A3事件）触发切换（Handover），确保业务连续性。
• 高实时性：
  • 支持URLLC（超可靠低时延通信）业务，端到端时延低至1ms。
• 典型场景：
  • 高清视频流媒体（如4K直播）。
  • 实时在线游戏或工业自动化控制。
