7 计算机组成原理第五章 中央处理器 数据通路

1 数据通路的功能和基本结构单总线

1.1 数据通路的功能

数据通路：数据在功能部件之间传送的路径。

我们关心的是：信息从哪里开始，中间经过哪些部件，最后传到哪里

由控制部件产生的控制信号建立数据通路

数据通路的基本结构：

1. CPU内部单总线方式。
2. CPU内部多总线方式。
3. 专用数据通路方式

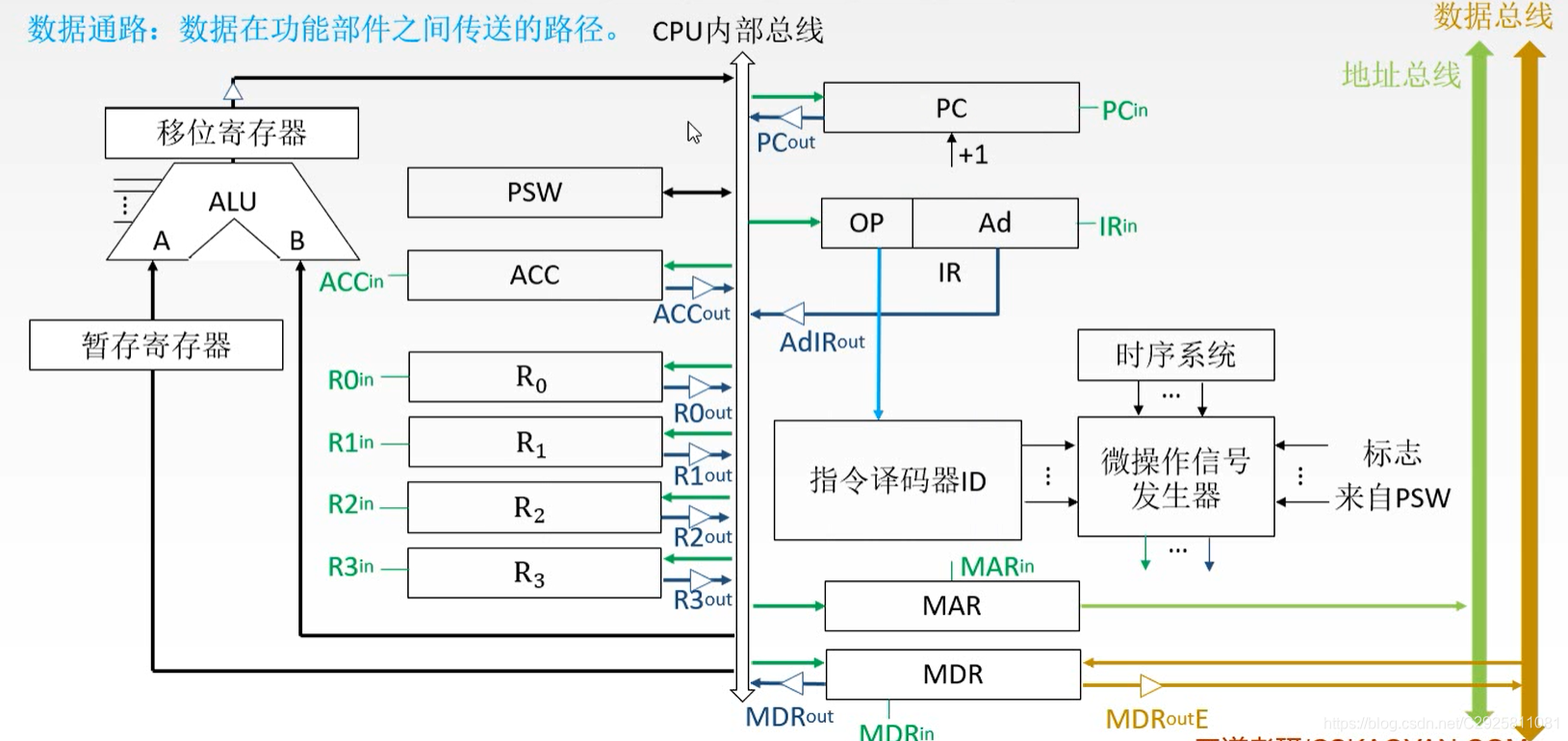

1.2 数据通路-基本结构单总线

每个部件都直接跟总线相连，部件之间无相应的连线
以in结尾的控制信号决定通路能否由外向部件内传递信息
以out结尾的控制信号决定通路能否向外传递信息

内部总线与系统总线：

• 内部总线是指同一部件，如CPU内部连接各寄存器及运算部件之间的总线；
• 系统总线是指同一台计算机系统的各部件，如CPU、内存、通道和各类I/0接口间互相连接的总线。

2 数据通路-CPU内部单总线方式

2.1 三种结构之间数据传送方式

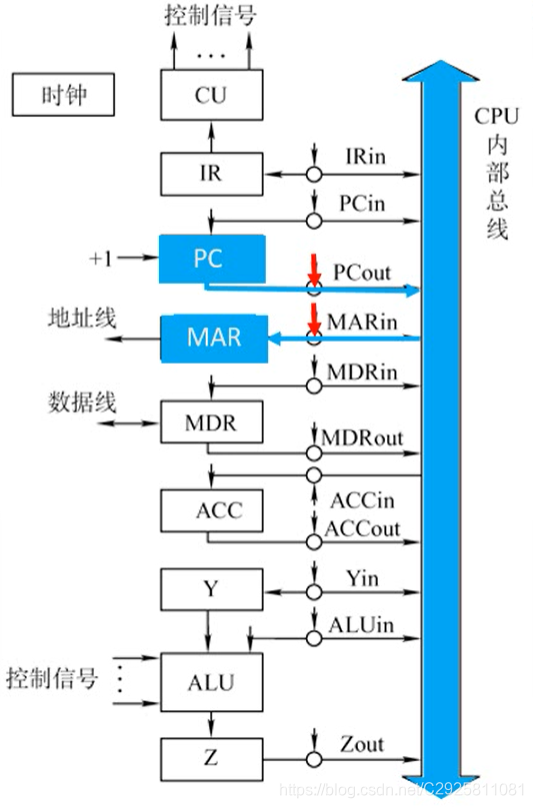

1. 寄存器之间数据传送

比如把PC内容送至MAR，实现传送操作的流程及控制信号为：

• （PC）→Bus PCout有效，PC内容送总线
• Bus→MAR MARin有效，总线内容送MAR


2. 主存与CPU之间的数据传送
   比如CPU从主存读取指令，实现传送操作的流程及控制信号为：

• （PC）→Bus→MAR PCout和MARin有效，现行指令地址→MAR
• 1→R CU发读命令（通过控制总线发出，图中未画出）
• MEM
