功能介绍：采用51单片机作为主控CPU，采用ds18b20传感器采集温度，采用蜂鸣器进行报警提醒，采用独立按键设置温度的阈值，当温度大于设置阈值，蜂鸣器进行报警提醒农场主，防止温度过高导致大棚蔬菜损坏，程序有中文注释，新手容易看懂，资料分享下载链接：设计资料合集

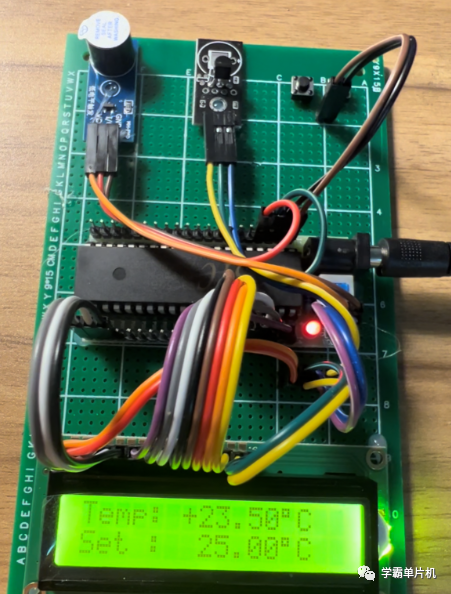

75-基于51单片机农业蔬菜大棚DS18B20温度控制系统（程序+原理图+元件清单全套资料）

下面是程序部分展示（程序有中文注释，新手容易看懂）

程序部分展示：sbit KEY0=P1^0; //按键加sbit KEY1=P1^1; //按键减sbit SPK=P1^3;  //蜂鸣器
int tmp=26;   // 预设温度
void Key_borad()    //按键设置函数{  if(KEY0==0)     //如果按下加按键  {    while(KEY0==0); //释放      tmp++;      //预设温度加一  }  if(KEY1==0)     //如果按下减按键  {    while(KEY1==0); //释放      tmp--;      //预设温度减一    if(tmp<0)      tmp=0;  }  write_com(0xc0+5);  write_dat(' ');  write_dat(' ');  write_dat(tmp%100/10+0x30);  write_dat(tmp%10+0x30);  write_dat('.');  write_dat('0');  write_dat('0');  write_dat(0xDF);  write_dat('C');//  ℃}
void BEEP(uchar t){   uchar i;  for(i=0;i<100;i++)  {     SPK = ~SPK;    delayMs(t);  }  SPK = 1;}void main(){  P1=0X0F;  LCD_Init();  //lcd1602初始化  sendChangeCmd();  write_string(0,0,"Temp:         ");  write_string(0,1,"Set :      ");    while(1)  {
     sendChangeCmd();    //发送读取温度指令    display(getTmpValue());//读取温度     Key_borad();    //按键设置函数     if(Tp>tmp-1)  //得到温度值 大于设置值       BEEP(1);     else     {_nop_();}
  }}

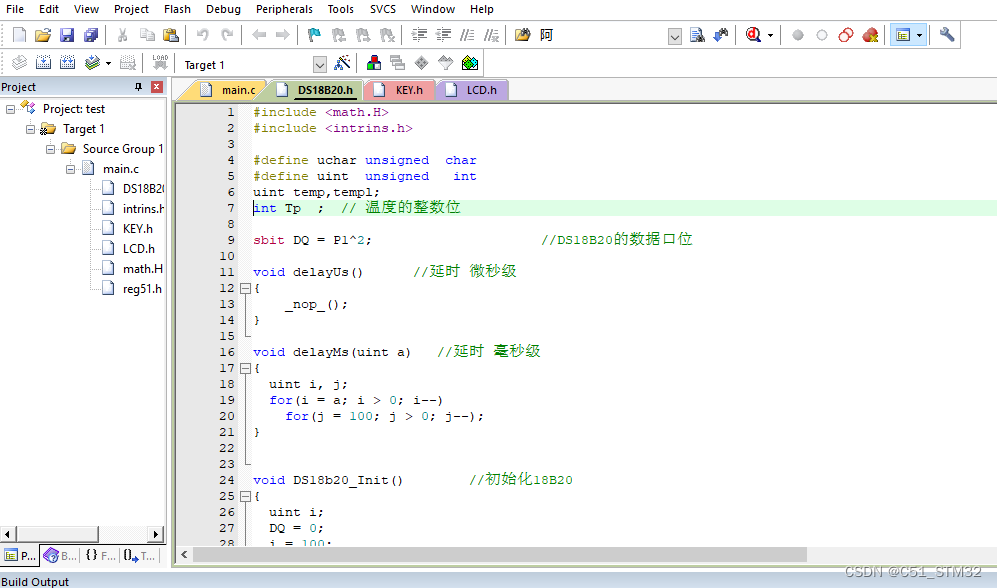

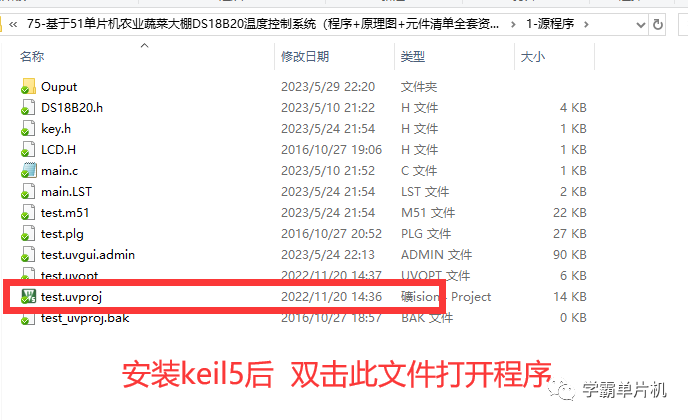

程序打开方法：采用keil5打开，公众号有软件安装包

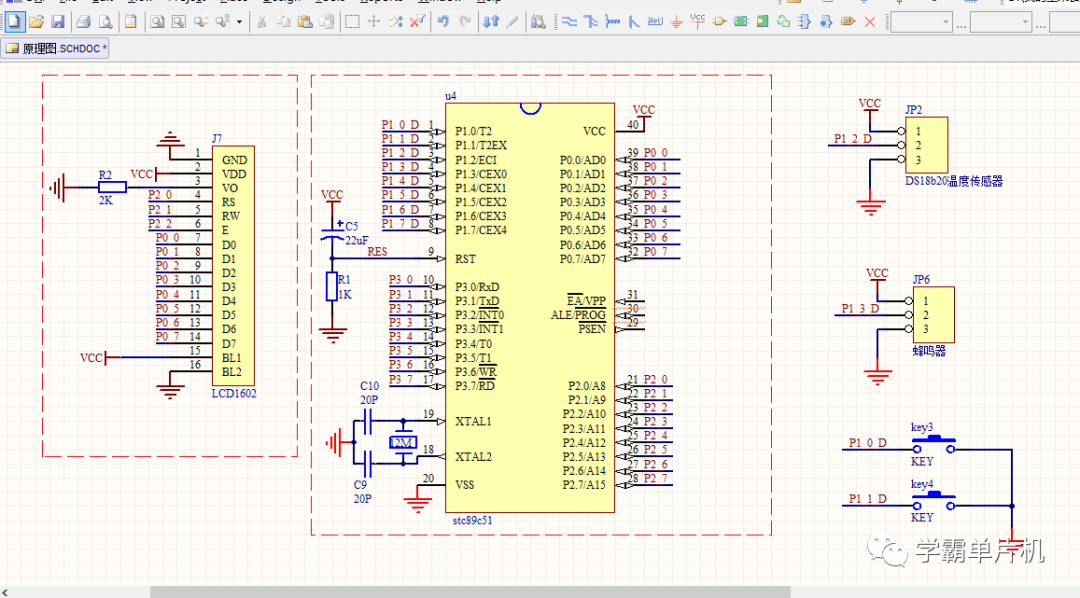

原理图采用【AD】altium designer打开，公众号有安装包

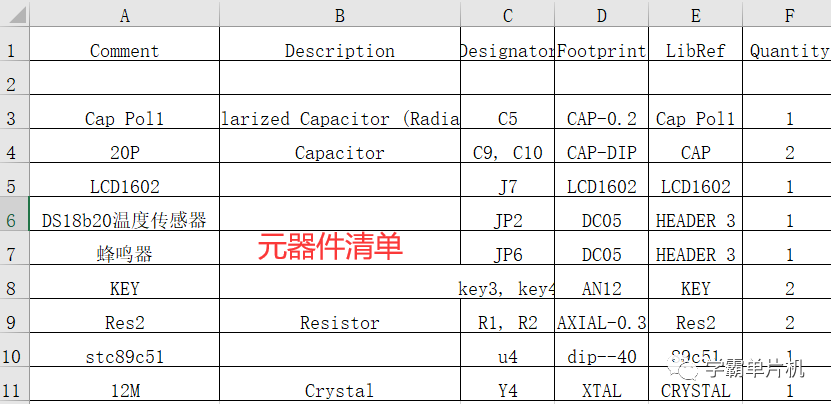

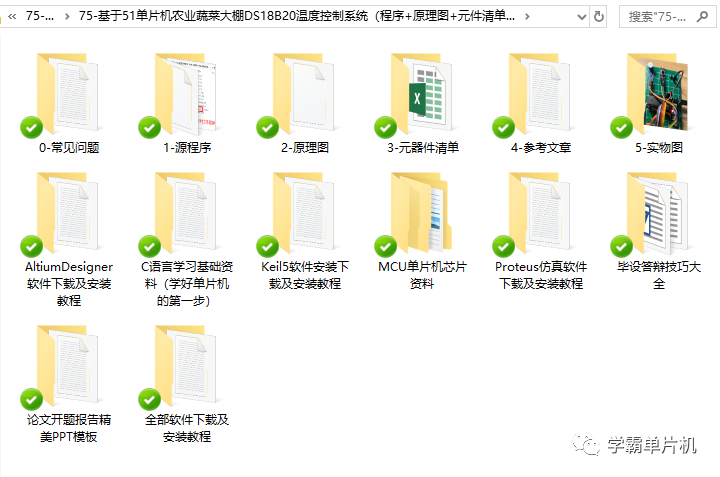

下面是资料包里面包含的相关文件展示

51单片机最小系统介绍
单片机（Microcontrollers）是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU、随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计数器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域广泛应用。从上世纪80年代，由当时的4位、8位单片机，发展到现在的300M的高速单片机。本文的单片机特指51单片机，具体芯片型号是 AT89C52。需注意STC89C51,STC89C52，AT89C51,AT89C52都是51单片机的一种具体芯片型号。

最小系统组成：

51单片机最小系统：单片机、复位电路、晶振（时钟）电路、电源

最小系统用到的引脚

1、主电源引脚（2根）

VCC：电源输入，接＋5V电源

GND：接地线

2、外接晶振引脚（2根）

XTAL1：片内振荡电路的输入端

XTAL2：片内振荡电路的输出端

3、控制引脚（4根）

RST/VPP：复位引脚，引脚上

复位电路
一般来说，在电路图中，电容的的大小是10uf，电阻的大小是10k。（不特指本电路，具体参数看仿真图）

在5V正常工作的51单片机中小于1.5V的电压信号为低电平信号，而大于1.5V的电压信号为高电平信号。可以算出电容充电到电源电压的0.7倍，即电容两端电压为3.5V、电阻两端电压为1.5V时，需要的时间约为T=RC=10K*10UF=0.1S。

也就是说在单片机上电启动的0.1S内，电容两端的电压从0-3.5V不断增加，这个时候10K电阻两端的电压为从5-1.5V不断减少（串联电路各处电压之和为总电压），所以RST引脚所接收到的电压是5V-1.5V的过程，也就是高电平到低电平的过程。

单片机RST引脚是高电平有效，即复位；低电平无效，即单片机正常工作。所以在开机0.1S内，单片机系统RST引脚接收到了时间为0.1S左右的高电平信号，所以实现了自动复位。

在单片机启动0.1S后，电容C两端的电压持续充电为5V，这是时候10K电阻两端的电压接近于0V，RST处于低电平所以系统正常工作。当按键按下的时候，开关导通，这个时候电容两端形成了一个回路，电容被短路，所以在按键按下的这个过程中，电容开始释放之前充的电量。随着时间的推移，电容的电压在0.1S内，从5V释放到变为了1.5V，甚至更小。根据串联电路电压为各处之和，这个时候10K电阻两端的电压为3.5V，甚至更大，所以RST引脚又接收到高电平。单片机系统自动复位。
