41-基于stm32单片机智能加湿器散热器恒温恒湿系统程序代码原理图PCB元器件清单

最新推荐文章于 2024-09-07 15:02:03 发布
最新推荐文章于 2024-09-07 15:02:03 发布
阅读量921 收藏 25
点赞数 1
文章标签： 单片机 stm32 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/C51_STM32/article/details/131691089
版权

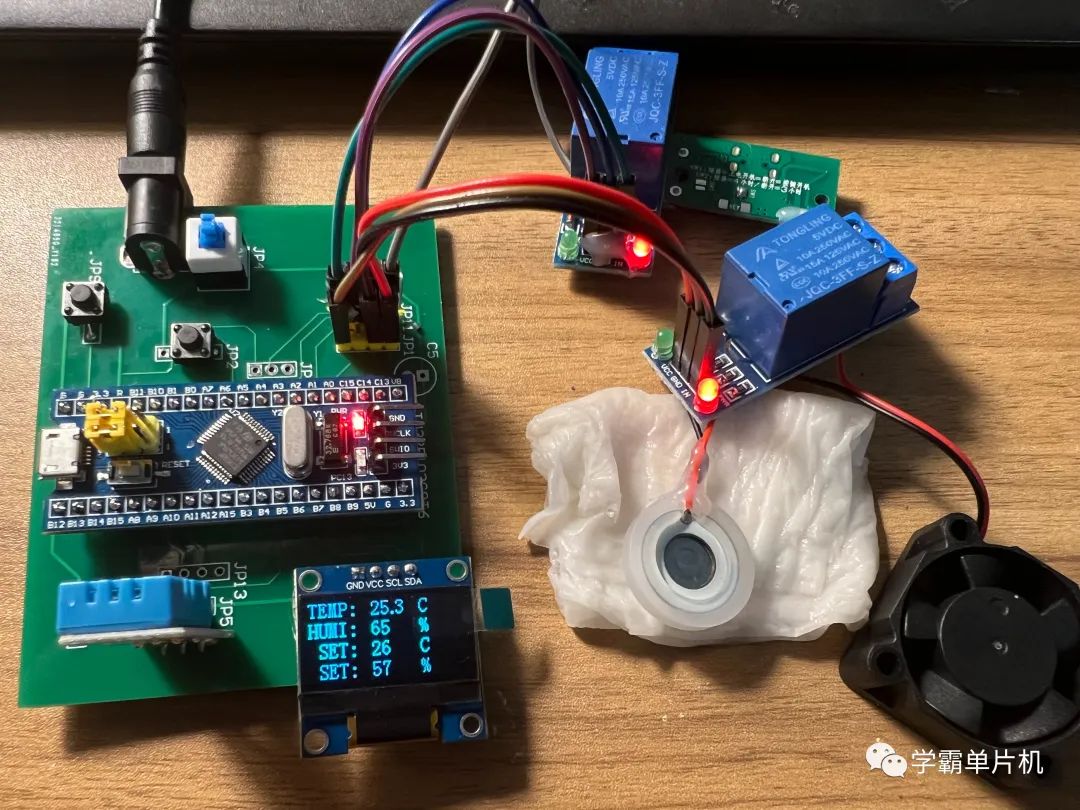

功能介绍：采用stm32单片机作为主控CPU，采用DHT11传感器采集温湿度，采用继电器驱动风扇进行散热和加湿，其中加湿使用的雾化模块，可以通过按键设置温度和湿度的阈值，当温度大于设置阈值，风扇进行散热，当湿度小于阈值，雾化器开启进行加湿，OLED显示相关数据，dht11温湿度传感器工作原理是把空气中的温湿度通过一定检测装置，测量到温湿度后，按一定的规律变换成电信号或其他所需形式的信息输出。温湿度传感器是传感器其中的一种，资料分享下载链接：设计资料合集

41-基于stm32单片机智能加湿器散热器恒温恒湿系统（程序+原理图+PCB+元器件清单全套资料）
