（二）Android架构拆解

 这图是down来的——>掌握 Android 系统架构，看这一篇就够了！| 技术头条

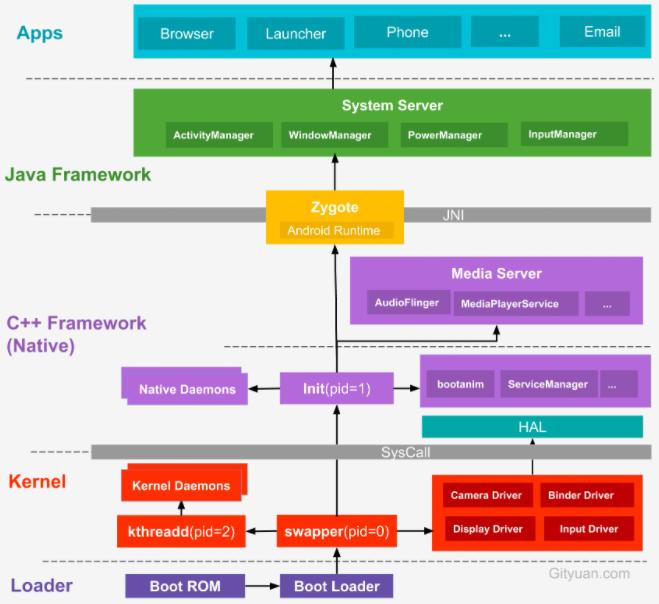

 Android系统启动过程：Bootloader引导开机——>kernel内核层——>系统库——>Framework层——>System Apps层（用户交互）
首先补充一个概念：守护进程
        Linux系统启动时会启动很多系统服务进程,这些系统服务进程没有控制终端,不能直接和用户交互。其它进程都是在用户登录或运行程序时创建,在运行结束或用户注销时终止,但系统服务进程不受用户登录注销的影响,它们一直在运行着。这种进程有一个名称叫守护进程

一：Loader加载
        当系统处于关机状态时，通电引导芯片执行固化在ROM里的预设代码，把引导程序加载到RAM(内存)，这就是boot rom干的活。boot loader是引导程序，用于检查RAM，初始化硬件参数等一些预热性工作。

二：Kernel内核层
        引导程序执行后，启动Kernel的swapper进程（又名IDLE进程），该进程是Kernel开创的第一个进程（pid=0），主要用于初始化进程管理、内存管理、加载Display、Camera Driver、Binder Driver等（我理解的就是加载各种驱动）。接着swapper进程fork出两个进程：init进程（pid=1）和kthreadd进程（pid=2）。init进程是Linux中的第一个用户空间进程，是其他用户空间进程的直接或间接父进程。kthreadd进程会fork内核工作线程kworkder、软终端线程ksoftirad、thermal等内核守护进程，kthreadd进程是内核空间其他内核线程的直接或间接父进程，负责创建内核各线程。

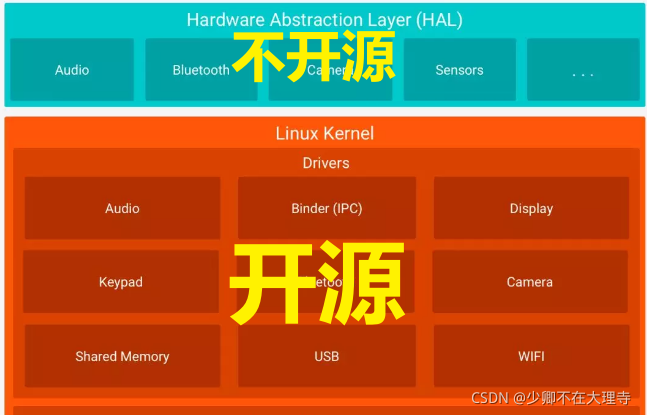

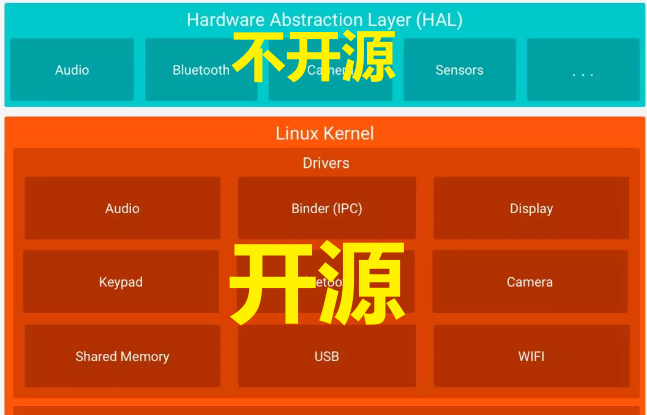

三：HAL硬件抽象层

        HAL提供标准接口，包含多个库模块，每个模块都为特定的硬件组件实现一组接口，当框架API请求访问设备硬件是，Android系统将为该硬件加载相应的库模块。总的来说系统对硬件的支持分为了两层，一层放在用户空间（User Space），一层放在内核空间（Kernel Space），而硬件抽象层运行在用户空间，内核驱动程序运行在内核层。内核驱动只提供简单的访问硬件逻辑，例如读写硬件寄存器的通道，至于从硬件中读到了什么值或者写了什么值到硬件中的逻辑，都放在硬件抽象层中去，如此即使内核部分被移植到别的机器，但由于缺乏硬件抽象层的支持，硬件就完全不能用了。

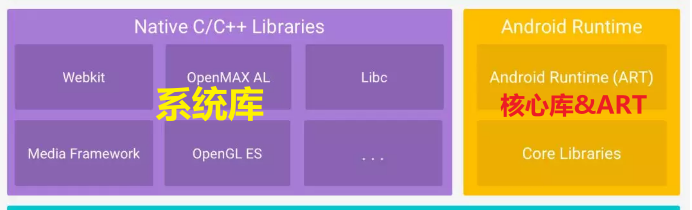

 四：系统运行层
        包含两个主要部分：一个是系统库，一个是运行时。

系统库主要包括以下九个：
        ●Libc系统c库，从BSD继承的标准C系统函数库，专门为基于EmbeddedLinux的设备定制
        ●Media Framework多媒体库，安卓系统多媒体库，基于PacketVideoOpen、CORE。该库支持路放，且可以录制许多流行的音视频格式，以及静态映像文件，包括MPEG4、H.264、MP3、AAC、JPG、PNG等
        ●Surface Manager，主要负责管理针对显示系统的访问，并且为多个应用程序提供2D和3D图层的无缝融合
        ●Webkit浏览器，一个最新的web浏览器引擎，用来支持Android浏览器和一个可嵌入的web视图
        ●SGL，一个内置的2D图形引擎
        ●SSL，位于TCP/IP与各种应用层协议之间为数据通信提供支持
        ●OpenGL ES，3D效果的支持，基于OpenGLES1.0 APIs实现，该库可以使用硬件3D加速或者使用高度优化的3D软加速
        ●gree Type，提供位图bitmap和向量vector的字体描述与显示
        ●SQLite，一个对于所有应用程序可用，功能强劲的轻型关系型数据库引擎
        除了上述的主要系统类库之外，还有Android NDK这样的原生库，为开发者提供了直接使用Android系统资源，并采用C或C++语言编写程序的接口。所以第三方应用程序可以不依赖虚拟机进行开发，NDK提供了一系列从C或C++生成原生代码所需要的工具，为开发者快速开发C或C++的动态库提供方便，并能自动将生成的动态库和Java应用程序一起打包成应用程序包文件，即.apk文件。这里要注意：原生库无法访问应用框架层API，兼容性可能无法保障。而且从安全性角度考虑，Android原生库用非类型安全的程序语言C/C++编写，更容易产生安全漏洞，原生库的缺陷也可能更容易直接影响应用程序的安全性。
运行时包含核心库和虚拟机两部分：
        ●核心库，提供了Java API中的大多数功能，也包含Android的一些核心API（Android.OS、Android.net、Android.media等）
        ●虚拟机，对于运行Android 5.0（API级别21）或更高版本的设备，每个应用都在其自己的进程中运行，并且有自己的Android Runtime实例。ART通过执行DEX文件可在设备运行多个虚拟机，DEX文件是一种专为Android设计的字节码格式文件，经过优化使用内存很少。

        内核完成系统设置，接着寻找'init.rc'文件，启动init进程，主要分为两个阶段：
第一阶段完成：①ueventd/watchdogd跳转及环境变量设置；②挂在文件系统并创建目录；③初始化日志输出、挂载分区设备；④启用SELinux安全策略；⑤开始第二阶段前的准备
第二阶段完成：①初始化属性系统；②执行SELinux第二阶段并回复一些文件安全上下文；③新建epoll并初始化子进程终止信号处理函数；④设置其他系统属性并开启属性服务
        <==>init进程主要做的事情小结：第一个应用程序——>创建目录，挂载分区——>解析启动脚本——>启动服务——>守护服务(和上一段内容一样的)

init进程会fork出诸多用户守护进程（ueventd、logd、healthd、installd、adbd、lmkd等）；同时启动servicemanager（binder服务管家）、bootanim（开机动画）等重要服务（由图可知还会启动多媒体服务Media Server）；最后fork出Zygote进程，是系统的第一个Java进程（即虚拟机进程），而Zygote是多有Java进程的父进程。

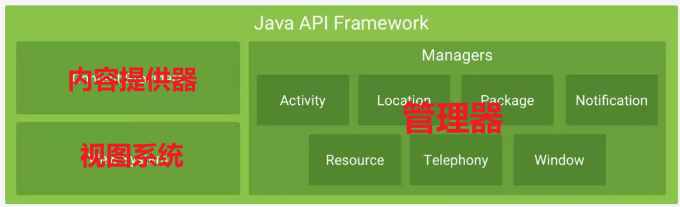

 五：Java Framework应用框架层

        Zygote进程启动，创建Java虚拟机以及虚拟机注册JNI方法，创建服务器端Socket，启动SystemServer进程，SystemServer负责启动和管理整个Java Framework，主要包含活动管理器，位置管理器，包管理器，通知管理器，资源管理器，电话管理器，窗口管理器，内容提供器，视图系统这些服务。这一层主要提供了攻坚应用程序时可能用到的各种API，Android自带的一些核心应用就是使用这些API完成的。
        'init'进程会派生一个Media Server进程，负责启动和管理整个C++ Framework，主要包含AudioFlinger，Camera Service等服务

六：System APP应用层
        Zygote进程fork出的第一个APP进程是Launcher，即用户看到的桌面APP，其次会派生Browser，Phone，Email等APP进程，每个APP至少运行在一个进程上。总结一句话就是所有的APP进程都是由Zygote fork而来。
