HUAWEI 华为交换机 配置 MAC 地址漂移检测示例

组网需求

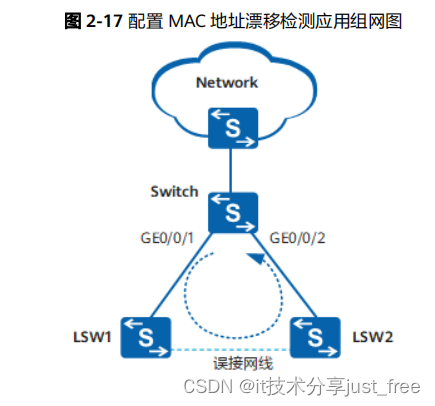

如 图 2-17所示，网络中两台LSW间网线误接形成了网络环路，引起MAC地址发生漂 移、MAC地址表震荡。

为了能够及时检测网络中出现的环路，可以在Switch上配置MAC地址漂移检测功能， 通过检测是否发生MAC地址漂移来判断网络中存在的环路，从而排除故障。

配置思路

采用如下思路配置MAC地址漂移检测功能：

1. 开启MAC地址漂移检测功能，实现检测网络中是否存在MAC地址漂移。

2. 配置MAC地址漂移表项的老化时间。

3. 配置接口MAC地址漂移后的处理动作，实现破除环路。



操作步骤

步骤 1 开启MAC地址漂移检测功能

<HUAWEI> system-view

[HUAWEI] sysname Switch

[Switch] mac-address flapping detection

步骤 2 配置MAC地址漂移表项的老化时间

[Switch] mac-address flapping aging-time 500

步骤 3 配置GE0/0/1、GE0/0/2接口MAC地址漂移后关闭

[Switch] interface gigabitethernet 0/0/1

[Switch-GigabitEthernet0/0/1] mac-address flapping action error-down

[Switch-GigabitEthernet0/0/1] quit

[Switch] interface gigabitethernet 0/0/2

[Switch-GigabitEthernet0/0/2] mac-address flapping action error-down

[Switch-GigabitEthernet0/0/2] quit

步骤 4 配置被Shutdown接口的自动恢复功能、自动恢复时间

[Switch] error-down auto-recovery cause mac-address-flapping interval 500

步骤 5 检查配置结果

配置完成后，当接口GE0/0/1的MAC地址漂移到接口GE0/0/2后，接口GE0/0/2关闭；

使用 display mac-address flapping record可查看到漂移记录。

[Switch] display mac-address flapping record

S : start time

E : end time

(Q) : quit vlan

(D) : error down



----------------------------------------------------------------------------------------

Move-Time VLAN MAC-Address Original-Port Move-Ports MoveNum

----------------------------------------------------------------------------------------

S:2012-04-01 17:22:36 1 000e0-fc12-3456 GE0/0/1 GE0/0/2(D) 83

E:2012-04-01 17:22:44

----------------------------------------------------------------------------------------

Total items on slot 0: 1

---- 结束



配置文件

Switch的配置文件

#

sysname Switch

#

error-down auto-recovery cause mac-address-flapping interval 500

#

mac-address flapping aging-time 500

#

interface GigabitEthernet0/0/1

mac-address flapping action error-down

#

interface GigabitEthernet0/0/2

mac-address flapping action error-down

#

return
