1.压电常数 d33 是压电陶瓷重要的特性参数之一,它是压电介质把机械能 ( 或电能 ) 转换为电能 ( 或机械能 ) 的比例常数,反映了应力或应变和电场或电位移之间的联系,直接反映了材料机电性能的耦合关系和压电效应的强弱。
2.它不仅决定了压电材料的性能,同时也直接影响着换能器的性能参数。由于同一批材料的压电陶瓷参数具有很大的离散度,故测量压电陶瓷的d33是很有必要的。
3.影响d33测试准确度和稳定性的因素有很多,主要考虑以下因素:压力是否全部加于试样,压力的方向是否与试样极化轴平行,测试电极是否平整和相互平行,受力和产生感应电效应的面积是否相等,压力释放瞬间是否有试样抖动等。
下面跟着我继续了解压电陶瓷压电常数d33是如何测量的吧

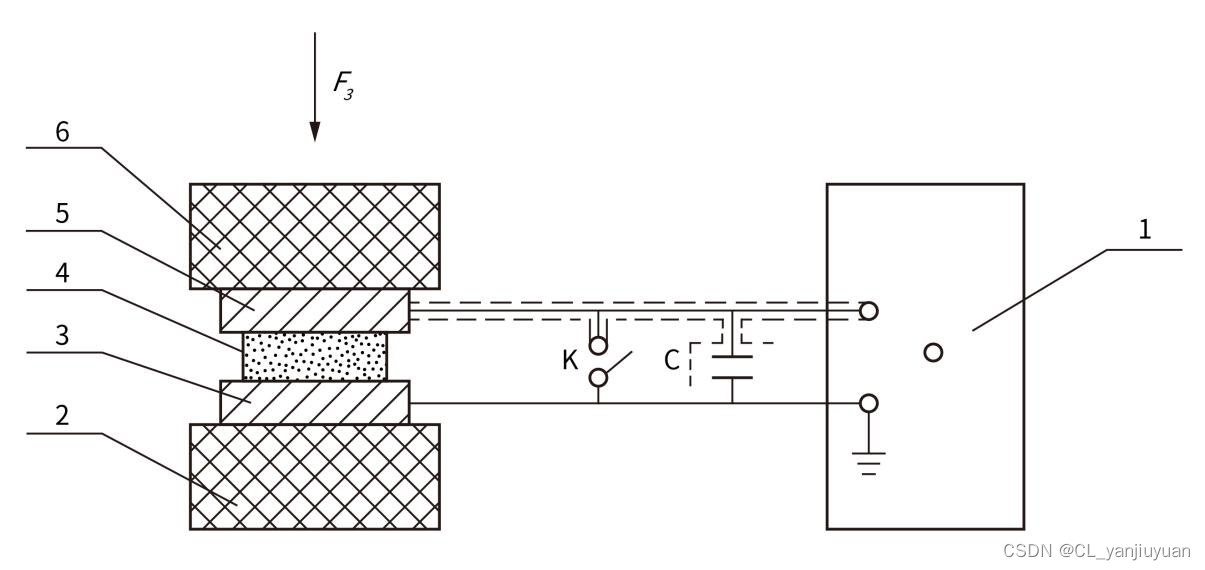

静态法:
静态法就是单次给样品施加一个压力,压电陶瓷就会产生相应的电荷,通过测量电荷Q和力F,通过d33=Q/F公式计算出测量样品的d33。
![]() |

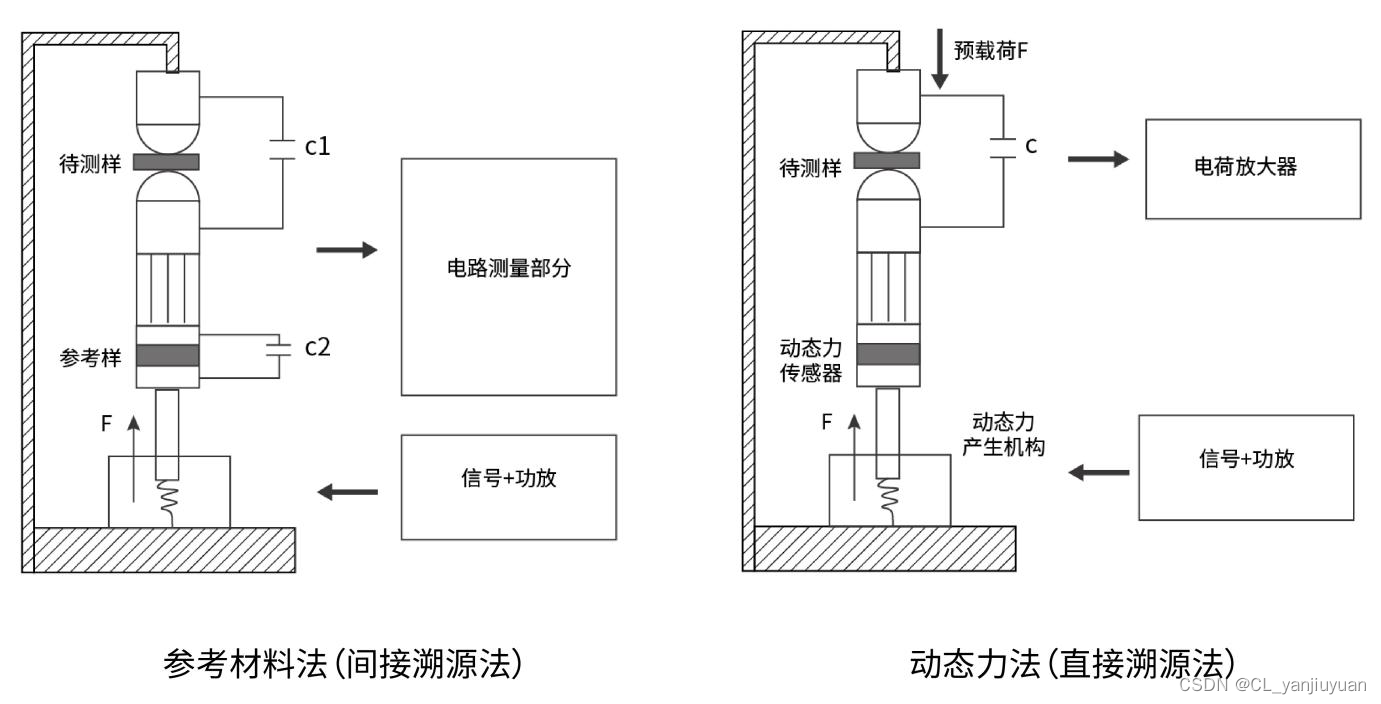

动态法(准静态法):
准静态法测量方法其实和动态力法原理上基本相同,都是就是不停的给样品施加一个正弦动态压力,压电陶瓷就会产生相应的电荷,通过取样电容的充放电来收集电荷。参考材料法和动态力法只是测量电路的方法不同,参考材料法无法直接溯源,动态力法可以直接溯源,是通过测量电荷Q和力F,通过d33=Q/F公式计算出测量样品的d33。

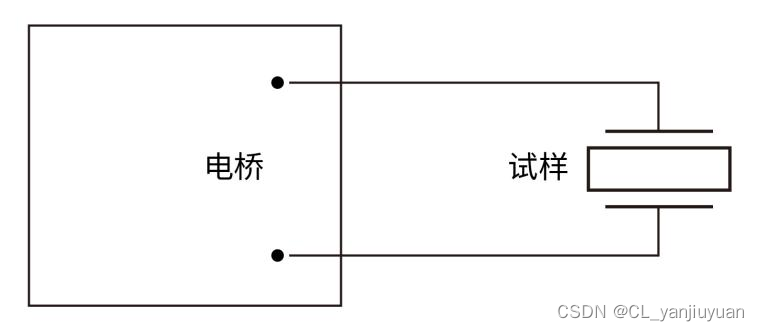

交流谐振法
交流谐振法是利用扫频方法测量压电材料的压电常数,采用交流电信号激励压电材料,通过分析压电材料的阻抗特性,得到其串联和并联谐振频率fs和fp , 再计算其它的特征参数 。

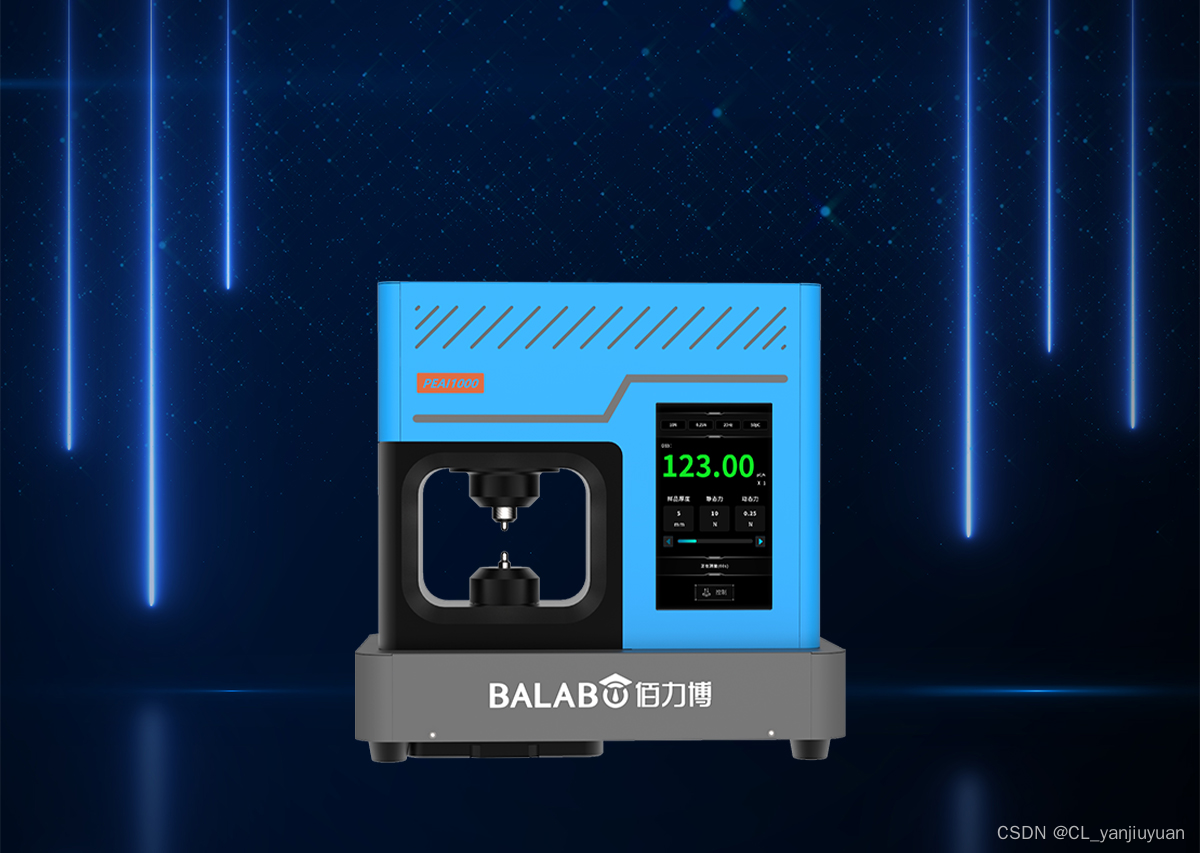

佰力博PEA高精度压电分析仪是一款采用动态法评估压电材料压电系数d33的专用测量设备,是继中国声学所之后的又一款高精度压电材料压电系数测量设备,最新的压电材料参数分析仪采用锁相放大技术,大幅度抑制无用噪声和改善检测信噪比, 相对传统的d33测量仪精度更高、量程更宽、可靠性更好、操作更简单,是压电材料及压 电元件研究、应用、生产必备工具。
