RH6616是一款单按键触控型LED调光芯片
其特点:
●工作电压:2.4V~5.5V
●待机电流小于20uA@3V
●上电0.5s快速初始化
●环境自适应功能,可快速应对先上电后覆盖介
质、触摸上电等类似应用场景
M
●可靠的上电复位( POR )及低压复位( LVR )性能● PWM 输出256级亮度, PWM 频率高达4KHz有效改善频闪
●封装形式:SOP8、DIP8、sOT23-6

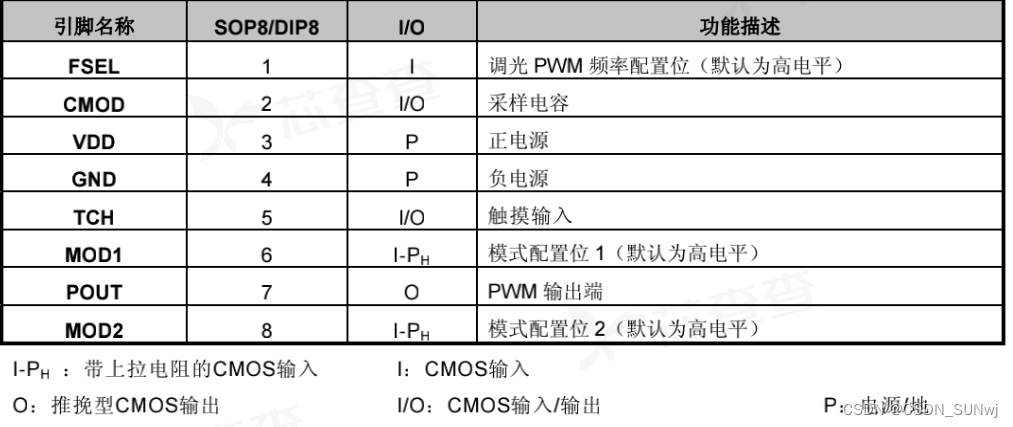

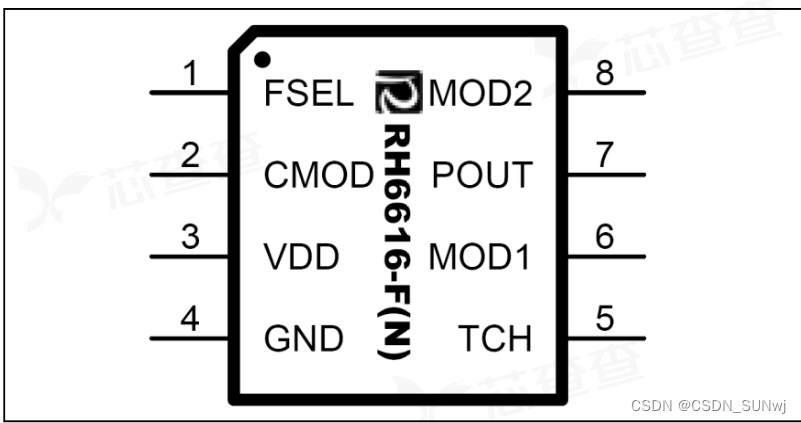

以下为芯查查上的rh6616引脚定义

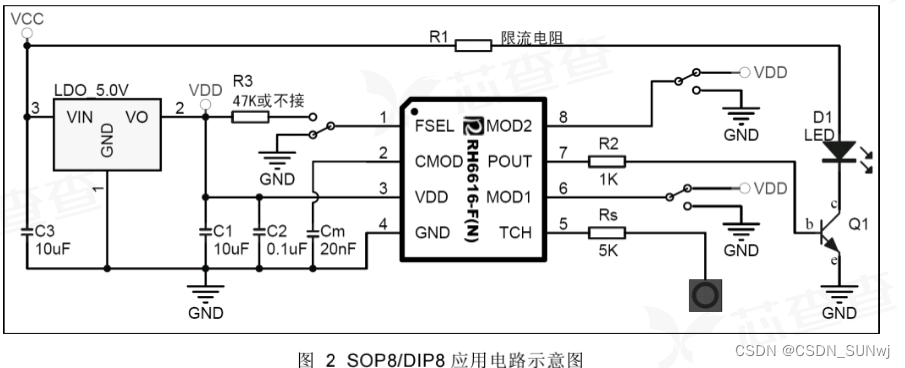

这是芯片手册上推荐的电路图
1.Rs指在触摸电极和触摸输入脚之间串联的电阻,用于提高触摸的抗干扰能力,建议阻值大于5K。2.Cm电容用于调节触摸灵敏度,电容容值越大,灵敏度越高;电容容值越小,灵敏度越低,建议范围在5nF~30nF.
3.Pin1的 FSEL 可用于配置输出的 PWM 频率,具体见表5。配置为高电平状态时,外部可接47K悬空
4.外部是否增加 LDO 视具体应用情况而定。如电源纹波超过了 IC 的抗纹波范围,则需另加外部LD0。如突然加载大电流负载、锂电池和外置充电器交叉使用、高频次的开启/关闭 LED 显示时都需注意电源的稳定性

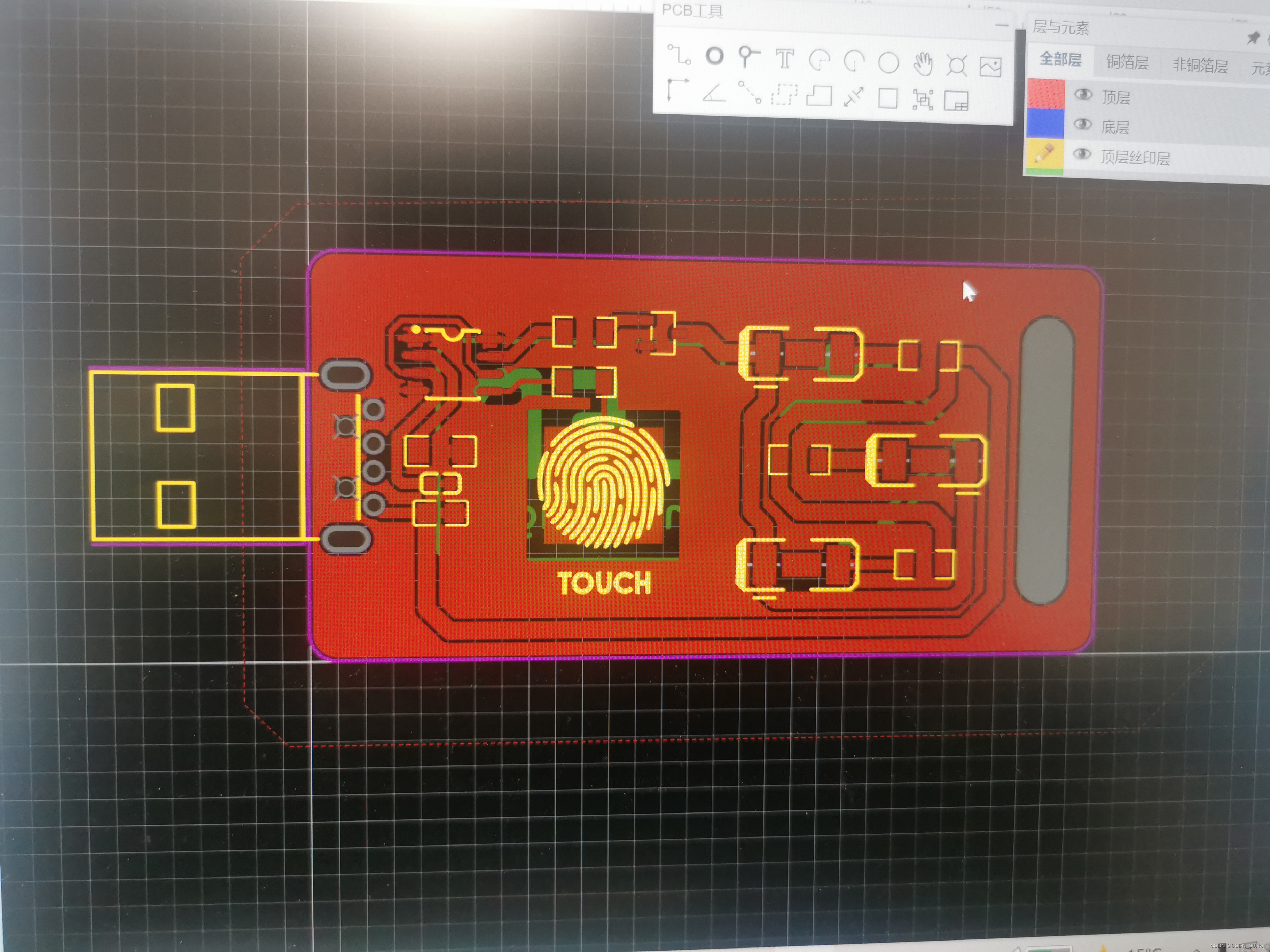

开始用嘉立创画pcb

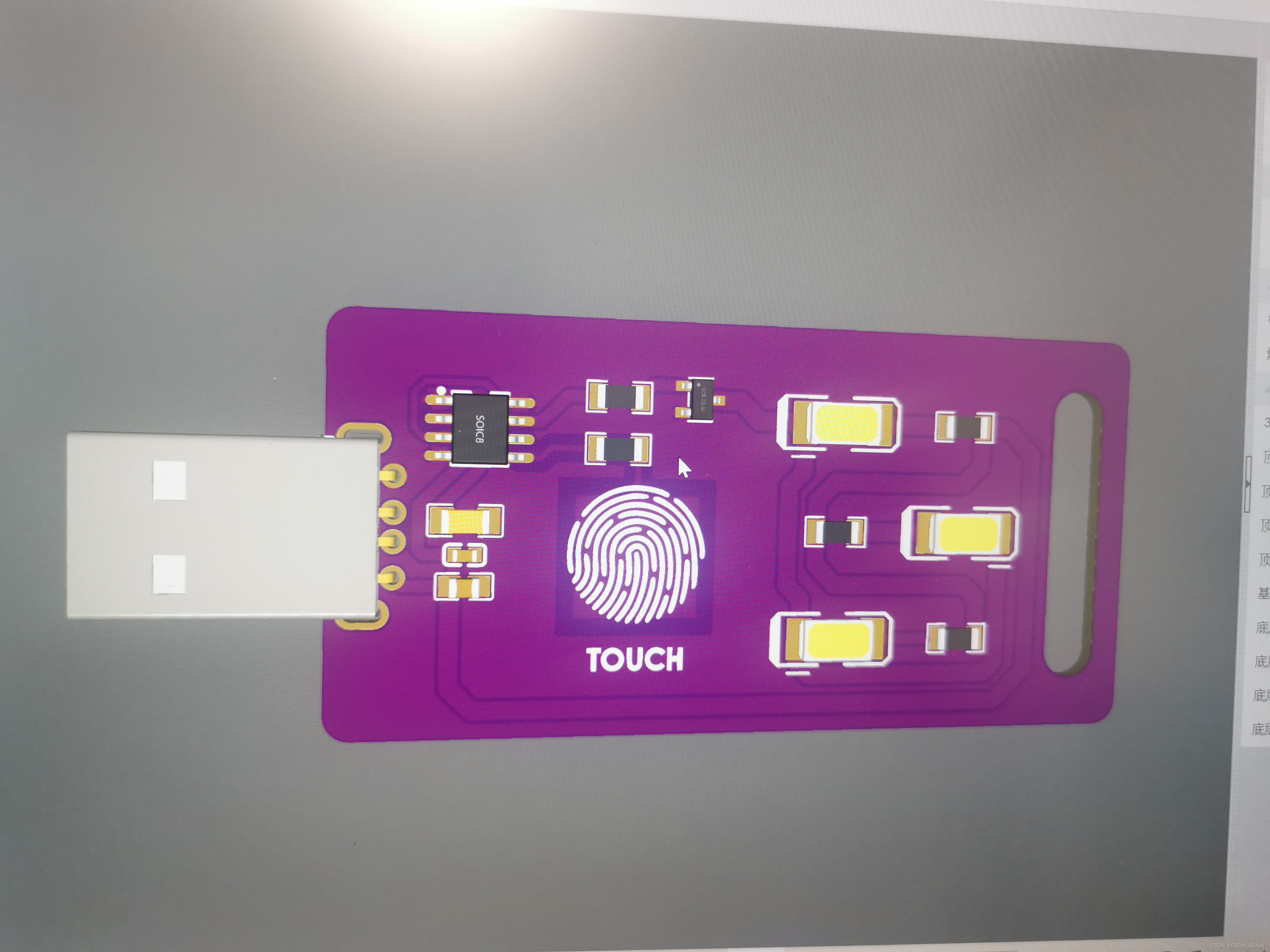

3D成品模型
接下来就等打板啦
