已经完成的8位40M采样频率异步SAR ADC设计项目详解

一、项目概述

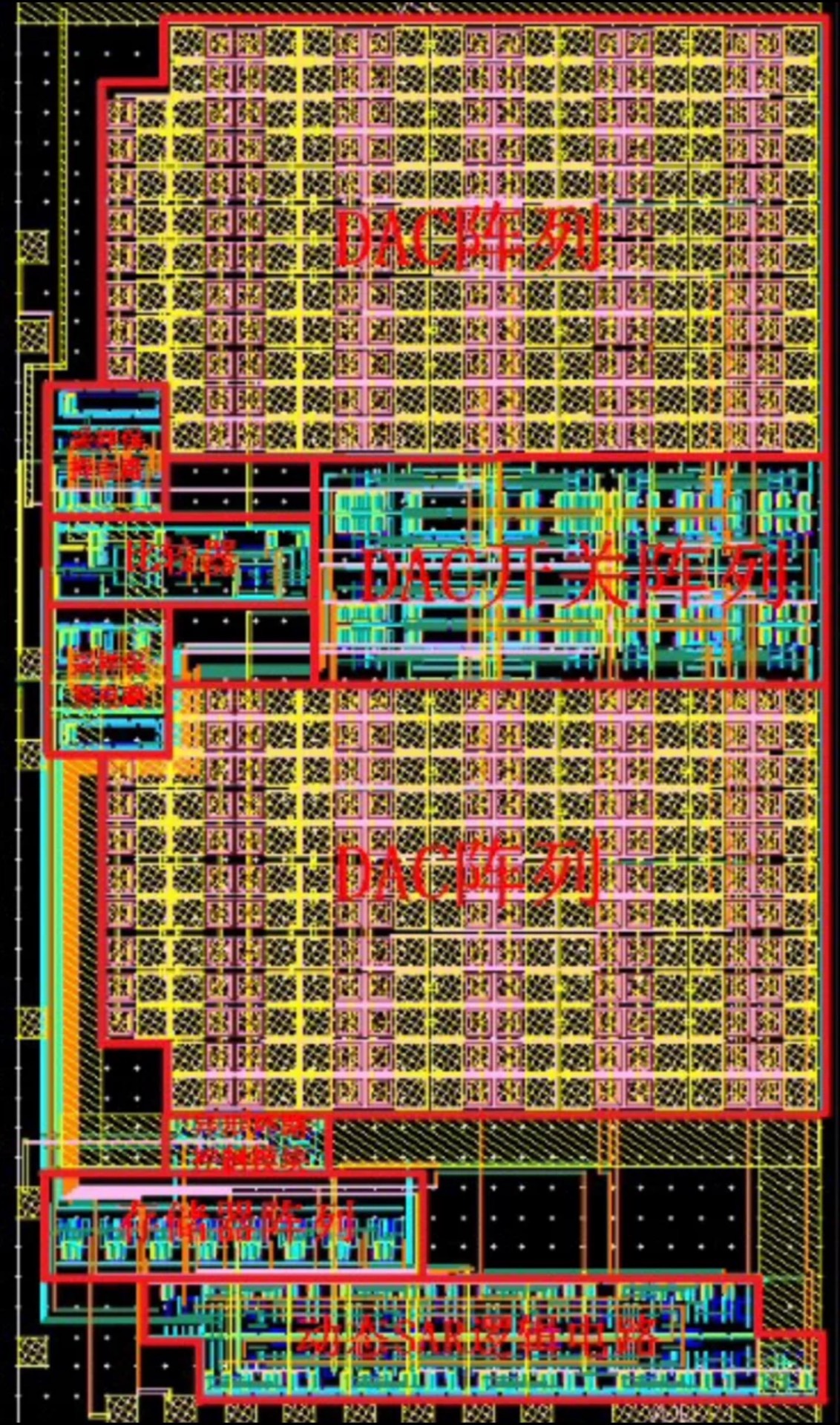

本流片项目是一个8位、40M采样频率的异步SAR ADC（逐次逼近寄存器型模数转换器）设计。此设计包括了核心电路的原理图和版图，经过DRC（设计规则检查）、LVS（版图与电路对比）和ANT（天线规则检查）等多项验证，并配有测试电路和后仿文件。此设计使用smic18mmrf工艺，提供了工艺库、电路工程文件以及详细的仿真状态，可以直接导入到Cadence等EDA工具中进行仿真。

二、顶层电路介绍

本项目的顶层电路包含了以下几个重要模块：

栅压自举开关（Bootstrap Switch）：用于控制电路的开关状态，保证在高速采样时信号的稳定性和准确性。
Vcm_Based开关时序：这是一种优化过的开关时序，它利用Vcm（共模电压）技术，使得ADC在各种环境下都能保持优秀的性能。
上级板采样差分CDAC阵列：CDAC是数字模数转换器（DAC）的一部分，其阵列设计使得ADC的线性度和精度得到提高。
两级动态比较器：用于信号的快速比较，提高了ADC的转换速度。
比较器高速异步时钟：提供稳定的异步时钟信号，确保比较器的正确工作。
动态SAR逻辑：这是ADC的核心部分，负责逐次逼近并完成模数转换。
8位DFF输出：数字输出缓冲器，用于将ADC的输出数据稳定地传输到后续电路。
8位理想DAC：作为ADC的参考标准，用于校准和测试ADC的性能。

三、模块设计与原理

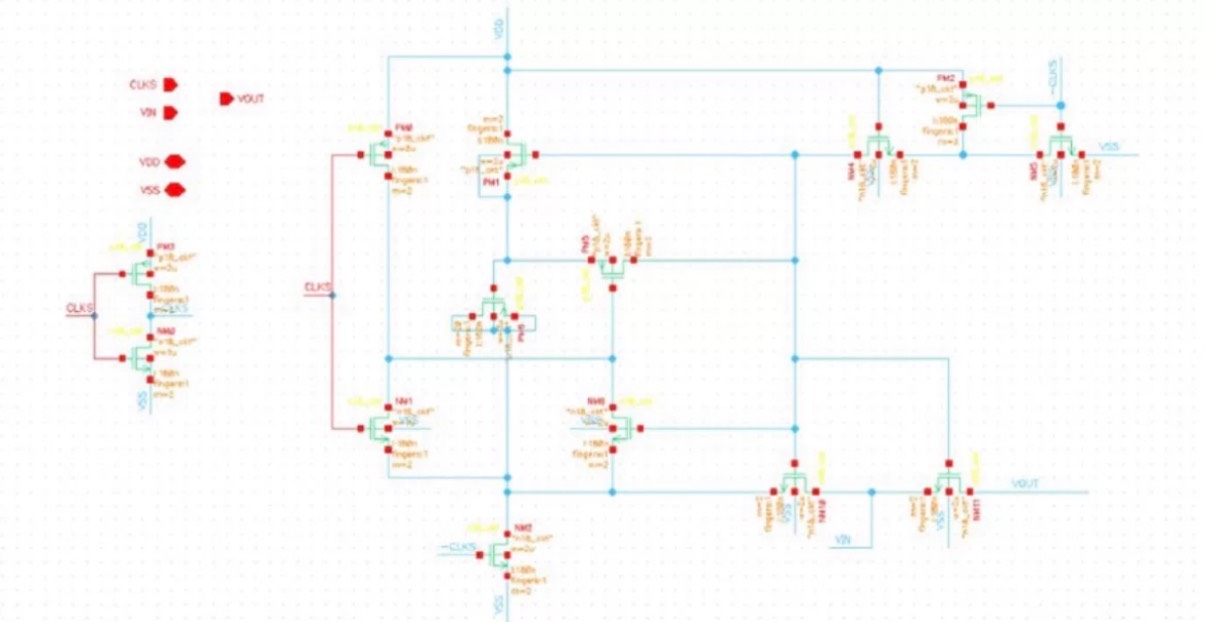

栅压自举开关Bootstrap：其工作原理是利用特殊的自举技术，使得开关在高速工作时仍然保持稳定的电性能。设计时需注意开关的速度与功耗之间的平衡。
Vcm_Based开关时序：其利用共模电压技术来优化开关时序，以减少噪声和失真。设计时需确保时序的准确性以及与其它模块的协同工作。
CDAC阵列设计：其采用了差分输入的设计方法，通过调整电容的充放电来达到逐次逼近的效果。需要注意阵列的精度和线性度。
动态比较器：其采用两级放大技术，提高了比较速度和精度。设计时需注意比较器的阈值电压和响应速度。
动态SAR逻辑：这是ADC的核心部分，需要精确地控制逻辑时序和转换精度。设计时需进行大量的仿真验证，确保其性能的稳定性和可靠性。
输出与DAC模块：其负责将ADC的输出数据稳定地传输到后续电路或作为测试的参考标准。设计时需注意数据的传输速度和稳定性。

四、仿真与验证

本项目的仿真文档详细记录了每个模块的仿真过程和结果。通过前仿和后仿，我们得到了ENOB（有效位数）等关键指标的数据。为了验证设计的正确性和性能，我们还提供了详细的测试电路和后仿文件。此外，我们还将项目的所有文件整理成完整的电路图，方便使用者进行学习和参考。

五、注意事项与学习建议

在设计过程中，需注意各模块之间的协同工作，确保整体性能的稳定性和可靠性。
对于初学者来说，建议从基础原理开始学习，逐步深入到具体的设计和仿真过程中。
在仿真过程中，需注意仿真参数的设置和结果的解读，确保仿真的准确性和有效性。
在实际制作过程中，还需注意工艺的选择和版图的布局等问题。

通过以上详细的介绍和说明，相信即使是初学者也能快速掌握此项目的核心设计和原理，为进一步的学习和实践打下坚实的基础。
已经完成的流片项目8bit 40M采样频率
异步SAR ADC设计
包括核心电路的原理图和版图（DRC LVS ANT都过了）有测试电路和后仿文件带详细设计仿真文档
smic18mmrf工艺，有工艺库，有电路工程文件，提供仿真状态，可以直接导入自己的cadence运行仿真
前仿有效位数ENOB=7.84（电路里新的ADE可以到7.94）后仿ENOB7.377，适合入门SAR ADC

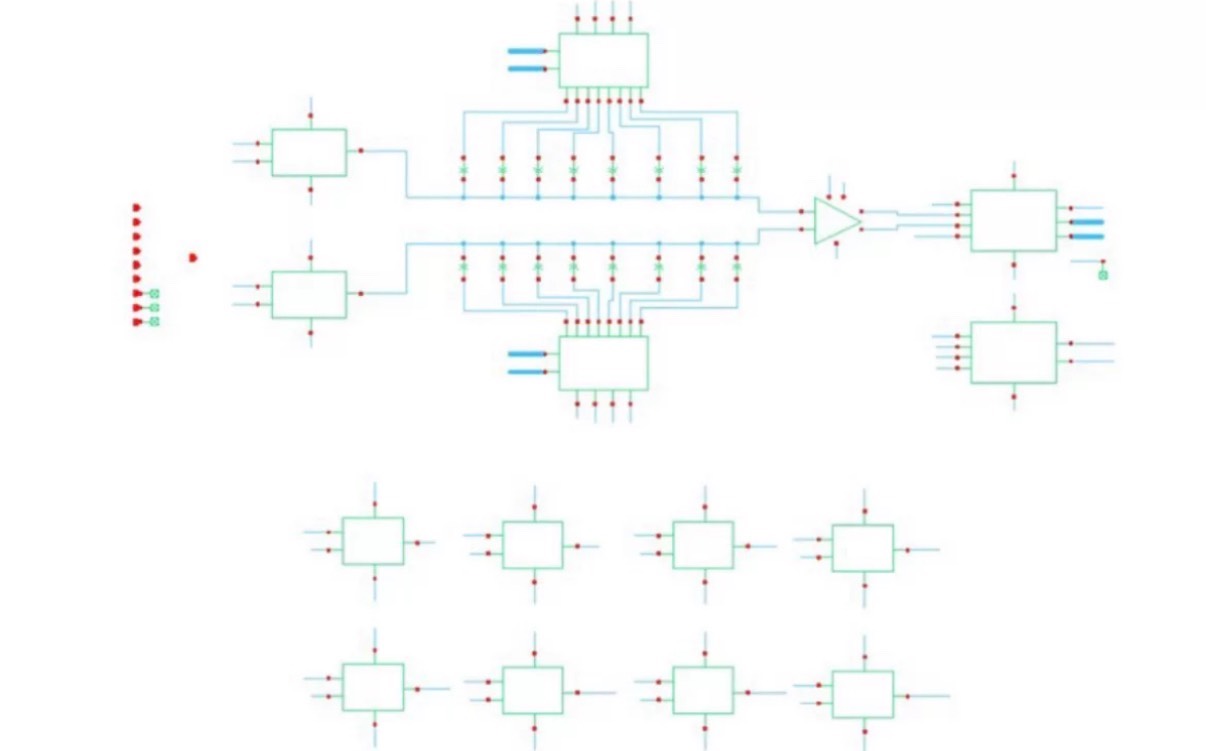

顶层电路包括:
栅压自举开关Bootstrap
Vcm_Based开关时序
上级板采样差分CDAC阵列
两级动态比较器
比较器高速异步时钟
动态sar逻辑
8位DFF输出
8位理想DAC。
带详细说明，告诉你各个模块怎么设计，原理是什么，有哪些注意事项，怎么仿真，包看包会。
包括详细仿真文档，原理介绍，完整电路图，仿真参数已设好，可直接使用，在自己的电脑上就可以运行仿真。
