一、制作背景与目的

1.1制作背景

此处审核涉政，不便展示

1.2制作目的

此处审核涉政，不便展示

在A级景区发展势头强劲、加快落实全省旅游高质量发展的大背景下，绘制一张安徽省A级景区分布图将为研究学者提供更为合理的初步了解，并为游客带来安徽省旅游价值体验。

1.3制作工具

CorelDRAW是一款功能强大的矢量图形编辑软件，用于图形设计、插图、排版和矢量化绘图等任务。它提供了丰富的工具，包括绘制、填充、描边和文字处理工具。这个软件支持导入和导出多种文件格式，包括常见的矢量格式（如AI、EPS、SVG）和位图格式（如JPEG、PNG、BMP），方便用户与其他软件进行文件交换。CorelDRAW还内置了强大的排版功能，包括文字处理、文字效果和段落设置等，以满足不同类型的设计需求。它也提供了丰富的色彩管理工具，帮助用户精确控制图形中的色彩。

Microsoft Excel是一款功能强大的电子表格软件，广泛应用于数据处理、图表制作和简单的图像处理。用户可以利用Excel创建、编辑和管理数据，利用其丰富的数据处理和分析功能进行排序、筛选和计算。此外，Excel还提供了各种图表类型，如柱状图、折线图和饼图，帮助用户将数据直观地展现出来。虽然Excel并非专业的图标制作软件，但用户仍可以利用其绘图工具创建简单的图标，并进行颜色和样式的调整。同时，Excel也具备一些基本的图像处理功能，如插入、调整大小和裁剪图像，可用于简单的图像处理任务。

二、制作流程

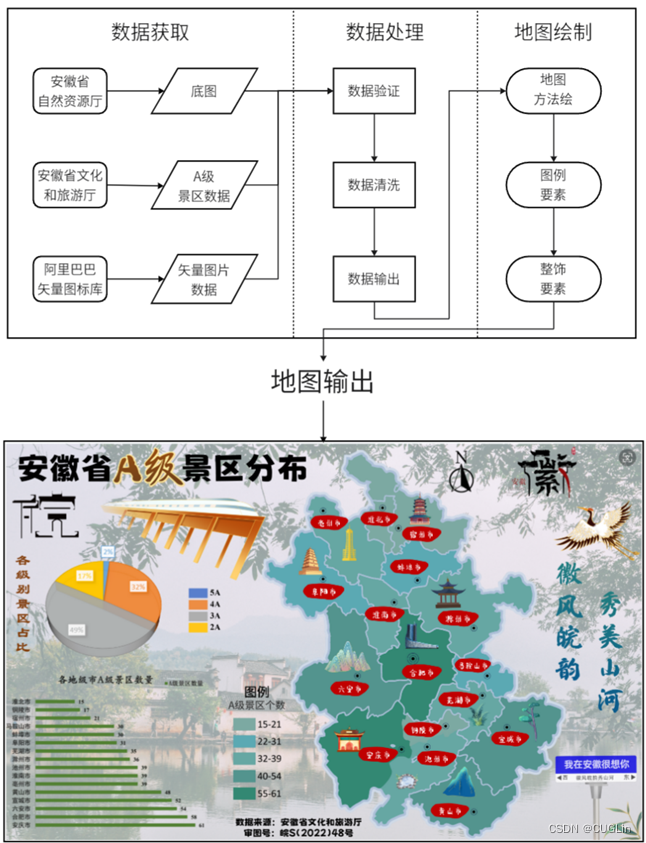

地图制作的完整流程对于确保制图质量至关重要，这一过程涵盖了从数据的精准获取，到精细的输出处理，再到最终的地图绘制与呈现。每一步都紧密相连，不可或缺，共同构成了地图制作的逻辑链条。如图2.1.1为本次实习的操作路线：

图2.1.1 操作流程图

三、数据获取

3.1底图数据

国家地理信息公共服务平台提供天地图网站服务，用户可以在其标准地图服务中加载并获取所需标准地图。但其所提供为中国地图，具体省市行政区划地图可在对应省份自然资源厅或对应市域自然资源局获取。本次实习专注于安徽省行政区划地图，故可以通过国家地理信息公共服务平台的标准地图友链或从安徽省自然资源厅的标准地图服务中获取对应资源。

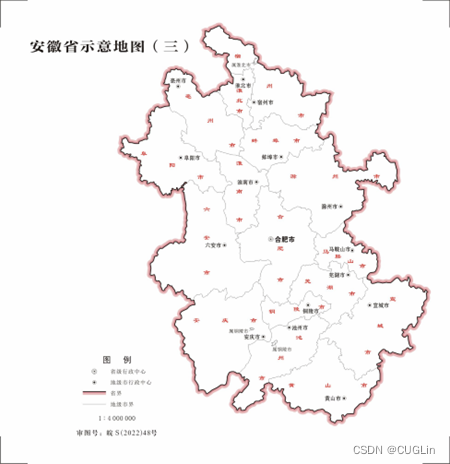

本次实习旨在制作安徽省A级景区分布图，为方便后续底图处理操作，这里选图边要素较少的安徽省示意地图（三），下载TIF格式即可。如图3.1.1所示：

图3.1.1 底图

3.2A级景区数据

安徽省文化和旅游厅提供文旅知识服务，本次实习所需A级景区数据可在其互动交流界面的答问数据库中获取。所得数据如表3.2.1所示。

表3.2.1 A级景区数据

序号	市县	景区名称	等级
1	合肥市肥西县	肥西三河古镇	5A
2	合肥市高新区	合肥野生动物园	4A
3	合肥市蜀山区	合肥植物园	4A
4	合肥市肥东县	渡江战役总前委旧址	4A
5	合肥市包河区	大圩生态旅游景区	4A
6	合肥市长丰县	中国（合肥）非物质文化遗产园	4A
7	合肥市肥西县	肥西老母鸡家园	4A
8	合肥市肥西县	合肥紫蓬山国家森林公园	4A
9	合肥市庐阳区	合肥三国遗址公园	4A
10	合肥市肥东县	安徽岱山湖旅游度假区	4A
11	合肥市长丰县	元一双凤湖国际旅游度假区	4A
12	合肥市庐阳区	安徽省博物馆	4A
13	合肥市包河区	合肥包公园	4A
14	合肥市经开区	徽园	4A
15	合肥市包河区	滨湖国家森林公园景区	4A
16	合肥市巢湖市	巢湖姥山岛景区	4A
17	合肥市庐江县	冶父山森林公园	4A
18	合肥市安巢经开区	中国半汤郁金香高地景区	4A
19	合肥市庐阳区	合肥李鸿章故居陈列馆	4A
20	合肥市巢湖市	紫微洞景区	4A
……

3.3矢量图片数据

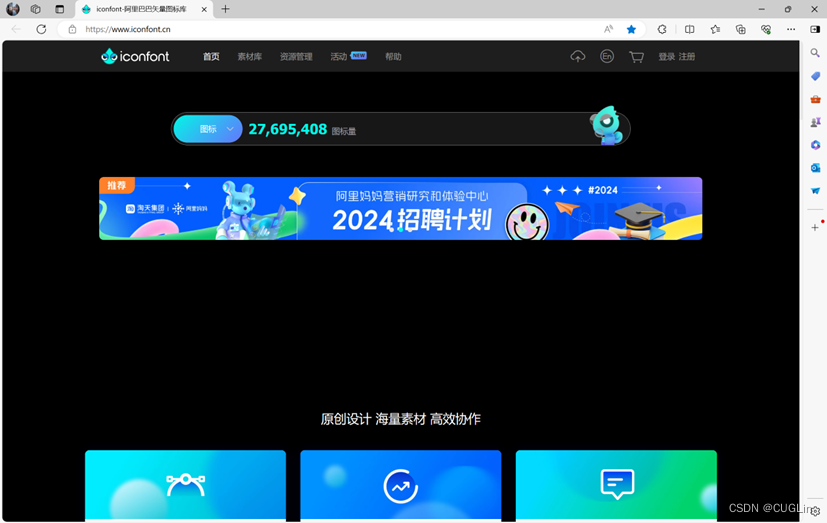

阿里巴巴矢量图标库是一项旨在为设计师和开发者提供高质量矢量图标资源的服务资源。该库汇集了各种类别的矢量图标，涵盖了广泛的设计需求，包括但不限于社交媒体图标、应用程序图标、UI元素图标等。这些图标经过精心设计和优化，具有良好的可扩展性和清晰度，在不同分辨率和大小下都能保持清晰度。阿里巴巴矢量图标库的特点之一是其丰富的图标资源，用户可以根据自己的需要轻松找到合适的图标。此外，该库提供了便捷的搜索和筛选功能，使用户能够快速定位所需图标。阿里巴巴矢量图标库还支持多种常见的文件格式，如SVG、PNG等，以便用户在不同的设计环境中灵活应用。通过阿里巴巴矢量图标库，用户可以节省设计时间，提高设计效率，为其项目添加精美的图标元素。阿里巴巴矢量图标库如图3.3.1所示：

图3.3.1 阿里巴巴矢量图标库

四、数据分级方法

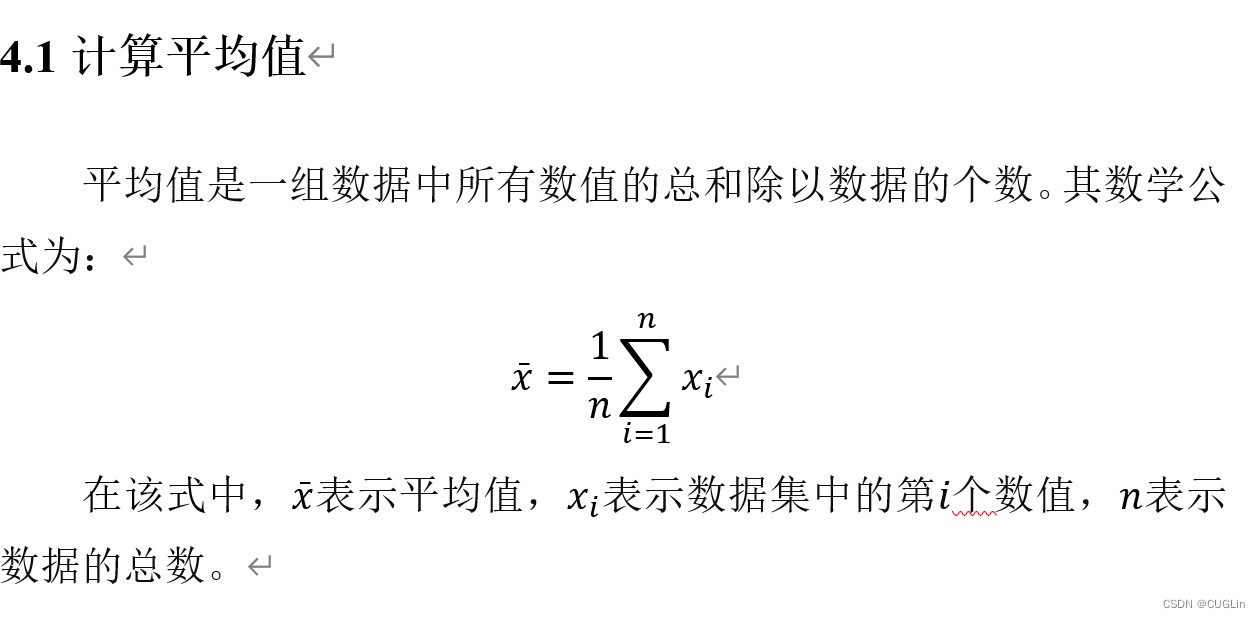

4.1计算平均值

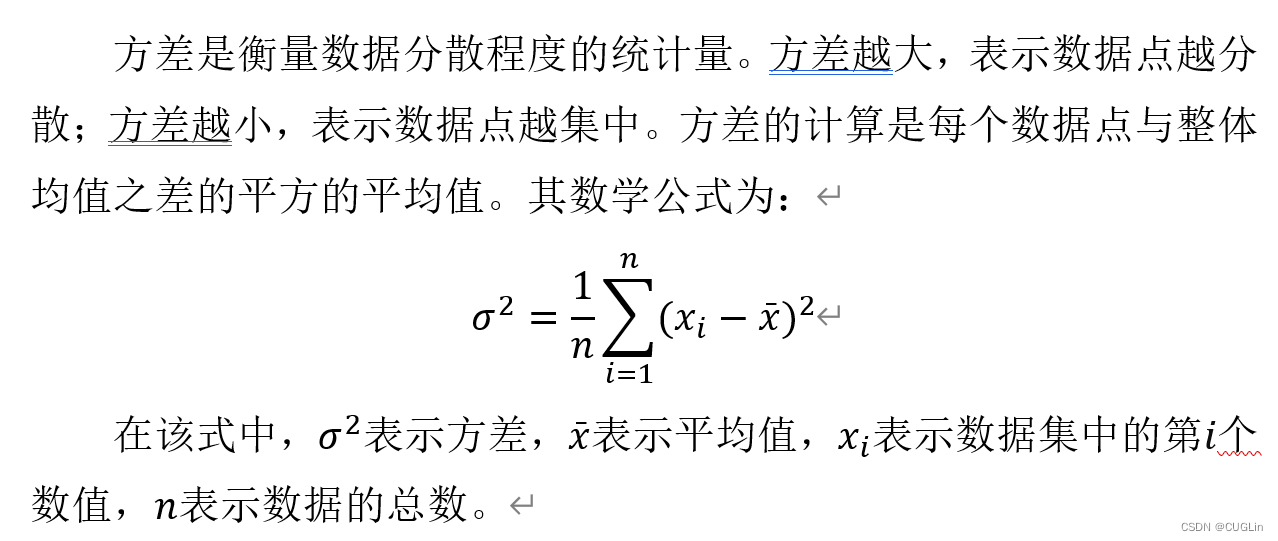

4.2计算方差

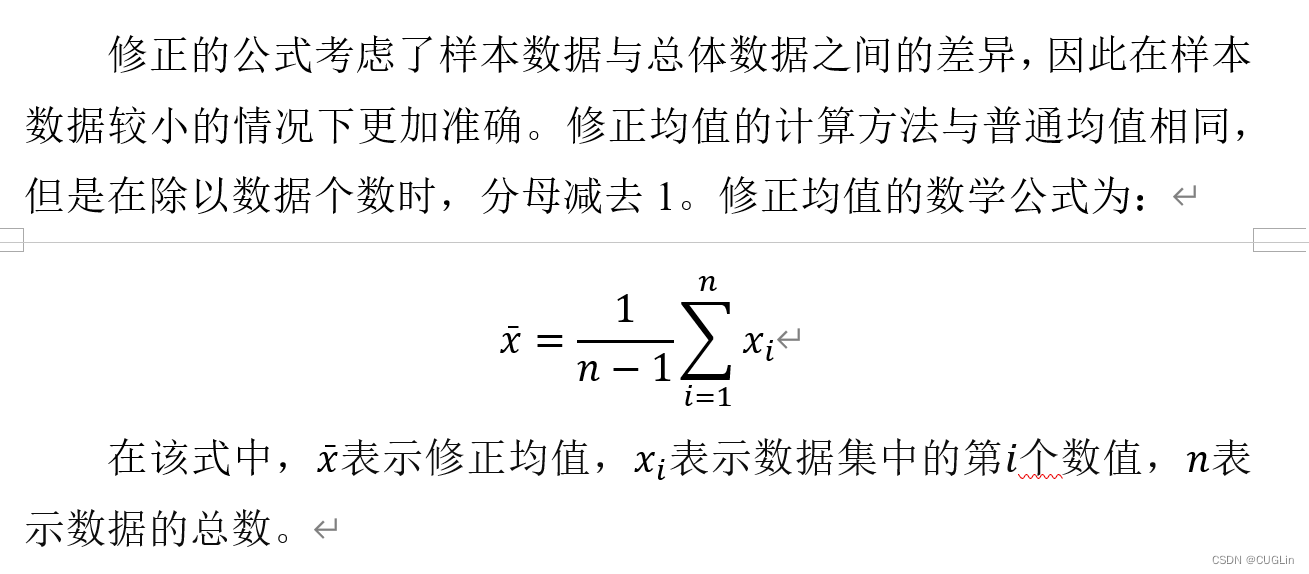

4.3修正均值公式

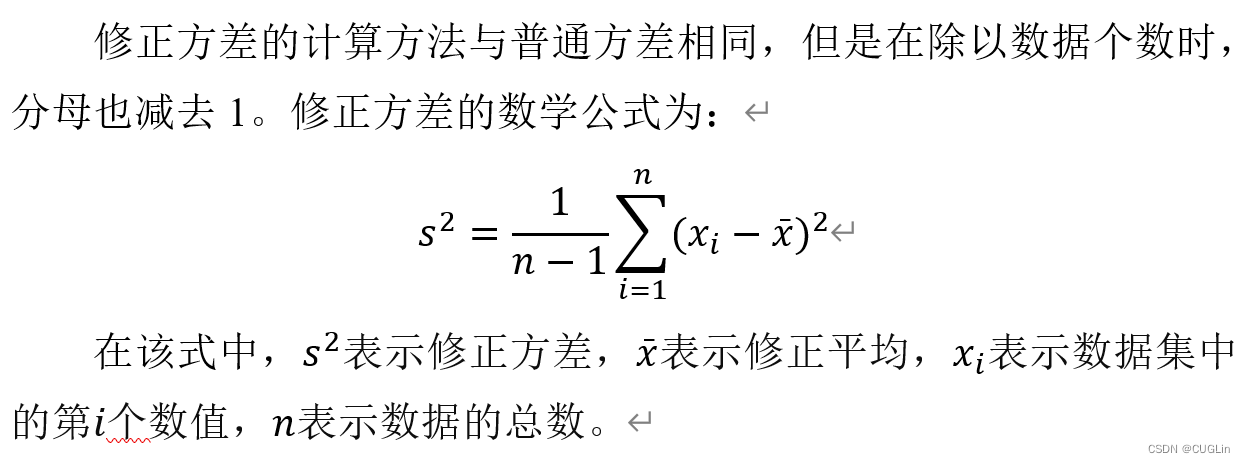

4.4修正方差公式

五、A级景区数据处理

获取到安徽省A级景区数据后，还需要对取得的安徽省A级景区数据进行数据清洗和预处理工作，并验证数据准确性。

5.1数据验证

百度百科是中国最大的中文网络百科全书，由百度公司运营。类似于维基百科，百度百科是一个在线百科全书项目，旨在收集、整理和分享各种领域的知识。其特点包括内容涵盖广泛、用户参与、多媒体丰富、引用参考、搜索引擎关联和热点事件跟踪。

百度百科词条审核严格，其精准度高，本次实习数据验证采取词条收录验证的方式，在A级景区目录中抽样验证，发现验证结果良好，由此可验证数据准确性良好。如表5.1.1所示

表5.1.1 A级景区抽样验证结果

序号	市县	景区名称	等级	验证结果
1	合肥市肥西县	肥西三河古镇	5A	符合
50	合肥市庐江县	天鸣花海景区	3A	符合
65	淮北市相山区	相山风景区	4A	符合
89	亳州市蒙城县	蒙城博物馆	4A	符合
112	亳州市涡阳县	涡阳高炉家• 徽酒颐园	3A	符合
227	阜阳市太和县	太和县有机良庄休闲旅游度假村	3A	符合
467	铜陵市义安区	梦思康百合庄园景区	3A	符合
555	宣城市泾县	泾县月亮湾水上乐园	3A	符合
573	宣城市郎溪县	郎溪县泰清茶韵谷	2A	符合
604	安庆市潜山市	板仓旅游区	3A	符合
664	黄山市祁门县	历溪景区	4A	符合
692	黄山市黟县	深冲景区	2A	符合

5.2数据统计与清洗

Microsoft Excel提供数据筛选功能，本次实习专注于安徽省地级市层次的A级景区分布，因此这里需要进行筛选和统计的清洗工作，将区、县合并至同一地级市，最终得到各地级市A级景区数量。如表5.2.1所示：

表5.2.1 各地市A级景区数量分布

序号	地级市	A级景区数量
1	安庆市	61
2	合肥市	58
3	六安市	54
4	宣城市	52
5	黄山市	48
6	亳州市	39
7	淮南市	39
8	池州市	39
9	滁州市	36
10	芜湖市	35
11	阜阳市	31
12	蚌埠市	30
13	马鞍山市	30
14	宿州市	21
15	铜陵市	17
16	淮北市	15

此外，数据的整体应当体现一致性，科学性和严谨性，这里应当统计安徽省全域各级别A级景区，即分别统计5A、4A、3A和2A景区数量，如表5.2.2所示。

表5.2.2 安徽省各级别A级景区统计

序号	A级景区分类	个数
1	5A	11
2	4A	191
3	3A	299
4	2A	104

5.3数据分类

经过数据统计后，可得到如表5.2.1所示的安徽省各地市A级景区数量的统计表，由于后续地图制作需要使用到质底法进行底图市域的颜色填充，因此这里需要进行数据分类，这里参照第四章给出的数据分级方法，将数据分为五类，如表5.3.1所示：

表5.3.1 A级景区数据分类示例

序号	分类个数区间	A级景区个数
1	[15-21]	15,17,21
2	[22-31]	30,30,31
3	[32-39]	35,36,39,39,39
4	[40-54]	48,52,54
5	[55-61]	58,61

六、制图操作

6.1底图编辑

在数据准备阶段便已预先下载好底图数据，这里直接导入预先准备好的安徽省示意图（三）即可。由于本次实习后续需要使用到质底法对图像进行操作，因此这里需要将地图进行描摹从而可删除不必要元素并可对各市域进行编辑操作。可以使用CorelDRAW提供的描摹工具进行图边描摹。描摹工具包括中心线描摹、快速描摹和手动描摹，每种工具都适用于不同的分析情况，本次实习使用的是中心线描摹，其描摹效果最理想。

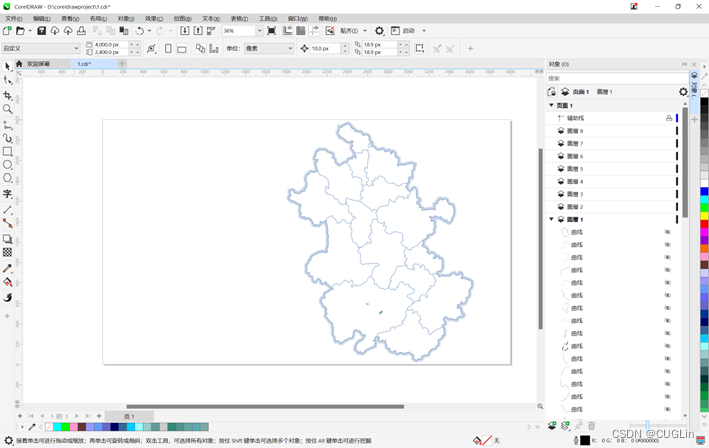

描摹完成后，将图中不需要的要素如文字和数字删除，仅留下后续需要使用的地图要素数据。如图6.1.1所示：

图6.1.1 编辑底图

6.2绘制图表

专题地图制作的统计图表法是一种在地图上通过运用统计图表来展示各种数据的方法。这种方法通过将统计数据和地理信息相结合，以直观的方式表达数据的空间分布和变化趋势。在专题地图中，统计图表法包括柱状图、饼图、折线图、散点图等多种形式，这些图表可以在地图上按地理位置进行标注，使得数据的空间特征更加明显。

使用柱状图可以清晰地展示不同区域在某一特定指标上的比较情况，通过柱的高度或长度直观显示数据的大小差异。饼图则适用于显示各部分占总体的比例关系，常用于反映各区域在某一总量中的构成情况。折线图常用于表示某一指标在时间上的变化趋势，通过在地图上连接各地理位置的点来展示数据的变化轨迹。散点图则通过在地图上绘制点的方式展示数据的分布密度和相关性，点的大小和颜色可以用来区分不同的数值范围或类别。

统计图表法在专题地图制作中的应用不仅增强了地图的可读性和信息传达的效率，还可以帮助用户快速识别和理解复杂的空间数据模式。

Microsoft Excel提供了一系列用于表格数据可视化的图表工具，使用户能够以直观的方式展示和分析数据。这些可视化图表工具包括柱状图、折线图、饼图、散点图、面积图、条形图、雷达图等多种形式，每种形式都有其特定的适用场景和优势。

本次实习计划使用统计图表法进行地图信息表示，因此需要绘制相应图表，此前已经进行过数据清洗和统计操作，这里可直接在统计数据上进行表格生成。

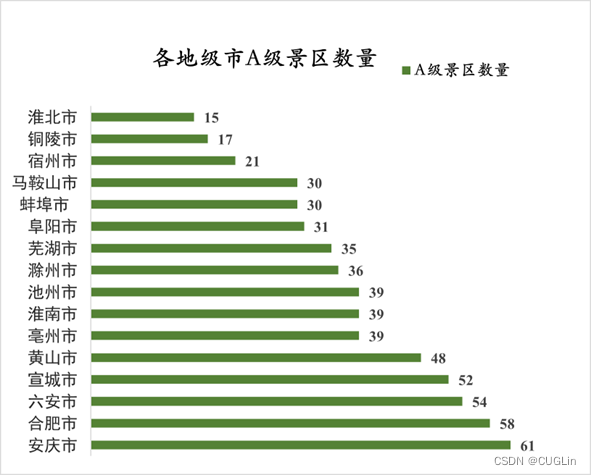

安徽省共有16个地级市，因此需要绘制一个一目了然并且可以通过图表了解到整体数据和各地级市数据的统计图，故这里采用了柱状图进行展示，如图6.2.1所示：

图6.2.1 各地级市A级景区数量柱状图

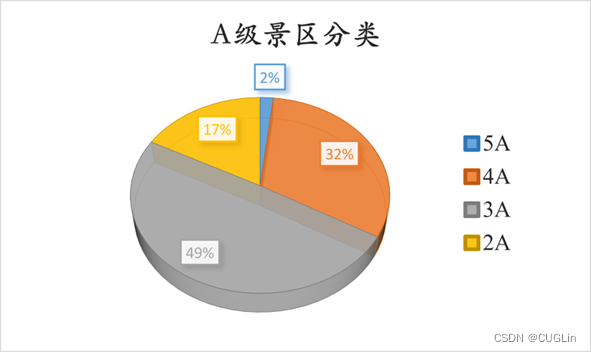

此外，为了体安徽省A级景区的整体分布情况，这里还可以绘制一个关于安徽省各级别A级景区统计图，由于该数据较少，故可采用更直观、可视化程度更好的饼状图来进行展示，如图6.2.2所示：

图6.2.2 安徽省A级景区分级饼状图

6.3质底法绘图

质底法是专题地图制作方法中的一种，用于显示区域数据的分布和变化情况。这种方法通过将统计数据分配到地图上的行政区划或其他区域单元，并使用不同的颜色或灰度表示数据值的大小。质底法的核心是选择合适的分类方式和颜色梯度，以便直观地展示数据差异。分类方式通常包括等值分级、等间距分级和自然断点分级等，每种方式都有其适用的情境。颜色的选择则需要考虑色觉差异和地图的可读性，避免误导读者。质底法广泛应用于人口密度、收入水平和疾病分布等各类社会经济数据的可视化，是一种直观且易于理解的专题地图制作技术。

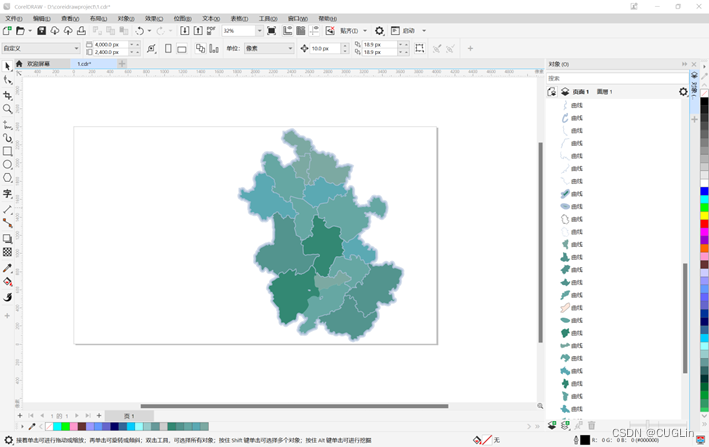

这里，为了区分各地市A级景区分布差异，即选择质底法操作，为每地市填充颜色。本次实习专注于绿色旅游，文明出行，为此整体将采用绿色色系。在第五章中进行过关于A级景区数据分类，这里我们采用如表5.3.1的分类形式，进行质底法操作，如图6.3.1所示：

图6.3.1 质底法绘图

6.4添加定点符号

定点符号法是专题地图制作中的一种常用方法，主要用于表示地理空间中某个现象的分布情况。这种方法通过在地图上使用定量符号（如点、圆圈等）来表示统计数据的发生地和频次。每个符号代表一定数量的某种现象，符号的大小和密度反映数据的浓度和分布特点。定点符号法强调精确的位置，适用于显示现象在空间中的离散分布，如人口分布、疾病案例、商业网点等。

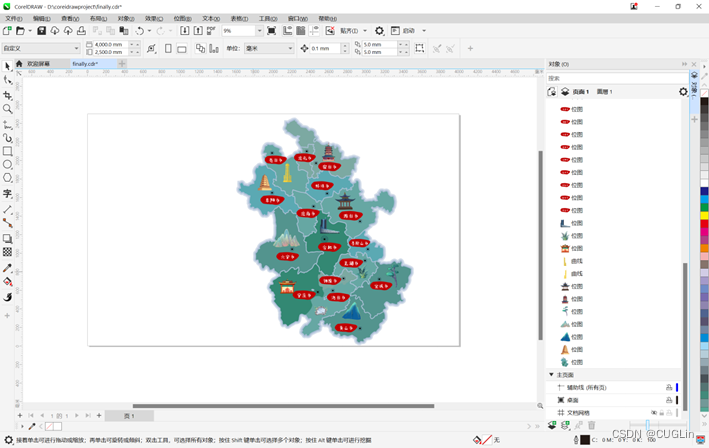

本次地图制作使用的第三种方法即为定点符号法，由于本次实习专注于安徽省A级景区的分布情况，因此，这里的特征地物定位为各地级市，并为其配上特征地物，增加可视化效果，呈现更为精彩。这里的特征地物矢量图标来自第三章介绍过的阿里巴巴矢量图标库。如图6.4.1所示：

图6.4.1 定点符号添加

6.5图例添加

专题地图的图例是地图中解释各种符号、颜色和标记含义的重要部分。图例通常放置在地图的边缘，提供对地图符号系统的清晰说明，以确保读者能够准确理解地图所传达的信息。图例包括对不同颜色、图案和符号的解释，这些元素分别代表地图上不同的数据类别或数值范围。图例的设计要求简洁明了，使用的符号应与地图中的一致，避免歧义。同时，图例应具备足够的详细程度，确保不同读者能够正确解读地图信息。

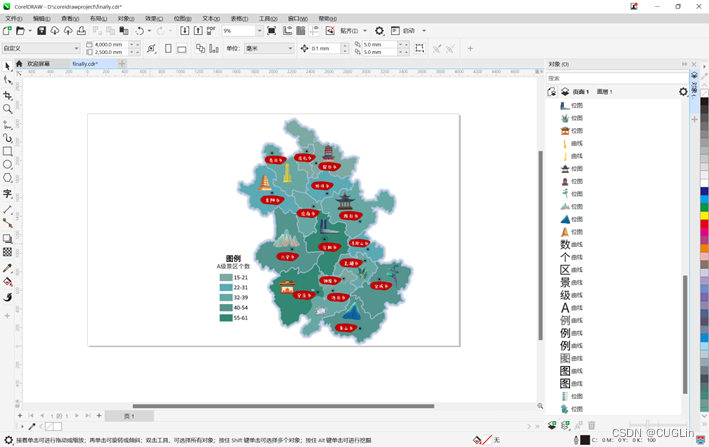

本次地图制作使用了质底法和统计图表法以及定点符号法这三种方法，因此需要添加图例解释其中读者无法直观了解到的地图信息。显然，此前质底法所绘制的图6.3.1的各填充颜色就需要图例来进行说明解释，如图6.5.1所示：

图6.5.1 质底图例添加

6.6添加图表

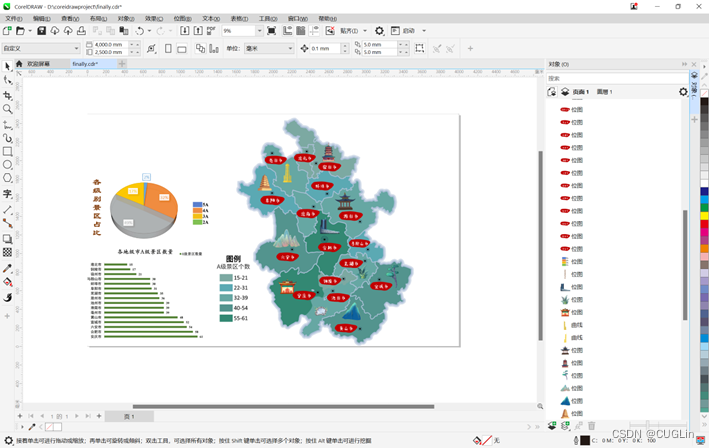

在6.2中，已经形成了相关图表，这里不能为其填充背景，直接将PNG格式的矢量图片导入到地图中，并进行适当的排版，使其位置安排的更加合理得当。如图6.6.1所示：

图6.6.1 图表添加

6.7整饰要素完善

进行完上述地图的绘制，我们的地图样式已基本成型，但还需要添加文字和图标进行进一步的完善。本次实习聚焦的是安徽省A级景区分布格局，旨在推动安徽省旅游经济发展并未研究学者和旅客带来直观参考。因此，地图完善时添加上了审图号（来自底图）、数据来源、地图标题、风格文字和风格图标，结果图片如图6.7.1所示：

图6.7.1 输出地图

七、实习总结

山水一程，三载有幸，在这一个月的不懈努力下，“安徽省A级景区分布”地图终于成功出图并获得了杨老师和同学们的一致好评！回望整个实习过程，深感激动又豁然开朗，努力总归是有回报的，不仅是个人对地图制作有了更加全面和深入的了解，也让我在实践中提升了自己的专业技能和问题解决能力。

专题地图的绘制，首先需要明确其背景和目的。在“安徽省A级景区分布”地图的案例中，背景是安徽省丰富的旅游资源和日益增长的旅游需求，目的是通过地图的形式直观展示安徽省内A级景区的分布情况，为学者研究、旅游规划、游客出行提供参考。在数据获取阶段，我学习了如何通过各种渠道搜集、筛选和整理与安徽省A级景区相关的数据。这包括从官方网站、统计年报、旅游部门等获取景区的名称、等级、位置等基本信息，并对数据进行清洗和整理，确保数据的准确性和完整性。接下来是数据处理阶段。在这一阶段，我利用所学的地理信息系统（GIS）技术和工具，对获取的数据进行空间化处理，包括将景区的位置信息转换为地图上的空间坐标，并根据景区的等级进行符号化设计，以便在地图上直观展示。

最后的地图绘制阶段。在这一阶段，我结合地图设计的原则和技巧，利用CorelDRAW软件绘制了“安徽省A级景区分布”地图。在绘制过程中，我注重地图的整体布局、色彩搭配和符号设计，力求使地图既准确又美观。同时，我也对地图进行了多次修改和优化，以确保其能够准确、清晰地传达信息。

“追风赶月莫停留，平芜尽处是春山。”通过这次实习，我不仅掌握了专题地图制作的全过程，也提升了自己的数据分析和处理能力、GIS软件应用能力以及地图设计能力。同时，我也深刻体会到了团队合作的重要性，学会了如何与他人有效沟通和协作。这些经验和技能将对我未来的学习和工作产生积极的影响。
