保护接零和保护接地

保护接零定义：设备平常不带电，故障时会带危险电压的部位和零线做连接，适用于电源工作点接地的系统中。
这个系统，会在外壳带电的情况下回流到零线 对零线有电压形成短路电流会对上一级的空气开关跳闸。

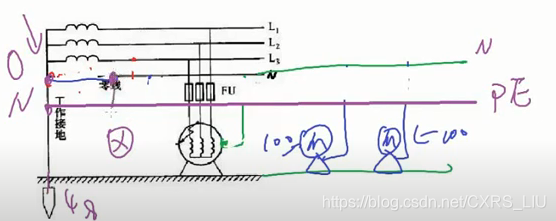

缺点：多台设备的大厂，如果每台设备都保护接零，当零线某部分断路，如果有单相设备或者三相不平衡设备使用，会造成每个设备的外壳都带220v电压，十分危险。这种第一代的系统是TN-C系统。

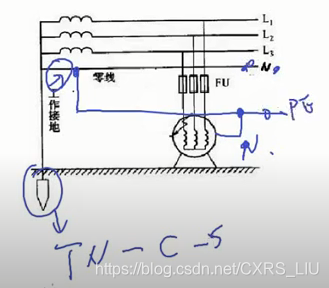

TN-C-S系统PE和N部分共用。

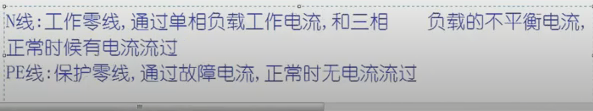

所以引入第三代保护接零系统：PE线 类似N2 为了防止 N 被烧断后 导致设备带电状态的发生。前提PE线很少会烧断，因为单相设备短路烧断的是零线。这种系统叫TN-S系统



保护接零的工作原理：通过PE线与故障相线形成短路，加大故障电流，促使保护装置加速动作或者越级保护。

PE线本质是零线 但是习惯都叫地线，真正的地线是接地线。
设备外壳接零同时又接到接地桩的叫重复接地。重复接地是放置PE线断路导致危险而做的分压接地。
