基于G6的弓字形流程图

需求

现在有个需求是类似于步骤条、流程图，但是节点比较多。
搜了很多类似组件，还是有各种问题。

尝试过的已有组件

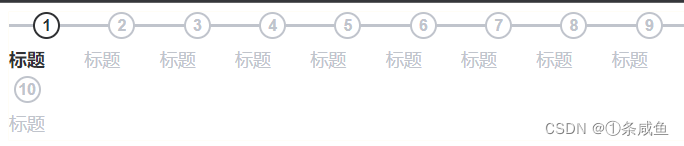

一开始用的是element-ui自带的步骤条组件（下图所示），但是节点过多，宽度不够的时候，换行就是直接从新一行开始接上，但是这样节点一多就不美观，不够直观。

后面尝试用G6自带的一些例子做改动，但是G6的整体走向都是从左往右，或者从上往下扩展。也尝试过用Grid网格布局，但是有个bug怎么也弄不好。

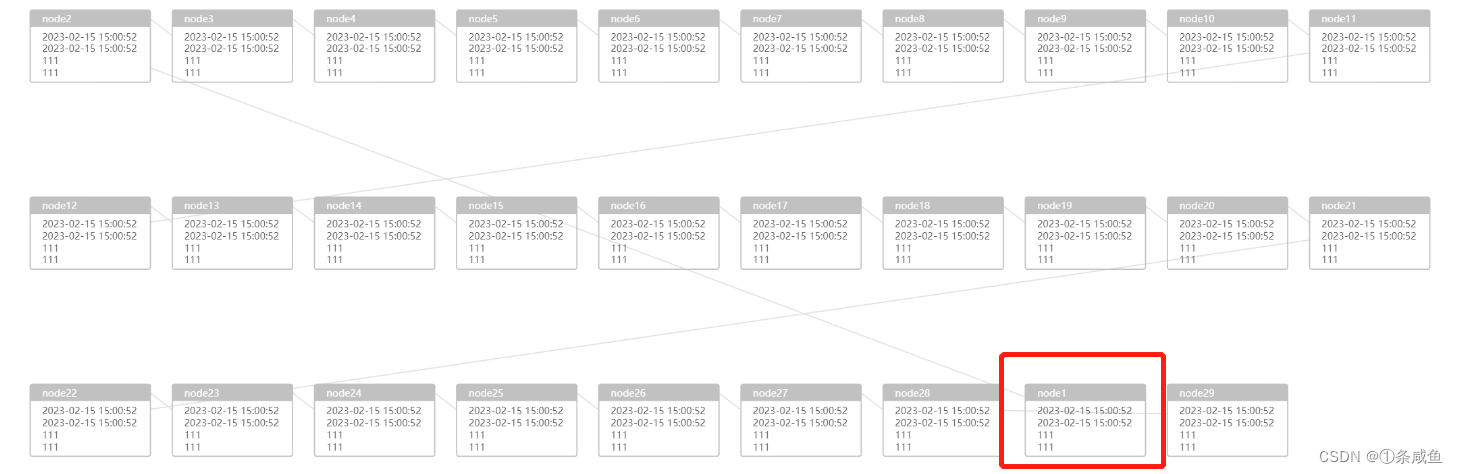

bug：每次第一个节点都会跑到最后面，然后第二个节点放第一位，这样就会有一条线穿过了整个流程图。（所有的配置都是根据官方例子写的，还是有问题就很无语…）

组件

后面就只能是基于G6的基础上，固定节点大小，手动计算节点位置。
缺点：固定节点大小，有些标题很短的就会有很多空位，标题很长的就会超出节点大小

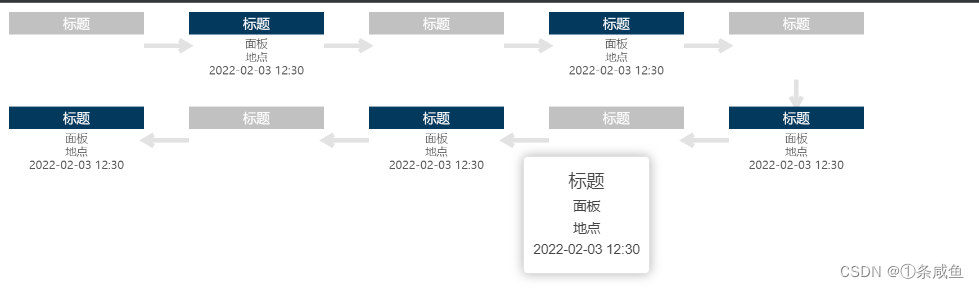

效果图

• 深色的为已完成流程，灰色的为待办。
• 因为是固定节点大小，为了预防节点标题过长，设置了标题超长部分用...截取，并设置了tooltip显示全部内容
• 组件整体可以随窗口大小变化，每行显示的节点数量根据窗体大小自适应

实现

节点样式

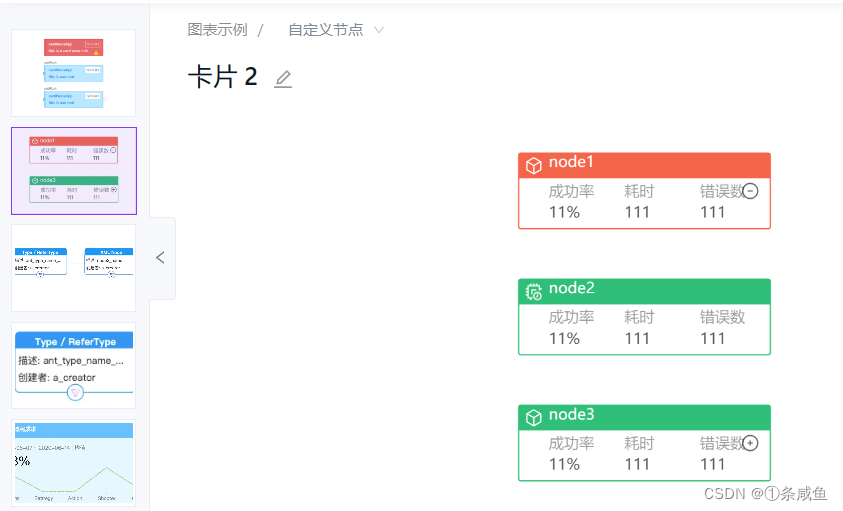

因为是第一次接触 G6 组件，从官网找了个比较切合自己需求的自定义节点进行修改

tooltip

有时候会有这么个需求，要求鼠标悬浮的时候，显示该节点的详细内容

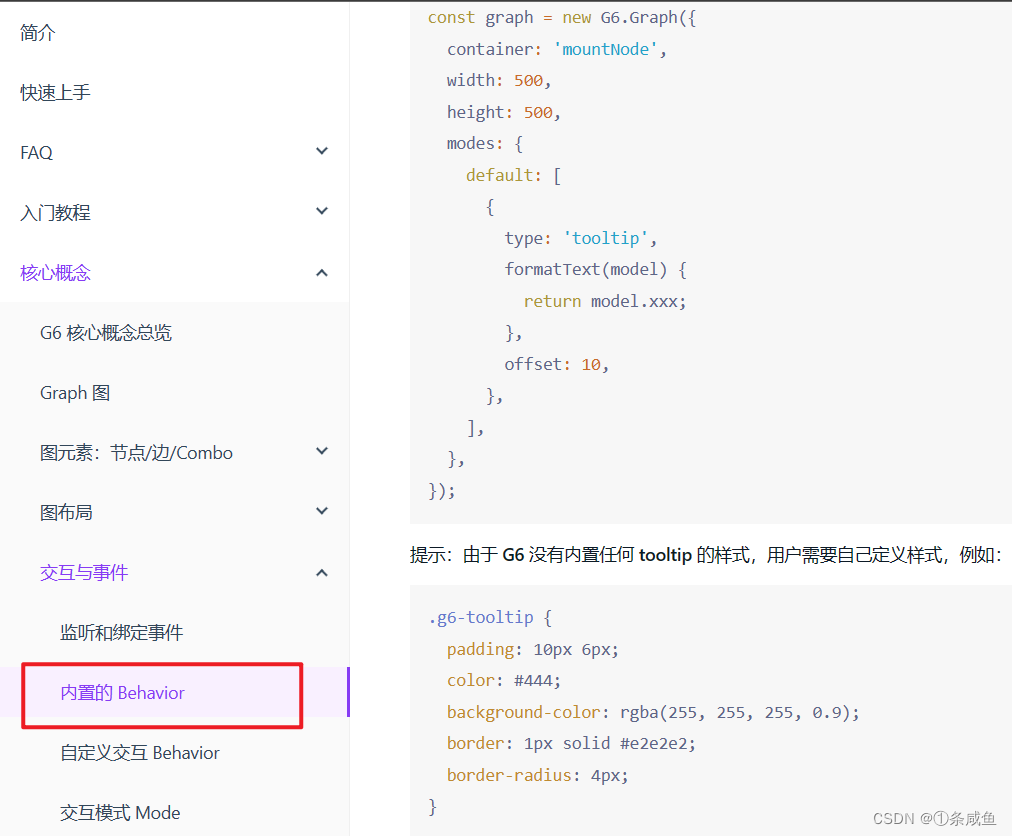

• 一开始用的是内置的behavior的方法实现的

  但是这里有个问题，tooltip 会出现偏移，无论怎么设置offset也没用。后面搜了很久都没有在网上找到类似的问题，就把这个认为又是自己写的代码的未解之谜…
  然后当我用了plugin这种方法实现的时候，意外搜到了出现类似问题的博客（点击可查看），但是没实验过不知道是否真的能解决

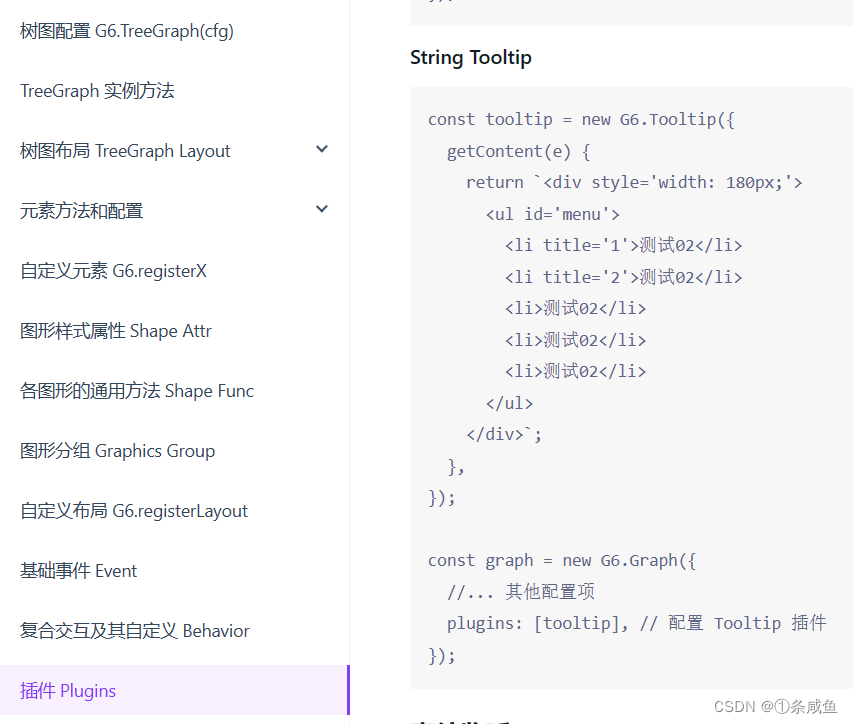

• 插件 plugin
  后面直接用了官网给的例子，没有任何坑，功能正常~


节点自适应

流程图自适应的效果，从另一个角度看就是每行显示的节点数量根据窗口大小进行变化。
在初始化G6组件的方法后，添加一个监听resize的方法，根据 G6 现有的宽度再除以节点大小，就可以直到一行有多少个节点。
先把现有的G6组件this.graph.destroy()，再重新初始化G6组件即可。

if (typeof window !== 'undefined') {
    window.onresize = () => {
        if (!this.graph || this.graph.get('destroyed')) return;
        if (!this.$refs.flowChart || !this.$refs.flowChart.scrollWidth || !this.$refs.flowChart.scrollHeight) return;

        let height = this.$refs.flowChart.offsetHeight, width = this.$refs.flowChart.offsetWidth;
        this.cols = Math.floor(width / 160);
        this.graph.destroy();
        this.initG6(this.list);
    };
}

一些奇奇怪怪的问题

• 节点大小过小的时候，箭头会向下倾斜，如下图所示

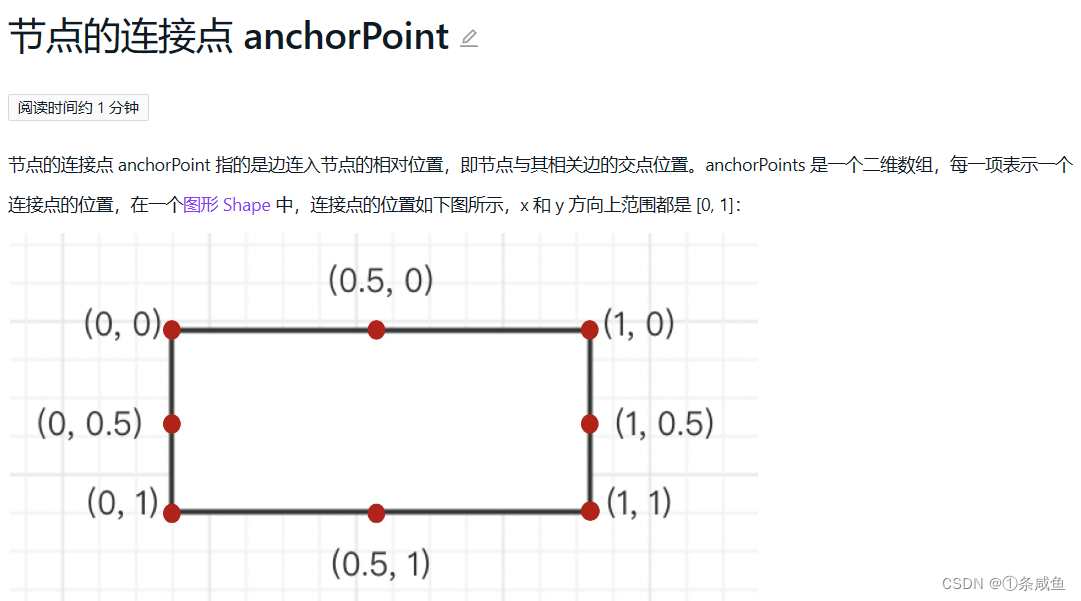

  解决方法：设置节点的连接点anchorPoints

  将连接节点的边有可能接触到的点都添加到节点数据中，这样边就可以水平连接了

nodes: [
    {
      id: 'node1',
      label: 'node1',
      x: 100,
      y: 200,
      // 该节点可选的连接点集合，该点有两个可选的连接点
      anchorPoints: [
        [0, 1],
        [0.5, 1],
      ],
      type: 'rect',
    }
]

---

NPM 下载地址，附上 vue封装组件并上传到 npm 教程
