常用制冷剂绝对压力求取饱和温度C语言计算

制冷剂饱和压力C语言计算

一、引言

在空调与制冷系统中，制冷剂承担着热量传递的关键任务，其性能直接影响着整个系统的制冷效果和运行效率。而制冷剂的饱和温度与压力之间存在着紧密的对应关系，这一关系不仅是制冷系统设计的基础，也是后续维护、故障诊断的重要依据。本文将详细介绍常见制冷剂 R22、R410A、R404A 以及 R32 的温度压力对照关系，并阐述其在制冷系统中的应用及故障诊断方法，同时提供用于获取饱和温度的 C 语言函数。

二、制冷剂的作用与分类

（一）制冷剂的作用

制冷剂犹如制冷系统的 “血液”，在系统内循环流动，通过在蒸发器中吸收热量而汽化，在冷凝器中释放热量而液化，实现热量从低温区域向高温区域的转移，从而达到制冷的目的。

（二）常见制冷剂分类及特点

R22（二氟一氯甲烷，属于 HCFC 类）

特点：曾经是应用极为广泛的中温制冷剂，具有良好的热力学性能和化学稳定性。但其对臭氧层有破坏作用，根据《蒙特利尔议定书》相关规定，已逐步被淘汰。不过，在一些老旧设备中仍在使用。

应用场景：主要用于家用空调、中小型商用制冷设备等。

R410A（由质量分数为 50% 的 R32 和 50% 的 R125 组成的近共沸混合制冷剂，属于 HFC 类）

特点：具有较高的制冷效率，其工作压力比 R22 高约 60%，能实现更高效的制冷。且 ODP（消耗臭氧层潜能值）为 0，对环境相对友好。

应用场景：广泛应用于新型家用空调、商用空调系统，是目前市场上主流的空调制冷剂。

R404A（由 R125、R143a 和 R134a 按一定比例混合而成的非共沸混合制冷剂，属于 HFC 类）

特点：适用于中低温制冷系统，具有良好的低温性能。但其 GWP（全球变暖潜能值）较高，对全球气候变暖有较大影响。

应用场景：常用于冷库、冷藏车等低温制冷设备。

R32（二氟甲烷，属于 HFC 类）

特点：ODP 为 0，GWP 相对较低，具有较高的能效比，充注量相对较少，且易燃易爆，在使用和安装过程中需要特别注意安全。

应用场景：在家用空调领域逐渐得到推广应用，是一种具有发展潜力的环保型制冷剂。

三、制冷剂温度压力对照表（压力单位：bar）

（一）R22 制冷剂温度压力对照表

压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)
1.00	-41.091	11.00	26.953	21.00	53.430
1.50	-32.077	11.50	28.634	21.50	54.480
2.00	-25.177	12.00	30.261	22.00	55.512
2.50	-19.508	12.50	31.839	22.50	56.527
3.00	-14.654	13.00	33.371	23.00	57.526
3.50	-10.384	13.50	34.860	23.50	58.508
4.00	-6.556	14.00	36.308	24.00	59.475
4.50	-3.075	14.50	37.719	24.50	60.427
5.00	0.124	15.00	39.095	25.00	61.364
5.50	3.091	15.50	40.437	25.50	62.288
6.00	5.861	16.00	41.748	26.00	63.198
6.50	8.464	16.50	43.029	26.50	64.095
7.00	10.920	17.00	44.281	27.00	64.980
7.50	13.249	17.50	45.506	27.50	65.852
8.00	15.465	18.00	46.706	28.00	66.712
8.50	17.580	18.50	47.882	28.50	67.561
9.00	19.604	19.00	49.034	29.00	68.399
9.50	21.547	19.50	50.164	29.50	69.226
10.00	23.415	20.00	51.273	30.00	70.042
10.50	25.216	20.50	52.361	-	-

（二）R410A 制冷剂温度压力对照表

压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)
1.00	-51.623	11.00	10.471	21.00	34.276
1.50	-43.327	11.50	11.988	21.50	35.215
2.00	-36.992	12.00	13.457	22.00	36.139
2.50	-31.795	12.50	14.879	22.50	37.047
3.00	-27.351	13.00	16.260	23.00	37.939
3.50	-23.448	13.50	17.602	23.50	38.817
4.00	-19.953	14.00	18.906	24.00	39.680
4.50	-16.779	14.50	20.176	24.50	40.531
5.00	-13.863	15.00	21.414	25.00	41.368
5.50	-11.162	15.50	22.621	25.50	42.192
6.00	-8.643	16.00	23.799	26.00	43.004
6.50	-6.277	16.50	24.949	26.50	43.804
7.00	-4.046	17.00	26.074	27.00	44.592
7.50	-1.933	17.50	27.174	27.50	45.370
8.00	0.076	18.00	28.251	28.00	46.136
8.50	1.993	18.50	29.305	28.50	46.892
9.00	3.826	19.00	30.338	29.00	47.638
9.50	5.584	19.50	31.351	29.50	48.374
10.00	7.274	20.00	32.344	30.00	49.101
10.50	8.901	20.50	33.319	30.50	49.818
-	-	-	-	31.00	50.525

（三）R404A 制冷剂温度压力对照表

压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)
1.00	-45.743	11.00	20.520	21.00	46.147
1.50	-36.982	11.50	22.153	21.50	47.157
2.00	-30.268	12.00	23.734	22.00	48.149
2.50	-24.747	12.50	25.266	22.50	49.124
3.00	-20.017	13.00	26.753	23.00	50.082
3.50	-15.855	13.50	28.198	23.50	51.024
4.00	-12.123	14.00	29.603	24.00	51.950
4.50	-8.730	14.50	30.971	24.50	52.862
5.00	-5.611	15.00	32.303	25.00	53.759
5.50	-2.718	15.50	33.603	25.50	54.641
6.00	-0.017	16.00	34.872	26.00	55.511
6.50	2.519	16.50	36.111	26.50	56.366
7.00	4.914	17.00	37.322	27.00	57.209
7.50	7.183	17.50	38.506	27.50	58.040
8.00	9.341	18.00	39.665	28.00	58.858
8.50	11.401	18.50	40.800	28.50	59.664
9.00	13.372	19.00	41.912	29.00	60.458
9.50	15.262	19.50	43.001	29.50	61.242
10.00	17.080	20.00	44.070	30.00	62.014
10.50	18.831	20.50	45

（四） R32制冷剂温度压力对照表

压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)	压力 (bar)	饱和温度 (°C)
1	-51.9	12	12.7	23	36.9
1.5	-43.6	12.5	14.2	23.5	37.8
2	-37.3	13	15.5	24	38.7
2.5	-32.2	13.5	16.8	24.5	39.5
3	-27.7	14	18.1	25	40.4
3.5	-23.9	14.5	19.4	25.5	41.2
4	-20.4	15	20.6	26	42.0
4.5	-17.2	15.5	21.8	26.5	42.8
5	-14.3	16	23.0	27	43.6
5.5	-11.7	16.5	24.1	27.5	44.3
6	-9.2	17	25.2	28	45.1
6.5	-6.8	17.5	26.3	28.5	45.8
7	-4.6	18	27.4	29	46.6
7.5	-2.5	18.5	28.4	29.5	47.3
8	-0.5	19	29.4	30	48.0
8.5	1.4	19.5	30.4	30.5	48.7
9	3.2	20	31.4	31	49.4
9.5	4.9	20.5	32.4	31.5	50.1
10	6.6	21	33.3	32	50.8
10.5	8.2	21.5	34.3	32.5	51.5
11	9.8	22	35.2	33	52.2
11.5	11.3	22.5	36.1	33.5	52.8
-	-	-	-	34	53.5
-	-	-	-	34.5	54.1

四、用于获取饱和温度的 C 语言函数

getSaturationTemperature 函数的主要功能是根据输入的压力值和制冷剂类型，计算并返回对应的饱和温度。它采用线性插值的方法，在已知的压力 - 温度数据集中查找合适的区间，然后根据该区间的两个端点数据进行插值计算。下面详细介绍其计算逻辑：

计算逻辑步骤

1. 确定数据范围和步长：

   • 假设压力范围是从 basePressure（这里是 1000 毫巴）到 30000 毫巴，压力步长为 pressureStep（这里是 500 毫巴）。
   • 根据压力范围和步长，计算出数据集的大小 size。

2. 选择对应的制冷剂数据集：

   • 根据输入的制冷剂类型 type，通过 switch 语句选择对应的饱和温度数组 data。

3. 计算插值区间：

   • 根据输入的压力值 pressure 和 basePressure、pressureStep 计算出压力值所在的索引 index。
   • 检查 index 是否在有效范围内（即 0 到 size - 2 之间），如果不在范围内则返回 -1 表示错误。

4. 确定插值区间的端点：

   • 根据 index 计算出该区间的两个压力端点 p1 和 p2。
   • 从对应的温度数据集中取出这两个压力端点对应的温度值 t1 和 t2。

5. 进行线性插值计算：

   • 使用线性插值公式 $T=T_1+\frac{(P-P_1)(T_2-T_1)}{P_2-P_1}$ 进行计算，其中 $P$ 是输入的压力值，$P_1$ 和 $P_2$ 是区间的压力端点，$T_1$ 和 $T_2$ 是对应的温度端点，$T$ 是插值得到的温度值。
   • 在代码中，interpolated = t1 + ((pressure - p1) * (t2 - t1) / (p2 - p1)); 实现了这个公式的计算。

#include <stdio.h>

// 枚举类型表示制冷剂种类
typedef enum {
    R22=0,
    R410A=1,
    R404A=2,
    R32=3,
    ALL_Refrigerant
} Refrigerant;

// 全局变量：不同制冷剂的饱和温度数组
const int RefrigerantData[ALL_Refrigerant][70] =
{
	//r22Data
	{
    -410, -321, -252, -195, -147, -104, -66, -31,
    1, 31, 59, 85, 109, 132, 155, 176, 196, 215,
    234, 252, 269, 286, 303, 318, 334, 349, 363, 377,
    391, 404, 417, 430, 443, 455, 467, 479, 490, 502,
    513, 524, 534, 545, 555, 565, 575, 585, 595, 604,
    614, 623, 632, 641, 650, 659, 667, 676, 684, 692,
    700
},
//r410AData
{
    -516, -433, -370, -318, -274, -234, -200, -168,
    -139, -112, -86, -63, -40, -19, 1, 20, 38, 56,
    73, 89, 105, 120, 135, 149, 163, 176, 189, 202,
    214, 226, 238, 249, 261, 272, 283, 293, 303, 314,
    323, 333, 343, 352, 361, 370, 379, 388, 397, 405,
    414, 422, 430, 438, 446, 454, 461, 469, 476, 484,
    491, 498, 505
},
//r404AData
{
    -457, -370, -303, -247, -200, -159, -121, -87,
    -56, -27, 0, 25, 49, 72, 93, 114, 134, 153,
    171, 188, 205, 222, 237, 253, 268, 282, 296, 310,
    323, 336, 349, 361, 373, 385, 397, 408, 419, 430,
    441, 451, 461, 472, 481, 491, 501, 510, 519, 529,
    538, 546, 555, 564, 572, 580, 589, 597, 605, 612,
    620, 628, 635
},
//r32Data
{
    -519, -436, -373, -322, -277, -239, -204, -172,
    -143, -117, -92, -68, -46, -25, -5, 14, 32, 49,
    66, 82, 98, 113, 127, 142, 155, 168, 181, 194,
    206, 218, 230, 241, 252, 263, 274, 284, 294, 304,
    314, 324, 333, 343, 352, 361, 369, 378, 387, 395,
    404, 412, 420, 428, 436, 443, 451, 458, 466, 473,
    480, 487, 494, 501, 508, 515, 522, 528, 535, 541
}
};

// 根据压力和制冷剂类型获取饱和温度的函数
int getSaturationTemperature(int pressure, Refrigerant type) {
    // 假设压力范围为1000到30000，步长为500
    const int basePressure = 1000;
    const int pressureStep = 500;
    const int size = (30000 - basePressure) / pressureStep + 1;

    int index;
    int p1, p2, t1, t2;
    int interpolated;

    index = (pressure - basePressure) / pressureStep;
    if (index < 0 || index >= size - 1) {
        return -1; // 表示错误
    }
    p1 = basePressure + index * pressureStep;
    p2 = basePressure + (index + 1) * pressureStep;
    t1 = RefrigerantData[type][index];
    t2 = RefrigerantData[type][index + 1];
    interpolated = t1 + ((pressure - p1) * (t2 - t1) / (p2 - p1));
    return interpolated;
}

int main() {
    int pressure;
    Refrigerant type;
    int result;

    pressure = 1000; // 测试压力值，单位毫巴

    type = R22;
    result = getSaturationTemperature(pressure, type);
    if (result != -1) {

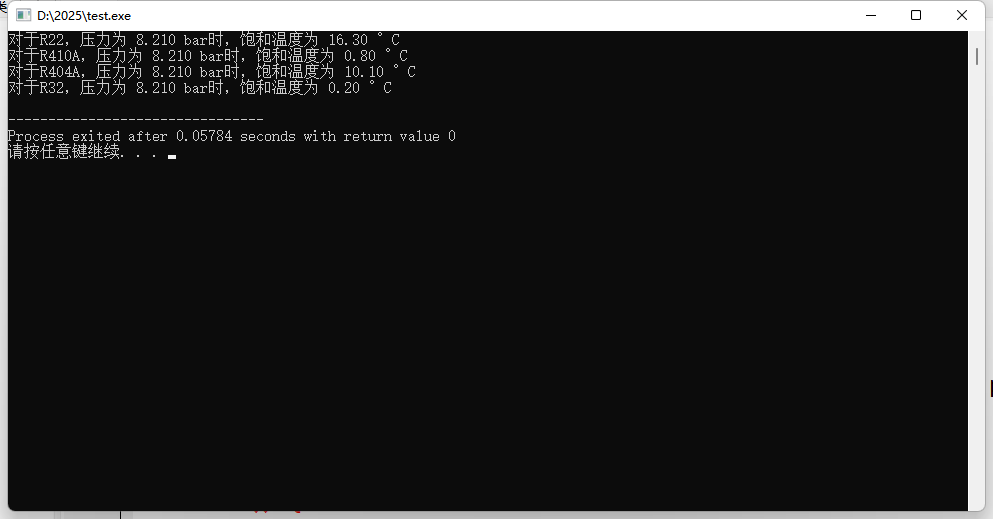

        printf("对于R22，压力为 %0.3f bar时，饱和温度为 %.2f °C\n", pressure/1000.0f, (float)result / 10.0);
    } else {
        printf("对于R22，压力超出范围或类型错误\n");
    }

    type = R410A;
    result = getSaturationTemperature(pressure, type);
    if (result != -1) {
        printf("对于R410A，压力为 %0.3f bar时，饱和温度为 %.2f °C\n", pressure/1000.0f, (float)result / 10.0);
    } else {
        printf("对于R410A，压力超出范围或类型错误\n");
    }

    type = R404A;
    result = getSaturationTemperature(pressure, type);
    if (result != -1) {
        printf("对于R404A，压力为 %0.3f bar时，饱和温度为 %.2f °C\n", pressure/1000.0f, (float)result / 10.0);
    } else {
        printf("对于R404A，压力超出范围或类型错误\n");
    }

    type = R32;
    result = getSaturationTemperature(pressure, type);
    if (result != -1) {
        printf("对于R32，压力为 %0.3f bar时，饱和温度为 %.2f °C\n", pressure/1000.0f, (float)result / 10.0);
    } else {
        printf("对于R32，压力超出范围或类型错误\n");
    }

    return 0;
}
