卡通图像生成

概述

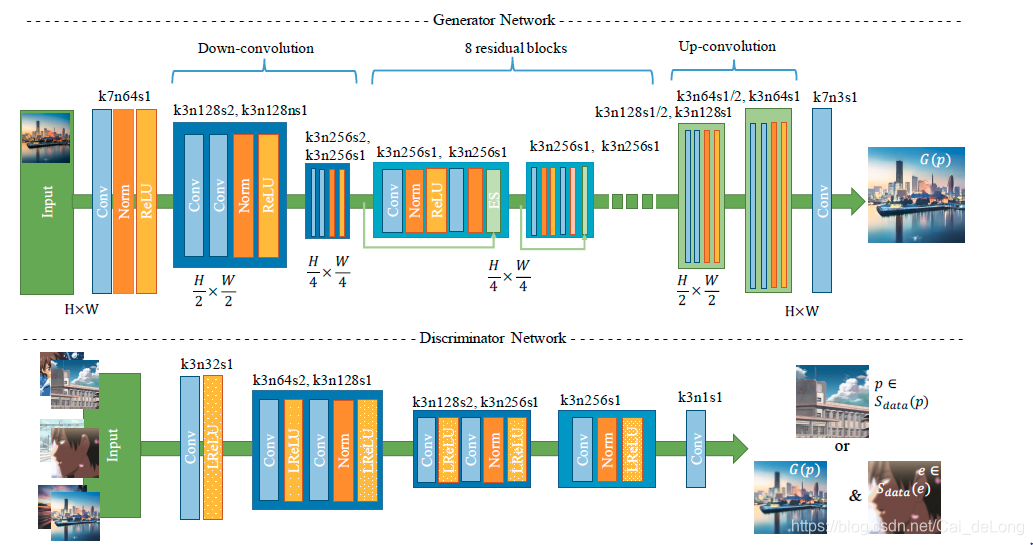

卡通图象生成网络结构如下，以Generative Adversarial Networks(GAN)为基础，其架构包括一个生成器（Generator）和一个判别器（Discriminator），通过迭代训练两个网络（即生成器和判别器），由判别器提供的对抗性损失可以生成卡通化的结果。同时将生成器替换为自编码结构，使得生成器具有更强的生成能力。对于生成器，它希望生成样本尽可能符合真实样本的分布，而判别器则希望尽可能的区分真实样本与生成样本。具体来说，判别器将真实样本判断为正确，记为1；而将生成结果判断为错误，记为0。

编码器输入为真实图片 ，其架构由7 × 7的卷积核，步长为1的卷积层开始，随后紧跟两个降采样块（步长为2），对特征进行提取，对风格图片生成有用的信息将在这个过程中被提取。然后紧接4个残差块（Residual Block），用来重建内容特征。而解码器架构由5个残差块开始，通过两个上采样块（步长为2）来实现对不同风格特征的重建，最后在添加一层使用7 × 7卷积核、步长为1的卷积层，得到最终输出生成的卡通图片结果。

为了辅助生成器生成更好的结果，判别器需要判断输出图像是否是真实的卡通图片。因为判断是否真实依赖于图片本身特征，不需要抽取最高层的图片特征信息，所以可以设计成较为浅层的框架。首先对输入进行卷积核为3 x 3的卷积，然后紧接两个步长为2的卷积块来降低分辨率，并且提取重要的特征信息。最后使用一个3 × 3的卷积层得到最终提取的特征，再与真实标签进行损失计算。如果输入为256 × 256，则输出为64 × 64的PatchGAN形式。这里将Leaky ReLU的参数设置为0.2。

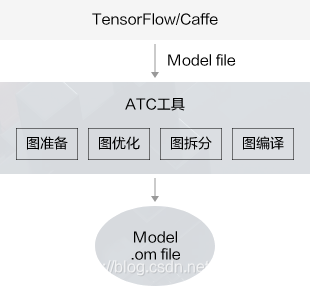

如下图所示，昇腾软件栈中存在一个ATC模型转换工具，针对本应用，我们需要使用该工具将原始模型转换成系统支持的om模型。

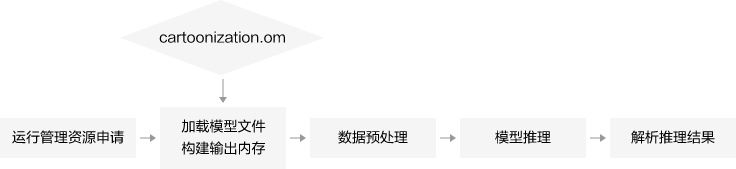

本应用采用了下图所示的模块化设计，通过各模块之间的协调配合完成一张图片的推理输出。

其中各个模块的主要功能点如下所示：

• 1.运行管理资源申请：用于初始化系统内部资源，固定的调用流程。
• 2.加载模型文件并构建输出内存：从文件加载离线模型cartoonization.om数据，需要由用户自行管理模型运行的内存，根据内存中加载的模型获取模型的基本信息包含模型输入、输出数据的数据buffer大小；由模型的基本信息构建模型输出内存，为接下来的模型推理做好准备。
• 3.数据预处理：对读入的图像数据进行预处理，然后构建模型的输入数据。
• 4.模型推理：根据构建好的模型输入数据进行模型推理。
• 5.解析推理结果：根据模型输出，解析模型的推理结果。使用OpenCV将转换后的卡通画数据转化为JPEG。

模型原始链接： https://github.com/taki0112/CartoonGAN-Tensorflow

图像预处理

使用DVPP对读入图片进行解码，并缩放至256 × 256分辨率，以符合网络输入大小；在模型转换时，使用AIPP功能，将unit8的数据转换为fp16格式，将0～255的数值归一化到-1～1，将BGR的图片格式转换为RGB格式。

模型推理结果后处理

后处理模块主要是对模型的推理结果进行格式变换，然后将变换结果反馈给用户。主要过程是先将RGB格式的输出转换为BGR格式，在将-1～1的值映射回0～255，最后将256 × 256的转换结果缩放回原始图像的尺寸大小。

效果展示
