立创开源 | 高压可控硅驱动控制板

本设计电路主要应用于耐高压可控硅的强弱电隔离控制

该设计硬件电路原理图与PCB均在立创硬件开源平台全部开源，有需要的可以去了解：

硬件原理图

（一）硬件介绍

（1）可控硅触发变压器KMB529-101，其触发方式为脉冲触发，且有一定频率要求，需注意！

（2）为了使上面所提到的可控硅触发器触发可控硅实现通断、需设计脉冲发生电路，此处采用NE555设计该电路，使之产生1KHz频率，其外围电路如下所示，经过仿真及示波器测量，其可以实现所需频率的脉冲。

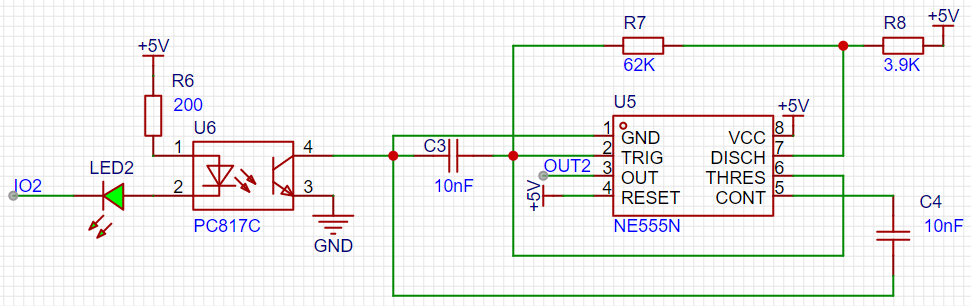

（3）同时，为了可以通过单片机方便控制，做了以下电路与NE555脉冲发生电路相连接，当单片机给出高电平时，NE555不产生脉冲，可控硅触发器不工作，可控硅不导通；当单片机给出低电平时，NE555产生脉冲，可控硅触发器工作，可控硅导通；已实现既定功能。同时增设了LED显示，可以清楚的知道哪一组被触发

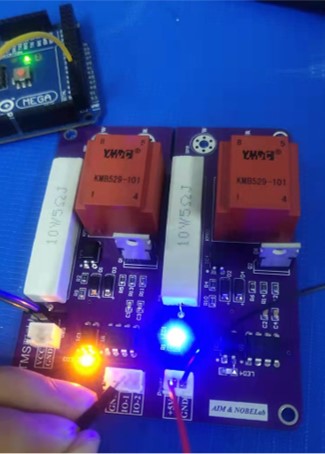

（二）成品展示

左边接线为可控硅上的红白线
