【西南交大电子实习】用ESP32和HX711实现的称重计/电子秤的Arduino代码

已于 2023-07-12 17:59:11 修改
阅读量5.5k 收藏 52
点赞数 10
文章标签： 单片机
于 2023-07-11 13:21:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/CanoSsa7/article/details/131657852
版权

参考🔗：https://randomnerdtutorials.com/esp32-load-cell-hx711/

7月12日 Update：

  • 修改为克g，盎司oz，克拉ct之间的切换
  • 增加计数功能版本代码

需要安装的arduino库

  • Adafruit SSD1306
  • Adafruit GFX 库
  • HX711库
  • PushButton库

后面两个库是用户贡献库，需要注意作者名称，如下图

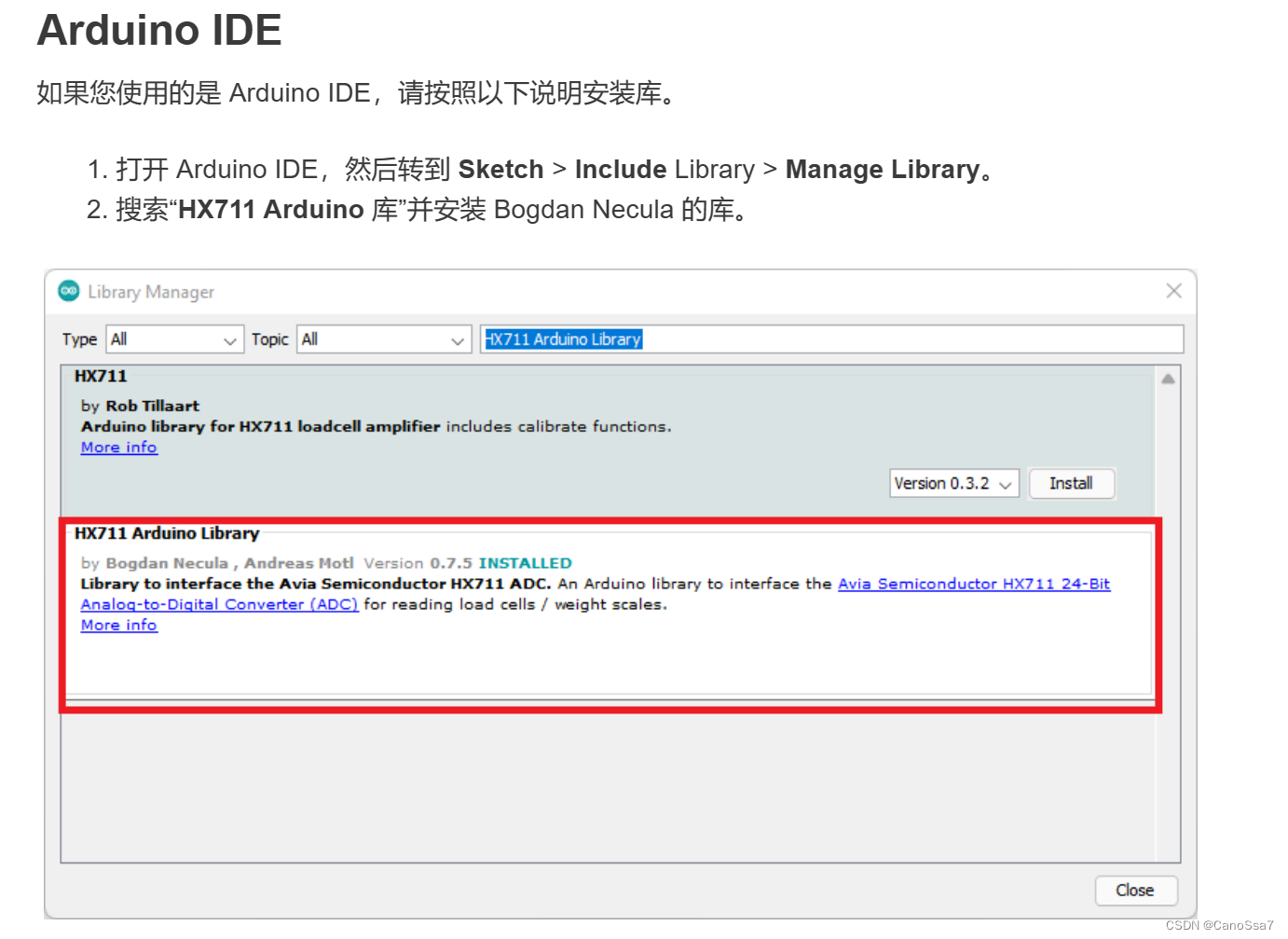

HX711库

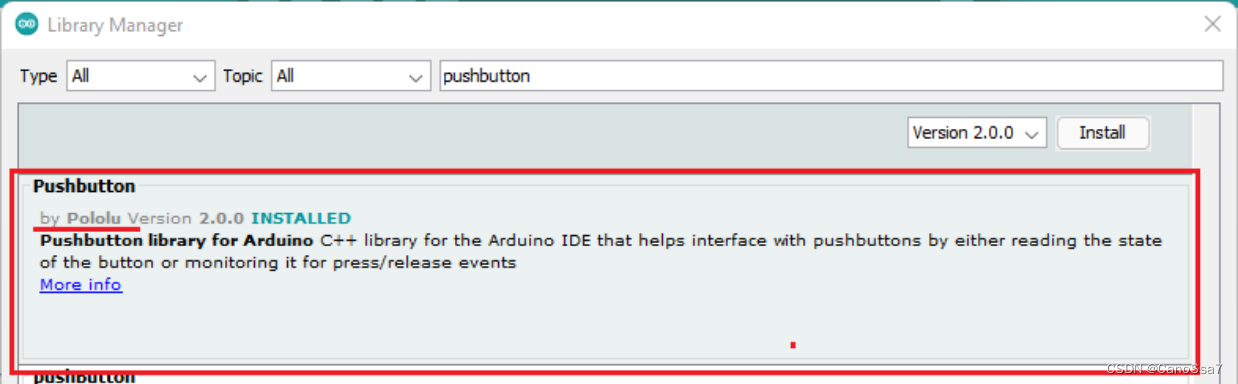

按钮库

获取校准因子

#include <Arduino.h>
#include "soc/rtc.h"
#include "HX711.h"

// HX711 circuit wiring
const int LOADCELL_DOUT_PIN = 4; //HX711的DT引脚
const int LOADCELL_SCK_PIN = 16; //HX711的SCK引脚

HX711 scale;

void setup() {
  Serial.begin(115200); //波特率设置为115200
  // rtc_clk_cpu_freq_set(RTC_CPU_FREQ_80M);
  setCpuFrequencyMhz(RTC_CPU_FREQ_80M);

  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);
}

void loop() {

  if (scale.is_ready()) {
    scale.set_scale();
    Serial.println("Tare... remove any weights from the scale.");
    delay(3000);
    scale.tare();
    Serial.println("Tare done...");
    Serial.print("Place a known weight on the scale...");
    delay(3000);
    long reading = scale.get_units(10);
    Serial.print("Result: ");
    Serial.println(reading);
  }
  else {
    Serial.println("HX711 not found.");
  }
  delay(1000);
}

使用以下公式计算校准系数：

calibration factor = (reading)/(known weight)

每个设备的这个参数不同，需要自己测量

显示“Place a known weight on the scale”后再把物品放上去，tare是“去皮”的意思

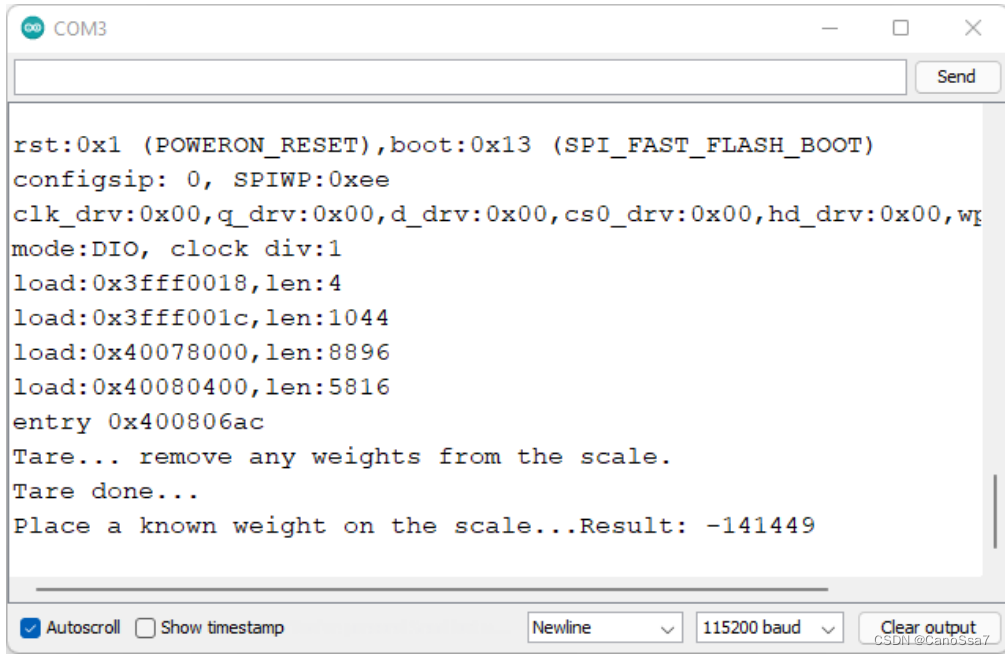

校准称重传感器 Arduino IDE 串行监视器（波特率为115200）

在我们的例子中，读数是 -141449。放置到压力传感器上的物体已知重量为 300g，因此我们的校准因子将为：-141449/300 = -471.497。
参数获取

calibration factor = -141449/300 = -471.497

称重计代码

已更新成克，盎司，克拉之间的切换，自测可行，注意自调引脚


#include <Arduino.h>
#include "HX711.h"
#include "soc/rtc.h"
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Pushbutton.h>
#include <esp32-hal-cpu.h>

// 需要自行更改的引脚有以下4个：
// HX711 circuit wiring
const int LOADCELL_DOUT_PIN = 16; //HX711的DT
const int LOADCELL_SCK_PIN = 4; //HX711的SCK

//Button
#define Tare_BUTTON_PIN 14    //去皮按键
#define Switch_BUTTON_PIN 12  //切换单位按键

#define CALIBRATION_FACTOR 465.344 //校准因子

HX711 scale;
float reading ;
float lastReading ;

//OLED Display
#define SCREEN_WIDTH 128  // OLED display width, in pixels
#define SCREEN_HEIGHT 32  // OLED display height, in pixels

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
#define OLED_RESET -1  // Reset pin # (or -1 if sharing Arduino reset pin)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);



Pushbutton Tare_Button(Tare_BUTTON_PIN);
Pushbutton Switch_Button(Switch_BUTTON_PIN);

int per_unit = 0; //g, oz, ct。单位切换，默认为g，依次为克、盎司、克拉

void displayWeight(float weight) {
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  // Display static text
  display.println("Weight:");
  display.display();
  display.setCursor(0, 15);
  display.setTextSize(2);
  // display.print(weight);

  char weightStr[10];
  if(per_unit == 1){
    weight = 0.0353 * weight;
  }
  else if (per_unit == 2){
    weight = 5 * weight;
  }
  dtostrf(weight, 5, 1, weightStr); //通过函数将float数转换成表示一位小数的字符串
  display.print(weightStr);
  display.print(" ");
  if(per_unit == 0){
    display.print("g");
  }
  else if(per_unit == 1){
    display.print("oz"); //盎司
  }
  else if(per_unit == 2){
    display.print("ct"); //克拉
  }
  display.display();
}

void setup() {
  Serial.begin(115200);
  // rtc_clk_cpu_freq_set(RTC_CPU_FREQ_80M);
  setCpuFrequencyMhz(100);

  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;)

      ;
  }
  delay(2000);
  display.clearDisplay();
  display.setTextColor(WHITE);

  Serial.println("Initializing the scale");
  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);

  scale.set_scale(CALIBRATION_FACTOR);  // this value is obtained by calibrating the scale with known weights; see the README for details
  scale.tare();                         // reset the scale to 0
}

void loop() {
  if (Tare_Button.getSingleDebouncedPress()) { //去皮按键被按下过
    Serial.print("tare...");
    scale.tare();
  }
  if (Switch_Button.getSingleDebouncedPress()){ //切换单位按键被按下过
    Serial.print("switch...");
    // per_unit = !per_unit;
    //0代表g，1代表oz，2代表ct
    if(per_unit == 2){
      per_unit = 0;
    }
    else{
      per_unit++;
    }
  }

  if (scale.wait_ready_timeout(1000)) {
    // reading = round(scale.get_units());
    reading = scale.get_units();
    Serial.print("Weight: ");
    Serial.println(reading);
    if (reading != lastReading) {
      displayWeight(reading);
    }
    lastReading = reading;
  }else {
    Serial.println("HX711 not found.");
  }
}

调试tips

  1. 测校准因子时，建议等到串口能连续输出在0左右的值后，再把测量的物体放上去
  2. 测一部手机时，串口输出值应该在7w到12w之间
  3. 如果出现读值跳变异常，可能是HX711和压力传感器之间的连接问题（我们组的那四个脚甚至需要掰成一个奇怪的形状才能读值正常==
  4. 用来计算校准因子的物品重量最好准确，校准因子和最后的测重值似乎不是线性相关，所以参数差一点点都可能会导致侧重结果误差较大
  5. 测重时，如果初始显示值不为0，可以使用去皮功能调整到0

带计数功能的代码

  • 只使用了两个按键，用切换单位的按键按三下切到计数功能
  • 对单个物品的重量读取是在Getting weight显示结束后
  • 在显示Put时放上要计数的物品

#include <Arduino.h>
#include "HX711.h"
#include "soc/rtc.h"
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <Pushbutton.h>
#include <esp32-hal-cpu.h>

// HX711 circuit wiring
const int LOADCELL_DOUT_PIN = 16;
const int LOADCELL_SCK_PIN = 4;

//Button
#define Tare_BUTTON_PIN 14    //去皮按键
#define Switch_BUTTON_PIN 12  //切换单位按键

HX711 scale;
float reading ;
float lastReading ;
float singleWeight;

#define CALIBRATION_FACTOR 465.344 //校准因子

//OLED Display
#define SCREEN_WIDTH 128  // OLED display width, in pixels
#define SCREEN_HEIGHT 32  // OLED display height, in pixels

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
#define OLED_RESET -1  // Reset pin # (or -1 if sharing Arduino reset pin)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

Pushbutton Tare_Button(Tare_BUTTON_PIN);
Pushbutton Switch_Button(Switch_BUTTON_PIN);

int per_unit = 0; //g, oz, ct。单位切换，默认为g，依次为克、盎司、克拉、到3时切换到计量模式

void Count(float singleWeight){
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  // Display static text
  display.println("SingleWeight:");
  display.display();

  display.setCursor(0, 15);
  display.setTextSize(2);
  char weightStr[10];
  dtostrf(singleWeight, 5, 1, weightStr); //通过函数将float数转换成表示一位小数的字符串
  display.print(weightStr);
  display.print(" ");
  display.print("g");
  display.display();
  delay(2000);

  Serial.print("Putting things to count on the scale...");
  display.clearDisplay();
  display.setTextSize(2);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  // Display static text
  display.println("Put");
  display.display();
  delay(3000);
  reading = scale.get_units();

  int Quantity = round(reading / singleWeight);
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  // Display static text
  display.println("Quantity:");
  display.display();

  display.setCursor(0, 15);
  display.setTextSize(2);
  display.print(Quantity);
  display.display();
  delay(3000);
}
void displayWeight(float weight) {
  // if(per_unit == 3){
  //   Count();
  //   return;
  // }
  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 0);
  // Display static text
  display.println("Weight:");
  display.display();
  display.setCursor(0, 15);
  display.setTextSize(2);
  // display.print(weight);

  char weightStr[10];
  if(per_unit == 1){
    weight = 0.0353 * weight;
  }
  else if (per_unit == 2){
    weight = 5 * weight;
  }
  dtostrf(weight, 5, 1, weightStr); //通过函数将float数转换成表示一位小数的字符串
  display.print(weightStr);
  display.print(" ");
  if(per_unit == 0){
    display.print("g");
  }
  else if(per_unit == 1){
    display.print("oz"); //盎司
  }
  else if(per_unit == 2){
    display.print("ct"); //克拉
  }
  display.display();
}

void setup() {
  Serial.begin(115200);
  // rtc_clk_cpu_freq_set(RTC_CPU_FREQ_80M);
  setCpuFrequencyMhz(100);

  if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
    Serial.println(F("SSD1306 allocation failed"));
    for (;;)

      ;
  }
  delay(2000);
  display.clearDisplay();
  display.setTextColor(WHITE);

  Serial.println("Initializing the scale");
  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);

  scale.set_scale(CALIBRATION_FACTOR);  // this value is obtained by calibrating the scale with known weights; see the README for details
  scale.tare();                         // reset the scale to 0
}

void loop() {
  if (Tare_Button.getSingleDebouncedPress()) { //去皮按键被按下过
    Serial.print("tare...");
    scale.tare();
  }
  if (Switch_Button.getSingleDebouncedPress()){ //切换单位按键被按下过
    Serial.print("switch...");
    // per_unit = !per_unit;
    //0代表g，1代表oz，2代表ct
    if(per_unit == 3){
      per_unit = 0;
    }
    else{
      per_unit++;
    }
  }

  if (scale.wait_ready_timeout(1000)) {
    // reading = round(scale.get_units());
    reading = scale.get_units();
    if(per_unit == 3){
      Serial.print("Getting singleWeight...");
      display.clearDisplay();
      display.setTextSize(2);
      display.setTextColor(WHITE);
      display.setCursor(0, 0);
      display.println("Getting weight");
      display.display();
      delay(2500);
      reading = scale.get_units();
      singleWeight = reading;
      Count(reading);
      per_unit = 0;
    }
    Serial.print("Weight: ");
    Serial.println(reading);
    if (reading != lastReading) {
      displayWeight(reading);
    }
    lastReading = reading;
  }else {
    Serial.println("HX711 not found.");
  }
}
CanoSsa7
关注
Arduino称重传感器和 HX711 放大器（数字秤）
acktomas的博客
06-24 4888
称重传感器将力转换为可测量的电信号。电信号与施加的力成正比变化。有不同类型的称重传感器：应变片、气动和液压。在本教程中，我们将介绍应变片称重传感器。应变片称重传感器由带有应变片的金属棒组成（在上图中的白色胶水下方）。应变片是一种电子传感器，用于测量物体上的力或应变。当外力施加到物体上时，应变片的阻力会发生变化，这会导致物体的形状（在这种情况下是金属棒）变形。应变片电阻与施加的载荷成正比，这使我们能够计算物体的重量。
arduino IDE环境下ESP32使用带有HX711放大器的称重传感器
qq_49516462的博客
12-20 7651
称重传感器将力转换为可以测量的电信号。电信号与施加的力成比例地变化。称重传感器有不同类型：应变仪、气动式和液压式。在本教程中，我们将介绍应变仪测压元件。应变仪测压元件由一根金属棒和附带的应变仪组成（上图中的白色胶水下）。应变仪是一种测量物体上的力或应变的电传感器。当外力施加到物体上时，应变仪的电阻会发生变化，这会导致物体形状（在这种情况下是金属棒）变形。阻力的变化与施加的载荷成正比，这使我们能够计算物体的重量。通常，测压元件有四个连接在惠斯通电桥上的应变仪（如下所示），使我们能够获得准确的电阻测量值。
HX711 压力传感器学习
最新发布
duierrorshuobu的博客
02-26 1153
通过本文的介绍，我们对 HX711 压力传感器有了全面的了解。从工作原理、硬件连接到软件编程，以及实际应用中的注意事项，都进行了详细的阐述。HX711 作为一款高性能的 A/D 转换器芯片，能够为压力测量应用提供可靠的解决方案。在实际开发中，我们可以根据具体需求对代码进行优化和扩展，实现更加精确和稳定的压力测量。
Arduino跨平台开发——HX711称重传感器
qq_46770059的博客
07-21 2445
博客文章链接：https://blog.yyzt.site/580/.html。获取HX711所读取的重量值，同时可以根据情况手动去皮。
电子秤IC HX711 arduino代码
09-13
用于电子秤芯片 HX711的 arduino 代码，非常简单易用！
micropython的esp32,使用HX711AD模块的电子秤
weixin_51735477的博客
02-17 9336
在研究使用HX711AD模块的电子秤的时候,没有发现适用于micropython的代码,所以本人照着c语言的版本自行写了一个,代码如下. 但是下列代码有些许问题, 1.在等待DT返回高电平的时候,偶尔会直接跳过等待阶段,直接执行24个电平检测信号,导致数据错误. 2.因为读取DT是靠高低电平,来写二进制的,数据精度难以保证. from machine import Pin,Timer,PWM,ADC import utime import ustruct import select from mi
称重传感器HX711的驱动。适用于arduino、ESP32
weixin_48782140的博客
07-05 2041
称重传感器HX711的驱动。适用于arduino、ESP32
智能电子秤arduino+hx711+DS1302+dh11+lcd1602
04-17
本设计是以hx711为基础设计的智能电子秤，主要功能是：1.电子时钟显示（温湿度显示）2.称重 3.声光报警 4.计件
HX711参考资料及51/stm32/stm8/arduino例程
04-22
2、51单片机原程序（LCD1602显示以及数码管显示的5kg电子秤程序）。 3、51下载程序以及驱动（STC-ISP）。 4、HX711AD参考资料（海芯）。 5、HX711AD模块原理图。 6、51仿真程序。 7、参考文档。 8、其他CPU参考例程...
HX711接ESP82661
08-08
在本文中，我们将详细探讨如何将HX711称重压力传感器与ESP8266微控制器连接，以及相关的软件/插件应用。这是一项在物联网(IoT)项目中常见的任务，特别是在需要精确重量测量的场景下。 首先，我们需要了解HX711和ESP...
HX711_hx711库_hx711库使用_hxcpp31_arduino_源码
10-01
- **配置代码**: 在Arduino草图中，`#include <HX711.h>`引入库，然后实例化一个HX711对象并指定数据和时钟引脚。 - **初始化**: 使用`hx711.begin()`函数初始化HX711，通常在`setup()`函数中进行。 - **设置增益**:...
Arduino HX711 程序代码
07-20
HX711 A/D发大器程序代码，用于压力传感器，代码非常简单。
用Arduino秤称重对象-项目开发
03-30
称重物体，并根据体重做出决策。
电子秤：Arduino-HX711电子秤示例
02-15
电子秤 。이노예제코드입니다。 。보만나실다。 드셀（로드셀，A / D보드）모듈（납땜） 리리스트 。리스본제를기실행하다목록입니다。 예제번호 구성품 링크 1个 아두이노 1个 USB케이블 1一 kg 5公斤 1-B kg 10公斤 1个 /케이블 2 1602 IIC液晶屏 2 브레드보드 2 M / M점퍼 3 스위치4개 3 저항/ 10k 3 RGB LED모듈 ※1个번1个구성품，2个는1个+ 2个구성품，3个는1个+2个+3个구성품다。 라이라리 노이브러리가필요하며필요하며노이노리가필요하며。관관브러브러있습니있습니있습니다있습니 GitHub링크 아두이노이라리매니저 HX711 LiquidCrystal_I2C 연결 용법（사용법）-블로그스포 로블
HX711:Arduino库，用于连接Avia Semiconductor HX711 24位模数转换器（ADC）以实现体重秤
05-07
HX711 Arduino库，用于连接以读取称重传感器/体重秤。 它通过相应的目标支持atmelavr ， espressif8266 ， espressif32 ， atmelsam ， teensy和ststm32 。 概要 封锁模式 该库通常以阻塞模式使用，即它将在返回读数之前等待硬件变得可用。 # include " HX711.h " HX711 loadcell; // 1. HX711 circuit wiring const int LOADCELL_DOUT_PIN = 2 ; const int LOADCELL_SCK_PIN = 3 ; // 2. Adjustment settings const long LOADCELL_OFFSET = 50682624 ; const long LOADCELL_DIVIDER = 5895655 ; // 3. I
用于 HX711 的高级自定义 Arduino 库：从 HX711 称重传感器放大器获取数据，并使用 Arduino Uno 和 Mega2560 导入 MATLAB 工作区。-matlab开发
05-29
HX711 附加库通过 ARDUINO 开发了 Matlab 工作区和 HX711 本身之间的两线通信协议，并且一个特定的类提供了一些内置函数来校准称重传感器。 该库已经在 windows 环境下使用 ARDUINO UNO 和 MEGA2560 进行了测试。 如果您使用 Arduino DUE，请使用以下一个： https : //it.mathworks.com/matlabcentral/fileexchange/73693-custom-arduino-due-library-for-hx711 。
Arduino HX711模块(电子秤 )
perseverance51博客
09-22 6962
Arduino HX711模块(电子秤 ) 模块介绍 HX711是一款专为高精度电子秤而设计的24位A/D转换器芯片. 应变片是由敏感栅等构成用于测量应变的元件.电阻应变片的工作原理是基于应变效应制作的，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应的发生变化，这种现象称为“应变效应”. 接口说明 库安装 实例代码 #include <Q2HX711.h> //引用HX711库 const byte hx711_data_pin = 3; //data管脚3
Arduino称重传感器模块 - HX711
HwfvTest的博客
09-17 2993
称重传感器接口用于连接称重传感器，通常是一种称重传感器芯片，如压阻式传感器或称重传感器模块。HX711模块的工作原理是通过称重传感器接口读取传感器产生的微小电压信号，并使用内部放大器将其放大到可以被模数转换器（ADC）读取的范围。通过使用HX711模块，您可以轻松地将称重传感器集成到您的Arduino项目中，实现各种称重和测量任务。此外，根据您使用的具体称重传感器，您可能需要根据传感器的特性进行适当的参数调整，例如增益值和偏移值。函数中，我们初始化了串口通信，并设置了HX711模块的增益值和偏移值。
写一个esp32控制hx711模块的python代码
weixin_42588672的博客
02-11 528
首先，您需要安装必要的库，如pySerial，hx711： pipinstall pyserial pip install hx711
esp8266电子秤
09-06
ESP8266是一款流行的低成本Wi-Fi模块，它整合了TCP/IP网络协议栈，支持微处理器连接到802.11b/g/n Wi-Fi网络。由于其小巧的尺寸和相对较低的成本，ESP8266被广泛应用于物联网(IoT)项目中，例如远程控制、智能家居设备、传感器数据监控等。 电子秤是一种能够测量物体质量的计量设备。当ESP8266与电子秤结合使用时，通常是为了实现远程称重和数据传输功能。例如，可以通过ESP8266模块将电子秤的读数通过Wi-Fi发送到网络，用户可以通过手机、电脑或其他设备远程查看重量数据。这种集成方式在物流、库存管理、健康监测（如婴儿称重、宠物称重）等领域非常有用。 在实现ESP8266电子秤项目时，通常需要以下几个步骤： 1. 首先需要选择合适的电子秤模块，有的电子秤模块自带模拟或数字接口，能够与ESP8266直接连接。 2. 将电子秤的数据输出引脚连接到ESP8266的输入引脚，可能需要通过ADC（模拟-数字转换器）来读取模拟信号。 3. 编写程序代码，使ESP8266能够读取电子秤的数据，然后通过Wi-Fi将数据上传到网络上的服务器或云平台。 4. 可以开发一个简单的用户界面，使用户能够方便地通过移动设备或电脑查看电子秤的数据。
评论 19
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
