Putty串口工具使用

本文主要介绍Putty在windows平台和linux平台（redhat及centos）如何下载、安装，以及做为串口工具使用时的注意事项。

1、Putty下载及安装

1.1 windows 下载及安装

1.1.1 下载

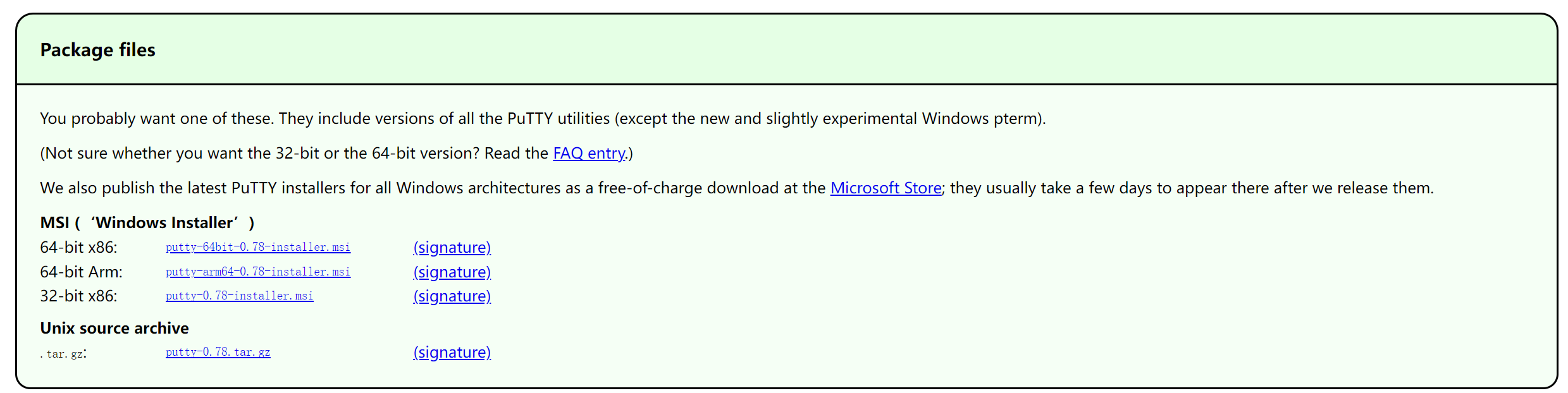

下载网址：Download PuTTY: latest release (0.81)

下载版本（根据操作系统选择32/64位版本）：64-bit x86: putty-64bit-0.78-installer.msi

1.1.2 安装

双击*.msi文件，进行安装。

1.1.3 驱动下载及安装

搜索RS232驱动，下载并安装即可

2.1 Linux 下载及安装

在Redhat或CentOs中可直接使用Yum安装Putty，且自带驱动，无需额外安装。

[user@user ~]$ yum search putty
Loaded plugins: fastestmirror, langpacks
Repodata is over 2 weeks old. Install yum-cron? Or run: yum makecache fast
Determining fastest mirrors
 * base: mirrors.aliyun.com
 * epel: mirrors.bfsu.edu.cn
 * extras: mirrors.aliyun.com
 * updates: mirrors.aliyun.com
============================== N/S matched: putty ==============================
putty.x86_64 : SSH, Telnet and Rlogin client

  Name and summary matches only, use "search all" for everything.

[userC@user ~]$ sudo yum install putty.x86_64
Loaded plugins: fastestmirror, langpacks
Determining fastest mirrors
epel/x86_64/metalink                                     | 6.2 kB     00:00
 * base: mirrors.aliyun.com
 * epel: mirrors.bfsu.edu.cn
 * extras: mirrors.aliyun.com
 * updates: mirrors.aliyun.com
base                                                     | 3.6 kB     00:00
epel                                                     | 4.7 kB     00:00
extras                                                   | 2.9 kB     00:00
updates                                                  | 2.9 kB     00:00
(1/4): epel/x86_64/group_gz                                |  99 kB   00:00
(2/4): epel/x86_64/updateinfo                              | 1.0 MB   00:01
(3/4): epel/x86_64/primary_db                                                                                                                                 | 7.0 MB  00:00:04
(4/4): updates/7/x86_64/primary_db                                                                                                                            |  20 MB  00:00:45
Resolving Dependencies
--> Running transaction check
---> Package putty.x86_64 0:0.76-1.el7 will be installed
--> Finished Dependency Resolution

Dependencies Resolved

=====================================================================================================================================================================================
 Package                                   Arch                                       Version                                         Repository                                Size
=====================================================================================================================================================================================
Installing:
 putty                                     x86_64                                     0.76-1.el7                                      epel                                     1.2 M

Transaction Summary
=====================================================================================================================================================================================
Install  1 Package

Total download size: 1.2 M
Installed size: 6.5 M
Is this ok [y/d/N]: y
Downloading packages:
putty-0.76-1.el7.x86_64.rpm                                                                                                                                   | 1.2 MB  00:00:01
Running transaction check
Running transaction test
Transaction test succeeded
Running transaction
  Installing : putty-0.76-1.el7.x86_64                                                                                                                                           1/1
  Verifying  : putty-0.76-1.el7.x86_64                                                                                                                                           1/1

Installed:
  putty.x86_64 0:0.76-1.el7

Complete!

2. Putty使用

本节主要介绍Putty做为串口工具（serial）时，在Windows平台和Linux平台的使用方法。

2.1 Windows平台

Putty安装完成后，使用串口线连接待测平台（如FPGA）与PC，双击putty.exe打开配置界面：

（1）查看COM口：打开设备管理器（右击我的电脑，管理，设备管理器），查看端口（COM和LPT），来确定当前串口号

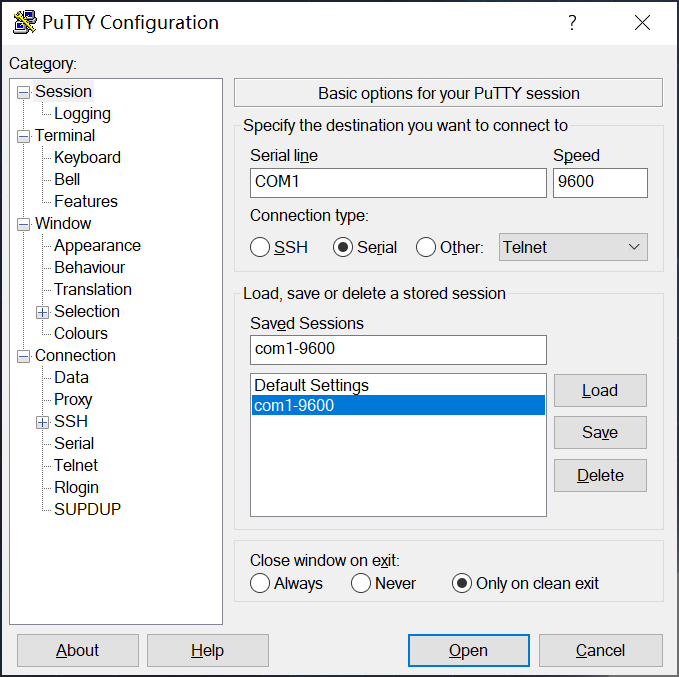

（2）Session选项卡：将Connection Type修改为Serial，将Serial line 设置为对应COM口号，其中序号表征使用的是哪个COM口，将Speed修改为需对应波特率。在配置全部完成后，可将配置通过Saved Sessions保存，以便后续使用。

（3）Terminal选项卡：勾选Implicit CR in every LF，可实现自动换行，其余保持不变即可。

（4）window选项卡：

apperarance——font settings：可设置字体大小

Color：可设置背景颜色与字体颜色

上述配置完成后，可在Session选项卡——Saved Sessions中保存当前配置，以便于下一次直接加载。点击Open即可打开Putty。

2.2 Linux

在linux中要使用sudo权限打开putty 配置界面

sudo putty

（1）使用dmesg | grep tty命令识别设备信息：

dmesg | grep tty

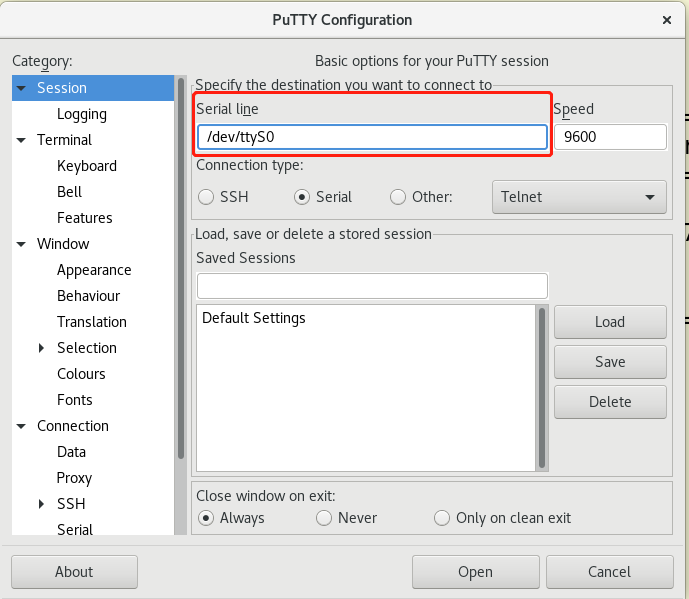

（2）Session选项卡：将Connection Type修改为Serial，将Serial line 由/dev/ttyS0更改为/dev/ttyUSB0，其中序号表征使用的是哪个USB/COM口，将Speed修改为需对应波特率。

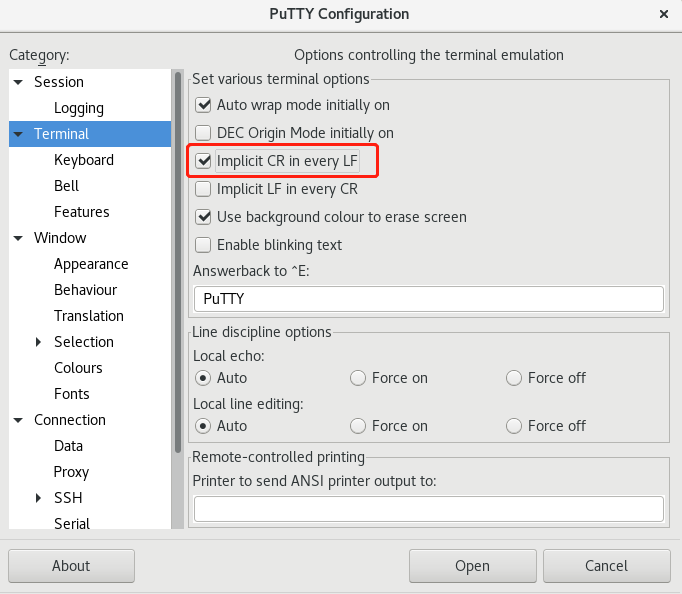

（3）Terminal选项卡：勾选Implicit CR in every LF，可实现自动换行，其余保持不变即可。

（4）Window选项卡：在该选项卡可设置字体大小，串口背景颜色，字体背景颜色等。

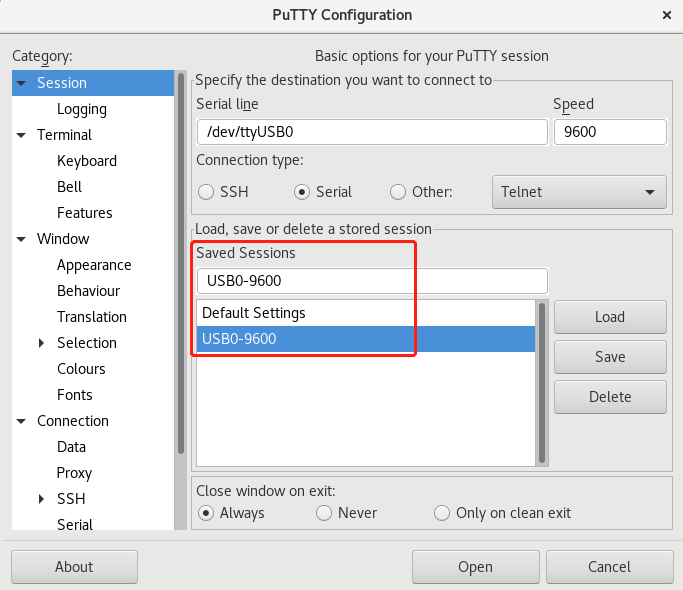

上述配置完成后，可在Session选项卡——Saved Sessions中保存当前配置，以便于下一次直接加载。点击Open即可打开Putty。
