MAC地址格式详解

MAC地址格式详解

以太网编址

在数据链路层,数据帧通常依赖于MAC地址来进行数据交换,它如同公网IP地址一样要求具有全球唯一性,这样才可以识别每一台主机。那么MAC地址如何做到这点?它的格式又是什么?

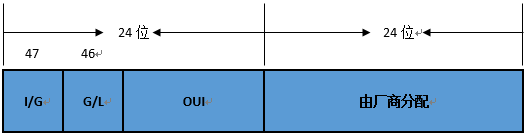

MAC地址,英文全称Medium Access Control,直译为介质访问控制,它通常被固化在每个以太网网卡(NIC,Network Interface Card)。MAC(硬件)地址长48位(6字节),采用十六进制格式,下图说明了48位的MAC地址及其组成部分。


             示例: 00-01-6C-06-A6-29 或 00:01:6C:06:A6:29

组织唯一标识符(OUI)由IEEE(电气和电子工程师协会)分配给厂商,它包含24位。厂商再用剩下的24位(EUI,扩展唯一标识符)为其生产的每个网卡分配一个全球唯一的全局管理地址,一般来说大厂商都会购买多个OUI。

I/G(Individual/Group)位,如果I/G=0,则是某台设备的MAC地址,即单播地址;如果I/G=1,则是多播地址(组播+广播=多播)。

G/L(Global/Local,也称为U/L位,其中U表示Universal)位,如果G/L=0,则是全局管理地址,由IEEE分配;如果G/L=1,则是本地管理地址,是网络管理员为了加强自己对网络管理而指定的地址。

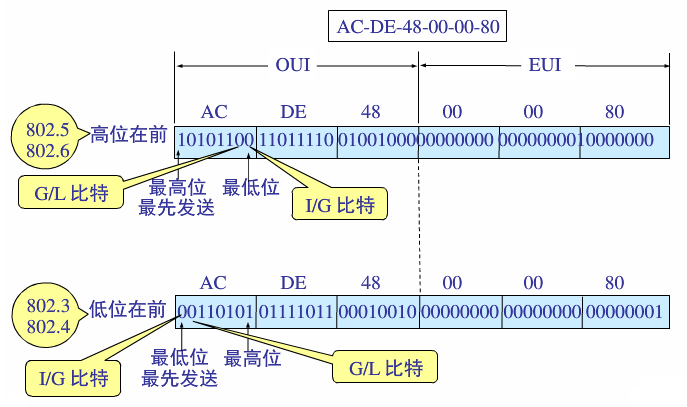

对于I/GG/L位的位置,目前有两种说法,或者说两种格式。

对于数据传输来说,数据是按每个字节中一位一位地传输的,一个字节传输完了才到下一个字节。




第一种,每个字节的高位在前,低位在后,I/GG/L分别在字节中的最低位和次低位,最高位先发送,到了对端还是最高位

第二种,每个字节的低位在前,高位在后,I/G位和G/L分别在字节中的最低位和次低位,最低位先发送,到了对端还是最低位

两种看似不一样,但是结果还是一样的,如果还是弄不懂可以再草稿纸上画一画,不难理解。
