Modsim 在能源系统模拟里的创新实践案例分享​

一、引言

随着智能电网复杂性升级与分布式能源规模化发展，建模与仿真（Modeling and Simulation, Modsim）技术已成为现代能源系统分析的核心工具。通过虚拟环境模拟系统行为，优化性能、降低风险并支持决策，为能源转型提供关键技术支持。

二、Modsim技术框架与核心能力

（一）技术原理与特征

1. 数字孪生体系

建立物理系统的虚拟镜像，实现从设计、运行到维护的全生命周期动态仿真。典型案例包括核电站安全预警系统与风电场功率预测模型。

2. 多学科耦合建模

通过3DEXPERIENCE等平台集成机械、电气、热力学等多物理场模型，支撑复杂系统跨尺度仿真（如光伏-储能-电网协同优化）。

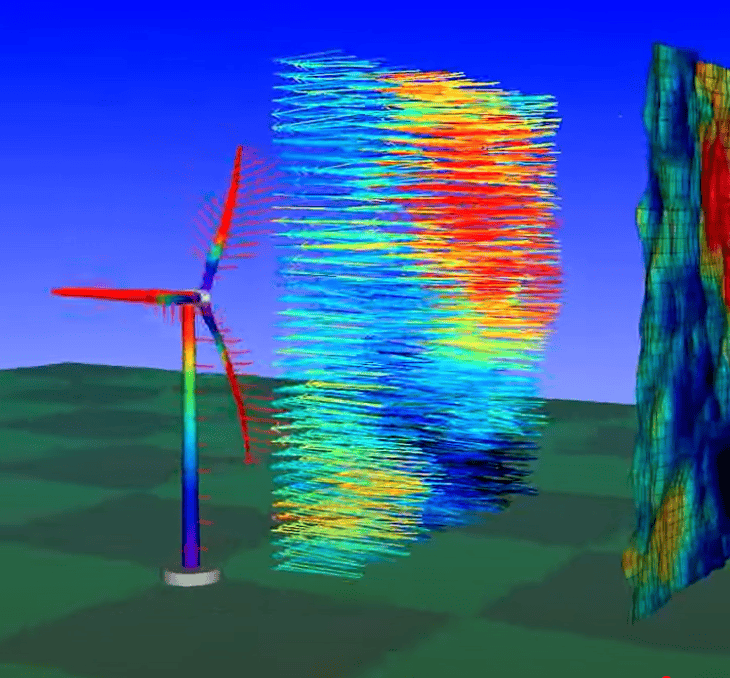

图1 风力发电机多场耦合仿真

3. 数据驱动迭代优化

基于实时监测数据更新模型参数，形成"仿真-验证-修正"闭环（如建筑能耗模型的月度校准机制）。

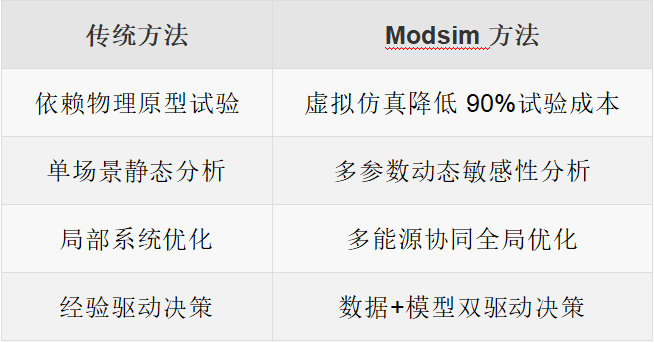

（二）技术优势对比

三、能源系统全链条应用场景

（一）发电侧：可再生能源精准预测

· 风电场微观选址：结合CFD仿真与GIS数据优化风机布局

· 光伏系统效能评估：基于天气预测数据模拟组件衰减对LCOE的影响

· 核反应堆安全验证：法国NAAREA公司通过数字孪生缩短微型堆研发周期40%

（二）电网侧：高弹性系统构建

1. 分布式能源并网分析

o 模拟屋顶光伏集群的谐波扰动传播路径

o 量化电动汽车无序充电对配变过载风险

2. 市场机制仿真

o 应用PLEXOS工具优化电力-碳市场联合出清策略

o 预测储能参与调频服务的收益阈值

四、关键技术突破与工具创新

（一）前沿建模方法

· 混合智能体模型（Hybrid ABM）：耦合Agent行为规则与SD宏观变量

· 量子计算加速：D-Wave系统求解百万节点电网优化问题耗时缩短至分钟级

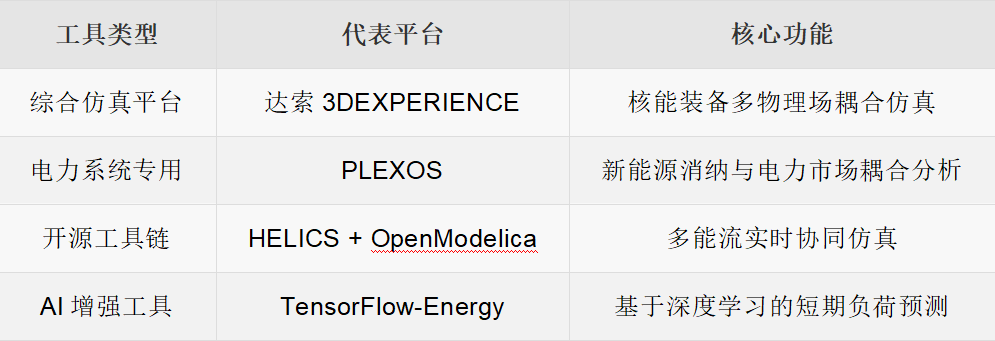

（二）主流工具生态

五、实践案例分析

案例1：阿鲁巴岛100%可再生能源转型

· 挑战：岛屿电网脆弱性高，柴油发电成本占比超40%

· 方案：使用HELICS集成光伏、储能、海水淡化负荷模型

· 成果：2040年可再生能源占比目标从30%上调至100%，投资风险降低25%

案例2：德国E.ON虚拟电厂优化

· 方法：建立分布式资源聚合模型，滚动修正竞价策略

· 效益：2023年参与欧洲平衡市场收益增加1800万欧元

六、结论

Modsim技术通过构建"物理域-信息域-决策域"的闭环映射，正在重塑能源系统的研发范式。随着数字孪生、人工智能等技术的深度融合，其将加速推动能源系统向安全、高效、低碳方向转型，为实现碳中和目标提供关键技术支撑。
