Cache的地址结构，tag到底与Cache什么关系，Cache容量与总容量，Cache行长，Cache字地址？

已于 2023-09-26 13:28:20 修改
阅读量1.2w 收藏 305
点赞数 64
分类专栏： 计算机组成原理 文章标签： windows
于 2023-03-21 18:04:38 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Cbelieveyouself/article/details/129691552
版权
文章探讨了Cache在计算机系统中的位置，详细阐述了在进程调度时如何加载内存信息到Cache。接着，介绍了Cache的三种映射方式——直接映射、全相联映射和组相联映射，以及它们的特点。此外，还讨论了标记项中的Tag位和其他位的重要性，并解析了Cache的容量、行长、字地址位数和Cache行位数等关键参数。
摘要由CSDN通过智能技术生成

目录.Cache映射的问题

一.Cache的宏观位置

程序中给出的是虚拟地址/逻辑地址，只有通过某种映射关系找到对应的物理地址才可以访问主存中内容。
在这里插入图片描述

二.当进程被调度时候，如何加载上述 一 中，图中的信息的。

在这里插入图片描述

三.Cache的三种映射

1.直接映射

特点：主存只能装入Cache中唯一位置。
注：这里就不在放图，以及映射优缺点等很明显的问题。在这里插入图片描述

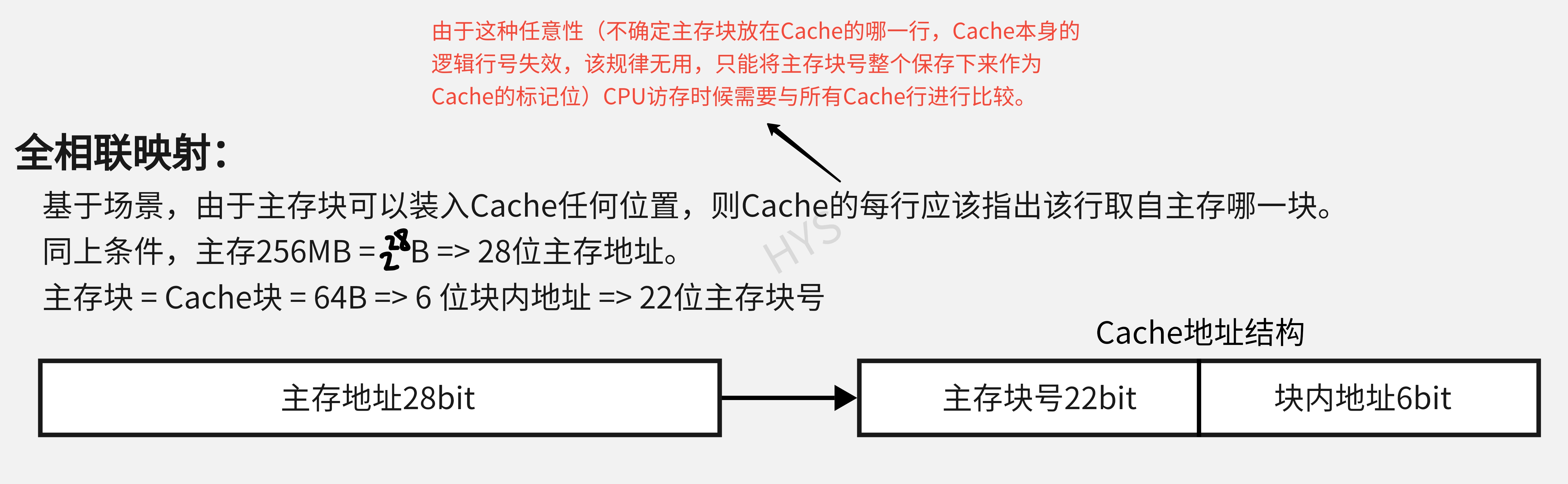

2.全相联映射

在这里插入图片描述

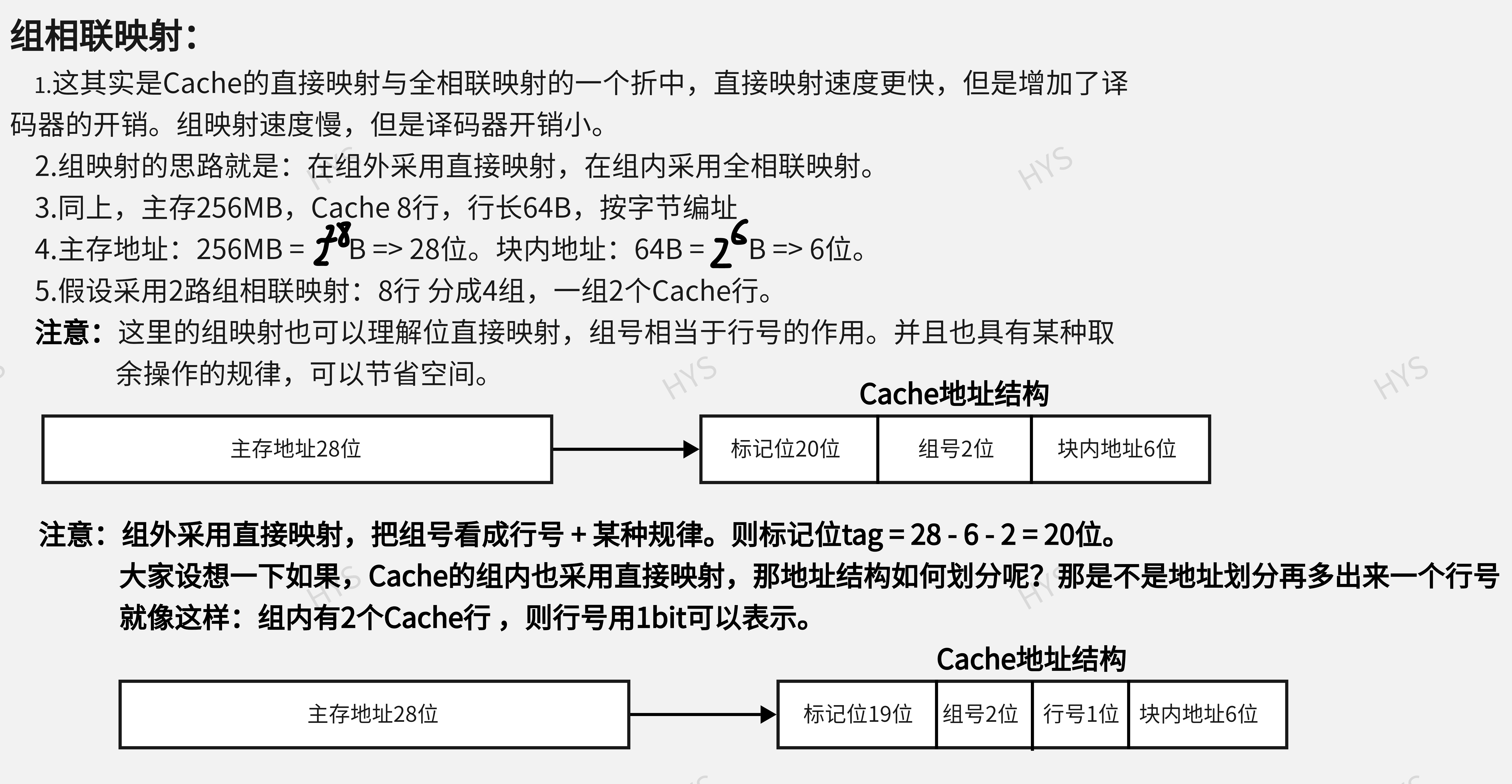

3.组相联映射

在这里插入图片描述

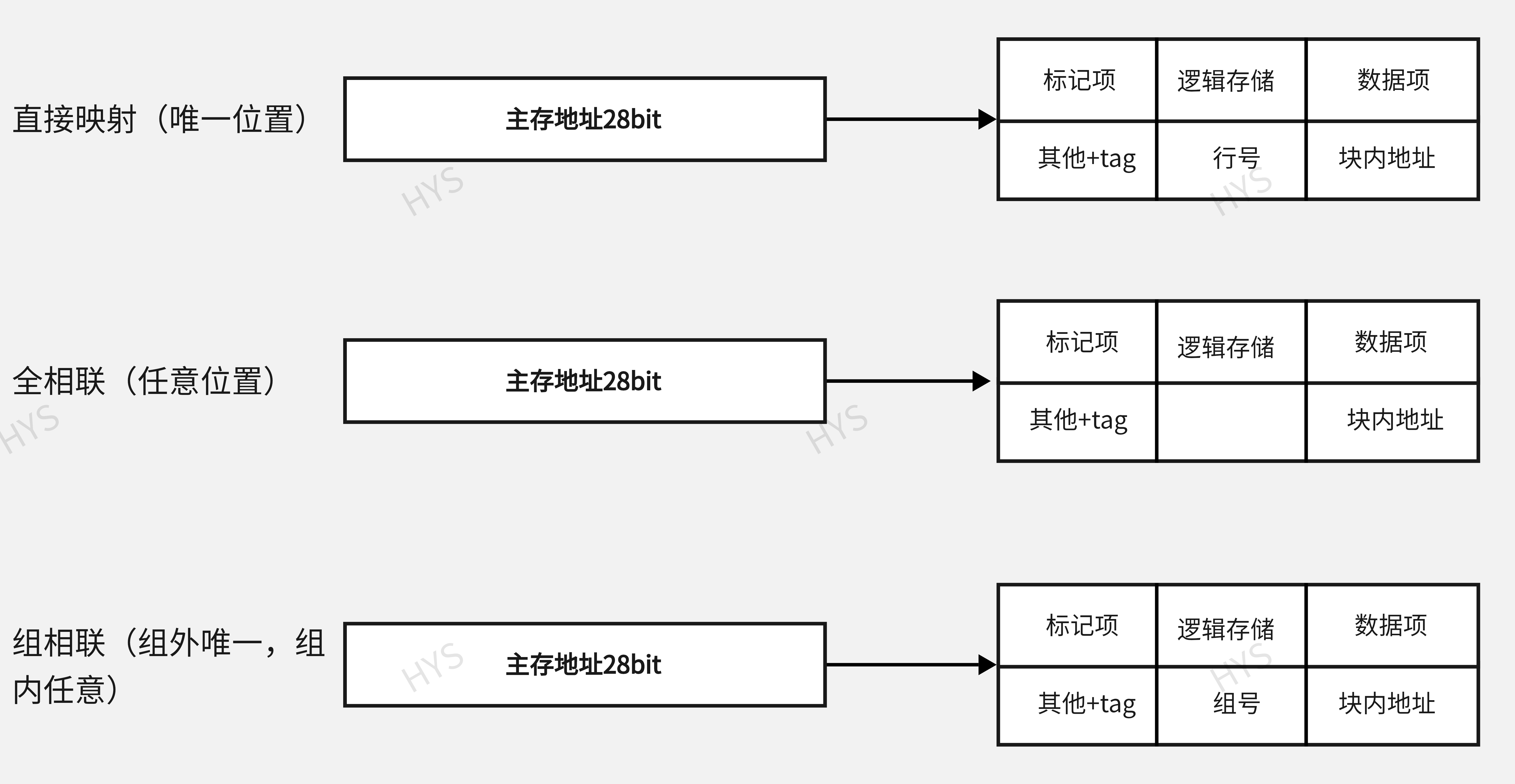

4.总结三种映射

在这里插入图片描述

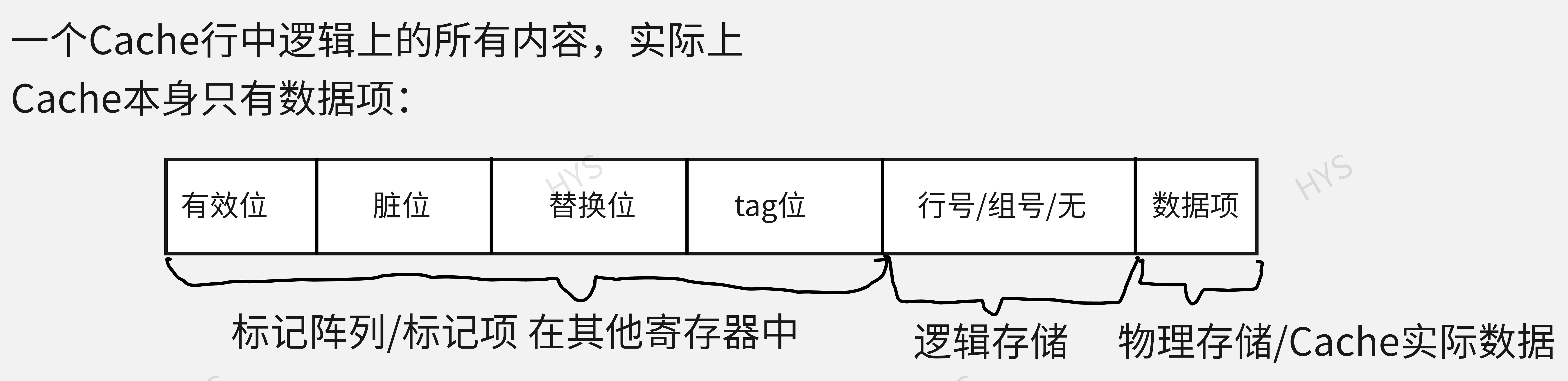

四.关于标记项中的其它位。

在这里插入图片描述

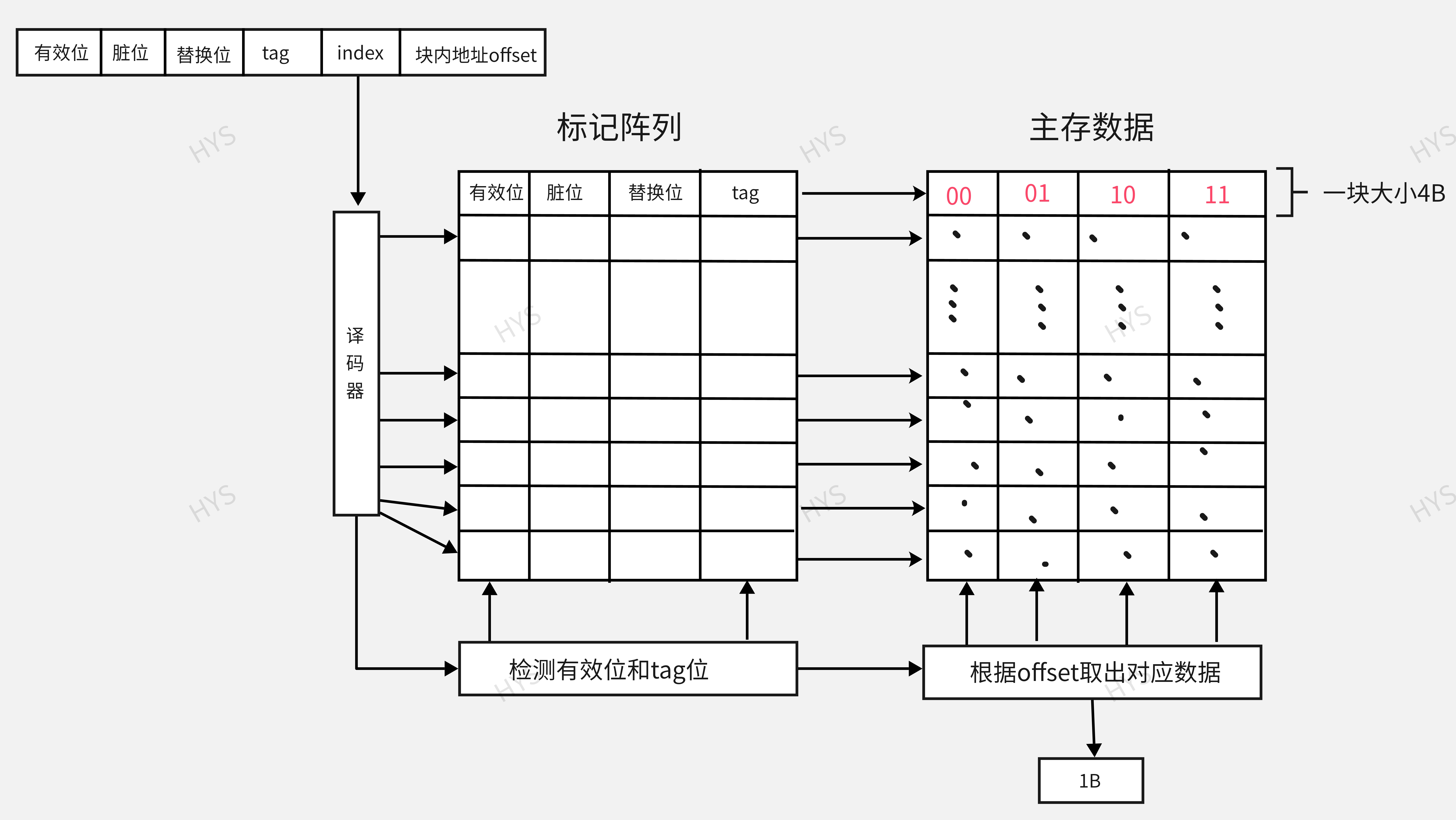

五.关于标记项中的tag位。

在这里插入图片描述

六.Cache的容量，总容量，行长，字地址位数，cache行位数。

在这里插入图片描述
