大数据｜海豚调度官方文档注解（4）

官方文档地址：https://dolphinscheduler.apache.org/zh-cn/docs/3.1.8

因为官方文档经常出现文档桑、图片加载缓慢、中文名对应关系较差，且存在部分链接异常的情况，所以我将其重新整理、排版以方便阅读。

同时做了部分优化，增加了一些注解，补充了中英文对应关系。

3.4 参数

3.4.1 内置参数

3.4.1.1 基础内置参数

变量名	声明方式	含义
system.biz.date	${system.biz.date}	日常调度实例定时的定时时间前一天，格式为 yyyyMMdd
system.biz.curdate	${system.biz.curdate}	日常调度实例定时的定时时间，格式为 yyyyMMdd
system.datetime	${system.datetime}	日常调度实例定时的定时时间，格式为 yyyyMMddHHmmss

3.4.1.2 衍生内置参数

• 支持代码中自定义变量名，声明方式：${变量名}。可以是引用 “系统参数”

• 我们定义这种基准变量为 $[...] 格式的，$[yyyyMMddHHmmss] 是可以任意分解组合的，比如：$[yyyyMMdd], $[HHmmss], $[yyyy-MM-dd] 等

• 也可以通过以下两种方式：

  1.使用add_months()函数，该函数用于加减月份， 第一个入口参数为[yyyyMMdd]，表示返回时间的格式 第二个入口参数为月份偏移量，表示加减多少个月

  • 后 N 年：$[add_months(yyyyMMdd,12*N)]
  • 前 N 年：$[add_months(yyyyMMdd,-12*N)]
  • 后 N 月：$[add_months(yyyyMMdd,N)]
  • 前 N 月：$[add_months(yyyyMMdd,-N)]

  ---

  2.直接加减数字 在自定义格式后直接“+/-”数字

  • 后 N 周：$[yyyyMMdd+7*N]
  • 前 N 周：$[yyyyMMdd-7*N]
  • 后 N 天：$[yyyyMMdd+N]
  • 前 N 天：$[yyyyMMdd-N]
  • 后 N 小时：$[HHmmss+N/24]
  • 前 N 小时：$[HHmmss-N/24]
  • 后 N 分钟：$[HHmmss+N/24/60]
  • 前 N 分钟：$[HHmmss-N/24/60]

3.4.2 全局参数

3.4.2.1 作用域

全局参数是指针对 整个工作流 的所有任务节点都有效的参数，在工作流定义页面配置。

3.4.2.2 使用方式

具体的使用方式可结合实际的生产情况而定，这里演示为使用 Shell 任务打印出前一天的日期。

3.4.2.2.1 创建 Shell 任务

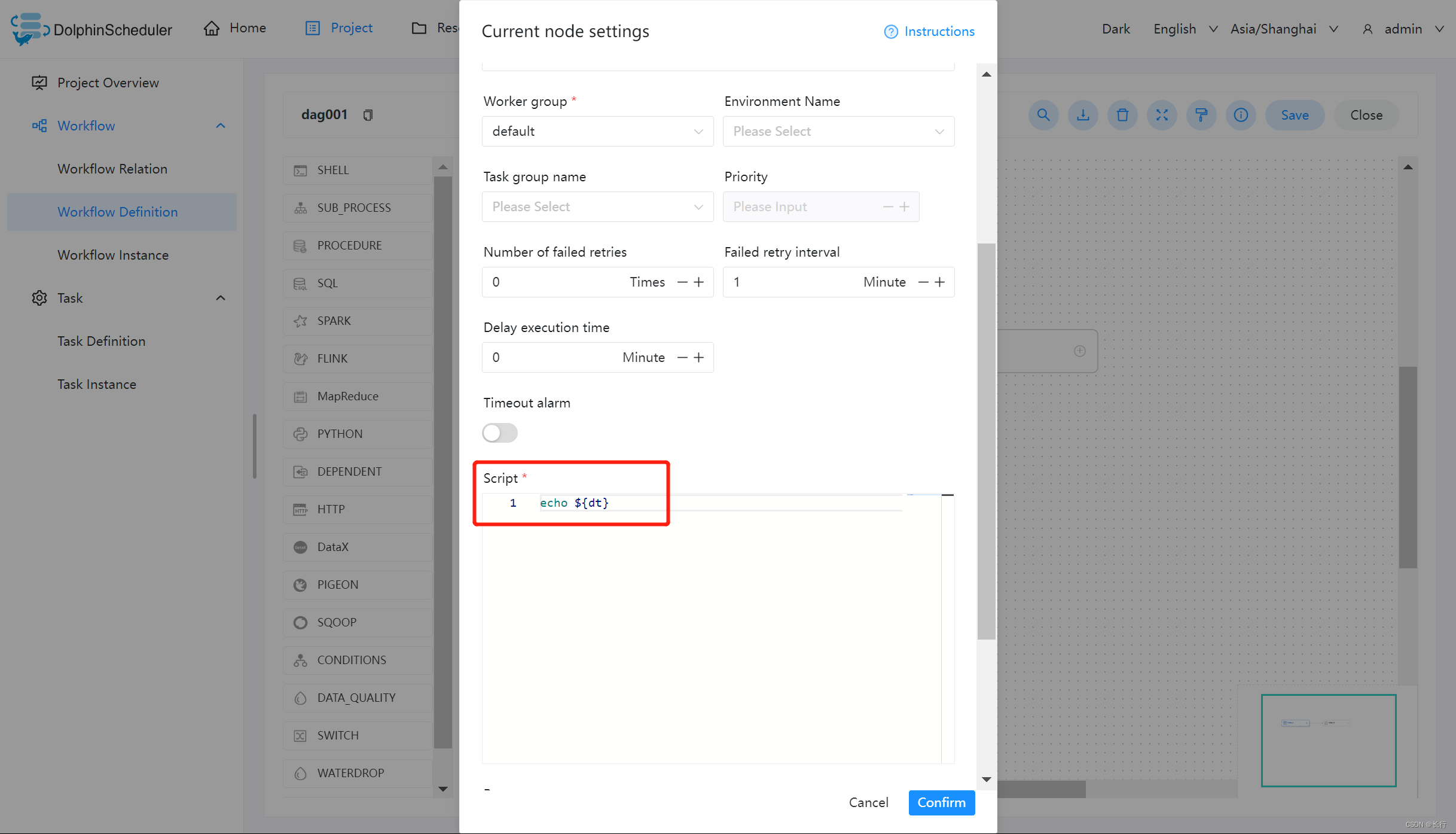

创建一个 Shell 任务，并在脚本内容中输入 echo ${dt}。此时 dt 则为我们需要声明的全局参数。如下图所示：

3.4.2.2.2 保存工作流，并设置全局参数

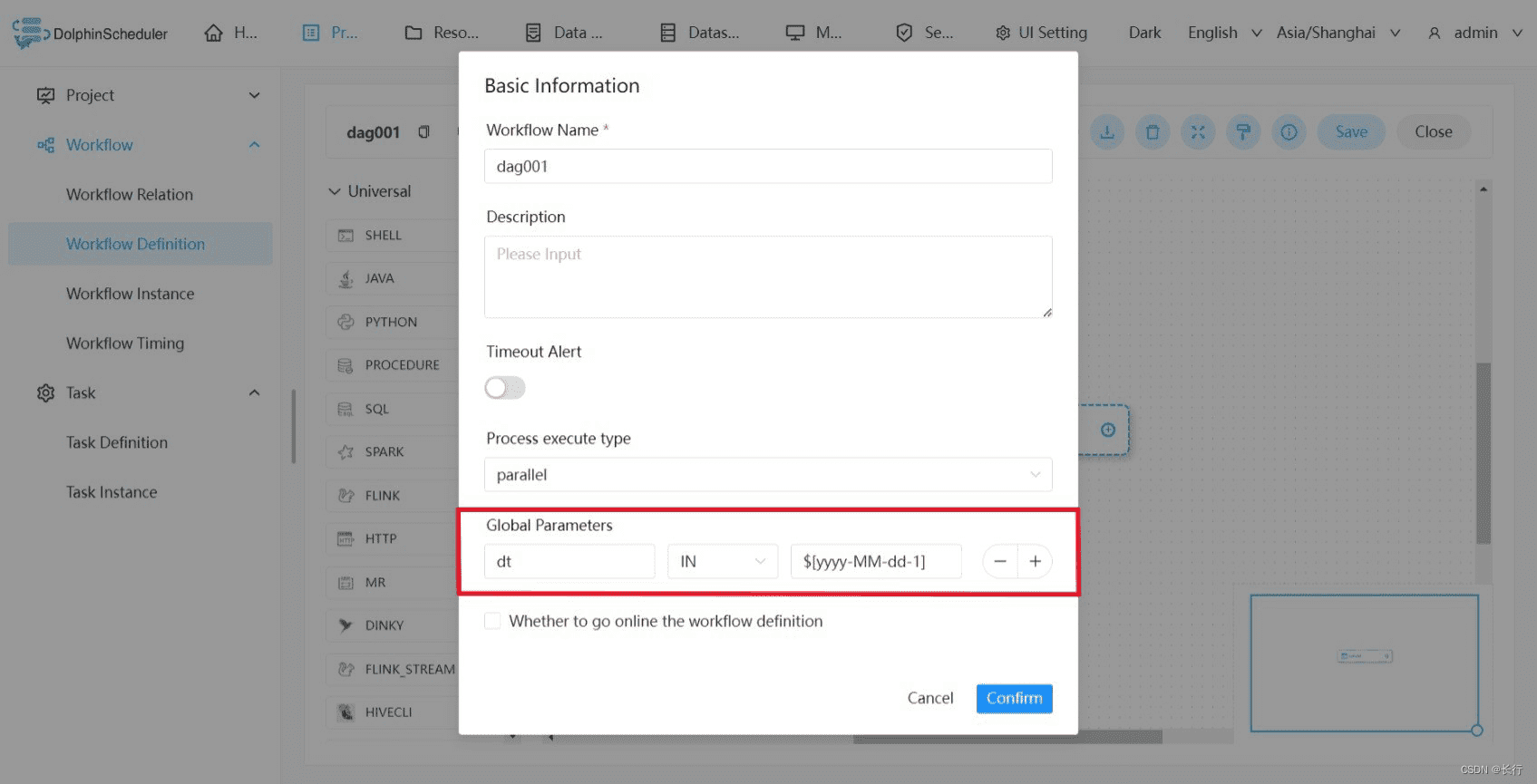

全局参数配置方式如下：在工作流定义页面，点击“设置全局”右边的加号，填写对应的变量名称和对应的值，保存即可。如下图所示：

注：这里定义的 dt 参数可以被其它任一节点的局部参数引用。

3.4.2.2.3 任务实例查看执行结果

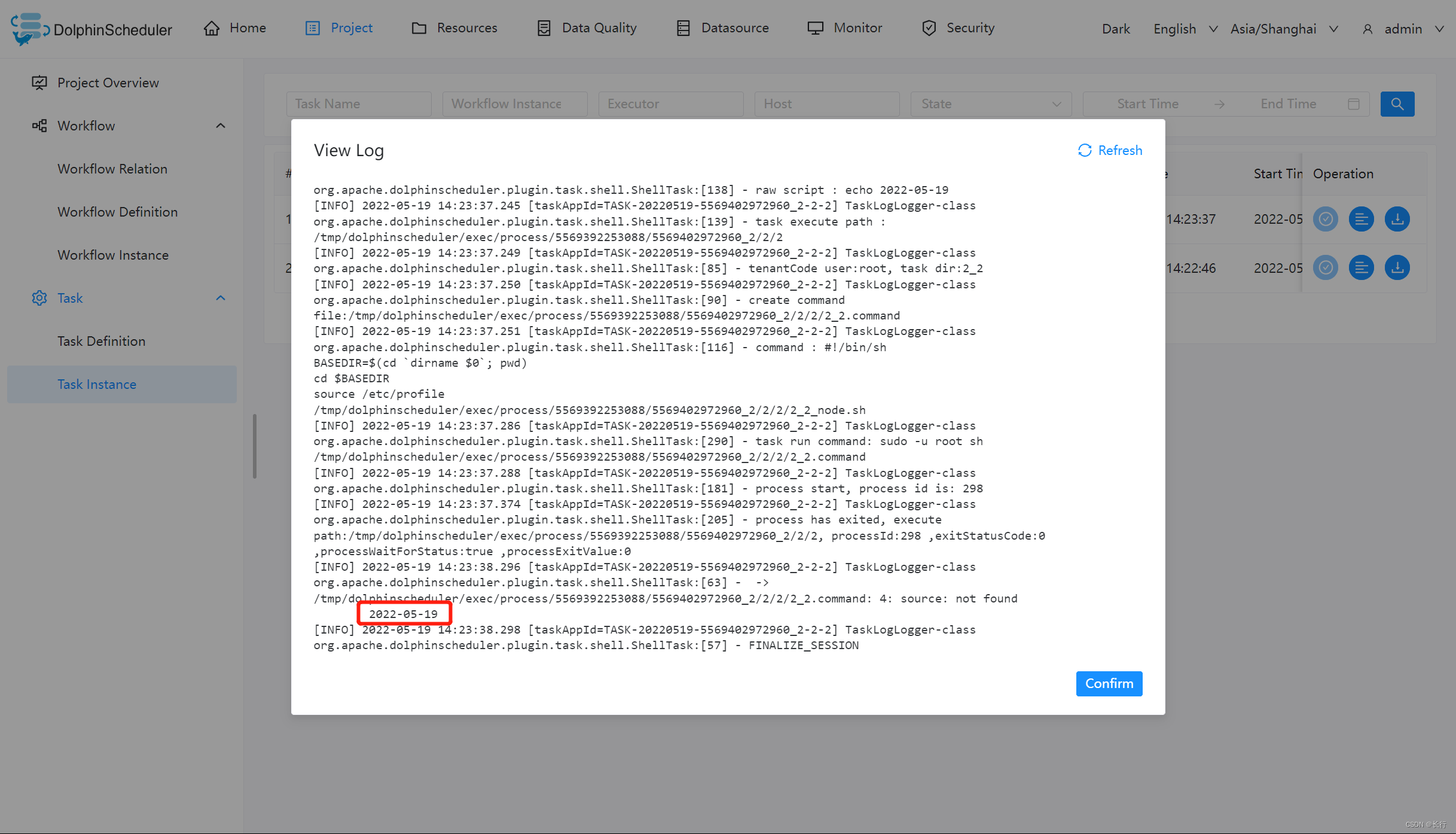

进入任务实例页面，可以通过查看日志，验证任务的执行结果，判断参数是否有效。

3.4.3 本地参数

3.4.3.1 作用域

在任务定义页面配置的参数，默认作用域仅限该任务，如果配置了 3.3.4 - 参数传递 则可将该参数作用到下游任务中。

3.4.3.2 使用方式

本地参数配置方式如下：在任务定义页面，点击 “自定义参数” 右边的加号，填写对应的变量名称和对应的值，保存即可。

• 如果要在单个任务中使用参数，请参阅通过自定义参数使用
• 如果要在任务中使用配置参数并在下游任务中使用它们：
  • 如果你只是想要简单使用，且不使用自定义参数, 请参阅 通过 setValue 和自定义参数 export 本地参数
  • 如果想要使用自定义参数, 请参阅 通过 setValue 和自定义参数 export 本地参数
  • 如果想要使用 Bash 参数, 请参阅 通过 setValue 和 Bash 环境变量参数 export 本地参数

3.4.3.3 任务样例

3.4.3.3.1 通过自定义参数使用

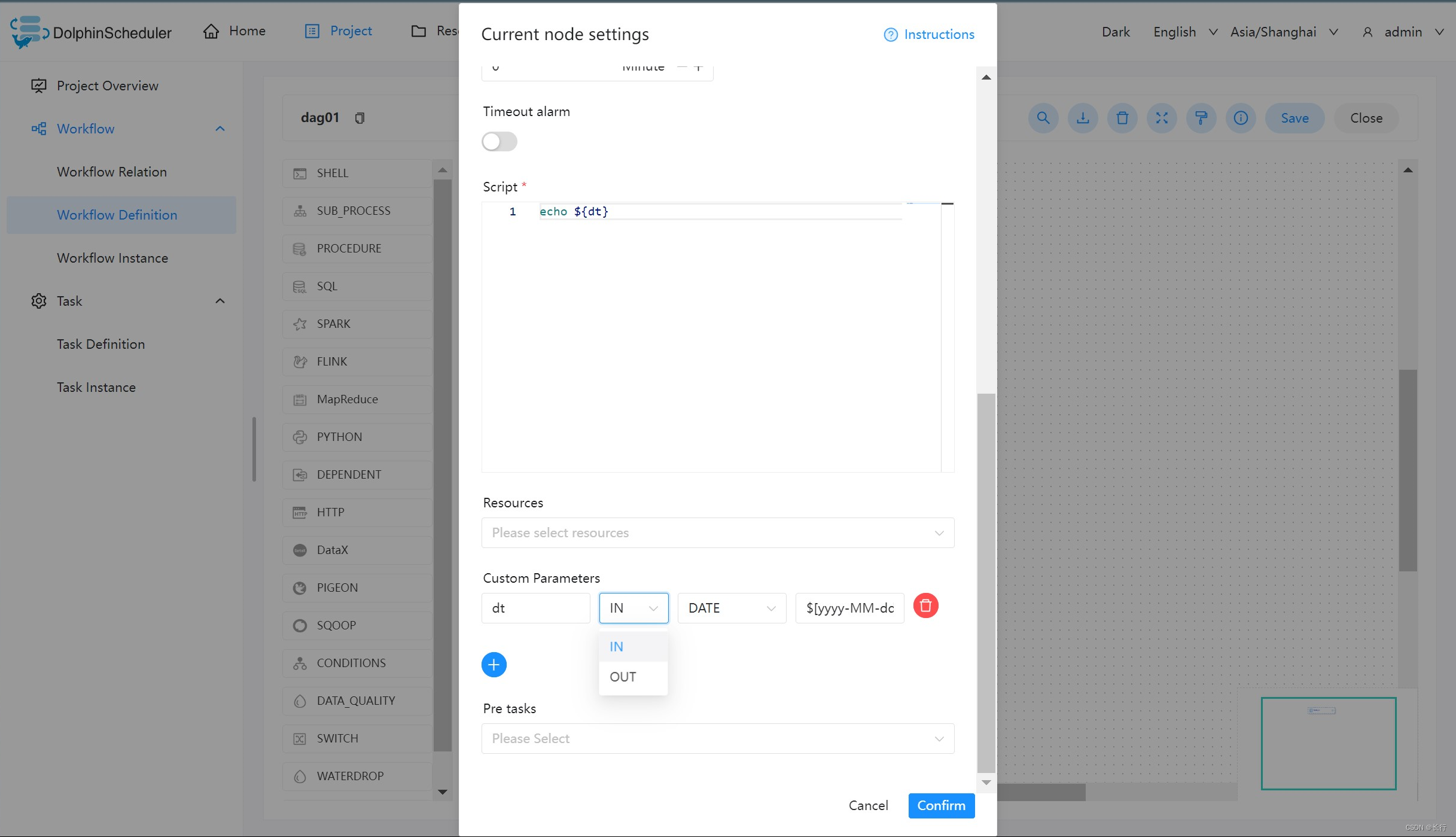

本样例展示了如何使用本地参数，打印输出当前日期。创建一个 Shell 任务，并编写脚本内容为 echo ${dt}。点击配置栏中的自定义参数，配置如下图所示：

参数说明：

• dt：参数名
• IN：IN 表示局部参数仅能在当前节点使用，OUT 表示局部参数可以向下游传递
• DATE：数据类型，日期
• $[yyyy-MM-dd]：自定义格式的衍生内置参数

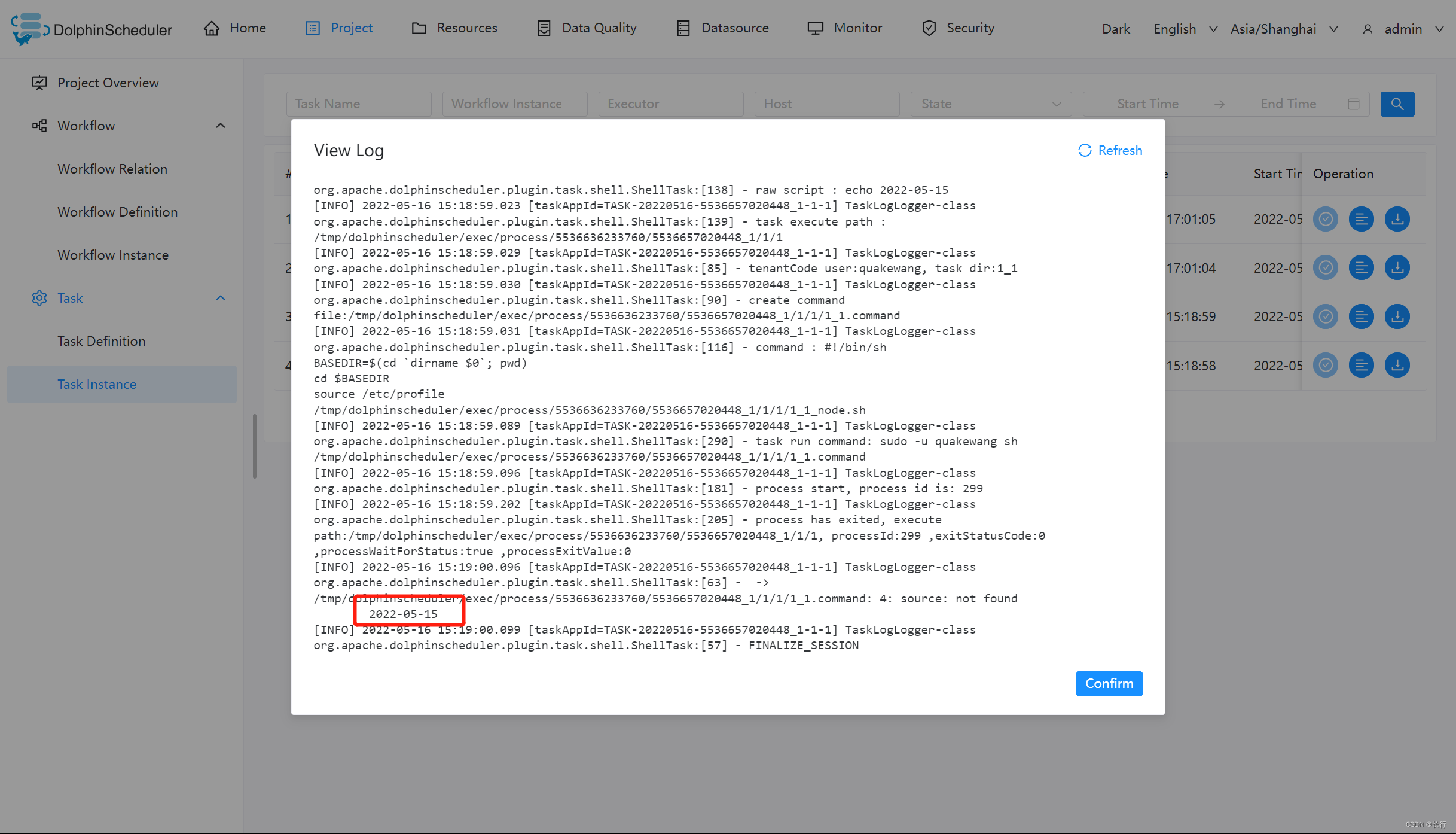

保存工作流并运行，查看 Shell 任务输出日志。

注：本地参数可以在当前任务节点的工作流中，设置其为 OUT 则可以传递给下游的工作流使用，可以参考：3.3.4 - 参数传递

3.4.3.3.2 通过 setValue export 本地参数

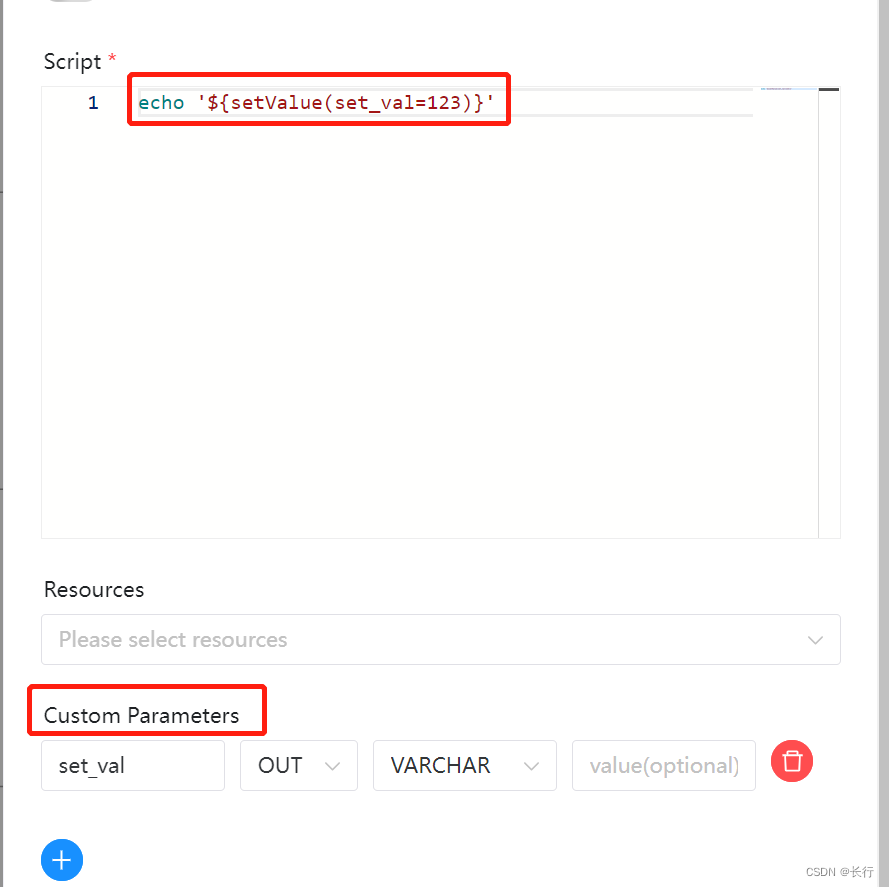

如果你想简单 export 参数然后在下游任务中使用它们，你可以在你的任务中使用 setValue，你可以将参数统一在一个任务中管理。在 Shell 任务中使用语法 echo '${setValue(set_val=123)}'(不要忘记单引号) 并添加新的 OUT 自定义参数来 export 它。

你可以在下游任务中使用语法 echo '${set_val}' 在获取设定的值。

3.4.3.3.3 通过 setValue 和自定义参数 export 本地参数

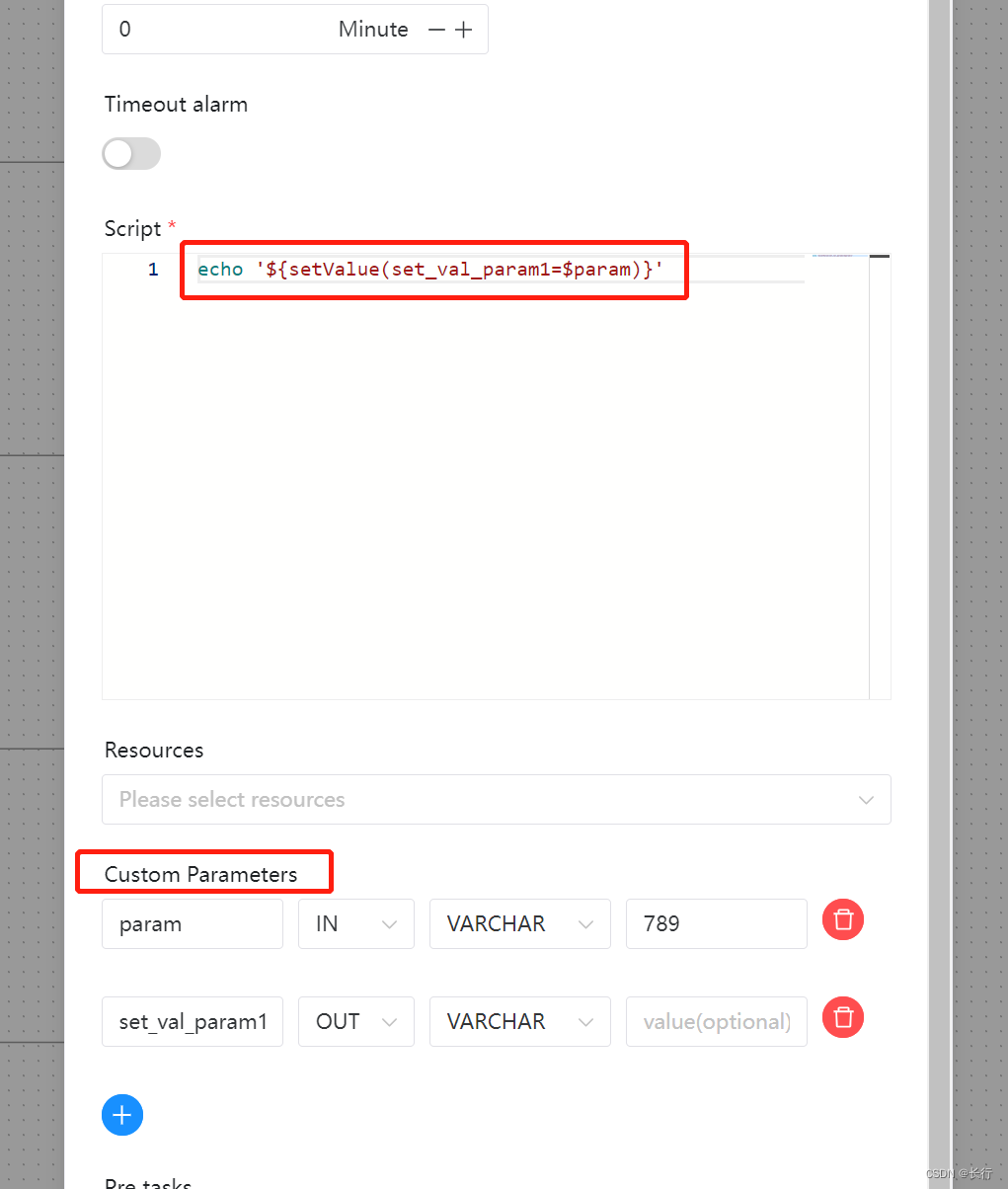

如果你想用自定义参数而不是常量值来实现参数 export，并下游任务中使用它们，你可以在通过 setValue 和 自定义参数实现，当你想改变参数的值时可以直接改变 “自定义参数”模块中的值，这让程序更加容易维护。您可以在 Shell 任务中使用语法 echo "#{setValue(set_val_param=${val})}"（如果你想要将任何 变量赋值给 setValue 请不要忘记使用双引号）并添加新的 IN 自定义参数用于输入变量 val 和 OUT 自定义参数用于 export 参数 set_val_param。

你可以在下游任务中使用语法 echo '${set_val_param}' 在获取设定的值。

3.4.3.3.4 通过 setValue 和 Bash 环境变量参数 export 本地参数

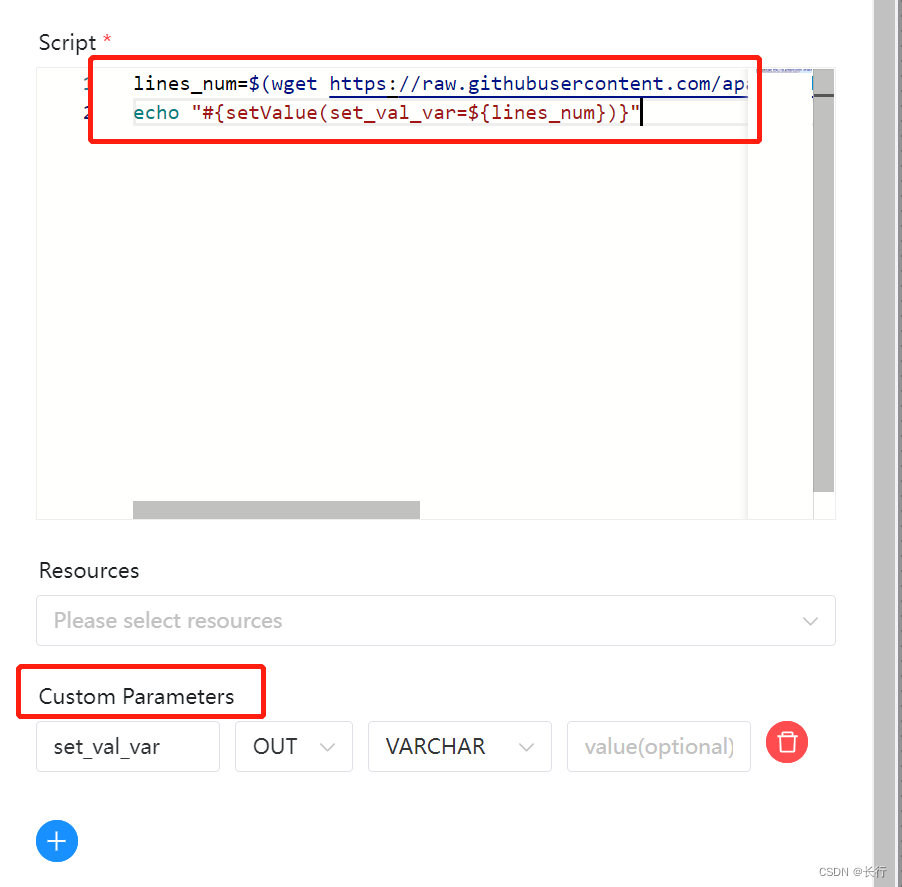

如果你想用 bash 变量而不是常量值 export 参数，并在下游任务中使用它们，你可以在通过 setValue 和 Bash 变量实现，它更灵活，例如你动态获取现有的本地 或 HTTP 资源获取设定变量。 您可以使用类似的语法

lines_num=$(wget https://raw.githubusercontent.com/apache/dolphinscheduler/dev/README.md -q -O - | wc -l | xargs)
echo "#{setValue(set_val_var=${lines_num})}"

在 Shell 任务中（如果你想要将任何变量赋值给 setValue 请不要忘记使用双引号）和 OUT 自定义参数用于 export 参数 set_val_var。

你可以在下游任务中使用语法 echo '${set_val_var}' 在获取设定的值。

3.4.4 参数传递（参数的引用）

DolphinScheduler 提供参数间相互引用的能力，包括：本地参数引用全局参数、上下游参数传递。因为有引用的存在，就涉及当参数名相同时，参数的优先级问题，详见 3.4.5 参数优先级

3.4.4.1 本地任务引用全局参数

本地任务引用全局参数的前提是，你已经定义了 3.4.2 全局参数，使用方式和 3.4.3 本地参数 中的使用方式类似，但是参数的值需要配置成全局参数中的 key。

3.4.4.2 上游任务传递给下游任务

DolphinScheduler 允许在任务间进行参数传递，目前传递方向仅支持上游单向传递给下游。目前支持这个特性的任务类型有：

• Shell
• SQL
• Procedure
• Python

当定义上游节点时，如果有需要将该节点的结果传递给有依赖关系的下游节点，需要在【当前节点设置】的【自定义参数】设置一个方向是 OUT 的变量。目前我们主要针对 SQL 和 SHELL 节点做了可以向下传递参数的功能。

上游传递的参数可以在下游节点中被更新，更新方法与设置参数相同。

如果定义了同名的传递参数，上游节点的参数将被覆盖。

注：若节点之间没有依赖关系，则局部参数无法通过上游传递。

3.4.4.3.1 任务样例

本样例展示了如何使用参数传递的功能，通过 SHELL 任务来创建本地参数并赋值传递给下游，SQL 任务通过获得上游任务的参数完成查询操作。

创建 SHELL 任务并设置参数：

用户需要传递参数，在定义 SHELL 脚本时，需要输出格式为 ${setValue(key=value)} 的语句，key 为对应参数的 prop，value 为该参数的值。

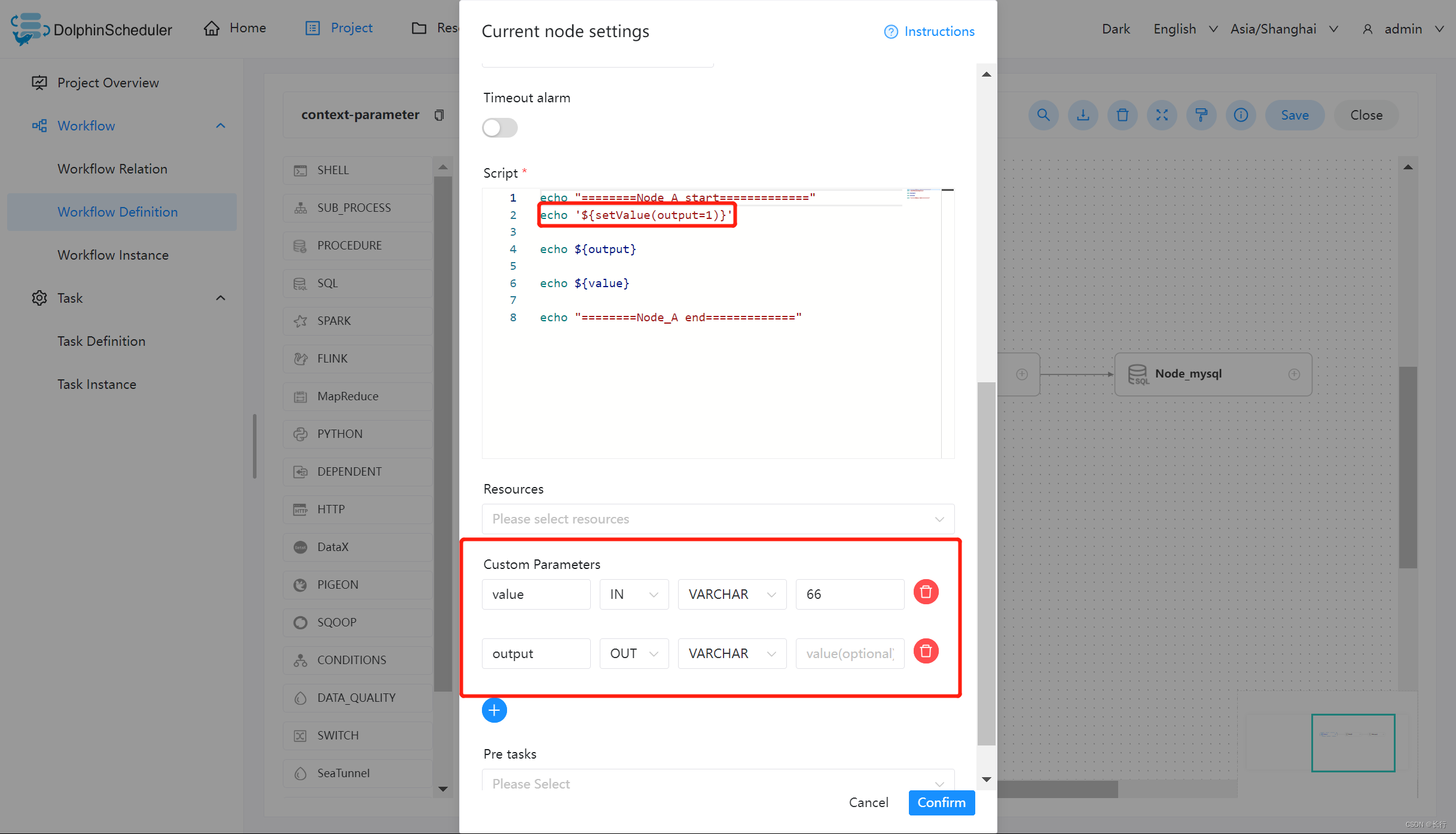

创建 Node_A 任务，在自定义参数中添加 output 和 value 参数，并编写如下脚本：

参数说明：

• value：方向选择为 IN，并赋值为 66
• output：方向选择为 OUT，通过脚本 '${setValue(output=1)}' 赋值，并传递给下游参数

SHELL 节点定义时当日志检测到 ${setValue(output=1)} 的格式时，会将 1 赋值给 output，下游节点便可以直接使用变量 output 的值。同样，您可以在【工作流实例】页面，找到对应的节点实例，便可以查看该变量的值。

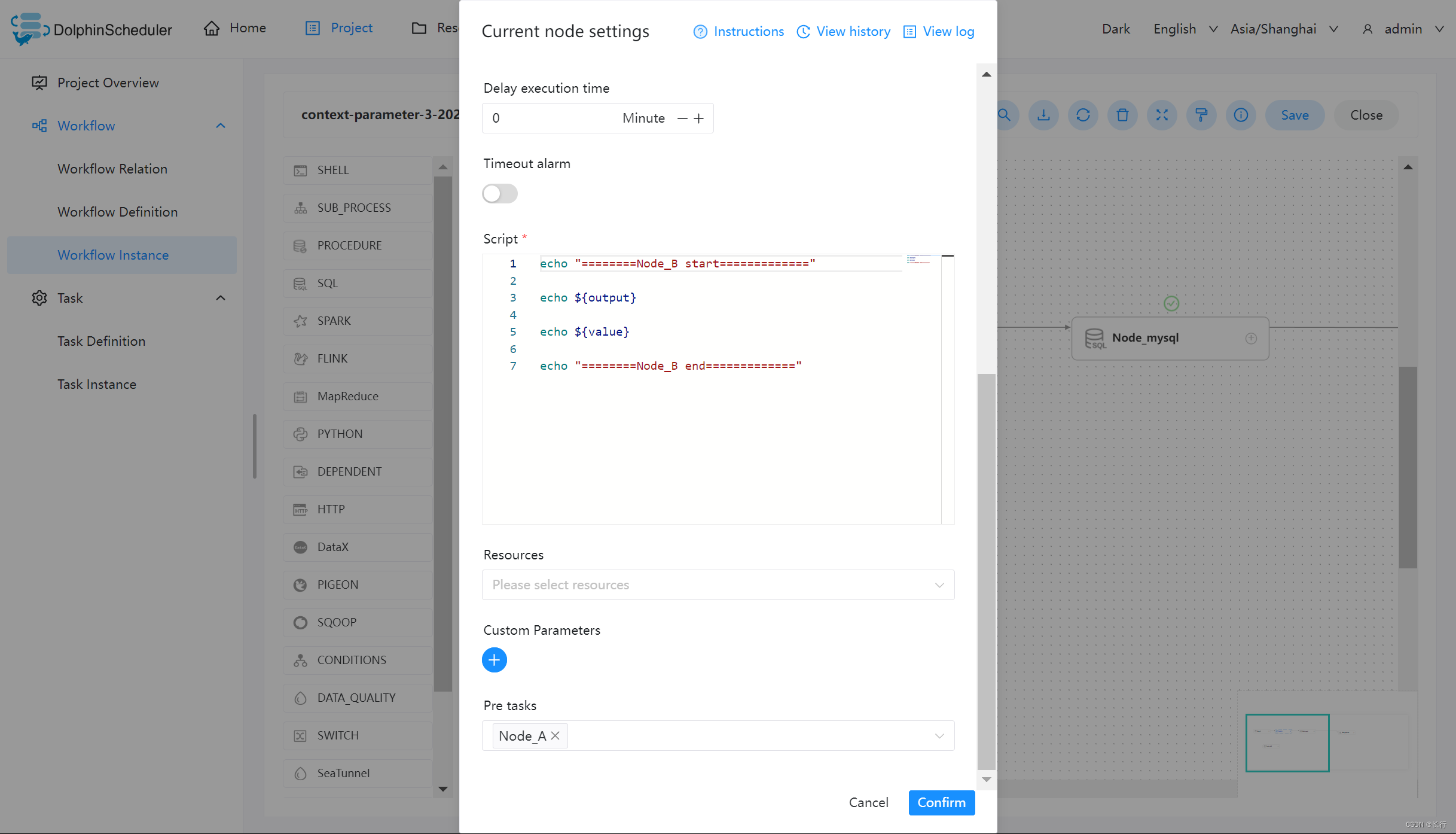

创建 Node_B 任务，主要用于测试输出上游任务 Node_A 传递的参数。

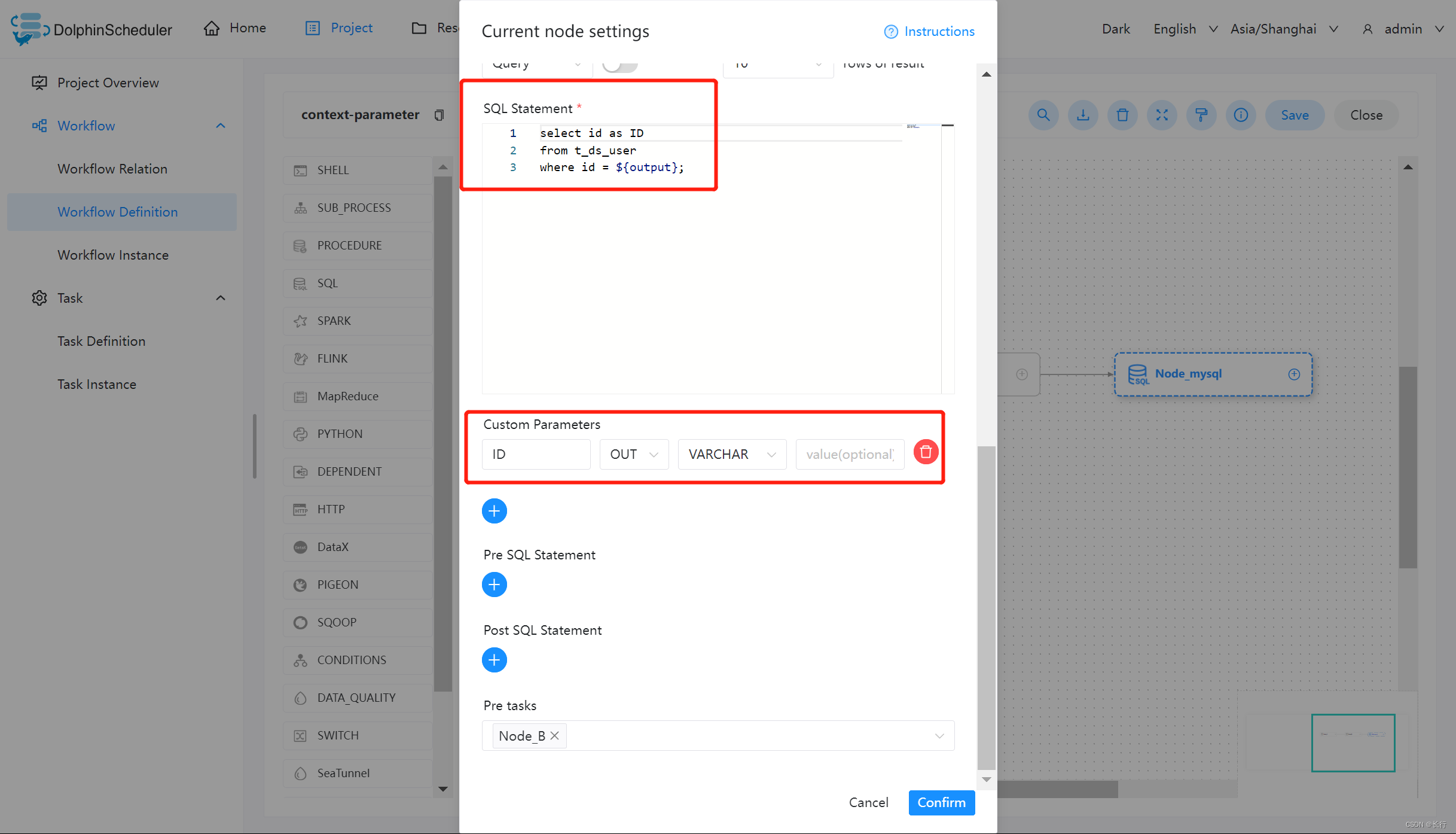

创建 SQL 任务并使用参数：

完成上述的 SHELL 任务之后，我们可以使用上游所传递的 output 作为 SQL 的查询对象。其中将所查询的 id 重命名为 ID，作为参数输出。

注：如果 SQL 节点的结果只有一行，一个或多个字段，参数的名字需要和字段名称一致。数据类型可选择为除 LIST 以外的其他类型。变量会选择 SQL 查询结果中的列名中与该变量名称相同的列对应的值。

如果 SQL 节点的结果为多行，一个或多个字段，参数的名字需要和字段名称一致。数据类型选择为 LIST。获取到 SQL 查询结果后会将对应列转化为 LIST，并将该结果转化为 JSON 后作为对应变量的值。

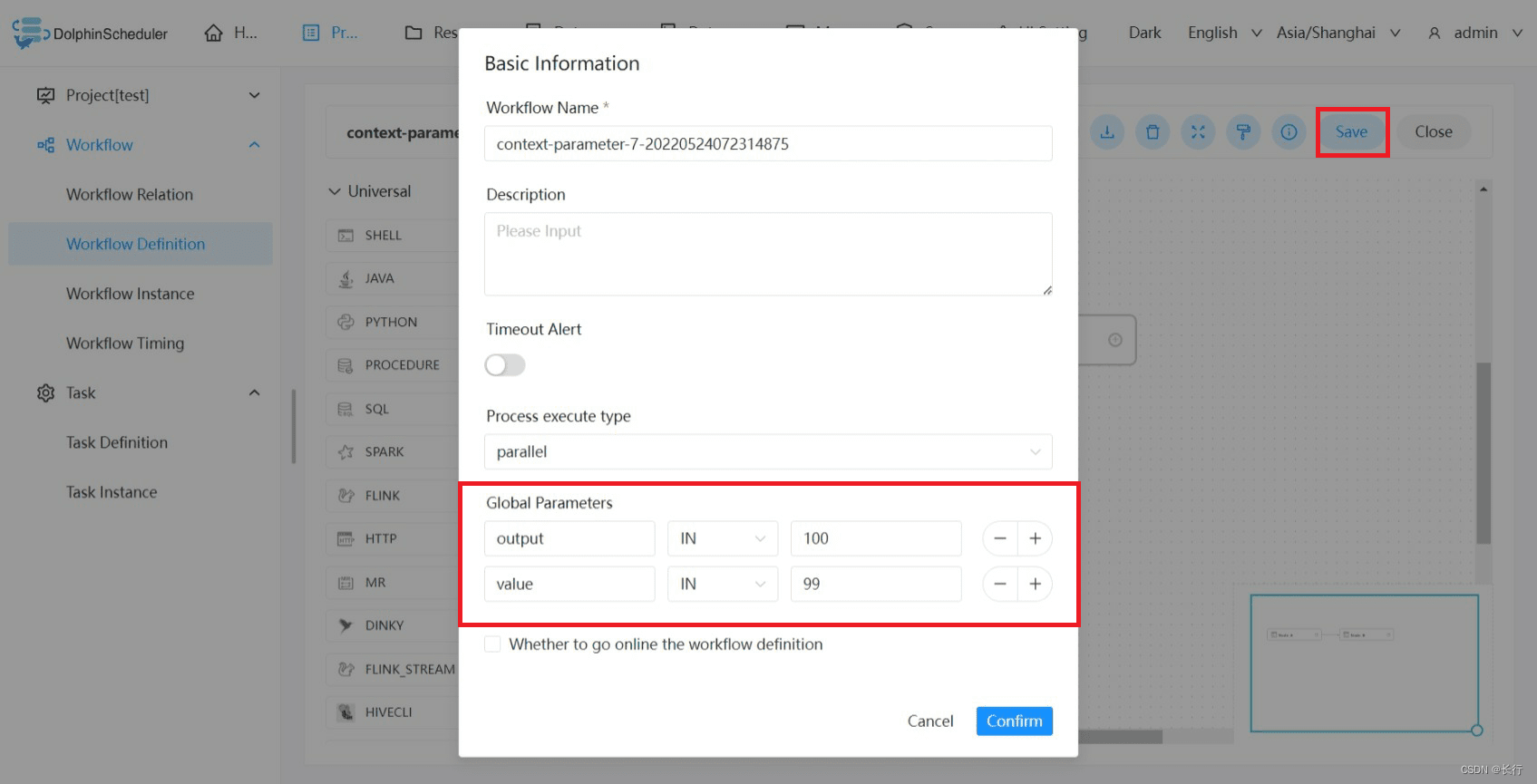

保存工作流并设置全局参数：点击保存工作流图标，并设置全局参数 output 和 value。

查看运行结果：创建完成工作流之后，上线运行该工作流，查看其运行结果。

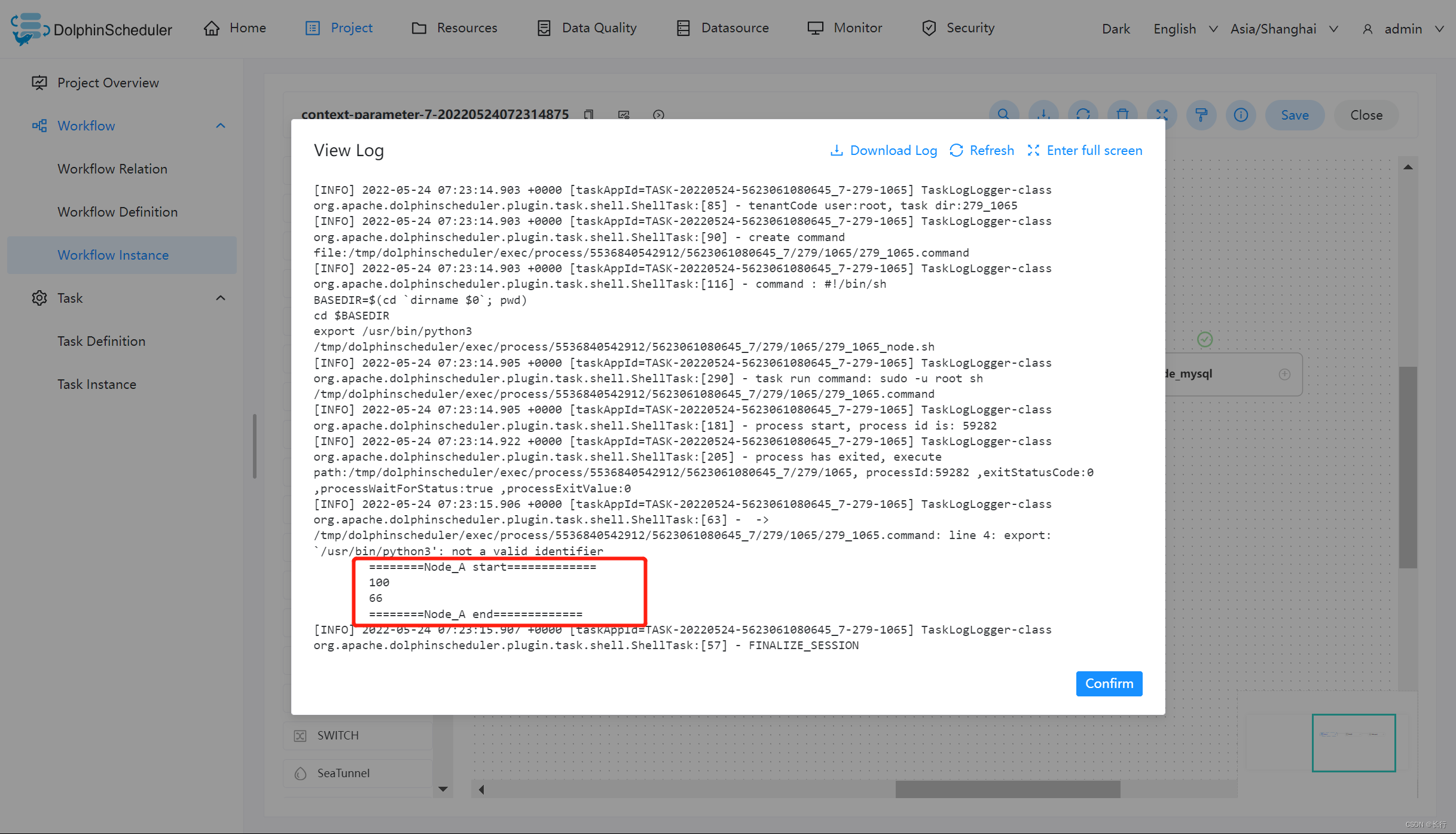

Node_A 运行结果如下：

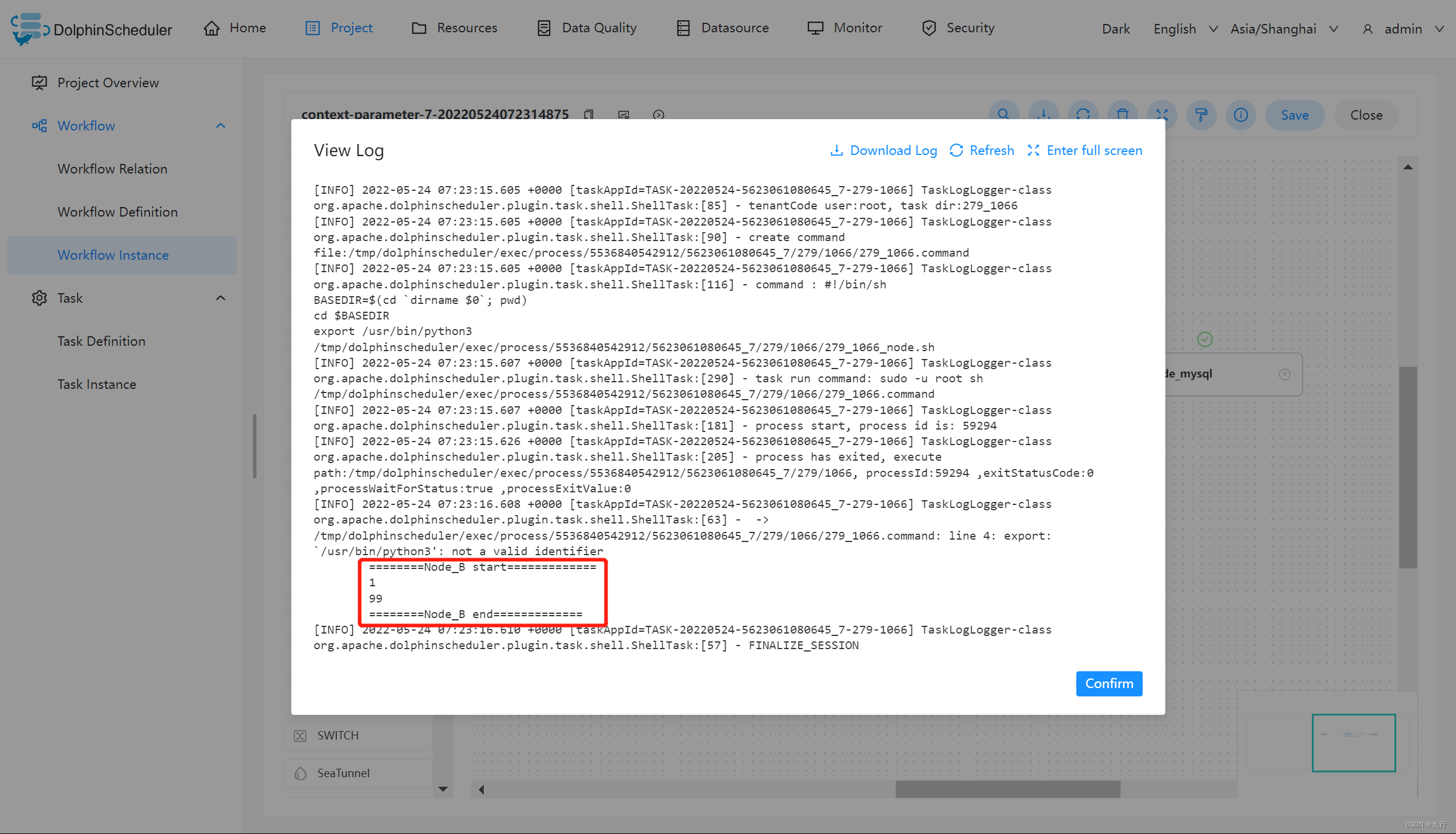

Node_B 运行结果如下：

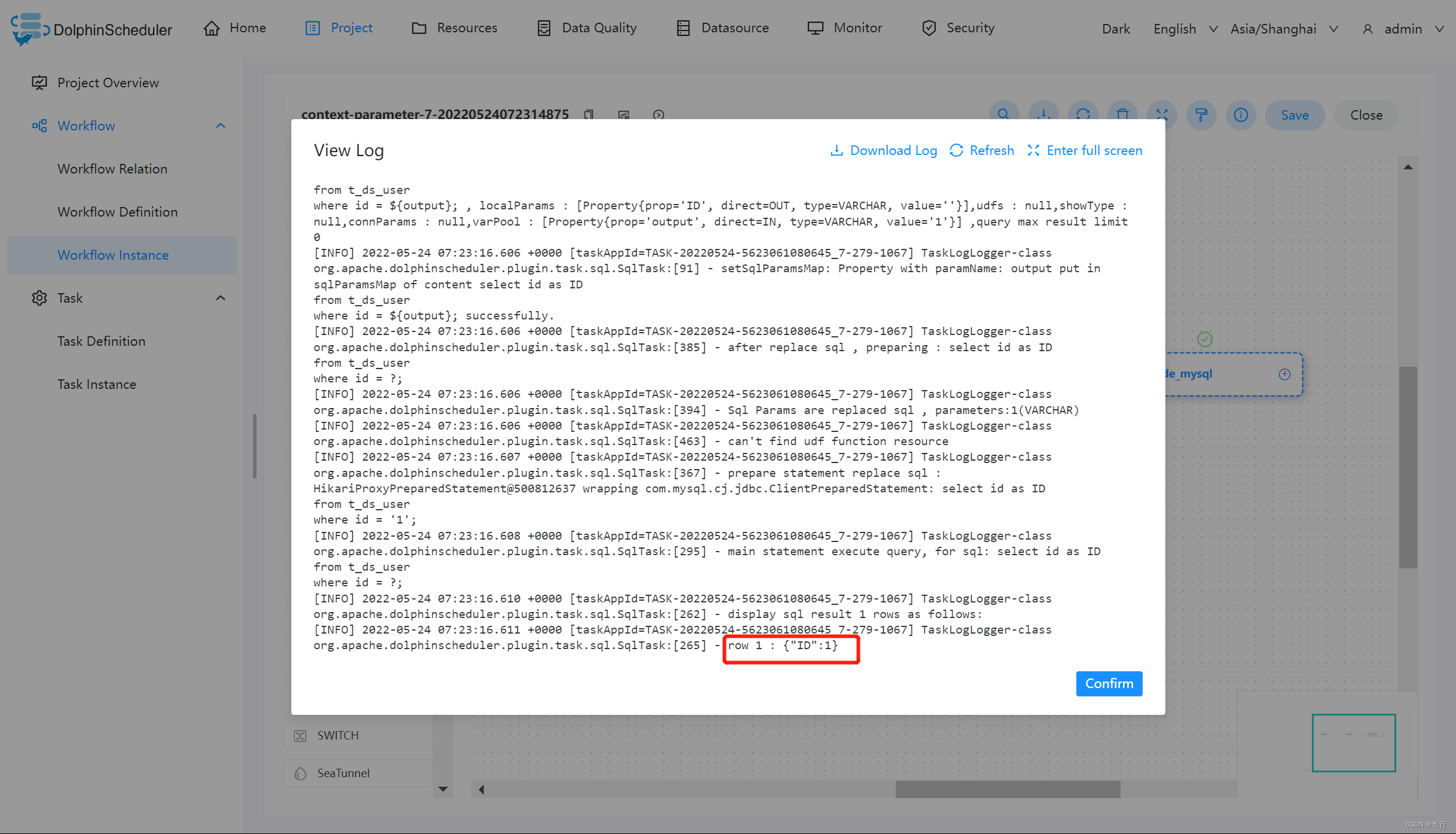

Node_mysql 运行结果如下：

虽然在 Node_A 的脚本中为 output 赋值为 1，但日志中显示的值仍然为 100。但根据参数优先级的原则：本地参数 > 上游任务传递的参数 > 全局参数，在 Node_B 中输出的值为 1。则证明 output 参数参照预期的值在该工作流中传递，并在 Node_mysql 中使用该值完成查询操作。

但是 value 的值却只有在 Node_A 中输出为 66，其原因为 value 的方向选择为 IN，只有当方向为 OUT 时才会被定义为变量输出。

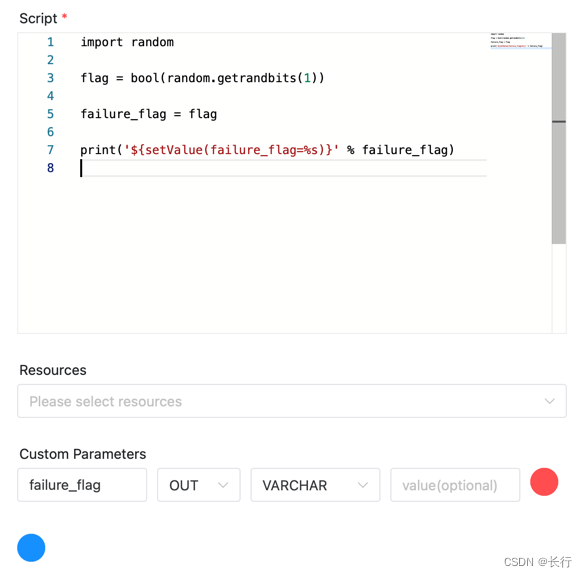

Python 任务传递参数：

使用 print('${setValue(key=%s)}' % value)，DolphinScheduler会捕捉输出中的 ${setValue(key=value}来进行参数捕捉，从而传递到下游

如

3.4.5 参数优先级

DolphinScheduler 中所涉及的参数值的定义可能来自三种类型：

• 全局参数：在工作流保存页面定义时定义的变量
• 上游任务传递的参数：上游任务传递过来的参数
• 本地参数：节点的自有变量，用户在“自定义参数”定义的变量，并且用户可以在工作流定义时定义该部分变量的值

因为参数的值存在多个来源，当参数名相同时，就需要会存在参数优先级的问题。DolphinScheduler 参数的优先级从高到低为：本地参数 > 上游任务传递的参数 > 全局参数

在上游任务传递的参数中，由于上游可能存在多个任务向下游传递参数，当上游传递的参数名称相同时：

• 下游节点会优先使用值为非空的参数
• 如果存在多个值为非空的参数，则按照上游任务的完成时间排序，选择完成时间最早的上游任务对应的参数

3.4.5.1 例子

下面例子向你展示如何使用任务参数传递的优先级问题

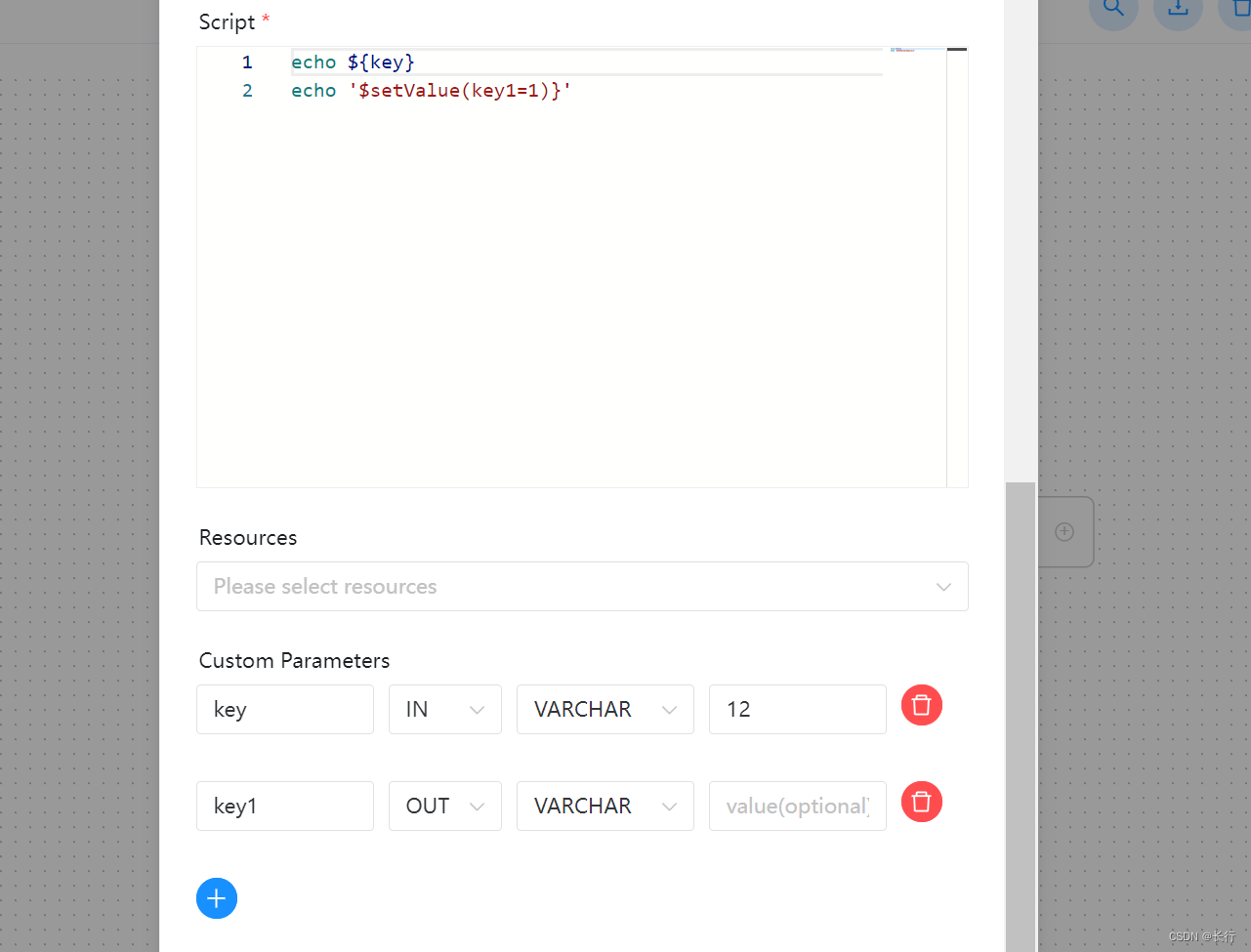

1：先以 shell 节点解释第一种情况

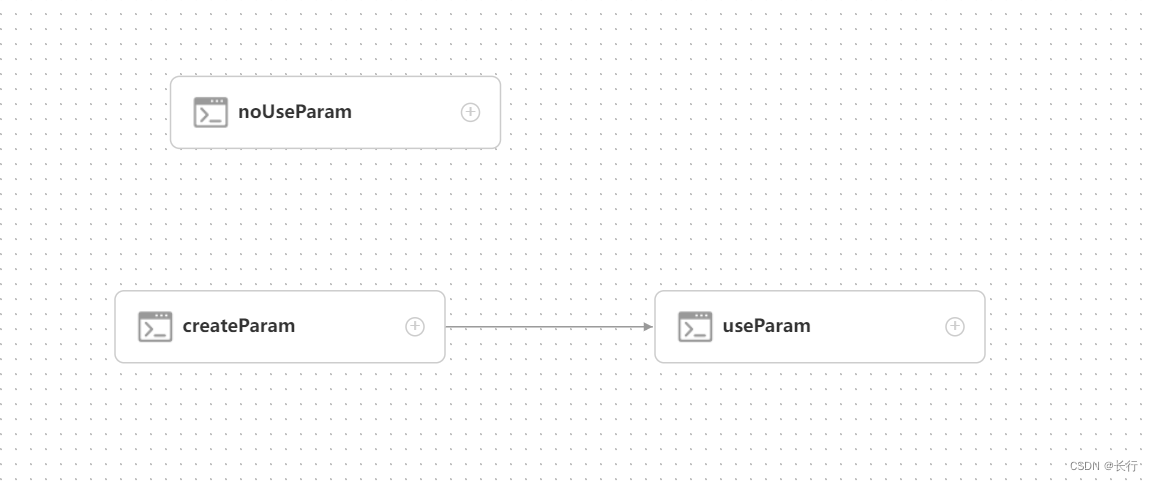

节点 【useParam】可以使用到节点【createParam】中设置的变量。而节点 【useParam】与节点【noUseParam】中并没有依赖关系，所以并不会获取到节点【noUseParam】的变量。上图中只是以 shell 节点作为例子，其他类型节点具有相同的使用规则。

其中节点【createParam】在使用变量时直接使用即可。另外该节点设置了 “key” 和 “key1” 两个变量，这里用户用定义了一个与上游节点传递的变量名相同的变量 key1，并且赋值为 “12”，但是由于我们设置的优先级的关系，这里的值 “12” 会被使用，最终上游节点设置的变量值会被抛弃。

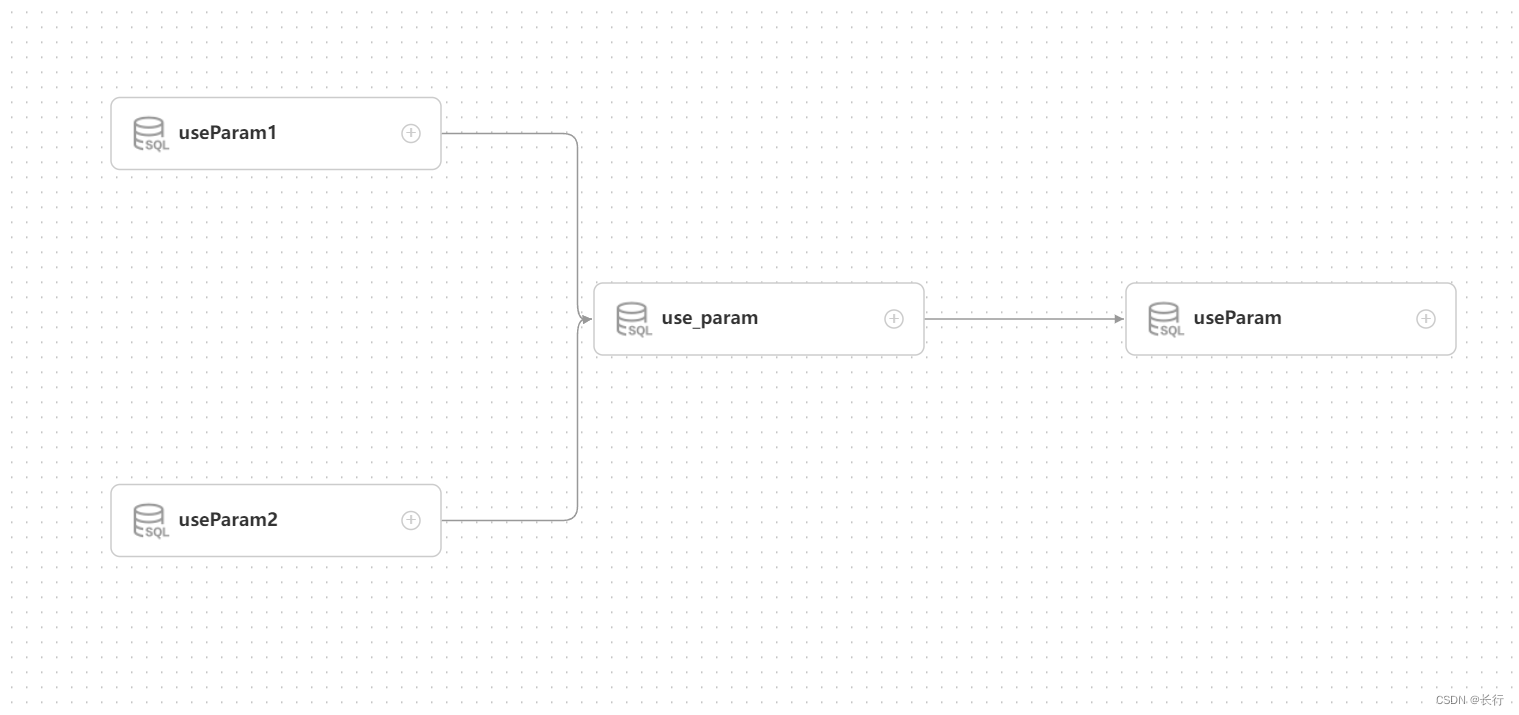

2：我们再以 sql 节点来解释另外一种情况

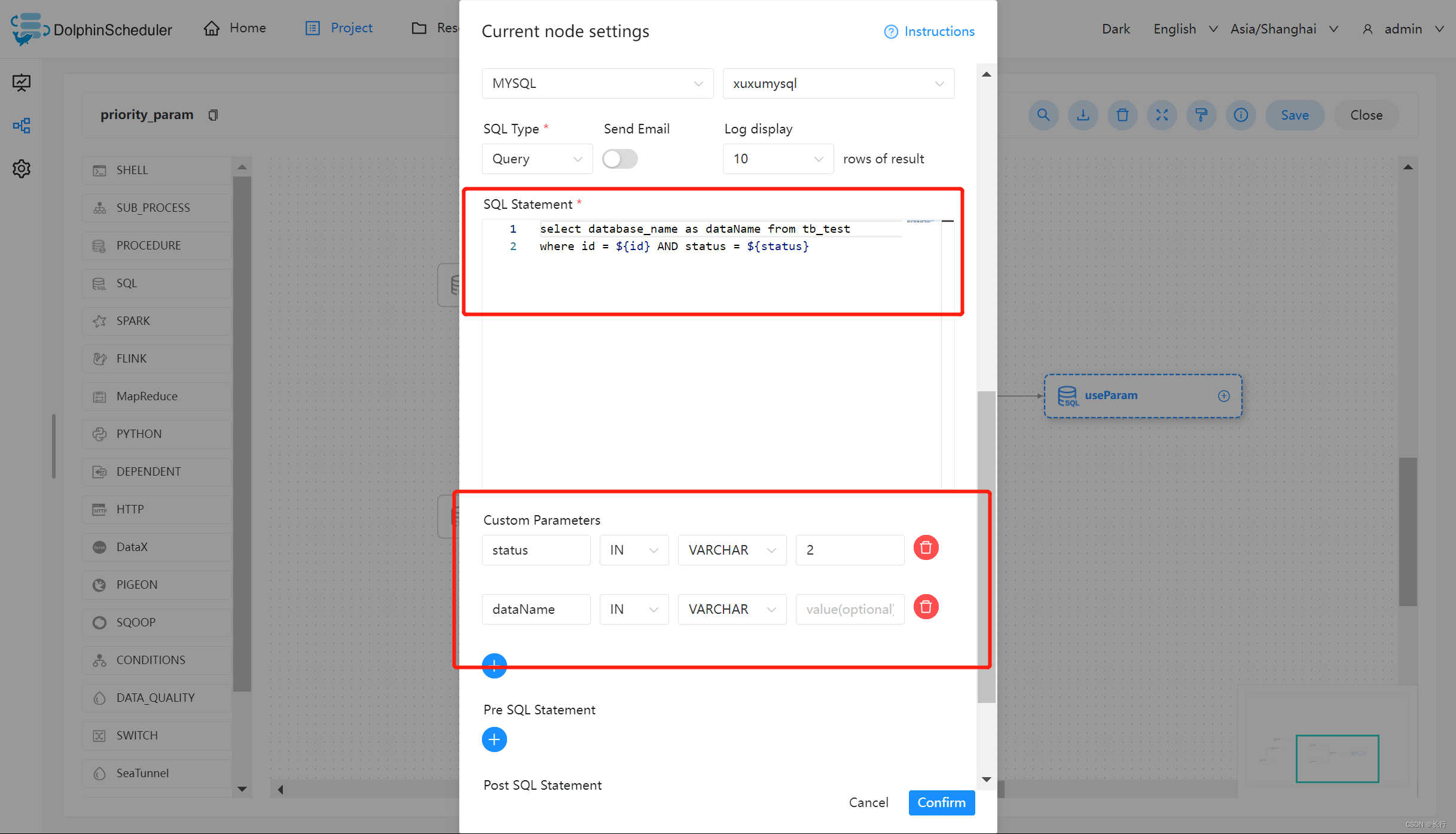

节点【use_create】的定义如下：

“status” 是当前节点设置的节点的自有变量。但是用户在保存工作流时也同样设置了 “status” 变量（全局参数），并且赋值为 -1。那在该 SQL 执行时，status 的值为优先级更高的 2。抛弃了全局变量中的值。

这里的 “id” 是上游节点设置的变量，用户在节点【createParam1】、节点【createParam2】中设置了相同参数名 “id” 的参数。而节点【use_create】中使用了最先结束的【createParam1】的值。

3.5 数据源中心

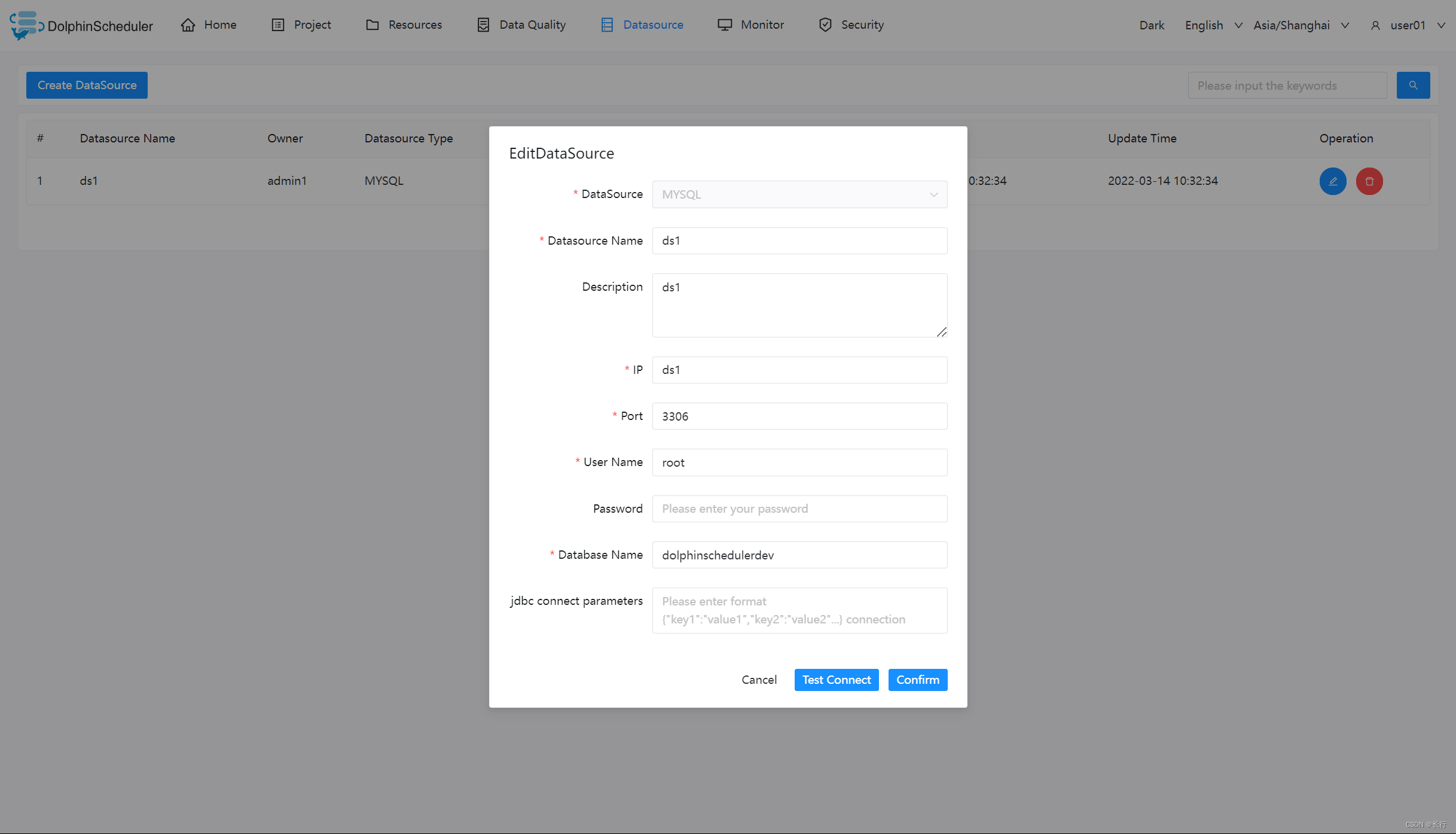

3.5.1 MySQL 数据源

• 数据源：选择 MYSQL
• 数据源名称：输入数据源的名称
• 描述：输入数据源的描述
• IP 主机名：输入连接 MySQL 的 IP
• 端口：输入连接 MySQL 的端口
• 用户名：设置连接 MySQL 的用户名
• 密码：设置连接 MySQL 的密码
• 数据库名：输入连接 MySQL 的数据库名称
• Jdbc 连接参数：用于 MySQL 连接的参数设置，以 JSON 形式填写

3.5.1.1 是否原生支持

否，使用前需请参考 数据源配置 中的 “数据源中心” 章节激活数据源。

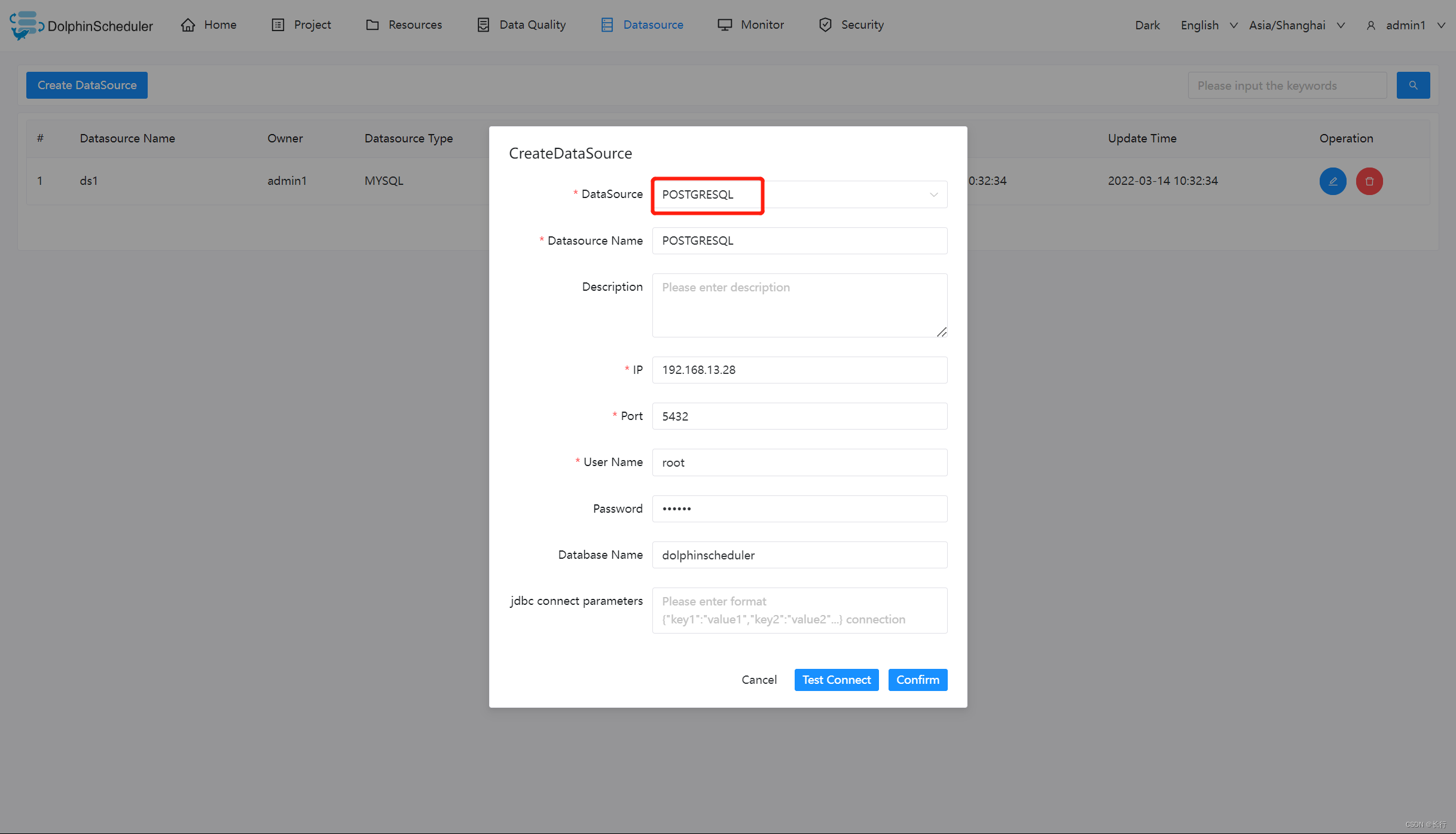

3.5.2 PostgreSQL 数据源

• 数据源：选择 POSTGRESQL
• 数据源名称：输入数据源的名称
• 描述：输入数据源的描述
• IP 主机名：输入连接 POSTGRESQL 的 IP
• 端口：输入连接 POSTGRESQL 的端口
• 用户名：设置连接 POSTGRESQL 的用户名
• 密码：设置连接 POSTGRESQL 的密码
• 数据库名：输入连接 POSTGRESQL 的数据库名称
• Jdbc 连接参数：用于 POSTGRESQL 连接的参数设置，以 JSON 形式填写

3.5.2.1 是否原生支持

是，数据源不需要任务附加操作即可使用。

3.5.3 HIVE 数据源

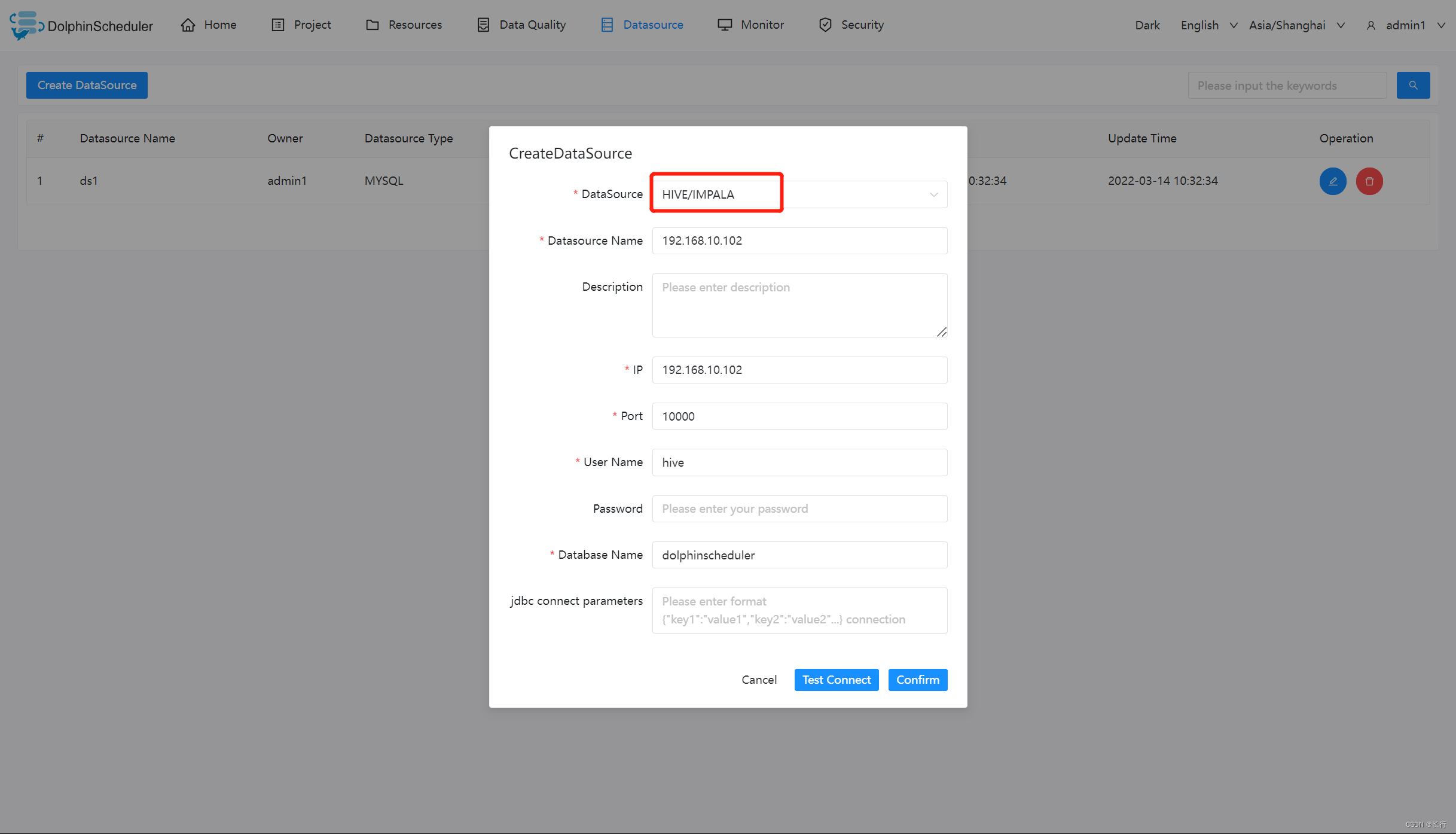

3.5.3.1 使用HiveServer2

• 数据源：选择 HIVE
• 数据源名称：输入数据源的名称
• 描述：输入数据源的描述
• IP 主机名：输入连接 HIVE 的 IP
• 端口：输入连接 HIVE 的端口
• 用户名：设置连接 HIVE 的用户名
• 密码：设置连接 HIVE 的密码
• 数据库名：输入连接 HIVE 的数据库名称
• Jdbc 连接参数：用于 HIVE 连接的参数设置，以 JSON 形式填写

注意：如果您希望在同一个会话中执行多个 HIVE SQL，您可以修改配置文件 common.properties 中的配置，设置 support.hive.oneSession = true。 这对运行 HIVE SQL 前设置环境变量的场景会很有帮助。参数 support.hive.oneSession 默认值为 false，多条 SQL 将在不同的会话中运行。

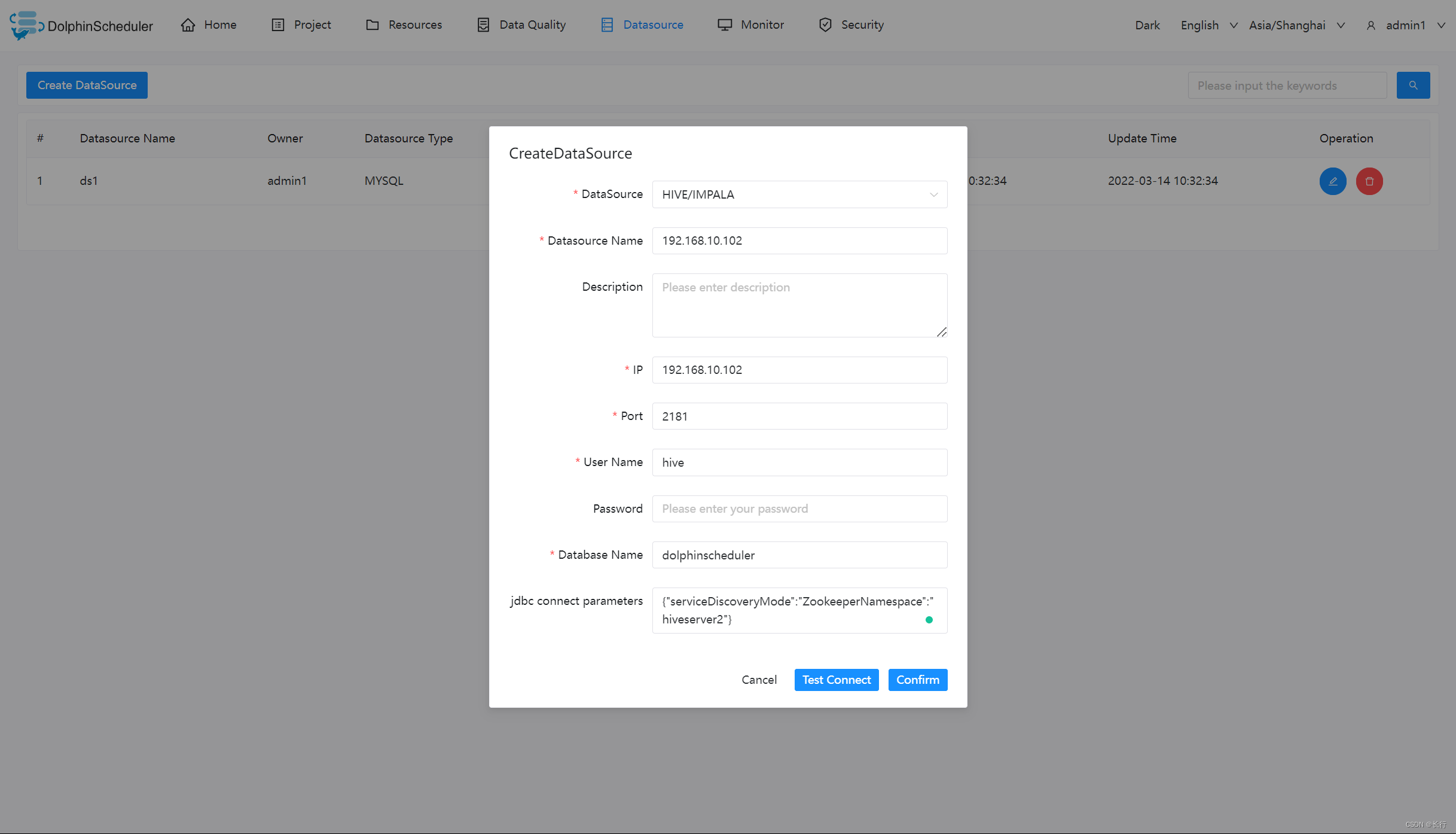

3.5.3.2 使用 HiveServer2 HA Zookeeper

注意：如果没有开启 kerberos,请保证参数 hadoop.security.authentication.startup.state 值为 false, 参数 java.security.krb5.conf.path 值为空. 开启了 kerberos，则需要在 common.properties 配置以下参数

# whether to startup kerberos
hadoop.security.authentication.startup.state=true

# java.security.krb5.conf path
java.security.krb5.conf.path=/opt/krb5.conf

# login user from keytab username
login.user.keytab.username=hdfs-mycluster@ESZ.COM

# login user from keytab path
login.user.keytab.path=/opt/hdfs.headless.keytab

3.5.3.3 是否原生支持

是，数据源不需要任务附加操作即可使用。

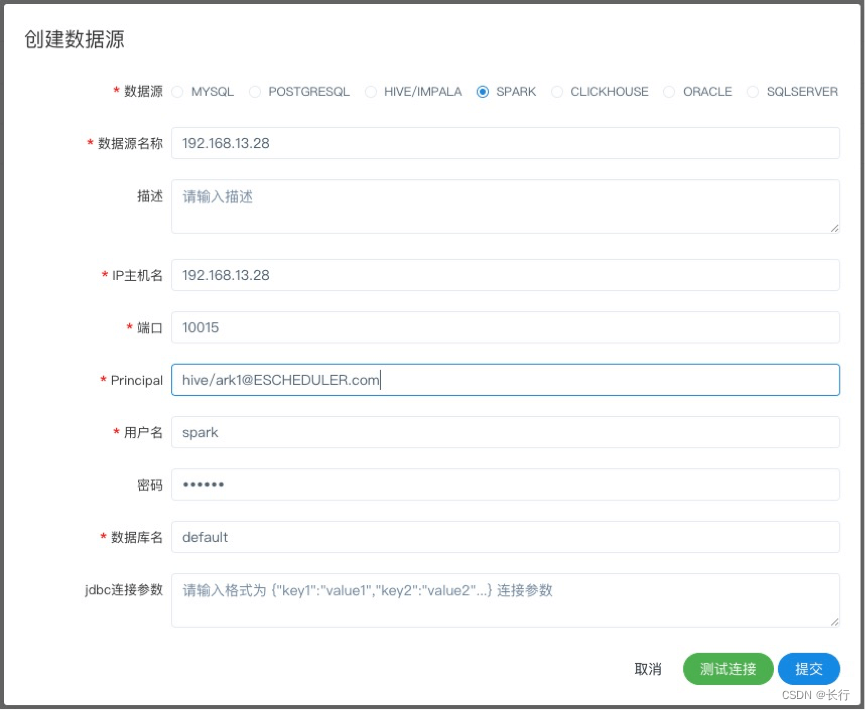

3.5.4 Spark

• 数据源：选择 Spark
• 数据源名称：输入数据源的名称
• 描述：输入数据源的描述
• IP/主机名：输入连接Spark的IP
• 端口：输入连接Spark的端口
• 用户名：设置连接Spark的用户名
• 密码：设置连接Spark的密码
• 数据库名：输入连接Spark的数据库名称
• Jdbc连接参数：用于Spark连接的参数设置，以JSON形式填写

注意：如果开启了kerberos，则需要填写 Principal

3.5.4.1 是否原生支持

是，数据源不需要任务附加操作即可使用。

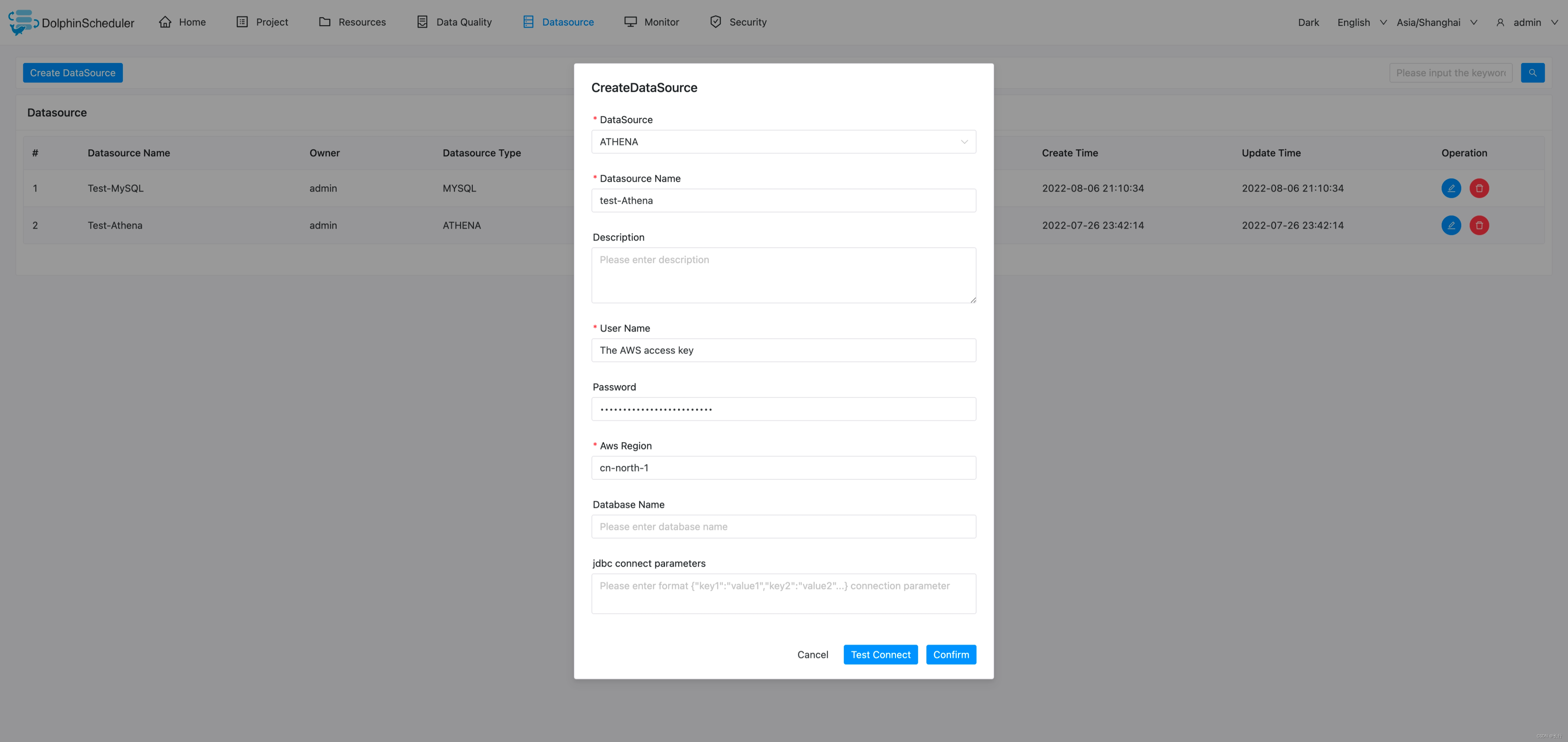

3.5.5 Amazon Athena 数据源

• 数据源：选择 ATHENA
• 数据源名称：输入数据源的名称
• 描述：输入数据源的描述
• 用户名：设置连接 AWS 的 access key
• 密码：设置连接 AWS 的 secret access key
• AwsRegion: 设置连接 AWS 的区域
• 数据库名：输入连接 ATHENA 的数据库名称
• Jdbc 连接参数：用于 ATHENA 连接的参数设置，以 JSON 形式填写

3.5.5.1 是否原生支持

• 否，使用前需请参考 数据源配置 中的 “数据源中心” 章节激活数据源。
• JDBC驱动配置参考文档 athena-connect-with-jdbc
• 驱动下载链接 SimbaAthenaJDBC-2.0.31.1000/AthenaJDBC42.jar
