UML类图中-类之间-的六大关系

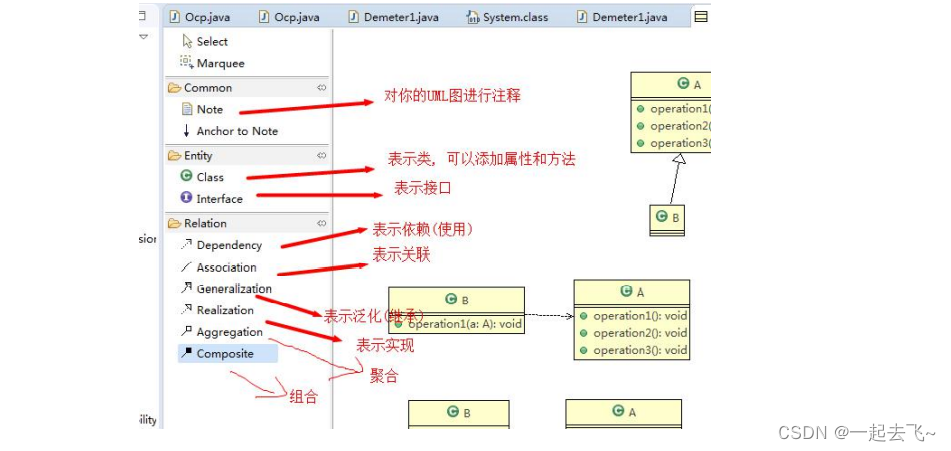

 类之间的六大关系为：依赖、泛化（继承）、实现、关联、聚合与组合。这也是软件设计师考试中常问的问题。今天介绍本篇文章目的就是理解这六大关系，并更好地加以记忆。



（一）类图—依赖关系（Dependence）

只要是在类中用到了对方，那么他们之间就存在依赖关系。如果没有对方连编 绎都通过不了。例：下面的PersonServiceBean和下面四个类都构成了依赖关系。

public class PersonServiceBean {
private PersonDao personDao;//类
public void save(Person person){}
public IDCard getIDCard(Integer personid){}
public void modify(){
Department department = new Department();//尽量不要在局部变量中运用，违反里式替换原则，
                                         //这里是为了演示。
}
}
public class PersonDao{}
public class IDCard{}
public class Person{}
public class Department{}

依赖关系总结：

1) 类中用到了对方

2) 如果是类的成员属性

3) 如果是方法的返回类型

4) 是方法接收的参数类型

5) 方法中使用到了

（二） 类图—泛化关系(generalization）

泛化关系实际上就是继承关系，他是依赖关系的特例。例：PersonServiceBean和Daosupport.

public abstract class DaoSupport{
public void save(Object entity){
}
public void delete(Object id){
}
}
public class PersonServiceBean extends Daosupport{
}

 泛化关系小结:

1) 泛化关系实际上就是继承关系

2) 如果A类继承了B类，我们就说A和B存在泛化关系

（三）类图—实现关系（Implementation）

实现关系实际上就是A类实现B接口，他是依赖关系的特例。如下代码：

public interface PersonService {
public void delete(Interger id);
}
public class PersonServiceBean implements PersonService {
public void delete(Interger id){}
}

（四）类图—关联关系（Association）

关联关系实际上就是类与类之间的联系，他是依赖关系的特例

关联具有导航性：即双向关系或单向关系

关系具有多重性：如“1”（表示有且仅有一个），“0...”（表示0个或者多个）， “0，1”（表示0个或者一个），“n...m”(表示n到 m个都可以),“m...*”（表示至少m 个）。

单向一对一关系 ：Person使用了IDCard，而IDCard没有使用Person。

public class Person {
private IDCard card;
}
public class IDCard{}

双向一对一关系：

public class Person {
private IDCard card;
}
public class IDCard{
private Person person
}

（五）类图—聚合关系（Aggregation）

聚合关系（Aggregation）表示的是整体和部分的关系，整体与部分可以分开。如（人和身份证）

聚合关系是关联关系的特例，所以他具有关联的导航性与多重性。

如：一台电脑由键盘(keyboard)、显示器(monitor)，鼠标等组成；组成电脑的各个 配件是可以从电脑上分离出来的，使用带空心菱形的实线来表示。

（六）类图—组合关系（Composition）

组合关系：也是整体与部分的关系，但是整体与部分不可以分开。如（人和头，不可分开）

例：

在程序中我们定义实体：Person与IDCard、Head, 那么 Head 和 Person 就是 组合，IDCard 和 Person 就是聚合。 但是如果在程序中Person实体中定义了对IDCard进行级联删除，即删除Person时 连同IDCard一起删除，那么IDCard 和 Person 就是组合了。

public class Person{
private IDCard card;
private Head head = new Head();
}
public class IDCard{}
public class Head{}
