【天线与电波传播】电波传播部分 第10章 天波传播5

10.5 短波天波传播

概述

短波

概念：频率在3~30MHz范围内的无线电波，亦称为高频无线电波。通常利用天波传播。

特点

利：短波天波传播具有传输媒质抗毁性好且传输损耗小的特点，能以较小的功率进行远距离通信，通信距离可达几百到一二万千米，甚至环球传播。

弊：短波比较深入地进入电离层，受电离层的影响较大，会产生严重的衰落、多径时延和传输损耗等。

短波天波的传输模式

概念：传输模式是电波从发射点到接收点的传播路径。

多径传输：由于短波天线波束较宽、电离层分层以及电波传播时可能多次反射等原因，所以在一条通信电路中存在多种传播路径，即多种传播模式。

传输模式

1. 1E传输模式：通过E层的一次反射到达接收点的传播模式
2. 1F传输模式：通过F层的一次反射到达接收点的传播模式
3. 而两次反射则为2E和2F传输模式，类似的n次反射为nE和nF传输模式

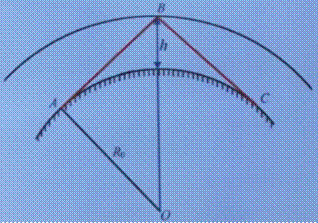

当电波以与地球表面相切的方向即射线仰角为零度的方向发射时，可以得到电波经电离层一次反射(称一跳)时最长的地面距离(怎么求?)

按平均情况来说，从E层反射的一跳最远距离约为2000km，从F层反射的一跳最远距离约为4000km。若通信距离更远，必须经过几跳才能到达。

对某一通信电路，可能存在的传输模式是与通信距离、工作频率、电离层的状态等因素有关。

通信距离小于4000km，主要传输模式为1F模式，但一般存在两条传播路径

• 低仰角射线在较低的位置被反射
• 高仰角射线在较高的位置(较大的电子密度)被反射

短波天波的传输特性

1、传输损耗

 A.自由空间传输损耗

B.路径传输损耗

天波传播的衰减损耗
