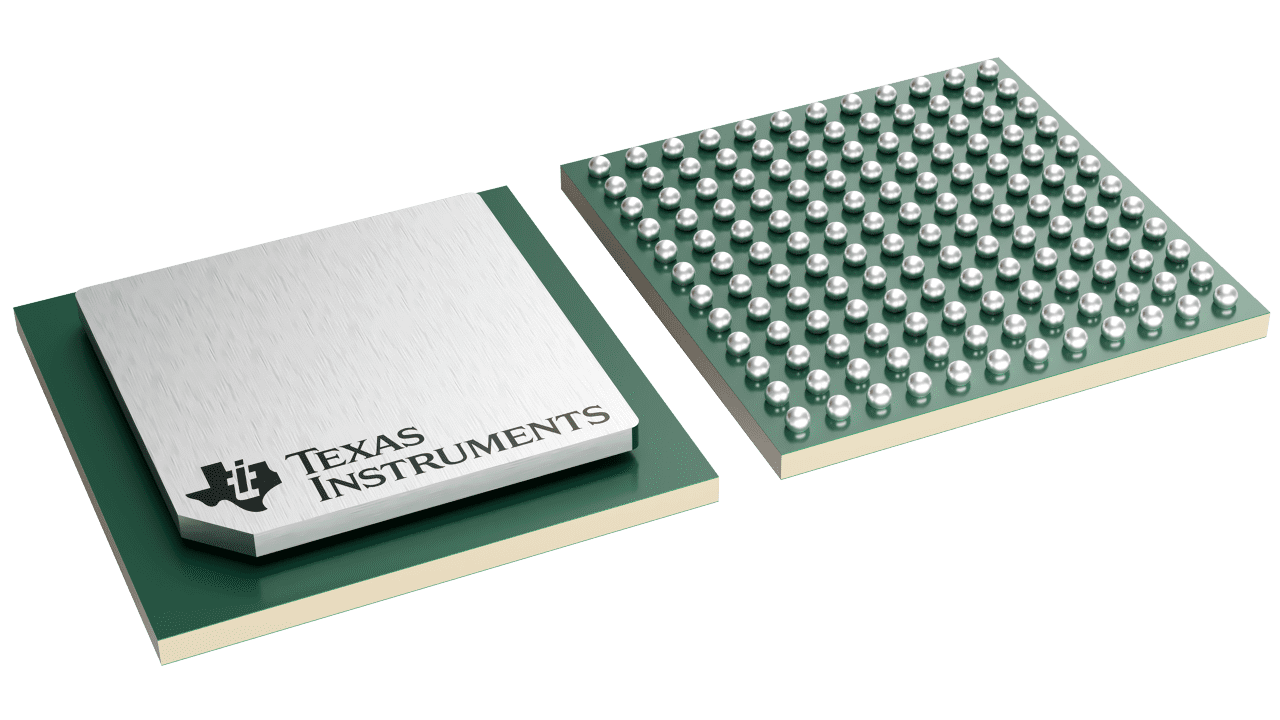

ADC12DJ5200-EP 高速 ADC (≥10MSPS) Texas Instruments品牌模数转换器

具有双通道 5.2GSPS 或单通道 10.4GSPS 的增强型 12 位 ADC

ADC12DJ5200-EP 器件是一款射频采样千兆采样模数转换器 (ADC)，可对从直流到 10GHz 以上的输入频率进行直接采样。 ADC12DJ5200-EP 可配置为双通道 5.2GSPS ADC 或单通道 10.4GSPS ADC。支持高达 10GHz 的可用输入频率范围，可对频率捷变系统的 L、S、C 和 X 频带进行直接射频采样。

ADC12DJ5200-EP 使用具有多达 16 个串行通道的高速 JESD204C 输出接口，支持高达 17.16Gbps 的线路速率。通过 JESD204C 子类 1 支持确定性延迟和多器件同步。JESD204C 接口可进行配置，对线路速率和通道数进行权衡。支持 8b/10b 和 64b/66b 数据编码方案。64b/66b 编码支持前向纠错 (FEC)，可改进误码率。此接口向后兼容 JESD204B 接收器。

无噪声孔径延迟调节和 SYSREF 窗口等创新的同步特性可简化多通道应用的系统设计。提供可选的数字下变频器 (DDC)，以便将数字信号频谱下变频到基带信号并降低接口速率。可编程 FIR 滤波器可实现片上均衡。

• 高可靠性增强型产品：
  • 受控基线：一个组装和测试基地、一个制造基地、更长的产品生命周期、更长的产品变更通知周期和产品可追溯性
• ADC 内核：
  • 12 位分辨率
  • 单通道模式下的采样率高达 10.4 GSPS
  • 双通道模式下的采样率高达 5.2 GSPS
• 性能规格：
  • 本底噪声（-20 dBFS，V FS = 1V PP-DIFF）：
    • 双通道模式：-151.8 dBFS/Hz
    • 单通道模式：-154.4 dBFS/Hz
  • ENOB（双通道，F IN = 2.4 GHz）：8.6 位
• V CMI 为 0V 时的缓冲模拟输入：
  • 模拟输入带宽 (-3dB)：8 GHz
  • 可用输入频率范围：> 10 GHz
  • 满量程输入电压（V FS，默认值）：0.8 V PP
• 无噪声孔径延迟 (t AD) 调节：
  • 精确采样控制：19 fs 步长
