51单片机定时器中断的理解
个人最近几天学习总结

51单片机定时器问题

前面的几种方法没有任何难度,当一学习到定时器和中断的时候,我就觉得我有点笨了,第一遍很多东西没有理解,所以看了好几遍,第三遍的时候才勉强看懂,然后开始写代码,虽然写成功了,但是我还是觉得有些懵懵懂懂的.
于是我找了一些书还有开发板的帮助手册看,总结了一下。
谈谈自己的看法

定时器和中断

只学了一种模式的定时器0，所以就总结一下这一个

学习这个首先要看懂图，看懂图的话，后面的所有的都好理解了

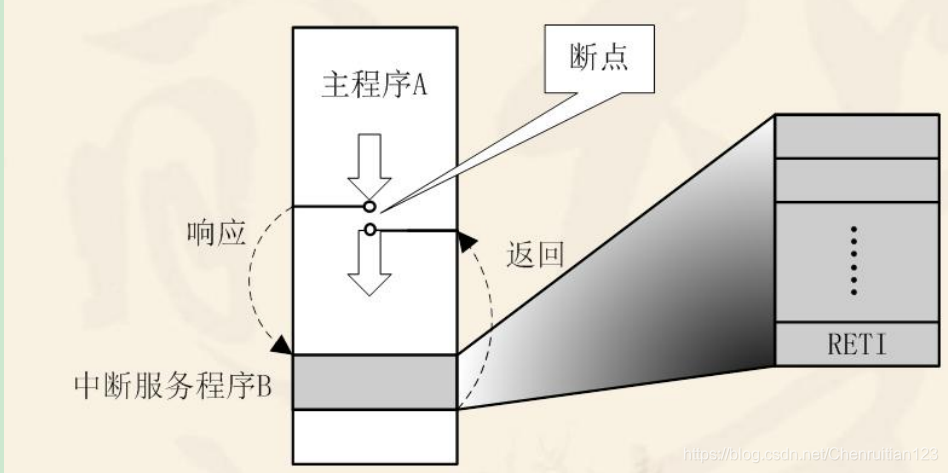

中断的概念

单片机在执行程序时，中断也随时有可能发生，但无论何时发生，只要一旦发生，单片机将立即暂停当前程序，赶去处理中断程序，处理完中断程序后再返回刚才暂停处接着执行原来的程序。

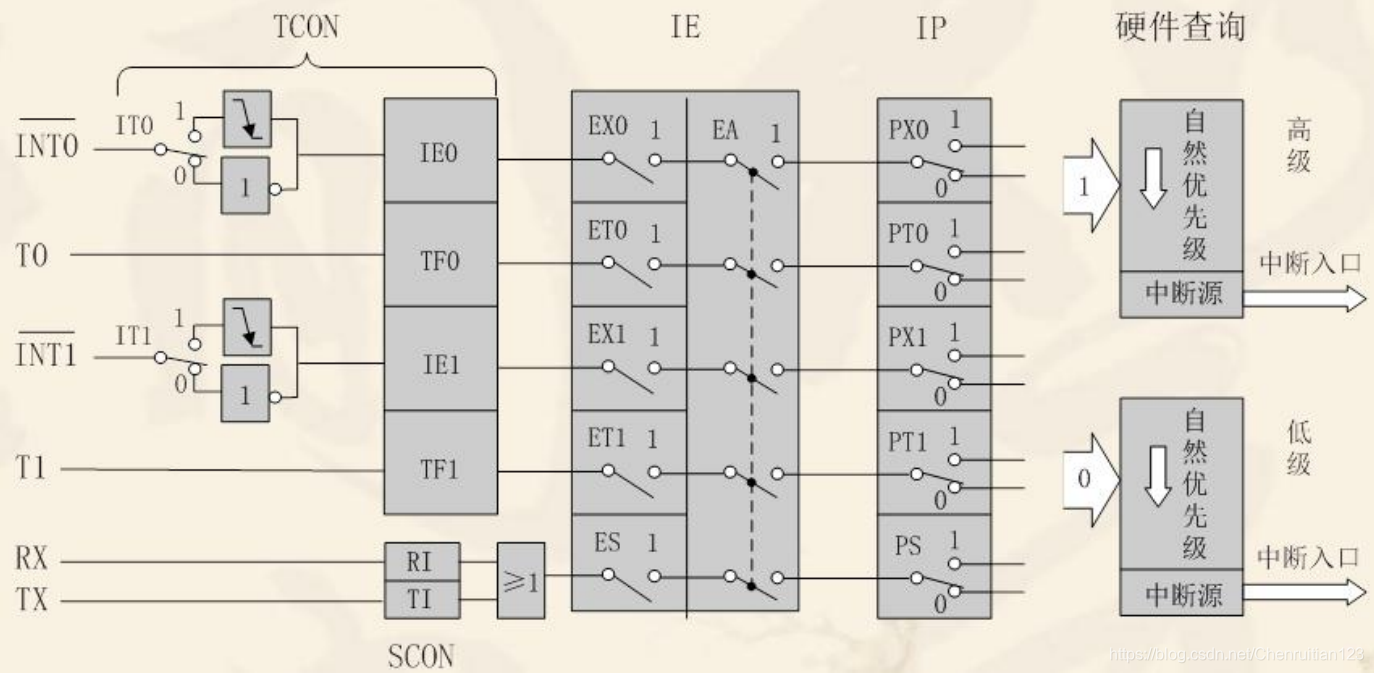

接下来就是中断的内部结构图

①INT0 对应的是 P3.2 口的附加功能，可由 IT0(TCON.0)选择其为低电平有效还是下降沿有效。当 CPU 检测到 P3.2
引脚上出现有效的中断信号时，中断标志 IE0(TCON.1)置 1，向 CPU 申请中断。 ②INT1 对应的是 P3.3
口的附加功能，可由 IT1(TCON.2)选择其为低电平有效还是下降沿有效。当 CPU 检测到 P3.3引脚上出现有效的中断信号时，中断标志 IE1(TCON.3)置 1,向 CPU 申请中断。 ③T0 对应的是 P3.4口的附加功能
TF0（TCON.5）,片内定时/计数器 T0 溢出中断请求标志。当定时/计数器 T0 发生溢出时，置位 TF0，并向CPU 申请中断。
④T1 对应的是 P3.5 口的附加功能，TF1（TCON.7），片内定时/计数器 T1
溢出中断请求标志。当定时/计数器 T1 发生溢出时，置位 TF1，并向 CPU 申请中断。
⑤RXD 和 TXD 对应对应的是 P3.0 和P3.1 口的附加功能，RI（SCON.0）或 TI （SCON.1），串行口中断请求标志。当串行口接收完一帧串行数据时置位 RI 或当串行口发送完一帧串行数据时置位 TI，向 CPU 申请中断。

可以把整个中断和定时器看做一条路走,单片机程序运行的时候,会根据定时器指定的时间去检查设置好的中断条件,然后开始中断执行,执行完之后,就开始恢复到原来的点去执行下一步.
很多时候都搞不清楚定时器的那些熟悉设置,贴在这里方便理解

- //定时器0
void Timer0(void)		//1毫秒@12.000MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初始值
	TH0 = 0xFC;		//设置定时初始值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0 = 1;		//允许中断
	EA = 1;			//允许总中断
	PT0 = 1;		//中断优先级
}`

其实从代码开头到TR0=1;都可以用stc-isp来生成,只要你设置好你单片机的属性,直接点生成复制过来就可以了。
你需要的就是理解整个运行流程,他们都是在沿着设置好的路线走而已.

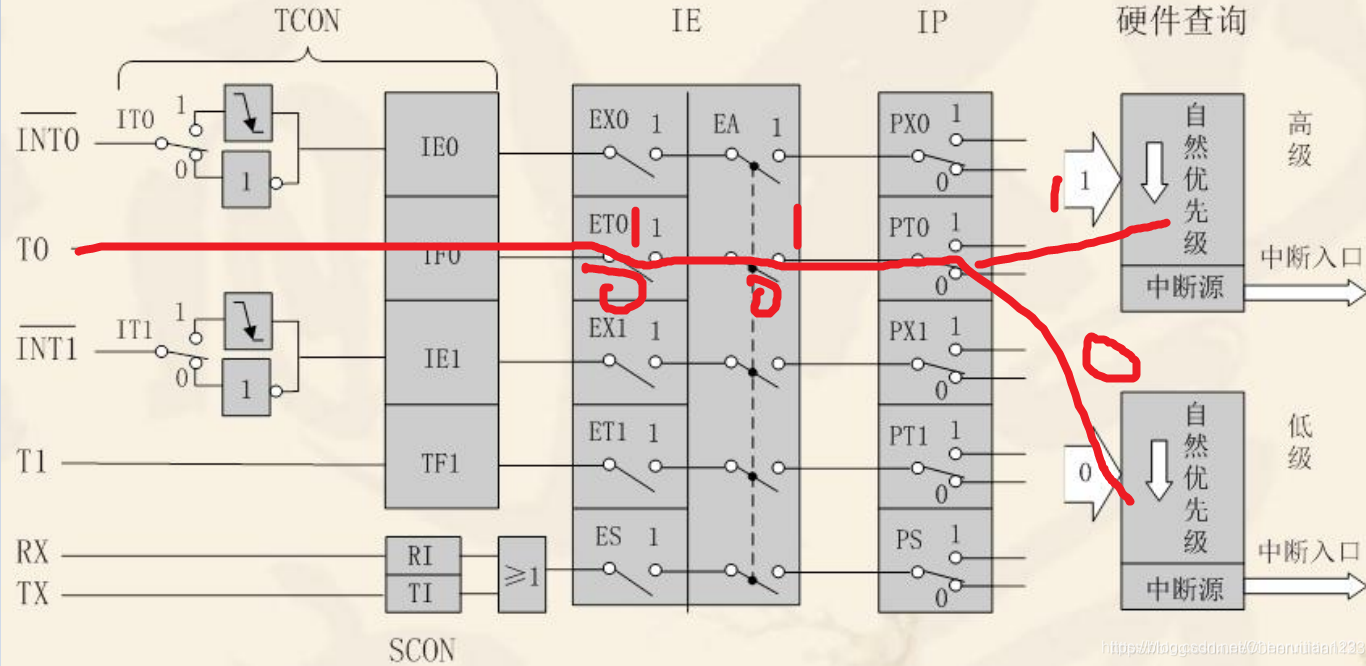

在这里插入图片描述
两条路来选择你走得路,0或者1;

	ET0 = 1;		//允许中断
	EA = 1;			//允许总中断
	PT0 = 1;		//中断优先级

关于定时器和中断大概就是这么多,写下来方便自己看,也让搜索这些关键词的同学们加深印象

个人最近几天学习问题和解决方法

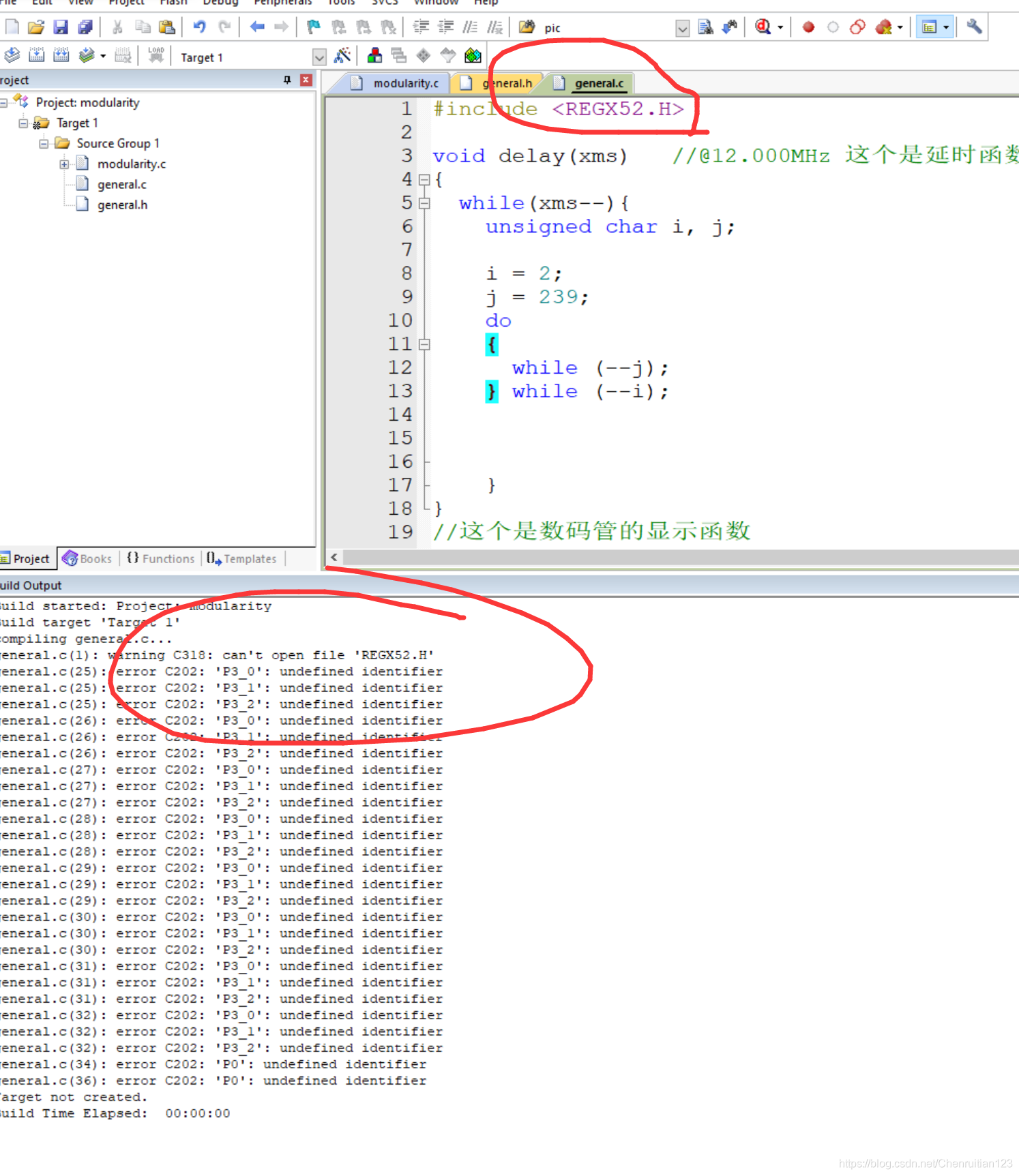

首先是REGX51.H头文件导入之后,还是依然报错,好像keil5没有办法导入REGX51.H一样
在这里插入图片描述

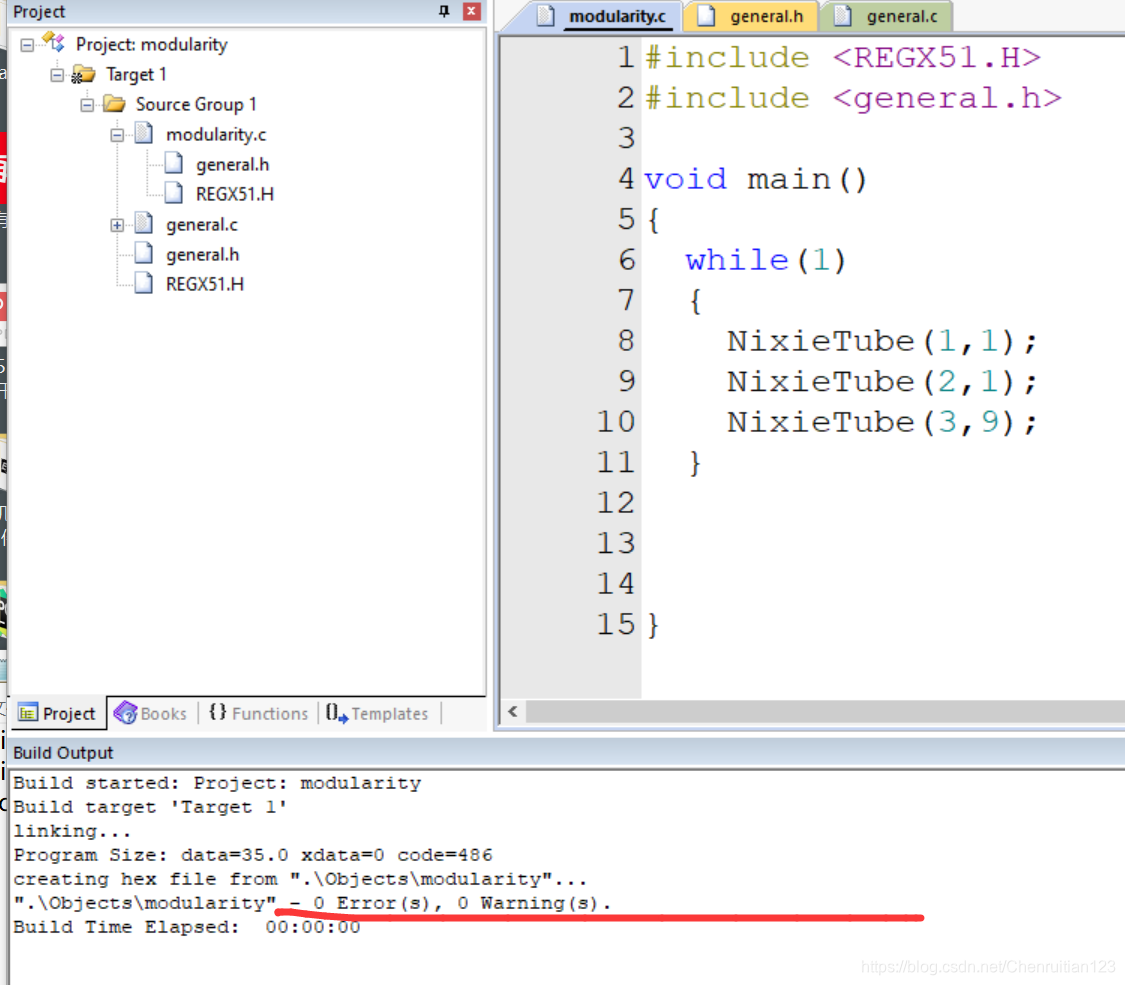

解决方法一:
手动去软件的安装目录下面复制头文件加入到工程里
然后重新编译就可以了.

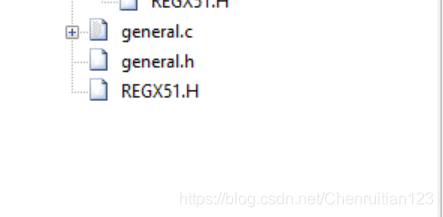

请添加图片描述
解决方法二:
关闭软件之后再重新打开项目,然后再编译,就发现不会报错了.
这个方法也可以解决你右键转到定义函数出错的问题.

然后是,每次写完编译之后,都会报l16的警告i,是因为导入的函数库很多函数没有引用,所以才会这样

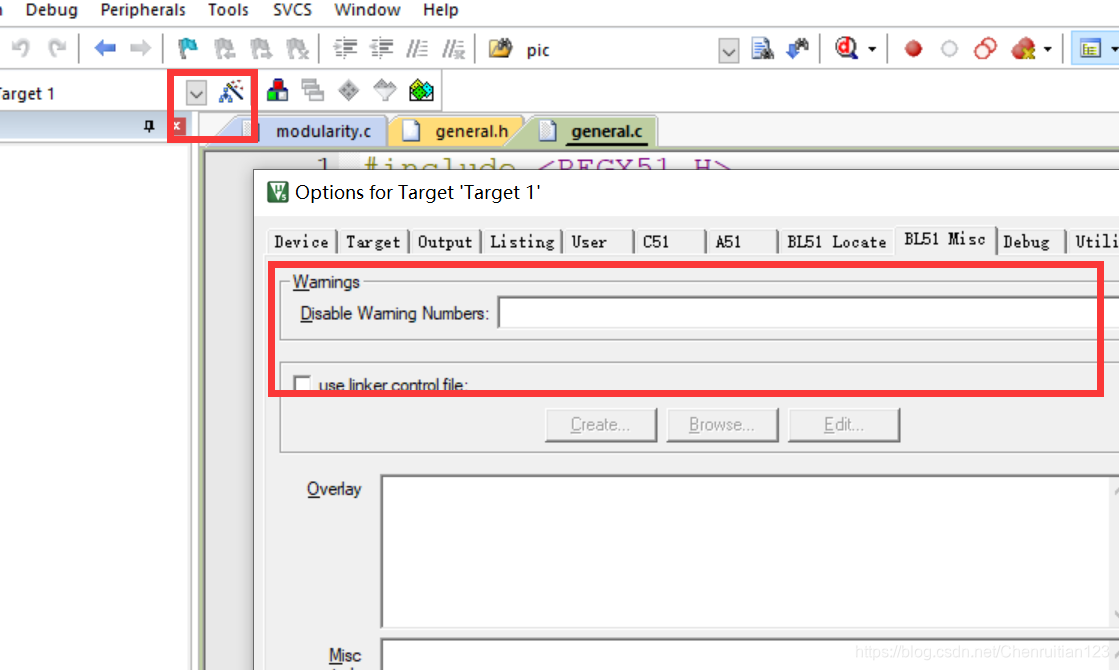

想让他不显示的话,可以选择编译设置里的BL51 Misc --> Wamings,里面输入你要忽略的警告就可以了.
请添加图片描述

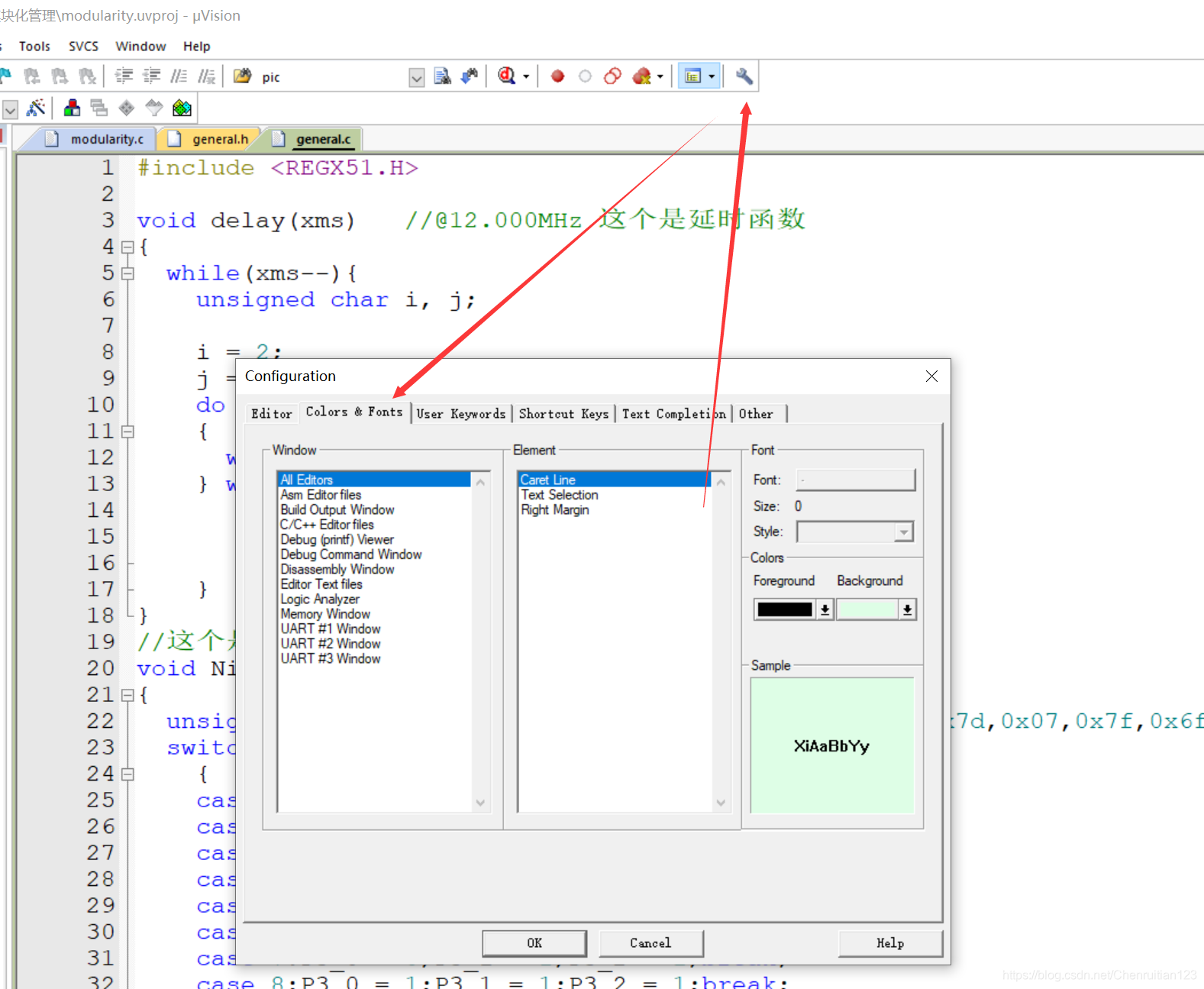

然后是设置代码颜色的问题,keil4里的代码都是纯黑色,很难看出是否有错误,写起来也很不爽,keil5里这个方法可以自定义代码的颜色,编辑器颜色等等.
