【嵌入式开发板】迅为iTOP-4412开发板板及资料介绍

 4412开发板屏幕的连接设计

采用HDMI线连接方式，牢固耐用使用方便，同事也兼容传统的连接方式。

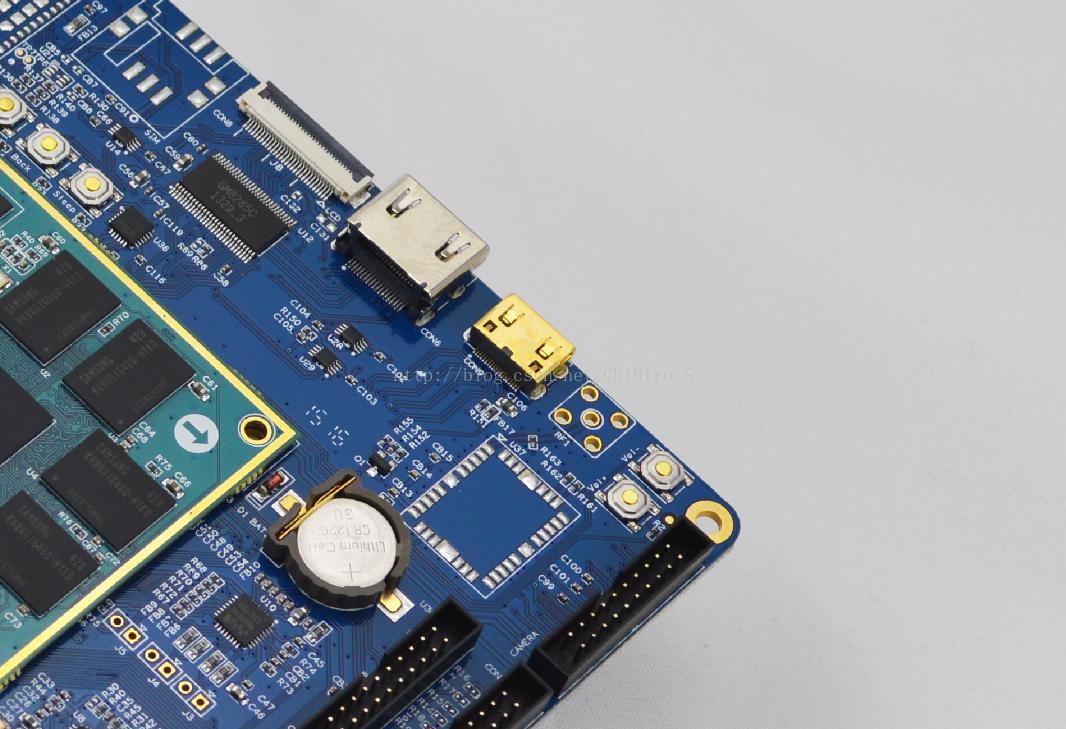

从外观上来看，开发板有 2 个 HDMI 接口，其实只有一个可以接到 HDMI 显示器上。如下图所示：









外形较大的 HDMI-A 接口，只能连接迅为提供的 7 寸屏幕或者 9.7 寸屏幕，里面有 5V（或者 3.3V）电源，绝对不能接到 HDMI 显示器上。



外形较小的 HDMI是标准的 HDMI 接口（不属于国际标准，但是很多电器设备里面都有使用， 属于日本SONY公司定义的一种HDMI接口， 具体可以百度）。

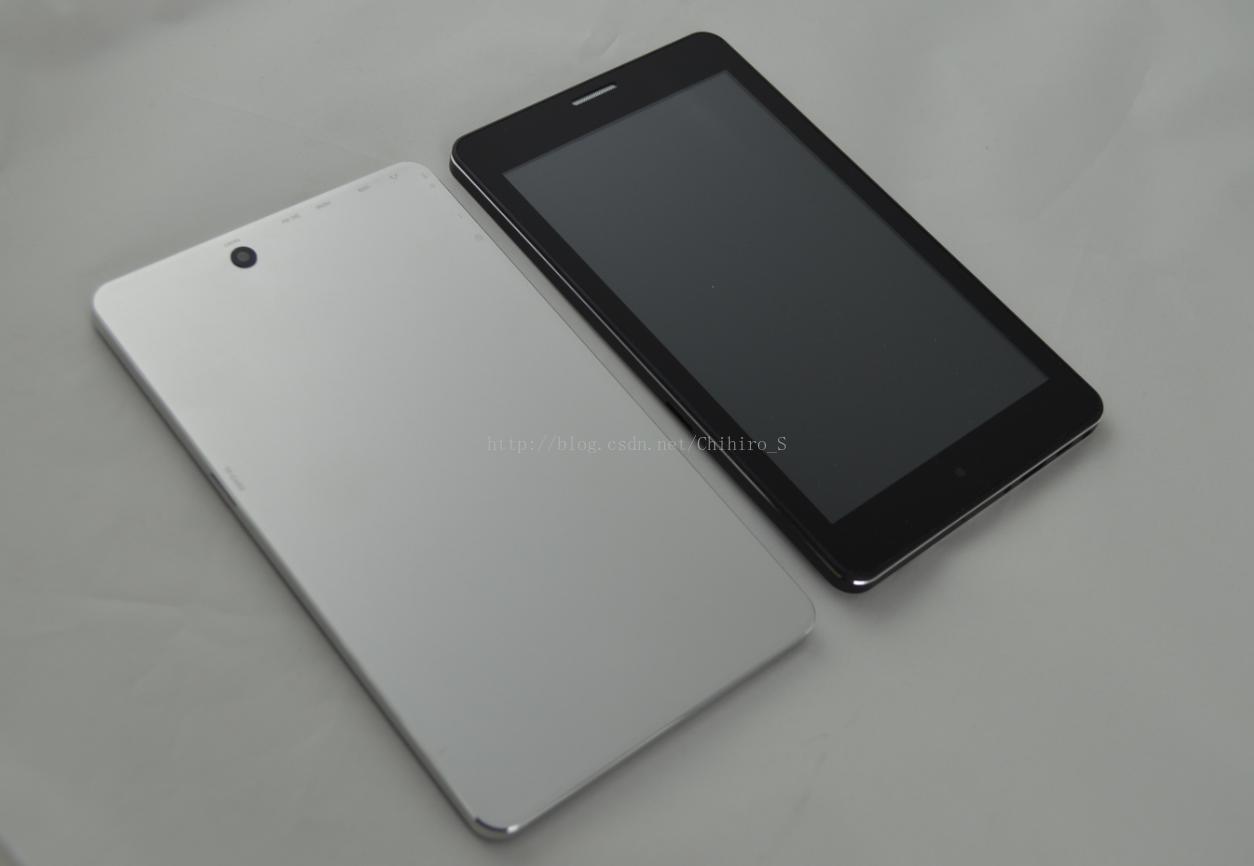

电容屏







启动方式设置（拨码开关）

用户可以通过拨码开关来选择启动方式，注意，初次使用不要随意改变拨码开关设置，拨

动后一定要注意恢复，如果设置不当将导致系统无法启动，拨码开关如图所示：









4412开发板-底板区别

标准版：不焊接 3G GPS CAN RS485模块





全能版：焊接 3G GPS CAN RS485模块

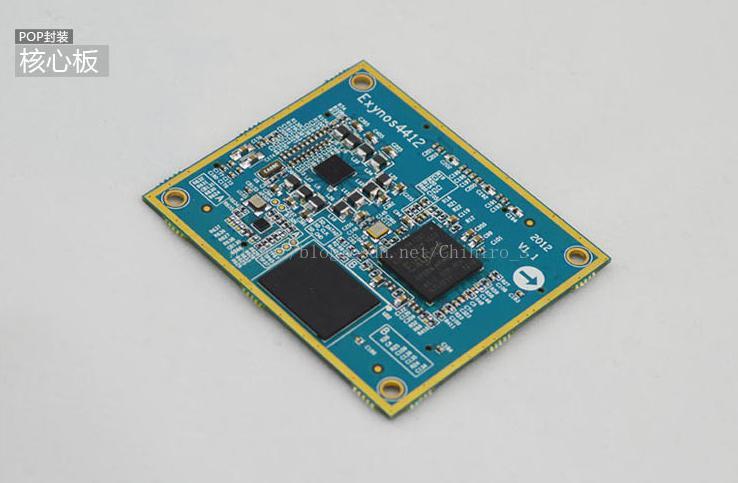

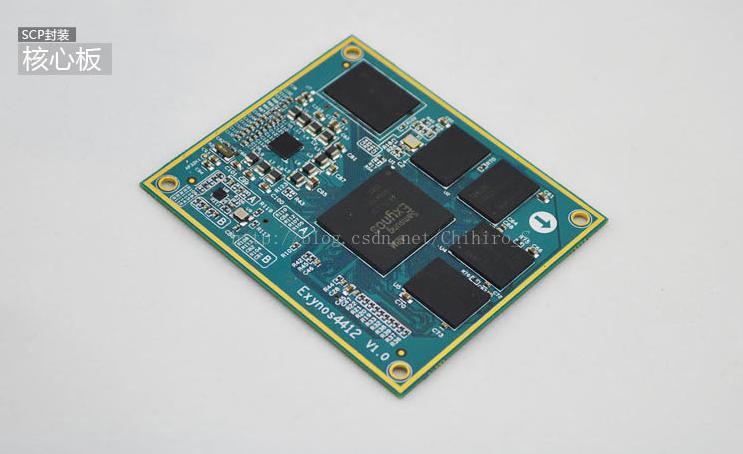

4412开发板-核心板区别











4412开发板-配件介绍

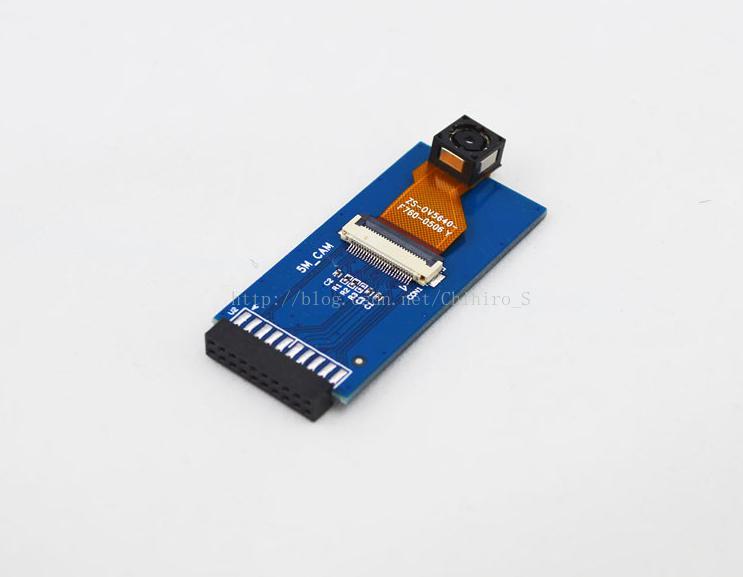

500万摄像头：

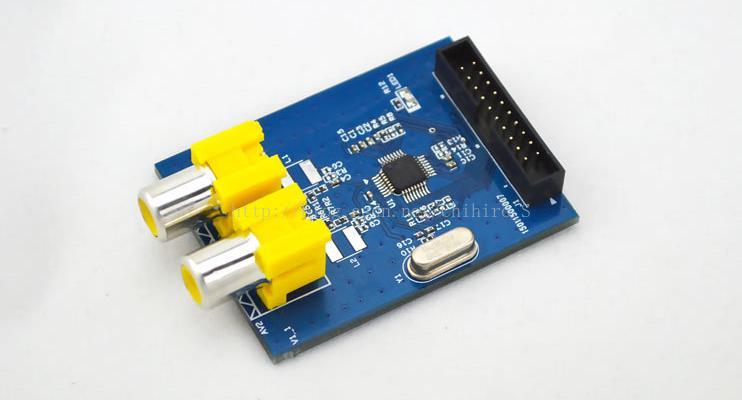

视频输入/AV监控摄像头输入模块；

该模块及配套的软件为开发视频采集、监控、车载后视等产品提供了很好的参考。









核心板参数

尺寸：6cm*7cm

高度：连同连接器在内0.26cm

CPU：Exynos4412，四核Cortex-A9，主频为1.4GHz-1.6GHz

内存：2GB双通道 DDR3

存储：16GB EMMC

PMIC：选用三星自家电源管理芯片，高效节能！具有9路DC/DC和28路LDO输出电源，经千百万部手机实践检验，与三星4412处理器匹配最佳

USB HOST：板载USB3503，引出高性能HSIC，实现3路USB HOST输出

引角扩展：引出脚多达320个，满足用户各类扩展需求

温度范围：-20℃到70℃

工作电压：2.65V--5.5V (推荐4.0V）

系统支持：Android 4.0.3





底板参数

尺寸：13cm*16cm

SWITCH：电源开关

POWER ：直流电源输入接口，5V/2A电源输入

USB_HOST接口：2路 USB_HOST 输出

USB OTG接口：1路USB OTG 2.0

JTAG接口：标准JTAG接口 20pin 2.0mm间距针座

3G：搭载进口高性能3G模组，WCDMA下行速率可达21M/s(选配)

引角扩展：引出脚多达320个，满足用户各类扩展需求

Camera接口：支持200万摄像头/500万摄像头

HDMI接口：标准HDMI v1.4，1080p高清分辨率

LCD接口：连接RGB信号的LCD

WIFI：802.11b/g，802.11n(1x1)

BT：2.1 + EDR / Bluetooth 3.0

TF卡接口：1个TF卡接口

SD卡接口：1个标准SD卡接口

网口：10M/100M自适应网口

PHONE：支持耳机输出

MIC 支持：MIC输入

User Key ：5个

GPS (选配)

串口：4个串口

RS485：1个(选配)

CAN：2.0标准(选配)

GPIO：19路通过插座引出（包括SPI、I2C、AD等）

实时时钟：板载RTC芯片

重力感应：支持

陀螺仪：支持







资料介绍：

1.光盘资料

Android 源码-- -----安卓系统源代码（包括底层内核和 uboot 源码）

Datasheet --------开发板上芯片手册

image --------编译好的可直接下载烧写到开发板上运行的映像

linux ---------QT系统源码，包括 QT以及底层 linux 及 UBOOT

tool-chains ---------编译器 GCC工具链，用来编译源代码的工具

tool ---------编译和烧写时用到的工具

ubuntu ---------Ubuntu 系统（包括底层内核以及 uboot 的映像）其中 linux 的源码和

android 系统下 linux 源码是一样的

usb_driver ---------windows XP32 位或 win7 64 位下的驱动，实现开发板通过 otg 接口

与 windows 系统相连，实现系统烧写或者 ADB 等功能。

USB_fastboot_tool-----通过 USB OTG进行烧写的工具，具体可参考用户手册

使用手册 ------------用户基本的使用手册参考

原理图 ------------开发板原理图以及 PCB



2.网盘资料

网盘资料分为以下五个文件夹。

iTOP-4412 开发板烧写镜像所需要的工具及相关驱动

该文件夹中是和烧写相关的工具和驱动。

01-USB 转串口（PL2302 驱动）

02-超级终端（串口调试助手）

03-ADB 驱动

04-fastboot烧写工具

05-TF 卡测试工具

iTOP-4412 开发板搭建编译环境所需要的工具包以及补丁包

该文件夹中是与编译相关的工具包以及补丁包。

01-虚拟机 VMware_Workstation_wmb软件

02-Ubuntu 软件

03-SSH 软件

04-编译 linux-QT文件系统需要补丁包

05-编译无界面 Linux 文件系统需要工具包以及补丁包

06-Android上层应用程序编译时需要的工具软件及插件

07-Qt_Creator

08-SoftLayout



iTOP-4412 开发板视频教程及其相关

该文件夹中是开发板配套视频以及相应视频中用到的工具以及文档。

01-烧写、编译以及基础知识视频

02-嵌入式 Linux 视频

03-iTOP-4412 开发板硬件设计指导视频

04-Android应用程序视频

05-裸机程序实验文档以及工具文件

注意：裸机程序没有视频，只有手册。

iTOP-4412 开发板源码补充

该文件夹中是源码的补充。

android_4.2.2 源码以及对应 Kernel 源码

android_4.4.4 源码以及对应 Kernel 源码

QT-ARM 官方原始程序

QT-ARM 源码文件夹（2014 年 7 月前购买用户使用）

最小 Linux 文件系统
