船型开关，又称翘板开关，主要用于设备电源控制。开关种类包括单刀单掷、单刀双掷、双刀单掷和双刀双掷，根据需要的通道数选择。其特点在于小巧且能承受大容量开闭，同时提供明确的开/关状态视觉指示。接线时，火线接L，零线接N，灯线接另一空脚。对于带有指示灯的三脚开关，可用万用表检测并正确接线。
简介
船型开关也叫翘板开关，是通过跷跷板一样交替按下操作按钮的两端来连接和断开电气电路的开关。多用于打开和关闭设备主电源的用途。英文：“Rocker Switch”。
种类
- 单刀单掷：1个动触点和1个静触点。只有1通道
- 单刀双掷：1个动触点和2个静触点，（可分别接通两边的静触点）
- 双刀单掷，2个动触点和2个静触点，有2个通道
- 双刀双掷，2个动触点和4个静触点，有4个通道 （可分别接通两边的2个静触点）
特点
- 小型却可实现高容量开闭
- 可通过视觉确认开/关状态

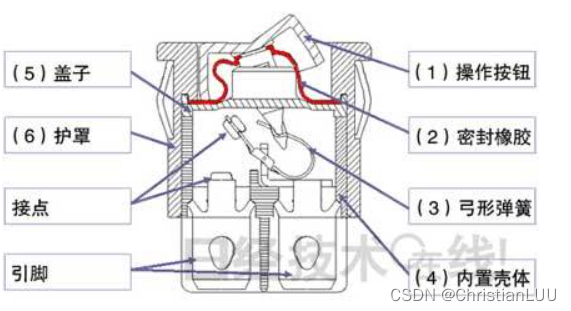

内部构造

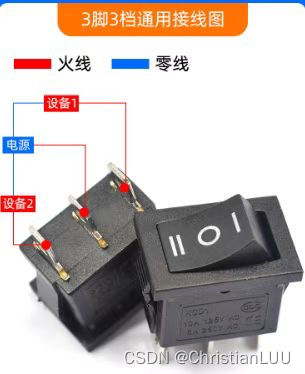

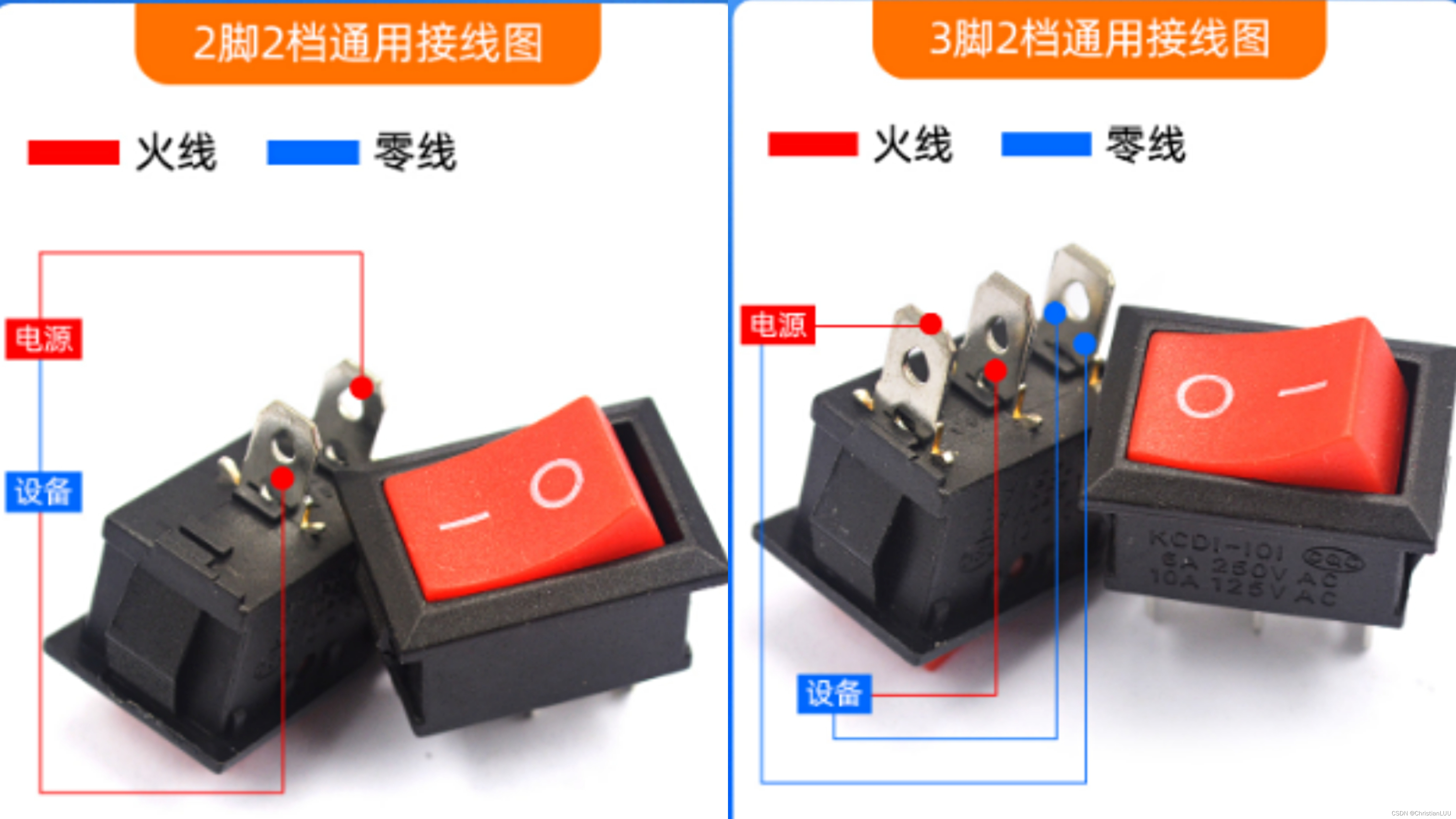

接线

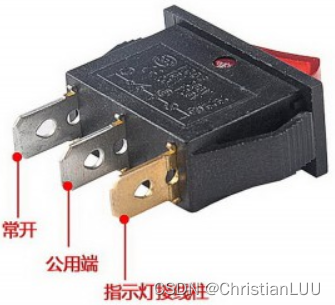

关于三脚带指示灯
可以使用万用表电阻档检测开关是否无损。
- 开关动作时两个脚的电阻为零的是控制脚和火线脚；
- 开关没有动作时有一定电阻的是火线脚和零线脚；
- 电阻无限大的是控制脚和零线脚。

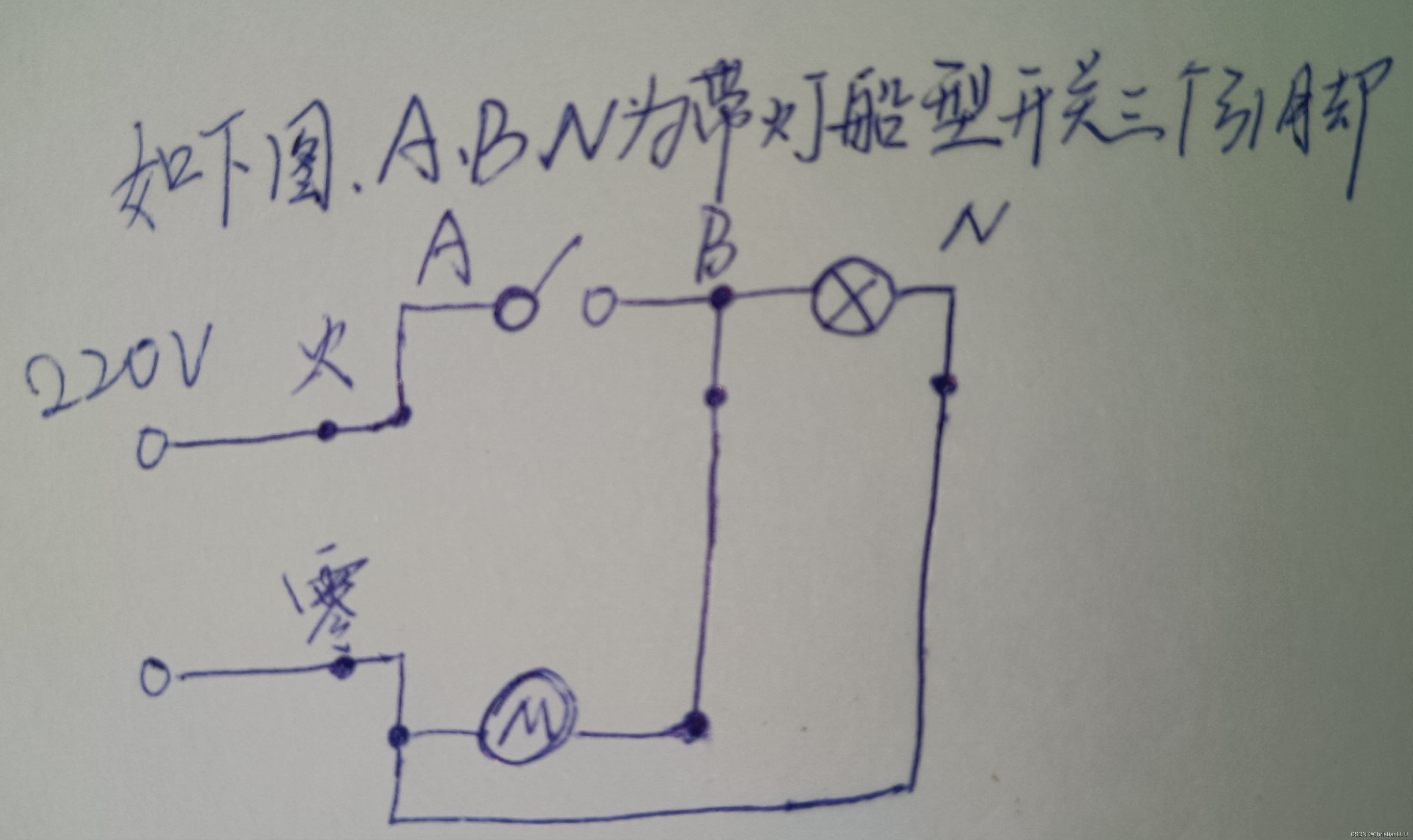

来的火线接开关的L，来的零线接N。灯的两条线，一个接船型开关的另一空脚，一条线接零线N。
它内部只有一组开关通断，其中边上一个是灯引线，接另一电源的。接法是，两头接220伏，中间接要控制的负载。
参考自：
1、带灯船型开关接法
2、船型开关坏了怎么修 船型开关内部结构图
