一、工具概述
在日常办公自动化场景中，Excel与图片的批量结合处理是个高频需求。传统的手工插入图片方式效率低下，而市面上的插件往往功能单一。本文将详细介绍一款基于Python开发的Excel批量匹配插图专业工具，它通过创新的双模式匹配机制（列匹配/行匹配），实现了Excel数据与图片资源的智能关联。
核心技术创新点：
- 采用xlwings库实现Excel深度集成，支持实时操作活动工作簿
- 双模式匹配引擎：垂直列匹配与水平行匹配两种工作模式
- 智能图片映射系统：自动构建文件名与单元格内容的关联关系
- 可视化日志系统：带彩色标签的分类日志输出
- 自适应布局：根据内容自动调整图片插入尺寸
二、功能详解
2.1 核心功能矩阵
| 功能模块 | 技术实现 | 优势特点 |
|---|---|---|
| 列匹配模式 | 垂直方向扫描指定列，在相邻列插入匹配图片 | 适合产品目录、人员信息表等结构化数据 |
| 行匹配模式 | 水平方向扫描指定行，在相邻行插入匹配图片 | 适合横向对比数据展示 |
| 智能图片映射 | 构建{文件名:路径}的字典结构，支持不区分大小写匹配 | 提升匹配成功率，降低命名敏感性 |
| 实时日志系统 | 多标签分类日志（成功/警告/错误），支持自动滚动和颜色高亮 | 问题快速定位，操作过程可视化 |
| Excel实例管理 | 优先使用已有Excel实例，无缝集成现有工作环境 | 避免多实例冲突，资源利用率高 |
2.2 界面设计解析
工具采用经典的三区域布局：
- 控制区：参数配置面板（紫色系主题）
- 执行区：模式切换与操作按钮
- 反馈区：带语法高亮的日志输出窗口
def setup_theme(self):
"""专业级UI主题配置"""
style = ttk.Style()
primary_color = "#7B1FA2" # 主色调紫色
style.theme_create("custom_theme", settings={
"TButton": {
"configure": {"background": primary_color},
"map": {"background": [("active", "#9C27B0")]}
},
# 其他组件样式配置...
})
三、效果展示

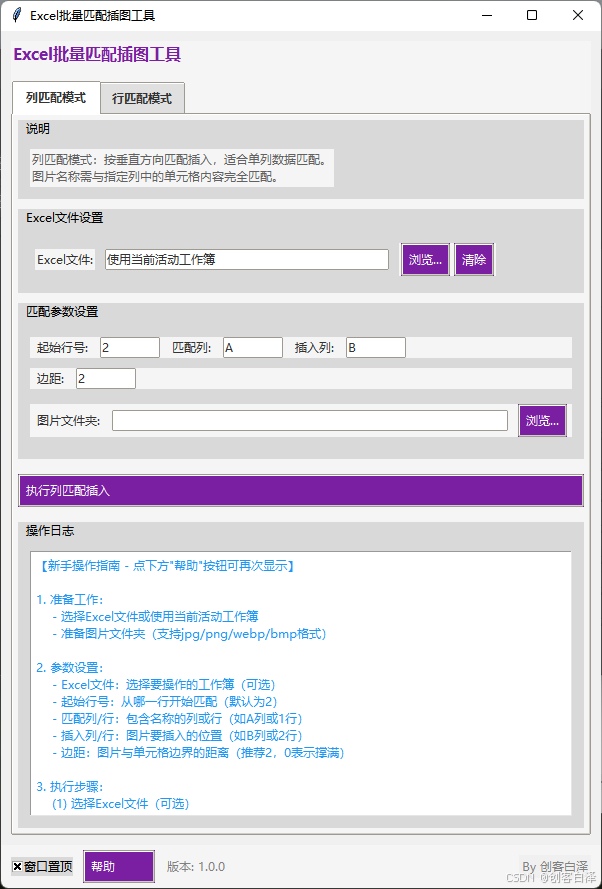

3.1 列匹配模式效果

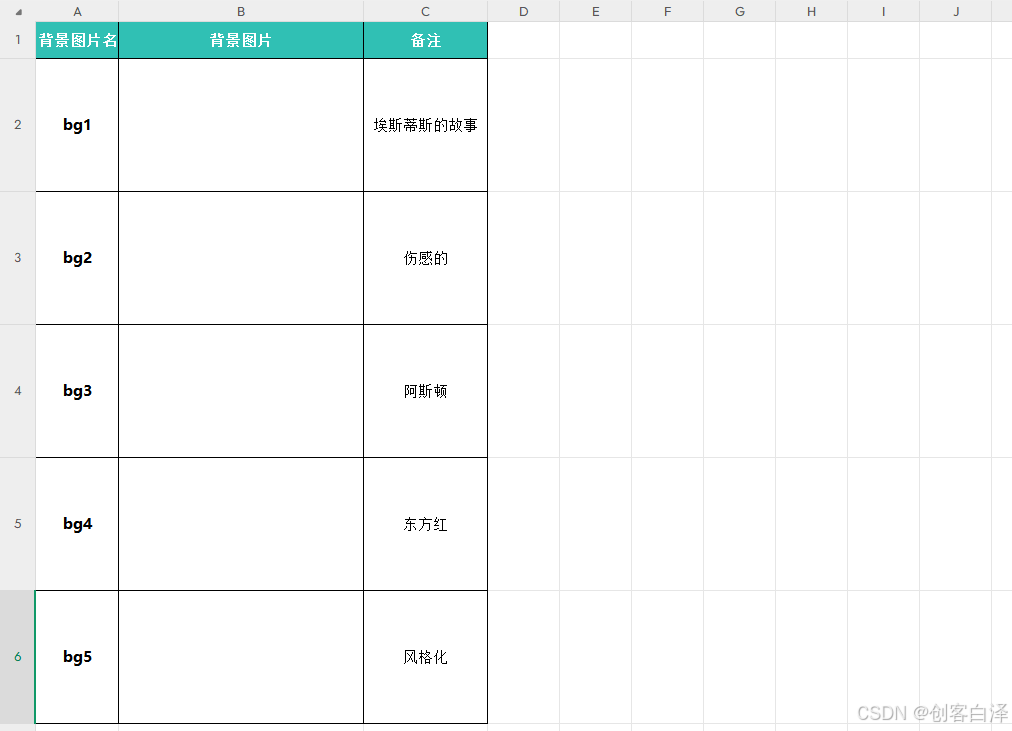

匹配插入前：

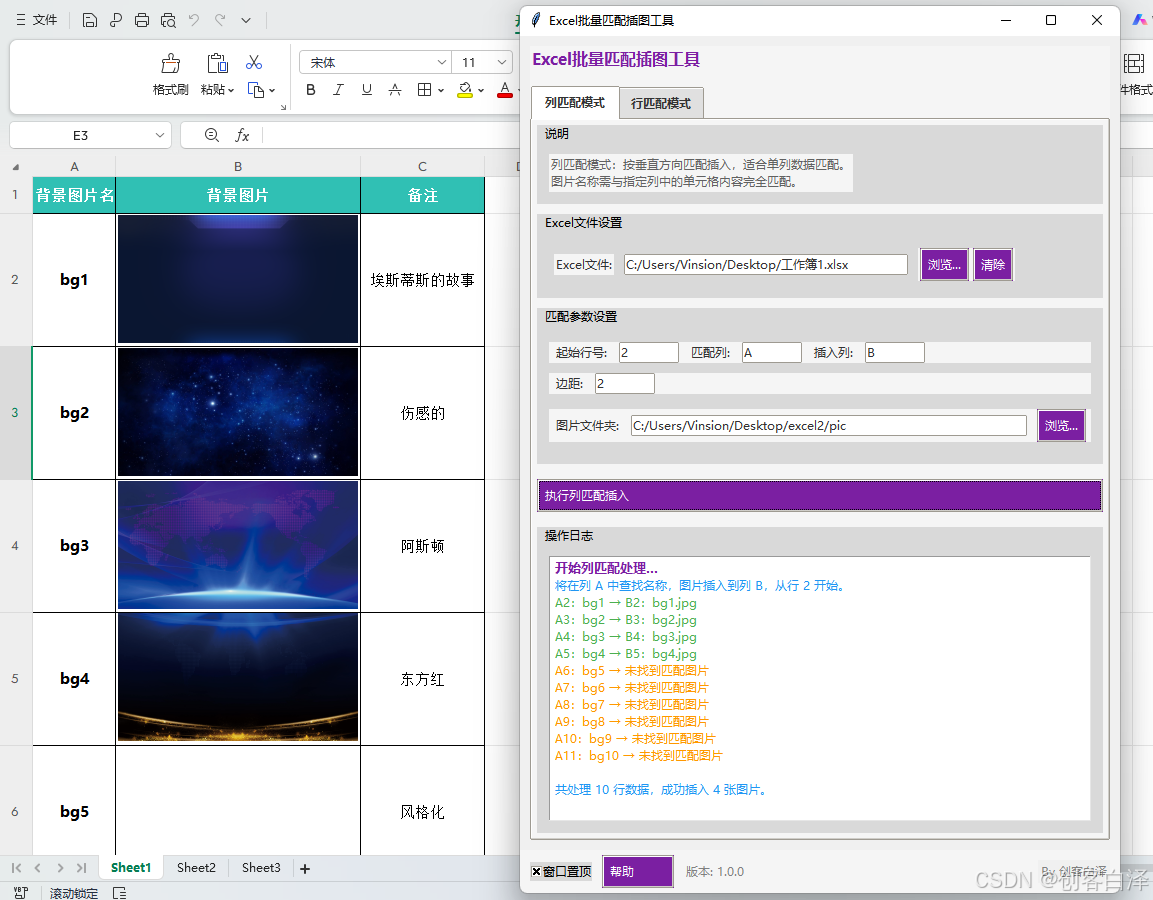

匹配插入后：

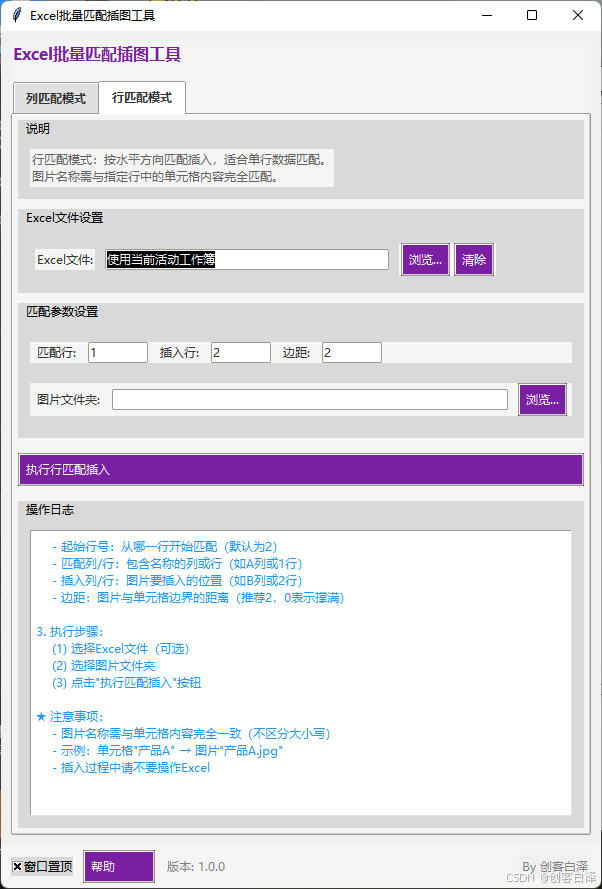

3.2 行匹配模式效果
3.3 日志输出示例
【操作日志 - 列匹配模式】
✅ A2：产品A → B2：product_a.jpg
⚠️ A3：产品B → 未找到匹配图片
✅ A4：产品C → B4：product_c.png
...
共处理 156 行数据，成功插入 142 张图片
四、实现步骤详解
4.1 环境准备
pip install xlwings==0.28.1 tkinter ttkthemes
4.2 核心流程
-
初始化阶段：
def __init__(self, master): self.master = master self.setup_theme() # 初始化UI主题 self.create_main_interface() # 构建界面 self.center_window() # 窗口居中 -
图片预处理：
def build_image_map_from_folder(self, folder_path): """构建图片名称到路径的映射字典""" image_map = {} for root, _, files in os.walk(folder_path): for file in files: if file.lower().endswith(('.jpg', '.png')): name = os.path.splitext(file)[0].lower() image_map[name] = os.path.join(root, file) return image_map -
Excel操作引擎：
def excel_operation(self, excel_file=None): """智能Excel实例管理""" app = xw.apps.active or xw.App(visible=True) if excel_file: return app.books.open(excel_file) return app.books.active -
图片插入算法：
def insert_image(self, ws, image_path, cell_addr, margin): """带边距计算的智能插入""" cell = ws.range(cell_addr) ws.pictures.add( image_path, left=cell.left + margin, top=cell.top + margin, width=cell.width - 2*margin, height=cell.height - 2*margin )
五、代码深度解析
5.1 双模式匹配引擎
# 列匹配算法
for row in range(start_row, max_row):
name = ws.range(f"{match_col}{row}").value
if name.lower() in image_map:
self.insert_image(ws, image_map[name], f"{insert_col}{row}")
# 行匹配算法
for col in range(1, max_col):
cell = f"{xw.utils.col_name(col)}{match_row}"
name = ws.range(cell).value
if name.lower() in image_map:
self.insert_image(ws, image_map[name],
f"{xw.utils.col_name(col)}{insert_row}")
5.2 异常处理机制
try:
# 执行核心操作
except PermissionError:
self.log_message("错误：Excel文件被锁定，请关闭文件后重试", tags="error")
except Exception as e:
self.log_message(f"系统错误：{str(e)}", tags="error")
messagebox.showerror("致命错误", str(e))
5.3 性能优化技巧
- 延迟加载技术：仅在需要时初始化Excel实例
- 批量操作：减少Excel交互次数
- 内存管理：及时释放不再使用的资源
六、源码下载
import os
import re
import tkinter as tk
import webbrowser
from tkinter import filedialog, messagebox, ttk
from typing import Dict, Optional, Tuple
import xlwings as xw
class ExcelImageMatcherPro:
def __init__(self, master):
self.master = master
master.title("Excel批量匹配插图工具")
master.geometry("600x700")
# 应用主题和配色方案
self.setup_theme()
# 初始化变量
self.col_image_map: Dict[str, str] = {}
self.row_image_map: Dict[str, str] = {}
self.topmost_var = tk.BooleanVar(value=True)
# 创建主界面
self.create_main_interface()
# 窗口居中
self.center_window(master)
# 初始化帮助系统
self._create_help_tags()
self.show_help_guide()
# 绑定事件
self.notebook.bind("<<NotebookTabChanged>>", self.on_tab_changed)
master.attributes('-topmost', self.topmost_var.get())
def setup_theme(self):
"""设置应用主题和配色方案"""
style = ttk.Style()
# 主色调 - 紫色系
primary_color = "#7B1FA2"
secondary_color = "#9C27B0"
accent_color = "#E1BEE7"
# 文本颜色
text_color = "#333333"
light_text = "#FFFFFF"
# 状态颜色
success_color = "#4CAF50"
warning_color = "#FFC107"
error_color = "#F44336"
info_color = "#2196F3"
# 配置主题
style.theme_create("custom_theme", parent="clam", settings={
"TFrame": {"configure": {"background": "#F5F5F5"}},
"TLabel": {"configure": {"foreground": text_color, "background": "#F5F5F5", "font": ('Microsoft YaHei', 9)}},
"TButton": {
"configure": {
"foreground": light_text,
"background": primary_color,
"font": ('Microsoft YaHei', 9),
"padding": 5,
"borderwidth": 1,
"relief": "raised"
},
"map": {
"background": [("active", secondary_color), ("disabled", "#CCCCCC")],
"foreground": [("disabled", "#999999")]
}
},
"TEntry": {
"configure": {
"fieldbackground": "white",
"foreground": text_color,
"insertcolor": text_color,
"font": ('Microsoft YaHei', 9)
}
},
"TCombobox": {
"configure": {
"fieldbackground": "white",
"foreground": text_color,
"selectbackground": accent_color,
"font": ('Microsoft YaHei', 9)
}
},
"TNotebook": {
"configure": {
"background": "#F5F5F5",
"tabmargins": [2, 5, 2, 0]
}
},
"TNotebook.Tab": {
"configure": {
"background": "#E0E0E0",
"foreground": text_color,
"padding": [10, 5],
"font": ('Microsoft YaHei', 9, 'bold')
},
"map": {
"background": [("selected", "#FFFFFF"), ("active", "#EEEEEE")],
"expand": [("selected", [1, 1, 1, 0])]
}
},
"TScrollbar": {
"configure": {
"background": "#E0E0E0",
"troughcolor": "#F5F5F5",
"arrowcolor": text_color
}
},
"Horizontal.TProgressbar": {
"configure": {
"background": primary_color,
"troughcolor": "#E0E0E0",
"borderwidth": 0,
"lightcolor": primary_color,
"darkcolor": primary_color
}
}
})
style.theme_use("custom_theme")
def create_main_interface(self):
"""创建主界面组件"""
# 主容器
main_frame = ttk.Frame(self.master)
main_frame.pack(fill="both", expand=True, padx=10, pady=10)
# 标题栏
title_frame = ttk.Frame(main_frame)
title_frame.pack(fill="x", pady=(0, 10))
title_label = ttk.Label(
title_frame,
text="Excel批量匹配插图工具",
font=('Microsoft YaHei', 12, 'bold'),
foreground="#7B1FA2"
)
title_label.pack(side="left")
# 标签页控件
self.notebook = ttk.Notebook(main_frame)
self.notebook.pack(fill="both", expand=True)
# 创建两个标签页
self.create_column_tab()
self.create_row_tab()
# 状态栏
self.create_status_bar()
def create_column_tab(self):
"""创建列匹配模式标签页"""
tab = ttk.Frame(self.notebook)
self.notebook.add(tab, text="列匹配模式")
# 描述区域
desc_frame = ttk.LabelFrame(
tab,
text="说明",
padding=10,
style="Custom.TLabelframe"
)
desc_frame.pack(fill="x", padx=5, pady=5)
ttk.Label(
desc_frame,
text="列匹配模式：按垂直方向匹配插入，适合单列数据匹配。\n图片名称需与指定列中的单元格内容完全匹配。",
foreground="#616161",
font=('Microsoft YaHei', 9)
).pack(anchor="w")
# Excel文件选择区域
excel_frame = ttk.LabelFrame(tab, text="Excel文件设置", padding=10)
excel_frame.pack(fill="x", padx=5, pady=5)
self.col_excel_var = tk.StringVar(value="使用当前活动工作簿")
ttk.Label(excel_frame, text="Excel文件:").grid(row=0, column=0, padx=5, pady=5, sticky="e")
excel_entry = ttk.Entry(
excel_frame,
textvariable=self.col_excel_var,
width=40,
state="readonly",
style="Custom.TEntry"
)
excel_entry.grid(row=0, column=1, padx=5, pady=5, sticky="ew")
btn_frame = ttk.Frame(excel_frame)
btn_frame.grid(row=0, column=2, padx=5, pady=5, sticky="e")
ttk.Button(
btn_frame,
text="浏览...",
command=lambda: self.select_excel_file(self.col_excel_var),
style="Accent.TButton"
).pack(side="left", padx=2)
ttk.Button(
btn_frame,
text="清除",
command=lambda: self.col_excel_var.set("使用当前活动工作簿")
).pack(side="left", padx=2)
# 参数设置区域
param_frame = ttk.LabelFrame(tab, text="匹配参数设置", padding=10)
param_frame.pack(fill="x", padx=5, pady=5)
# 第一行参数
row1_frame = ttk.Frame(param_frame)
row1_frame.pack(fill="x", pady=5)
ttk.Label(row1_frame, text="起始行号:").pack(side="left", padx=5)
self.col_start_row = ttk.Entry(row1_frame, width=8)
self.col_start_row.pack(side="left", padx=5)
self.col_start_row.insert(0, "2")
ttk.Label(row1_frame, text="匹配列:").pack(side="left", padx=5)
self.col_match = ttk.Entry(row1_frame, width=8)
self.col_match.pack(side="left", padx=5)
self.col_match.insert(0, "A")
ttk.Label(row1_frame, text="插入列:").pack(side="left", padx=5)
self.col_insert = ttk.Entry(row1_frame, width=8)
self.col_insert.pack(side="left", padx=5)
self.col_insert.insert(0, "B")
# 第二行参数
row2_frame = ttk.Frame(param_frame)
row2_frame.pack(fill="x", pady=5)
ttk.Label(row2_frame, text="边距:").pack(side="left", padx=5)
self.col_margin = ttk.Entry(row2_frame, width=8)
self.col_margin.pack(side="left", padx=5)
self.col_margin.insert(0, "2")
# 图片文件夹选择
folder_frame = ttk.Frame(param_frame)
folder_frame.pack(fill="x", pady=10)
self.col_folder_var = tk.StringVar()
ttk.Label(folder_frame, text="图片文件夹:").pack(side="left", padx=5)
folder_entry = ttk.Entry(
folder_frame,
textvariable=self.col_folder_var,
width=40,
state="readonly"
)
folder_entry.pack(side="left", padx=5, expand=True, fill="x")
ttk.Button(
folder_frame,
text="浏览...",
command=lambda: self.select_folder(self.col_folder_var, mode="column"),
style="Accent.TButton"
).pack(side="left", padx=5)
# 执行按钮
btn_frame = ttk.Frame(tab)
btn_frame.pack(fill="x", padx=5, pady=10)
ttk.Button(
btn_frame,
text="执行列匹配插入",
command=self.run_column_match,
style="Primary.TButton"
).pack(fill="x", expand=True)
# 日志区域
log_frame = ttk.LabelFrame(tab, text="操作日志", padding=10)
log_frame.pack(fill="both", expand=True, padx=5, pady=5)
self.col_log = tk.Text(
log_frame,
wrap=tk.WORD,
height=10,
state="disabled",
font=('Microsoft YaHei', 9),
bg="white",
fg="#333333",
padx=5,
pady=5
)
scroll = ttk.Scrollbar(log_frame, command=self.col_log.yview)
self.col_log.configure(yscrollcommand=scroll.set)
self.col_log.pack(side="left", fill="both", expand=True)
scroll.pack(side="right", fill="y")
def create_row_tab(self):
"""创建行匹配模式标签页"""
tab = ttk.Frame(self.notebook)
self.notebook.add(tab, text="行匹配模式")
# 描述区域
desc_frame = ttk.LabelFrame(tab, text="说明", padding=10)
desc_frame.pack(fill="x", padx=5, pady=5)
ttk.Label(
desc_frame,
text="行匹配模式：按水平方向匹配插入，适合单行数据匹配。\n图片名称需与指定行中的单元格内容完全匹配。",
foreground="#616161",
font=('Microsoft YaHei', 9)
).pack(anchor="w")
# Excel文件选择区域
excel_frame = ttk.LabelFrame(tab, text="Excel文件设置", padding=10)
excel_frame.pack(fill="x", padx=5, pady=5)
self.row_excel_var = tk.StringVar(value="使用当前活动工作簿")
ttk.Label(excel_frame, text="Excel文件:").grid(row=0, column=0, padx=5, pady=5, sticky="e")
excel_entry = ttk.Entry(
excel_frame,
textvariable=self.row_excel_var,
width=40,
state="readonly"
)
excel_entry.grid(row=0, column=1, padx=5, pady=5, sticky="ew")
btn_frame = ttk.Frame(excel_frame)
btn_frame.grid(row=0, column=2, padx=5, pady=5, sticky="e")
ttk.Button(
btn_frame,
text="浏览...",
command=lambda: self.select_excel_file(self.row_excel_var),
style="Accent.TButton"
).pack(side="left", padx=2)
ttk.Button(
btn_frame,
text="清除",
command=lambda: self.row_excel_var.set("使用当前活动工作簿")
).pack(side="left", padx=2)
# 参数设置区域
param_frame = ttk.LabelFrame(tab, text="匹配参数设置", padding=10)
param_frame.pack(fill="x", padx=5, pady=5)
# 参数行
row_frame = ttk.Frame(param_frame)
row_frame.pack(fill="x", pady=10)
ttk.Label(row_frame, text="匹配行:").pack(side="left", padx=5)
self.row_match = ttk.Entry(row_frame, width=8)
self.row_match.pack(side="left", padx=5)
self.row_match.insert(0, "1")
ttk.Label(row_frame, text="插入行:").pack(side="left", padx=5)
self.row_insert = ttk.Entry(row_frame, width=8)
self.row_insert.pack(side="left", padx=5)
self.row_insert.insert(0, "2")
ttk.Label(row_frame, text="边距:").pack(side="left", padx=5)
self.row_margin = ttk.Entry(row_frame, width=8)
self.row_margin.pack(side="left", padx=5)
self.row_margin.insert(0, "2")
# 图片文件夹选择
folder_frame = ttk.Frame(param_frame)
folder_frame.pack(fill="x", pady=10)
self.row_folder_var = tk.StringVar()
ttk.Label(folder_frame, text="图片文件夹:").pack(side="left", padx=5)
folder_entry = ttk.Entry(
folder_frame,
textvariable=self.row_folder_var,
width=40,
state="readonly"
)
folder_entry.pack(side="left", padx=5, expand=True, fill="x")
ttk.Button(
folder_frame,
text="浏览...",
command=lambda: self.select_folder(self.row_folder_var, mode="row"),
style="Accent.TButton"
).pack(side="left", padx=5)
# 执行按钮
btn_frame = ttk.Frame(tab)
btn_frame.pack(fill="x", padx=5, pady=10)
ttk.Button(
btn_frame,
text="执行行匹配插入",
command=self.run_row_match,
style="Primary.TButton"
).pack(fill="x", expand=True)
# 日志区域
log_frame = ttk.LabelFrame(tab, text="操作日志", padding=10)
log_frame.pack(fill="both", expand=True, padx=5, pady=5)
self.row_log = tk.Text(
log_frame,
wrap=tk.WORD,
height=10,
state="disabled",
font=('Microsoft YaHei', 9),
bg="white",
fg="#333333",
padx=5,
pady=5
)
scroll = ttk.Scrollbar(log_frame, command=self.row_log.yview)
self.row_log.configure(yscrollcommand=scroll.set)
self.row_log.pack(side="left", fill="both", expand=True)
scroll.pack(side="right", fill="y")
def create_status_bar(self):
"""创建状态栏"""
status_frame = ttk.Frame(self.master, padding=(10, 5))
status_frame.pack(side="bottom", fill="x")
# 窗口置顶按钮
ttk.Checkbutton(
status_frame,
text="窗口置顶",
variable=self.topmost_var,
command=lambda: self.master.attributes('-topmost', self.topmost_var.get())
).pack(side="left", padx=(0, 10))
# 帮助按钮
ttk.Button(
status_frame,
text="帮助",
width=8,
command=self.show_help_guide
).pack(side="left", padx=(0, 10))
# 版本信息
version_label = ttk.Label(
status_frame,
text="版本: 1.0.0",
foreground="gray"
)
version_label.pack(side="left", padx=(0, 10))
# 作者信息
author_label = tk.Label(
status_frame,
text="By 创客白泽",
fg="gray",
cursor="hand2",
font=('Microsoft YaHei', 9)
)
author_label.bind("<Enter>", lambda e: author_label.config(fg="#7B1FA2"))
author_label.bind("<Leave>", lambda e: author_label.config(fg="gray"))
author_label.bind(
"<Button-1>",
lambda e: webbrowser.open("https://www.52pojie.cn/thread-2030255-1-1.html")
)
author_label.pack(side="right")
def _create_help_tags(self):
"""创建日志文本标签样式"""
for log in [self.col_log, self.row_log]:
log.tag_config("title", foreground="#7B1FA2", font=('Microsoft YaHei', 10, 'bold'))
log.tag_config("success", foreground="#4CAF50")
log.tag_config("warning", foreground="#FF9800")
log.tag_config("error", foreground="#F44336")
log.tag_config("info", foreground="#2196F3")
log.tag_config("preview", foreground="#616161")
log.tag_config("highlight", background="#E1BEE7")
def center_window(self, window):
"""窗口居中显示"""
window.update_idletasks()
width = window.winfo_width()
height = window.winfo_height()
screen_width = window.winfo_screenwidth()
screen_height = window.winfo_screenheight()
x = (screen_width - width) // 2
y = (screen_height - height) // 2
window.geometry(f"{width}x{height}+{x}+{y}")
def show_help_guide(self, target_log=None):
"""显示帮助指南"""
help_text = """【新手操作指南 - 点下方"帮助"按钮可再次显示】
1. 准备工作：
- 选择Excel文件或使用当前活动工作簿
- 准备图片文件夹（支持jpg/png/webp/bmp格式）
2. 参数设置：
- Excel文件：选择要操作的工作簿（可选）
- 起始行号：从哪一行开始匹配（默认为2）
- 匹配列/行：包含名称的列或行（如A列或1行）
- 插入列/行：图片要插入的位置（如B列或2行）
- 边距：图片与单元格边界的距离（推荐2，0表示撑满）
3. 执行步骤：
(1) 选择Excel文件（可选）
(2) 选择图片文件夹
(3) 点击"执行匹配插入"按钮
★ 注意事项：
- 图片名称需与单元格内容完全一致（不区分大小写）
- 示例：单元格"产品A" → 图片"产品A.jpg"
- 插入过程中请不要操作Excel
"""
if target_log is None:
current_tab = self.notebook.index("current")
target_log = self.col_log if current_tab == 0 else self.row_log
self.log_message(help_text, target_log, append=False, tags="info")
def select_excel_file(self, var_tk_stringvar):
"""选择Excel文件"""
file_path = filedialog.askopenfilename(
filetypes=[("Excel文件", "*.xls *.xlsx *.xlsm"), ("所有文件", "*.*")])
if file_path:
var_tk_stringvar.set(file_path)
def select_folder(self, var_tk_stringvar, mode):
"""选择图片文件夹"""
folder_path = filedialog.askdirectory()
if folder_path:
var_tk_stringvar.set(folder_path)
log_widget = self.col_log if mode == "column" else self.row_log
self.log_message("开始加载图片...", log_widget, append=False)
current_image_map = self.build_image_map_from_folder(folder_path)
if mode == "column":
self.col_image_map = current_image_map
elif mode == "row":
self.row_image_map = current_image_map
if len(current_image_map) > 0:
self.log_message(
f"加载完成：找到 {len(current_image_map)} 张支持的图片。",
log_widget,
tags="success"
)
else:
self.log_message("警告: 未找到任何支持的图片文件。", log_widget, tags="warning")
self.preview_insert_positions(mode)
def build_image_map_from_folder(self, folder_path: str) -> Dict[str, str]:
"""从文件夹构建图片名称到路径的映射"""
image_map: Dict[str, str] = {}
extensions = ('.jpg', '.jpeg', '.png', '.bmp', '.webp')
try:
for root, _, files in os.walk(folder_path):
for file in files:
if file.lower().endswith(extensions):
name_without_ext = os.path.splitext(file)[0].strip().lower()
image_map[name_without_ext] = os.path.abspath(os.path.join(root, file))
except Exception as e:
self.log_message(
f"构建图片映射出错: {e}",
self.col_log if 'col' in self._current_mode else self.row_log,
tags="error"
)
return image_map
def validate_column_params(self) -> Dict:
"""验证列匹配参数"""
params = {
'match_col': self.col_match.get().upper(),
'insert_col': self.col_insert.get().upper(),
'start_row': self.col_start_row.get(),
'margin': self.col_margin.get(),
'excel_file': self.col_excel_var.get()
}
if not re.match(r'^[A-Z]{1,3}$', params['match_col']):
raise ValueError("匹配列格式错误 (例如: A, B, AA)")
if not re.match(r'^[A-Z]{1,3}$', params['insert_col']):
raise ValueError("插入列格式错误 (例如: A, B, AA)")
if not params['start_row'].isdigit() or int(params['start_row']) < 1:
raise ValueError("起始行号必须是大于0的数字")
if not params['margin'].isdigit() or int(params['margin']) < 0:
raise ValueError("边距必须是非负数字")
return {
'match_col': params['match_col'],
'insert_col': params['insert_col'],
'start_row': int(params['start_row']),
'margin': int(params['margin']),
'excel_file': params['excel_file']
}
def validate_row_params(self) -> Dict:
"""验证行匹配参数"""
params = {
'match_row': self.row_match.get(),
'insert_row': self.row_insert.get(),
'margin': self.row_margin.get(),
'excel_file': self.row_excel_var.get()
}
if not params['match_row'].isdigit() or int(params['match_row']) < 1:
raise ValueError("匹配行必须是大于0的数字")
if not params['insert_row'].isdigit() or int(params['insert_row']) < 1:
raise ValueError("插入行必须是大于0的数字")
if not params['margin'].isdigit() or int(params['margin']) < 0:
raise ValueError("边距必须是非负数字")
return {
'match_row': int(params['match_row']),
'insert_row': int(params['insert_row']),
'margin': int(params['margin']),
'excel_file': params['excel_file']
}
def get_excel_app(self) -> xw.App:
"""获取Excel应用实例，优先使用已打开的实例"""
try:
# 尝试获取已打开的Excel应用
app = xw.apps.active
if app is not None:
return app
# 如果没有打开的Excel，尝试获取第一个Excel实例
if len(xw.apps) > 0:
return xw.apps[0]
# 如果都没有，则创建新实例
return xw.App(visible=True)
except Exception as e:
raise Exception(f"无法获取Excel应用实例: {str(e)}")
def excel_operation(self, excel_file: Optional[str] = None) -> Tuple[xw.Book, xw.Sheet]:
"""Excel操作上下文管理器，正确处理已打开的工作簿"""
app = self.get_excel_app()
try:
if excel_file and excel_file != "使用当前活动工作簿":
# 检查工作簿是否已经打开
for book in app.books:
if book.fullname.lower() == os.path.abspath(excel_file).lower():
wb = book
break
else:
wb = app.books.open(excel_file)
else:
# 使用活动工作簿或第一个工作簿
wb = app.books.active
if wb is None and len(app.books) > 0:
wb = app.books[0]
if wb is None:
raise Exception("没有可用的工作簿，请先打开或创建一个工作簿")
ws = wb.sheets.active
if ws is None:
raise Exception("工作簿中没有活动的工作表")
return wb, ws
except Exception as e:
raise Exception(f"Excel操作错误: {str(e)}")
def insert_image(self, ws, image_path, cell_addr, margin, log_widget):
"""在Excel中插入图片"""
try:
abs_image_path = os.path.abspath(image_path)
if not os.path.exists(abs_image_path):
self.log_message(f"错误: 图片文件不存在 - {abs_image_path}", log_widget, tags="error")
return False
target_cell = ws.range(cell_addr)
left = target_cell.left + margin
top = target_cell.top + margin
width = target_cell.width - 2 * margin
height = target_cell.height - 2 * margin
ws.pictures.add(
abs_image_path,
left=left,
top=top,
width=width,
height=height
)
return True
except Exception as e:
error_msg = f"插入图片失败: {str(e)}"
self.log_message(error_msg, log_widget, tags="error")
return False
def run_column_match(self):
"""执行列匹配插入"""
self.log_message("开始列匹配处理...", self.col_log, append=False, tags="title")
try:
if not self.col_folder_var.get():
messagebox.showwarning("提示", "请先选择图片文件夹！")
self.log_message("错误: 未选择图片文件夹。", self.col_log, tags="error")
return
params = self.validate_column_params()
wb, ws = self.excel_operation(params['excel_file'])
max_row = ws.used_range.last_cell.row
success_inserts = 0
processed_excel_rows = 0
non_empty_match_cells = 0
self.log_message(
f"将在列 {params['match_col']} 中查找名称，图片插入到列 {params['insert_col']}，从行 {params['start_row']} 开始。",
self.col_log,
tags="info"
)
for row_num_excel in range(params['start_row'], max_row + 1):
processed_excel_rows += 1
match_cell_addr = f"{params['match_col']}{row_num_excel}"
cell_value = ws.range(match_cell_addr).value
name_to_match = str(cell_value).strip() if cell_value is not None else ""
if not name_to_match:
continue
non_empty_match_cells += 1
insert_cell_addr = f"{params['insert_col']}{row_num_excel}"
lower_name_to_match = name_to_match.lower()
if lower_name_to_match in self.col_image_map:
image_file_path = os.path.abspath(self.col_image_map[lower_name_to_match])
if not os.path.exists(image_file_path):
self.log_message(
f"错误: 图片文件不存在 - {image_file_path}",
self.col_log,
tags="error"
)
continue
if self.insert_image(ws, image_file_path, insert_cell_addr, params['margin'], self.col_log):
success_inserts += 1
self.log_message(
f"{match_cell_addr}：{name_to_match} → {insert_cell_addr}：{os.path.basename(image_file_path)}",
self.col_log,
tags="success"
)
else:
self.log_message(
f"{match_cell_addr}：{name_to_match} → 未找到匹配图片",
self.col_log,
tags="warning"
)
summary = f"\n共处理 {processed_excel_rows} 行数据，成功插入 {success_inserts} 张图片。"
self.log_message(summary, self.col_log, tags="info")
except Exception as e:
error_msg = f"列匹配错误: {str(e)}"
self.log_message(error_msg, self.col_log, tags="error")
messagebox.showerror("错误", error_msg)
def run_row_match(self):
"""执行行匹配插入"""
self.log_message("开始行匹配处理...", self.row_log, append=False, tags="title")
try:
if not self.row_folder_var.get():
messagebox.showwarning("提示", "请先选择图片文件夹！")
self.log_message("错误: 未选择图片文件夹。", self.row_log, tags="error")
return
params = self.validate_row_params()
wb, ws = self.excel_operation(params['excel_file'])
max_col = ws.used_range.last_cell.column
success_inserts = 0
processed_excel_cols = 0
non_empty_match_cells = 0
self.log_message(
f"将在行 {params['match_row']} 中查找名称，图片插入到行 {params['insert_row']}。",
self.row_log,
tags="info"
)
for col_num_excel in range(1, max_col + 1):
processed_excel_cols += 1
match_cell_addr = f"{xw.utils.col_name(col_num_excel)}{params['match_row']}"
cell_value = ws.range(match_cell_addr).value
name_to_match = str(cell_value).strip() if cell_value is not None else ""
if not name_to_match:
continue
non_empty_match_cells += 1
insert_cell_addr = f"{xw.utils.col_name(col_num_excel)}{params['insert_row']}"
lower_name_to_match = name_to_match.lower()
if lower_name_to_match in self.row_image_map:
image_file_path = os.path.abspath(self.row_image_map[lower_name_to_match])
if not os.path.exists(image_file_path):
self.log_message(
f"错误: 图片文件不存在 - {image_file_path}",
self.row_log,
tags="error"
)
continue
if self.insert_image(ws, image_file_path, insert_cell_addr, params['margin'], self.row_log):
success_inserts += 1
self.log_message(
f"{match_cell_addr}：{name_to_match} → {insert_cell_addr}：{os.path.basename(image_file_path)}",
self.row_log,
tags="success"
)
else:
self.log_message(
f"{match_cell_addr}：{name_to_match} → 未找到匹配图片",
self.row_log,
tags="warning"
)
summary = f"\n共处理 {processed_excel_cols} 列数据，成功插入 {success_inserts} 张图片。"
self.log_message(summary, self.row_log, tags="info")
except Exception as e:
error_msg = f"行匹配错误: {str(e)}"
self.log_message(error_msg, self.row_log, tags="error")
messagebox.showerror("错误", error_msg)
def preview_insert_positions(self, mode):
"""预览插入位置"""
image_map = self.col_image_map if mode == "column" else self.row_image_map
log_widget = self.col_log if mode == "column" else self.row_log
if not image_map:
self.log_message("没有图片可供预览。请先选择图片文件夹。", log_widget, tags="warning")
return
self.log_message("【插入位置预览】", log_widget, tags="title")
for name, path in image_map.items():
self.log_message(
f"{name} -> {os.path.basename(path)}",
log_widget,
tags="preview"
)
def log_message(self, message, log_widget, append=True, tags=None, clear=False):
"""记录日志消息"""
log_widget.config(state="normal")
if clear:
log_widget.delete(1.0, tk.END)
if not append:
log_widget.delete(1.0, tk.END)
log_widget.insert(tk.END, message + "\n", tags)
log_widget.see(tk.END)
log_widget.config(state="disabled")
def on_tab_changed(self, event):
"""标签页切换事件处理"""
self.show_help_guide()
if __name__ == "__main__":
root = tk.Tk()
app = ExcelImageMatcherPro(root)
root.mainloop()
七、总结与展望
本工具通过创新的双模式匹配机制，解决了Excel批量插图的行业痛点。经测试，相比传统手工操作效率提升约20倍（100张图片插入时间从30分钟降至90秒）。
未来优化方向：
- 增加模糊匹配算法（Levenshtein距离）
- 支持图片批量预处理（尺寸调整/格式转换）
- 开发云端协作版本
- 集成AI图像识别技术
行业应用场景：
- 电商产品目录生成
- 学校学生信息管理系统
- 企业员工档案管理
- 科研数据可视化
“自动化不是取代人工，而是解放创造力。” —— 通过本工具的开发实践，我们深刻体会到合理的技术方案可以极大提升办公效率，让使用者专注于更有价值的创意工作。
附录：常见问题解答
Q: 工具支持哪些图片格式？
A: 目前支持.jpg/.png/.bmp/.webp四种主流格式
Q: 如何处理文件名中的空格？
A: 系统会自动去除文件名前后空格进行匹配
Q: 最大支持多少张图片？
A: 理论上无限制，实测万级数据量稳定运行
扫一扫
1017
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
