云舒网络：Rancher架构深度剖析

前言：
Rancher所有的服务都是运行在Container中，这给我们部署Rancher集群提供了非常大的便利， 不会像刚入门OpenStack那样需要手动安装每个组件让人心力憔悴。但是手动部署的确让我们知晓了一些其中内涵； Rancher给我们省去了部署的麻烦，但是作为技术人员我们若要去hold住Rancher，那么我们必须对它的架构了如指掌。
注：
本文初写时Rancher还没有Release正式版，所以架构每次小升级可能都会有些许变动， 需要声明，下面内容已跟踪至 Rancher-v0.59.0 版本。

整体架构分析

Rancher-server是Rancher的控制节点，负责管理接入的各个host节点，里面运行着rancher的核心组件Cattle， Rancher几乎全部的服务都是用Golang写的，而只有这个Cattle组件是Java写的。

关于Cattle组件为什么是Java写的，这里插播一段小故事。Rancher的创始人梁胜博士我们都知道是CloudStack创始人， CloudStack我们都知道是Java写的。梁博士早期在Sun工作搞过JVM，所以用Java来做CloudStack也是技术继承顺理成章的事。 在做CloudStack过程中，出现了一个奇人，这哥们就是Darren Shepherd，Darren在另外一家名叫GoDaddy(卖域名那货)的公司工作， 这哥们是重构狂，把CloudStack的核心引擎重写了四五次。后来CloudStack被收购再后来梁博士出来搞Rancher就把Darren一起叫上， Darren在Rancher的代码贡献量可以用吨来计算了。所以这个Cattle大家如果细心一点，应该能找到CloudStack的影子。

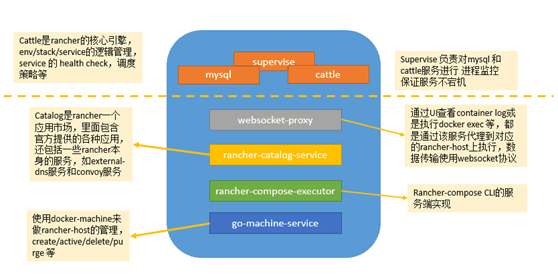

故事插播完毕。相信随着Rancher的不断升级优化，Cattle肯定会被分拆成各个小组件，然后用Golang实现，这是后话。下面我们先用一张图看下Rancher-server都包含了什么：

图解：
1.）Supervise负责对Mysql和Cattle服务进行进程监控，保证服务不宕机；
2.）Cattle是Rancher的核心引擎，env/stack/service的逻辑管理，service的health check,调度策略等；
3.）websocket-proxy——通过UI查看Container log或是执行docker exec等,都是通过该服务代理到对应的rancher-host上执行，数据传输使用websocket协议；
4.）Rancher-Catalog-Service——Catalog是Rancher一个应用市场，里面包含官方提供的各种应用，用还包括一些rancher本身的服务，如external-dns服务和convoy服务等；
5.）Rancher-Compose-executor——Rancher-Compose CLI的服务端实现；
6.）go-machine-service——使用docker-machine来做rancher-host的管理，create/active/delete/purge等

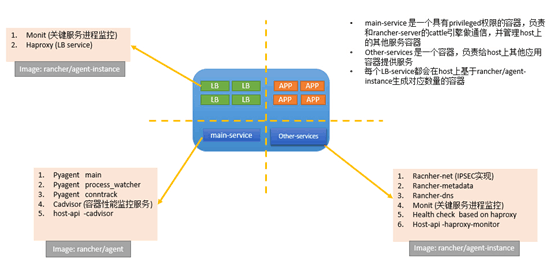

Rancher-server管理的各个host节点，我们在添加它们时候都会在相应的host上启动一个拥有Privilege权限的Container， 这个Container基于Rancher/Agent镜像，它首先会连接Rancher-server验证一个Secret & Key， 成功后再启动一个Rancher/Agent container也是Privilege级别的，最终这个Container负责和Rancher-server保持连接，并接收各种操作的event。 如果当前host要使用Rancher Managed网络，那么还会启动一个基于 Rancher/Agent-Instance 镜像的Container。 同样如果添加了lb-service，lb-service也是基于Rancher/Agent-Instance来实现的。我们还是用一张图来有一个整体感官的了解：

图解：
1.）main-service是一个具有privileged权限的容器，负责和Rancher-service的Cattle引擎做通信，并管理host上的其他服务容器；
2.)Other-service是一个容器，负责给host上其他应用容器提供服务；
3.）每个LB-service都会在host上基于Rancher/Agent-Instance生成对应数量的容器。

值得一提的是Rancher-NET组件，从 v0.56 开始不用Racoon实现IPSec了，改成用Rancher-NET包装StrongSwan， 用Charon实现IKE，从Rancher-NET的package架构看，未来是要实现多种backend，很期待VXLAN，VLAN的实现。 Docker-NETwork的接入应该只是时间问题。如果部署在内部环境里，用IPSec做网络隔离还是有点重。

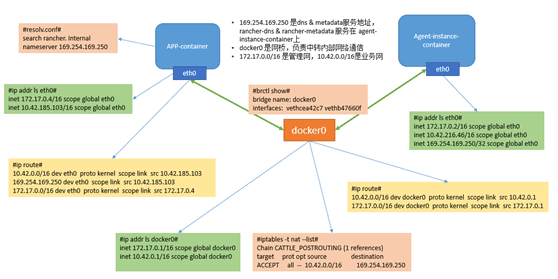

我们运行很多个Stack、Service之后，host上会有很多Container，我们会在Rancher-UI上看到Container的网络是10.42.0.0/16， host上的Container之间的网络是一种怎样的形式呢？分析这个主要还是看Container的IP Addr &IP route， 以及host的iptables，我们还是一张图来看一下：

Rancher-DNS& Rancher-MetaData 是我们需要了解的重点组件。我们使用的Service Link功能其实就是通过Rancher-DNS实现的， Rancher-MetaData与Confd结合可以让我们在App-Container中动态载入配置， 另外Rancher的External-DNS也得依赖它，这个我会在后续的文章中具体描述。

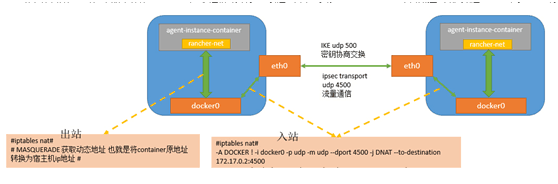

host的内部网络看过之后，我们来看看Container跨主机通信的实现，主要通过两个UDP端口500 and 4500， 网络流量出站入站通过host的IPtables规则处理，IP地址为172.17.0.2这个Container就是运行Rancher-NET的Container。

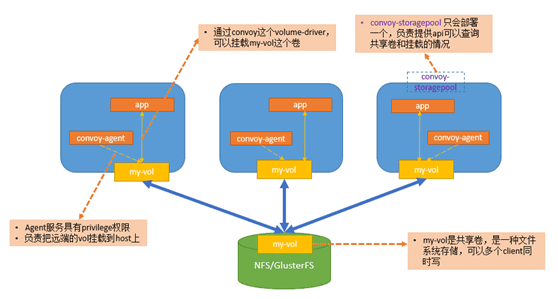

计算和网络聊完，我们再来看看存储。Rancher自己实现了一个Docker-Volume-Driver即Convoy。Convoy不生产存储， 它只是存储的搬运工，它相当于把各种存储接口做一个统一的抽象，目前支持Device Mappe、GlusterFS/NFS、EBS等， 目前使用上可以参考Rancher-Catalog中的实现，我们可以在UI上看到Convoy GlusterFS & Convoy NFS， 如果你的环境中已经有NFS和GlusterFS的实现，填写一些相关参数进行部署即可。 它主要做的事就是在每个host上部署Convoy-Agent服务并把对应的共享卷挂载上来，这样每个App-Container就可以用过Convoy使用共享卷。

Ok，本次分享暂告一个段落，了解更多Rancher中文资讯敬请关注我们！
