0. 前言

我们在专栏的第一篇文章中，提到Delegate时说：

在这里插入图片描述

但现在Model和View都已经入门了，该来的总是要来的：本文我们就一起开始进攻Delegate吧！

系列文章回顾：
Qt Model/View 学习(1) - 是什么和为什么？
Qt Model/View 学习(2) - QModelIndex索引模型数据
 Qt Model/View 学习(3) - 索引来一堆东西，究竟取谁（ItemDataRole）？
Qt Model/View 学习(4) - 实现自己的QAbstractTableModel类（支持显示与修改）
Qt Model/View 学习(5) - QTableView（优雅）使用教程（附源码）
Qt Model/View 学习(5.5) - 使用QTableView（优雅地）实现翻页效果（附源码）

1. Delegate简介

从第一篇文章我们已经知道了，Delegate提供在View上对数据进行渲染和修改的功能，以及提供了一个默认Delegate把数据显示成字符串。

这里先老样子，仿照Model和View，来一张UML类图，看看它的家族渊源：
在这里插入图片描述

可以发现这位老兄比Model或是View要简洁多了，从QObject出来直接就是标准的Abstract接口了。

从前文我们已经知道 QAbstractItemModel和QAbstractItemView分别定义了Model类和View类的标准接口；

标准接口均无法实例化。

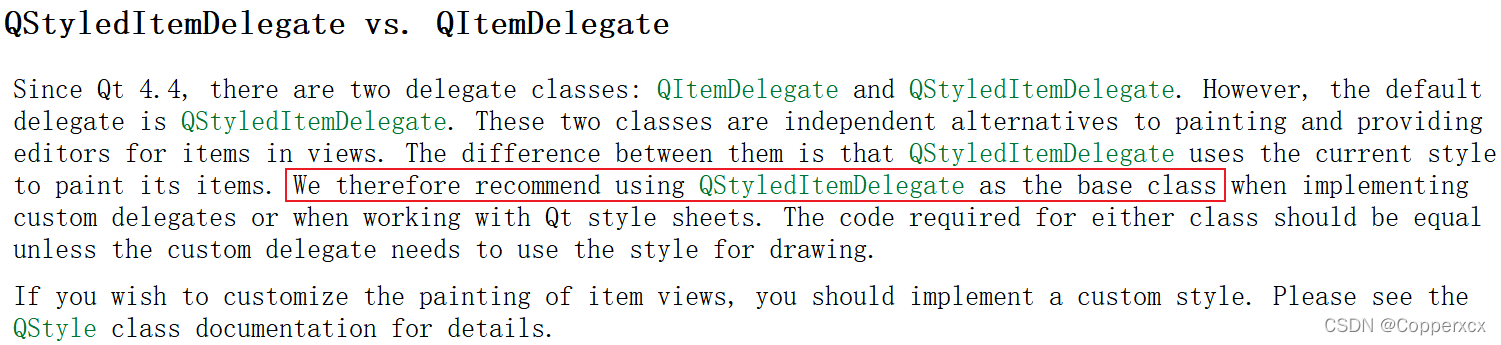

图中的两兄弟QStyledItemDelegate和QItemDelegate，官方更推荐使用QStyledItemDelegate，因为它使用了当前程序的风格去绘制对象。所以本文所有操作都将围绕QStyledItemDelegate进行。
在这里插入图片描述

2. 为什么要用Delegate

在学习它之前我们需要知道，为什么我们需要使用它？或者哪些情况使用它能带给我们何种便利？我们不能因为它是Model/View框架里面的重要一员而学习。

使用场景自然从其功能分析，Delegate负责渲染和编辑数据，那我们使用它必然是因为默认的渲染或编辑方式不及预期。

所以使用Delegate基本上是一个锦上添花的操作，如果只需要实现基本功能的话，似乎不使用Delegate也无伤大雅。换言之：决心使用Delegate的朋友都是高品位的 👻。

举2个简单例子阐述：

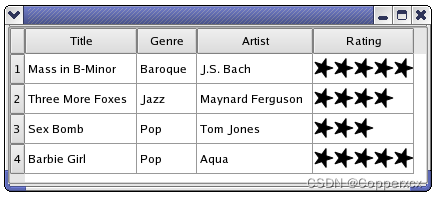

渲染：比如对于百分比可能更想用进度条显示，对于布尔值更想用勾选框显示……甚至对于有较高UI要求人士而言数据的表现形式可以是画星星的数量（Star Delegate教程）等等；
编辑：比如对于性别这类取值限定的数据，在处理输入时会更希望采用下拉菜单而不是直接输入；

使用Delegate以后，或许比较重要的是开放思想，发挥创意，它能做的远超我们想象！

3. 渲染方法

3.1 函数重写

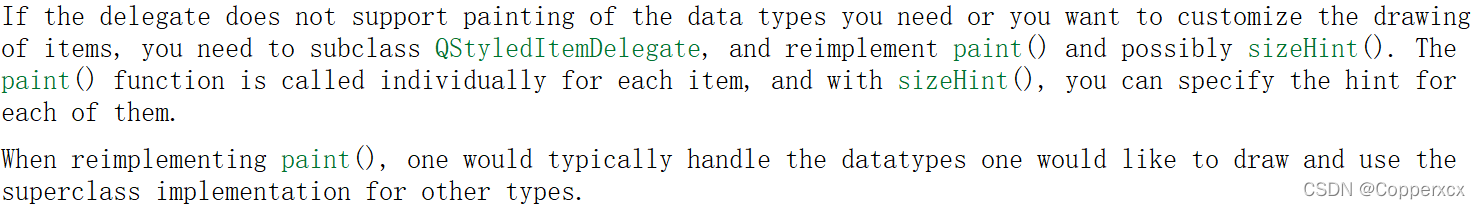

查看QStyledItemDelegate的Subclassing部分：如果想要自定义绘制对象，需要派生QStyledItemDelegate，并重写paint()以及或许需要sizeHint()。并且提示了：对不想要自定义绘制的类型应该调用基类的实现。
在这里插入图片描述
听起来很简单，甚至当场想说一句：就这？

但是别着急，我们先看看paint()的函数原型，QStyledItemDelegate重写了QAbstractItemDelegate的纯虚函数paint()：

[virtual] void QStyledItemDelegate::paint(QPainter *painter, const QStyleOptionViewItem &option, const QModelIndex &index) const

[pure virtual] void QAbstractItemDelegate::paint(QPainter *painter, const QStyleOptionViewItem &option, const QModelIndex &index) const

事实上，sizeHint()函数也是QStyledItemDelegate重写了QAbstractItemDelegate的纯虚函数sizeHint()，所以官方文档才会说或许需要重写sizeHint()。

[virtual] QSize QStyledItemDelegate::sizeHint(const QStyleOptionViewItem &option, const QModelIndex &index) const

[pure virtual] QSize QAbstractItemDelegate::sizeHint(const QStyleOptionViewItem &option, const QModelIndex &index) const

如此看来，要重写这两个函数，就得先攻克一下QPainter和QStyleOptionViewItem这两兄弟了。

从类名看起来，QPainter主要是用来画东西的，QStyleOptionViewItem是提供画东西的一些选项。我们能将数据渲染成怎样基本取决于QPainter的能力。

3.2 QPainter

根据官方文档，QPainter能在paint device上绘制各种简单直线、复杂形状、文字、图片等，而paint device是指QPaintDevice或由其派生的子类，是一个以左上角为原点，X向右Y向下的二维平面，常见的paint device有QWidget、QImage、QPixmap等。

可以看出来，QPainter是一个比较底层的类，给了我们很多灵活性。接下来我们看一下它是通过哪些函数来绘制的。

3.2.1 设置

参考QPainter的Settings部分，常用的有字体QFont、笔刷QBrush、钢笔QPen的设置。

在设置某个QPainter之前，最好先调用其save()函数，保存其设置状态，在使用完之后调用restore()函数恢复。

笔者猜想，养成这个好习惯的重要意义在于：很多函数中QPainter以指针传递。

3.2.2 绘制能力

给出的绘制内容的函数如下表：

函数	图形
`drawPoint`	点
`drawArc`	弧
`drawChord`	弦
`drawEllipse`	椭圆
`drawLine`	直线
`drawPath`	路径
`drawPie`	扇形
`drawPolygon`	多边形
`drawPolyline`	多段线
`drawRect`	矩形
`drawRoundedRect`	圆角矩形
`eraseRect`	擦除矩形
`fillRect`	填充矩形
`drawText`	文字
`drawImage`	图片
`drawPicture`	图片
`drawPixmap`	图片

所以我们可以猜想，Star Delegate应该是使用了drawPolygon函数实现的画星星功能。

虽然我们要从直线、多边形、椭圆、扇形等等基本图形中组合出优美的渲染效果或许很难，但是，我们既然看到了画图片的几个函数，可以直接PS出各种图片再画上去。

其它思路就靠大家自己打开了~

3.3 QStyle

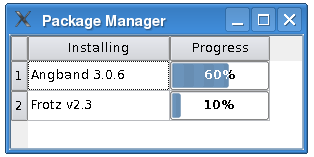

若不是从QAbstractItemDelegate的介绍中看到了下图的效果，谁能想到还有这种操作？
在这里插入图片描述
这种效果是调用了QStyle::drawControl()函数：

附上其函数原型：

[static] QStyle *QApplication::style();

[pure virtual] void QStyle::drawControl(ControlElement element, const QStyleOption *option, QPainter *painter, const QWidget *widget = Q_NULLPTR) const

这和上一小节的QPainter完全是两种路子，而且绘制的效果要复杂多了。不过也是十分底层的函数。最后绘制出来的内容应该没有事件处理，只是一副图像。

支持绘制的控件类型为QStyle::ControlElement的枚举类型，而且绘制时需要提供QStyleOption类型的绘制选项。下面的表格中列举了常见的枚举值：

值	控件	选项类型
QStyle::CE_PushButton	按键	QStyleOptionButton
QStyle::CE_CheckBox	勾选框	QStyleOptionButton
QStyle::CE_ProgressBar	进度条	QStyleOptionProgressBar

支持的控件类型还有很多很多，但应该说能用于显示数据的或许较少，需要大家自行发觉~在Assistant中搜索drawControl函数即可。

3.4 QStyleOptionViewItem

QStyleOptionViewItem描述了在一个View控件中绘制对象的所有参数，包含了QStyle函数需要的所有信息。具体见下图：
在这里插入图片描述

听起来有些绕，但是我们需要知道的也不用很多：

为了高性能，它的变量都是公有的，直接访问进行修改即可；

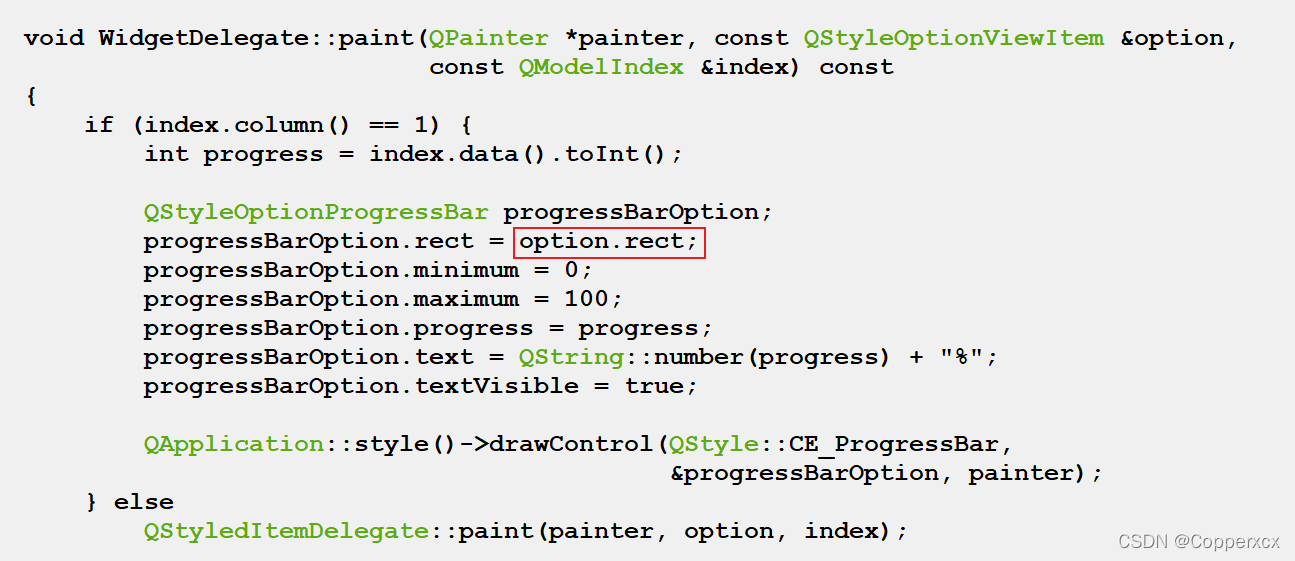

记住它的rect参数，最常用的就是它了，它规定了绘制时可用的矩形区域；甚至在官方文档的例子中，都只用了rect这一个参数：

4. 小结

需要使用Delegate时，一般建议从QStyledItemDelegate派生，因为它使用了当前程序的风格去绘制对象；
实现自定义渲染需要重载paint()函数，也建议重载sizeHint()函数；
在paint()函数中，可以使用QPainter来绘制各种基础图形，也可以绘制图片；
QPainter支持一堆设置，在指针传递时最好先save()再改变设置，使用完后restore()恢复设置；
QPainter只能在QPaintDevice上绘制内容，后者可看做是一个二维平面，左上角为原点，X轴向右，Y轴向下；QWidget、QPicture等都是QPaintDevice的子类；
还可以在paint()函数中采用QStyle::drawControl()函数绘制控件，以稍微复杂的形式（如进度条）来显示数据；
paint()函数形参有一个QStyleOptionViewItem对象，记住它的rect属性，基本操作使用它就够了；
下一篇我们代码实现一下多种渲染方法~
