十五天学会Autodesk Inventor，看完这一系列就够了(七)，工程图纸

众所周知，Autocad是一款用于二维绘图、详细绘制、设计文档和基本三维设计，现已经成为国际上广为流行的绘图工具。Autodesk Inventor软件也是美国AutoDesk公司推出的三维可视化实体模拟软件。因为很多人都熟悉Autocad，所以再学习Inventor，就更易于上手，当学会后，触类旁通，其他画图软件也会很快学会。

不管哪种绘图软件，二维或三维绘图，最终均需要转换成工程图纸，才能交给现场人员进行制作，这是任一产品图都要经历的过程。那本章开始，我们一起看一下Inventor是如何实现工程图纸？

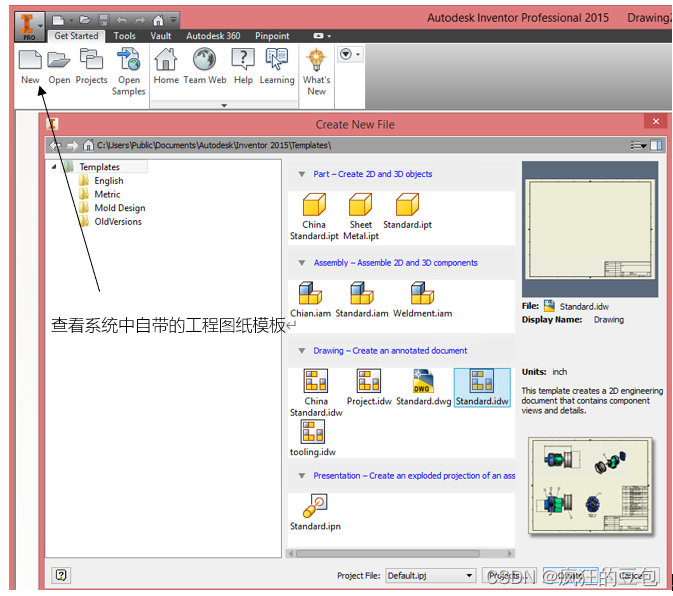

首先点击下图中的“新建”命令，查看系统中自带的工程图纸模板，选择相应的模板即可。在此选择下图中的标准模板，点击创建。

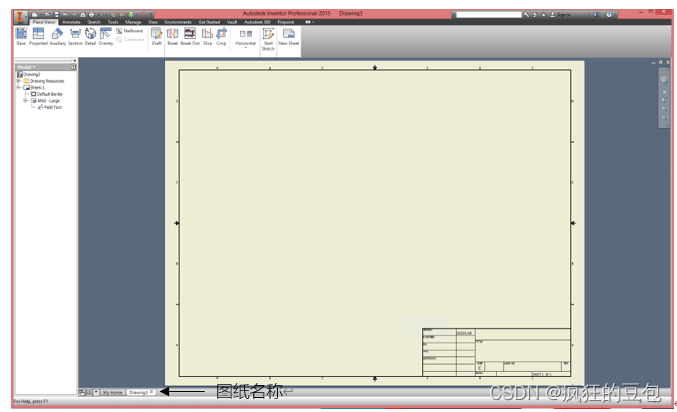

 界面如下：

点击下图中的基础界面，出现如图的对话框，点击文件夹按钮，选择需要放置的零件，可调整对话框中的参数。点击确定。

当放置零部件后，点击鼠标右键，出现如下图界面，鼠标左键点击创建。

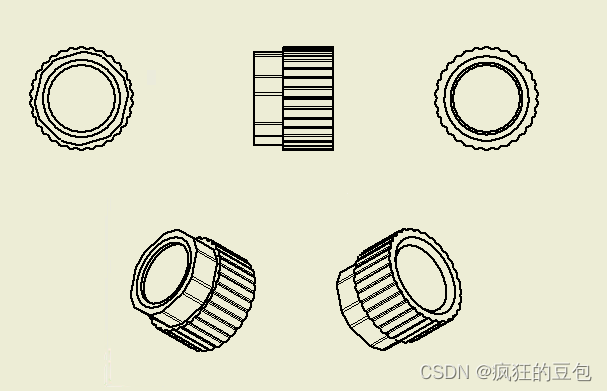

一个最简单的零部件图纸就做好了，但是还缺少尺寸标注，这样交给操作人员，是不能实现零件制作的。那么如何标注尺寸呢？

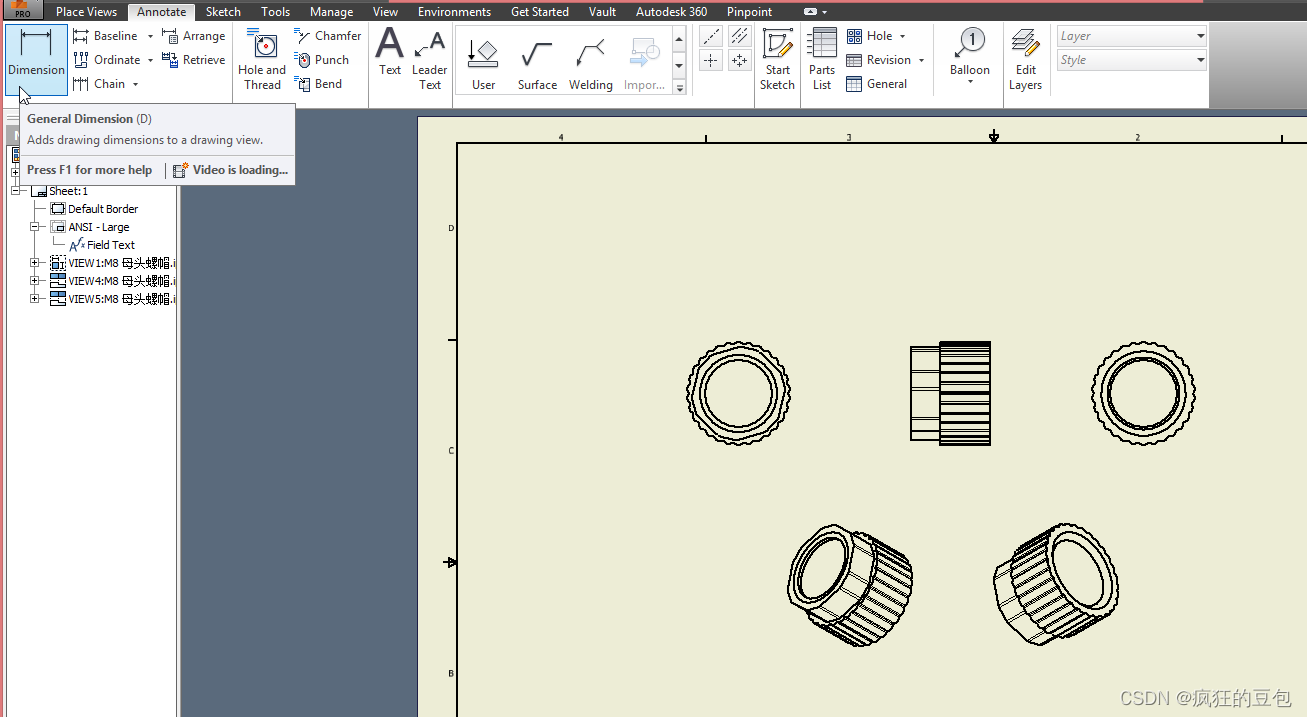

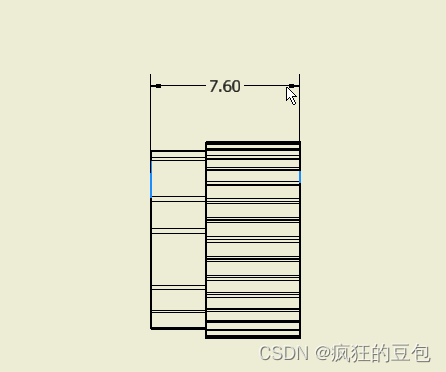

点击功能区中的“注释”，点击尺寸，在需要的零件中标注尺寸。

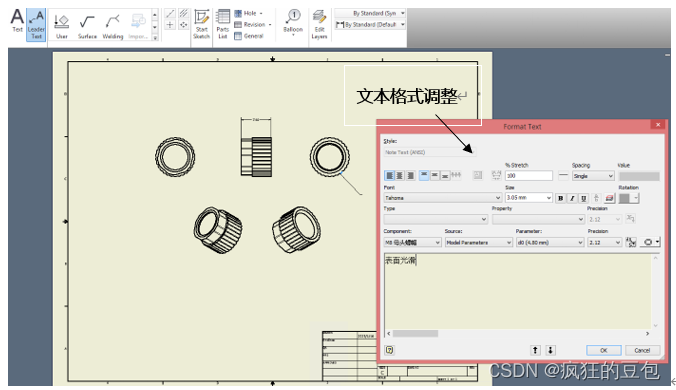

我们还想在图纸中添加文字信息，首先指定某个地方添加文字信息，如下图所示，选择带箭头指向的文本，选择位置，引出箭头，敲击回车，会自动弹出如下图的对话框，输入相应文字即可。

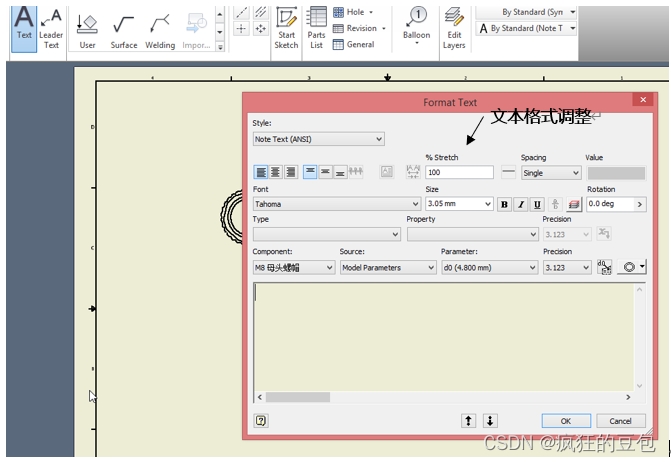

 其次我们想在图纸正文添加文字信息，如下图所示，选择带箭头指向的文本，鼠标左键选择位置，会自动弹出如下图的对话框，输入相应文字即可。

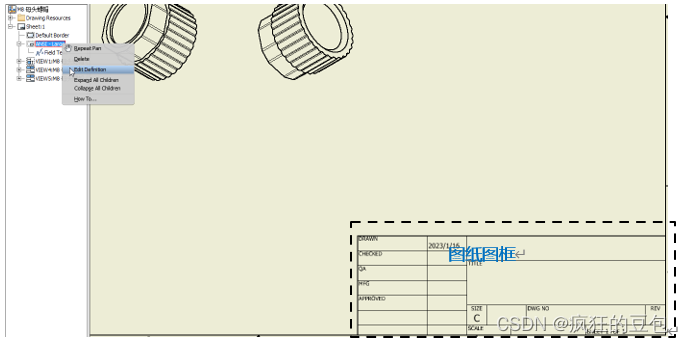

 最后我们还想修改一下图纸的图框，鼠标右键选择图框，左键点击编辑即可编辑。

本章介绍了如何实现工程图纸，一个完整的图纸包含不同视图的零件，零件尺寸，文字信息和图纸图框(包含画图人，日期，公司名称，绘图比例等可追溯信息)，在本章都有介绍。

本章到此结束，感兴趣的朋友们请继续跟随节奏开始Inventor学习之旅吧！
