QOS的整个流程是：根据各种条件，如IP地址，数据包大小，上行，下行，这个信息在iptables里面都可以捕获到。然在iptables根据这些规则设置对应的mark，设置完mark，tc规则规则里面根据不同的mark执行不同的内容，如队列分配，限制带宽，流量分配算法。

0 数据流向

-i 指定数据包进入 PREROUTING、INPUT、FORWARD链时经由的接口。
-o 指定数据包出去 FORWARD、OUTPUT、POSTROUTING链时经由的接口。

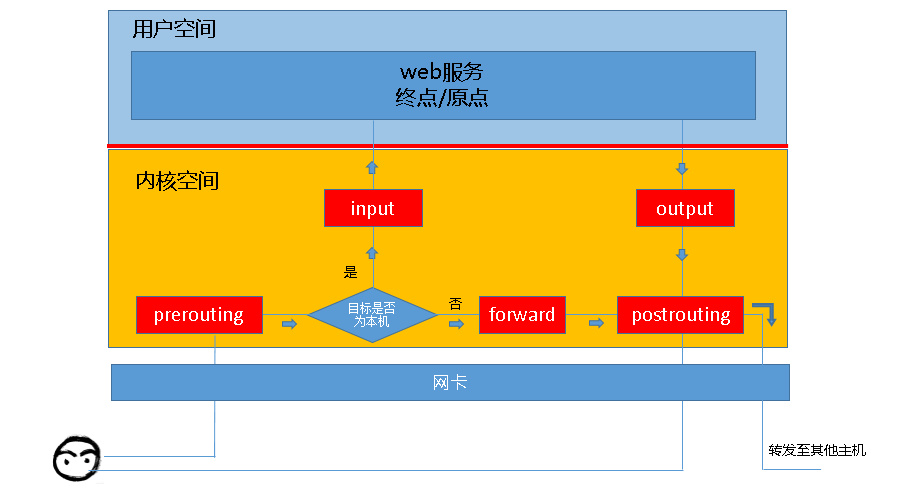

当我们开启防火墙功能后，报文需要经过的路径是有区别的，如下图所示：

报文的流向：

到本机某进程的报文：PREROUTING–>INPUT
由本机转发的报文：PREROUTING–>FORWARD–>POSTROUTING
由本机某进程发出的报文：OUTPUT–>POSTROUTING

对于QOS我们要做的是对转发的包进行规则处理，而内部的包不应该进行干预，另外我们的功能需求有总规则跟设备规则，设备规则要在总规则之前设置，这样才能符合总规则的要求。
根据上面的需求，所以将设备规则放在FORWARD里面，总规则放在POSTROUTING里面。

iptables的底层就是netfilter，根据不同的链在2、3、4层进行分布着，如prerouting在判断是否为本机地址前面，所以应该是在第2层，在上面的iptables数据流程都走完后，会走到底层的TC规则再走一次TC规则的数据流

一个链ACCEPT后，跳出这个链，可是接下去的链还是会经过，接着匹配

1.链初始化（标准链关联QOS链）

脚本启动后会调用ipt_first_setup，将mangle表里面关于QOS的信息全部清楚一边（-F -X），然后重新创建新的规则链（-N），将新的规则链接到对应的标准链上（-g）。

mangle表的5个链PREROUTING、INPUT、FORWARD、OUTPUT、POSTROUTING

ipt_first_setup() {
    ipt -t mangle -F QOS_MARK_${IFACE}
    ipt -t mangle -X QOS_MARK_${IFACE}
    ipt -t mangle -N QOS_MARK_${IFACE}

    ipt -t mangle -F QOS_MARK_FORWARD_${IFACE}
    ipt -t mangle -X QOS_MARK_FORWARD_${IFACE}
    ipt -t mangle -N QOS_MARK_FORWARD_${IFACE}

    ipt -t mangle -F QOS_OUTPUT_${IFACE}
    ipt -t mangle -X QOS_OUTPUT_${IFACE}
    ipt -t mangle -N QOS_OUTPUT_${IFACE}

    ipt -t mangle -F QOS_INPUT_${IFACE}
    ipt -t mangle -X QOS_INPUT_${IFACE}
    ipt -t mangle -N QOS_INPUT_${IFACE}

    ipt -t mangle -F QOS_RULES_${IFACE}
    ipt -t mangle -X QOS_RULES_${IFACE}
    ipt -t mangle -N QOS_RULES_${IFACE}

    ipt -t mangle -F QOS_RULES_FORWARD_${IFACE}
    ipt -t mangle -X QOS_RULES_FORWARD_${IFACE}
    ipt -t mangle -N QOS_RULES_FORWARD_${IFACE}

    ipt -t mangle -A POSTROUTING -o ${IFACE} -g QOS_MARK_${IFACE}
    ipt -t mangle -A FORWARD -o ${IFACE} -g QOS_MARK_FORWARD_${IFACE}
    ipt -t mangle -A OUTPUT -o ${IFACE} -g QOS_OUTPUT_${IFACE}
    ipt -t mangle -A INPUT -i ${IFACE} -g QOS_INPUT_${IFACE}

    ipt -t mangle -A QOS_OUTPUT_${IFACE} -j MARK --set-mark ${HFSC_NO_QOS_MARK}${IPT_MASK_STRING}
    ipt -t mangle -A QOS_INPUT_${IFACE} -j MARK --set-mark ${HFSC_NO_QOS_MARK}${IPT_MASK_STRING}

    # FORWARD use to match mac-source
    ipt -t mangle -A QOS_MARK_FORWARD_${IFACE} -j CONNMARK \
    --restore-mark --nfmask ${IPT_MASK} --ctmask ${IPT_MASK}
    ipt -t mangle -A QOS_MARK_FORWARD_${IFACE} -m mark --mark 0x0${IPT_MASK_STRING} \
    -j QOS_RULES_FORWARD_${IFACE}

    ipt -t mangle -A QOS_MARK_${IFACE} -j CONNMARK \
    --restore-mark --nfmask ${IPT_MASK} --ctmask ${IPT_MASK}
    ipt -t mangle -A QOS_MARK_${IFACE} -m mark --mark 0x0${IPT_MASK_STRING} \
    -j QOS_RULES_${IFACE}
    ...

2.QOS链信息

使用iptables -t mangle -nvL可以查看mangle表下面的规则：

默认的5条链如下，会关联到对应的target下面：

root@zihome:~# iptables -t mangle -nvL
Chain PREROUTING (policy ACCEPT 43144 packets, 12M bytes)
 pkts bytes target     prot opt in     out     source               destination
43166   12M fwmark     all  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain INPUT (policy ACCEPT 31953 packets, 11M bytes)
 pkts bytes target     prot opt in     out     source               destination
20362 9418K QOS_INPUT_eth1  all  --  eth1   *       0.0.0.0/0            0.0.0.0/0           [goto]

Chain FORWARD (policy ACCEPT 12502 packets, 1631K bytes)
 pkts bytes target     prot opt in     out     source               destination
12505 1632K mssfix     all  --  *      *       0.0.0.0/0            0.0.0.0/0
 7990  568K QOS_MARK_FORWARD_eth1  all  --  *      eth1    0.0.0.0/0            0.0.0.0/0           [goto]

Chain OUTPUT (policy ACCEPT 33467 packets, 5201K bytes)
 pkts bytes target     prot opt in     out     source               destination
21999 2684K QOS_OUTPUT_eth1  all  --  *      eth1    0.0.0.0/0            0.0.0.0/0           [goto]

Chain POSTROUTING (policy ACCEPT 50234 packets, 7754K bytes)
 pkts bytes target     prot opt in     out     source               destination
31325 3361K QOS_MARK_eth1  all  --  *      eth1    0.0.0.0/0            0.0.0.0/0           [goto]

2.1 PREROUTING链关联的target:

Chain PREROUTING (policy ACCEPT 43144 packets, 12M bytes)
 pkts bytes target     prot opt in     out     source               destination
43166   12M fwmark     all  --  *      *       0.0.0.0/0            0.0.0.0/0

Chain fwmark (1 references)
 pkts bytes target     prot opt in     out     source               destination

对于PREROUTING的数据都不做处理，该怎样就怎样。

2.2 INPUT链关联的target:

Chain INPUT (policy ACCEPT 31953 packets, 11M bytes)
 pkts bytes target     prot opt in     out     source               destination
20362 9418K QOS_INPUT_eth1  all  --  eth1   *       0.0.0.0/0            0.0.0.0/0           [goto]

Chain QOS_INPUT_eth1 (1 references)
 pkts bytes target     prot opt in     out     source               destination
20362 9418K MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MARK xset 0xff/0xfffff

对于从eth1进来给内部进程的数据，全部goto到QOS_INPUT_eth1规则，改规则将进来的包都设置成0xff/0xfffff标记。

在tc规则里面，0xff走no qos队列，不做QOS处理。

2.3 OUTPUT链关联的target:

Chain OUTPUT (policy ACCEPT 33467 packets, 5201K bytes)
 pkts bytes target     prot opt in     out     source               destination
21999 2684K QOS_OUTPUT_eth1  all  --  *      eth1    0.0.0.0/0            0.0.0.0/0           [goto]

Chain QOS_OUTPUT_eth1 (1 references)
 pkts bytes target     prot opt in     out     source               destination
21999 2684K MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MARK xset 0xff/0xfffff

对于从内部进程发生到eth1的数据，全部goto到QOS_OUTPUT_eth1规则，改规则将进来的包都设置成0xff/0xfffff标记。

在tc规则里面，0xff走no qos队列，不做QOS处理。

2.4 FORWARD链关联的target:

FORWARD链属于转发规则，在POSTROUTING之前，所以用来限制设备终端的QOS，设置完了，再走POSTROUTING进行全局的校验。

Chain FORWARD (policy ACCEPT 12502 packets, 1631K bytes)
 pkts bytes target     prot opt in     out     source               destination
12505 1632K mssfix     all  --  *      *       0.0.0.0/0            0.0.0.0/0
 7990  568K QOS_MARK_FORWARD_eth1  all  --  *      eth1    0.0.0.0/0            0.0.0.0/0           [goto]

如通过LAN口的PC要访问外网的IP，那就是要通过eht1端口转发的数据，所以要走QOS_MARK_FORWARD_eth1规则。

Chain mssfix (1 references)
 pkts bytes target     prot opt in     out     source               destination
 1896 98680 TCPMSS     tcp  --  *      eth1    0.0.0.0/0            0.0.0.0/0            tcp flags:0x06/0x02 /* wan (mtu_fix) */ TCPMSS clamp to PMTU

Chain QOS_MARK_FORWARD_eth1 (1 references)
 pkts bytes target     prot opt in     out     source               destination
 5123  670K ACCEPT     udp  --  *      *       0.0.0.0/0            0.0.0.0/0            state NEW
 2886  152K ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            state NEW
    0     0 MARK       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp flags:0x07/0x07 MARK xset 0xff/0xfffff
    0     0 ACCEPT     all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match 0xff/0xfffff
18275 1140K CONNMARK   all  --  *      *       0.0.0.0/0            0.0.0.0/0            CONNMARK restore mask 0xfffff
 2972  238K QOS_RULES_FORWARD_eth1  all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match 0x0/0xfffff


Chain QOS_RULES_FORWARD_eth1 (1 references)
 pkts bytes target     prot opt in     out     source               destination
 3080  324K MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            MAC 14:75:90:F7:97:7D MARK xset 0x101/0xfffff
 3177  329K CONNMARK   all  --  *      *       0.0.0.0/0            0.0.0.0/0            CONNMARK save mask 0xfffff

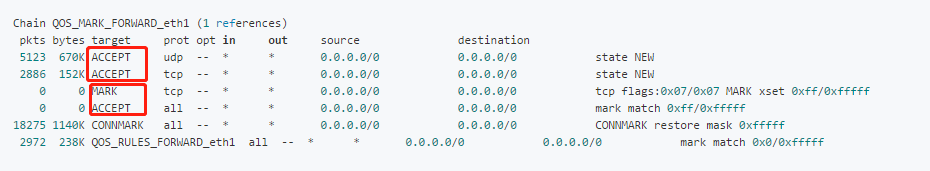

进入QOS_MARK_FORWARD_eth1规则后，可以看到前面有几个ACCEPT的target，如果target为ACCEPT则说明符合这个要求后，就跳出去，停止对下面规则的执行。

所以这边代表，如果为NEW的状态，即新建立的链接则不需要再匹配qos规则了，会保存在skb数据表里面，然后tc规则去匹配skb数据规则进行对应mark的执行。

下面的对于匹配到SYN的同步信息，则设置了MARK为0xff/0xfffff，下一跳规则就马上匹配到这个规则的时候就ACCEPT，进入到TC队列的时候，进入no qos队列。

再下面就为CONNMARK，其实有点不一样，这个是要经过重定向的，connmark最后save的时候会转换成上面mark的形式，及转成skb数据，再由tc规则去匹配。

所以CONNMARK要有初始化restore，要有保存save，最后redirect成skb。

先将mark restore，然后去匹配QOS_RULES_FORWARD_eth1里面的规则，如匹配到mac地址为14:75:90:F7:97:7D的数据，则set mark为 0x101/0xfffff，然后再save mask，最后在tc里面就可以匹配到该mark去执行对应的限速规则。

2.5 POSTROUTING链关联的target:

POSTROUTING链属于总规则，所以用来限制zqos_rule的条目

Chain POSTROUTING (policy ACCEPT 50234 packets, 7754K bytes)
 pkts bytes target     prot opt in     out     source               destination
31325 3361K QOS_MARK_eth1  all  --  *      eth1    0.0.0.0/0            0.0.0.0/0           [goto]

如通过LAN口的PC要访问外网的IP，那就是要通过eht1端口转发后，经过FORWARD，最终还是要走POSTROUTING规则，所以都是经过QOS_MARK_eth1规则。

Chain QOS_MARK_eth1 (1 references)
 pkts bytes target     prot opt in     out     source               destination
12540 1253K ACCEPT     udp  --  *      *       0.0.0.0/0            0.0.0.0/0            state NEW
 5732  323K ACCEPT     tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            state NEW
    0     0 MARK       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp flags:0x07/0x07 MARK xset 0xff/0xfffff
32810 4403K ACCEPT     all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match 0xff/0xfffff
18275 1140K CONNMARK   all  --  *      *       0.0.0.0/0            0.0.0.0/0            CONNMARK restore mask 0xfffff
 2972  238K QOS_RULES_eth1  all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match 0x0/0xfffff


Chain QOS_RULES_eth1 (1 references)
 pkts bytes target     prot opt in     out     source               destination
    0     0 MARK       udp  --  *      *       0.0.0.0/0            0.0.0.0/0            multiport dports 53,67,68 MARK xset 0xff/0xfffff
 2690  108K MARK       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp flags:!0x17/0x02 multiport sports 0:65535 multiport dports 0:65535 length 0:100 MARK xset 0x22/0xfffff
   11   597 MARK       udp  --  *      *       0.0.0.0/0            0.0.0.0/0            multiport sports 0:65535 multiport dports 0:65535 length 0:100 MARK xset 0x22/0xfffff
 2909  233K MARK       tcp  --  *      *       0.0.0.0/0            0.0.0.0/0            tcp flags:!0x17/0x02 multiport sports 0:65535 multiport dports 25,80,443 MARK xset 0x33/0xfffff
   12  1975 MARK       all  --  *      *       0.0.0.0/0            0.0.0.0/0            mark match 0x0/0xfffff MARK xset 0x44/0xfffff
 2972  238K CONNMARK   all  --  *      *       0.0.0.0/0            0.0.0.0/0            CONNMARK save mask 0xfffff

进入QOS_MARK_eth1规则后，先将mark restore，然后去匹配QOS_RULES_eth1里面的规则，如匹配到mac地址为14:75:90:F7:97:7D的数据，则set mark为 0x101/0xfffff，然后再save mask，最后在tc里面就可以匹配到该mark去执行对应的限速规则。
