【三维CAD设计经验分享】CrownCAD设计：装配

在产品的设计阶段实现零件的精确建模并且创建零件之间正确的装配配合关系，对于保证实际生产的产品的质量有着非常重要的作用。只有在零件尺寸准确和相互配合关系正确的前提下，才可能在后续的产品检测阶段顺利地实现动态模拟装配、干涉检查、优化设计等工作。

CrownCAD，提供装配模块，并赋予简单易懂的三维配合关系，帮助用户灵活的实现由零件到装配的跨越。此外，自上而下的装配设计理念，更好的实现装配体与零件的联动，使用户快速实现装配体的迭代设计。

插入视频

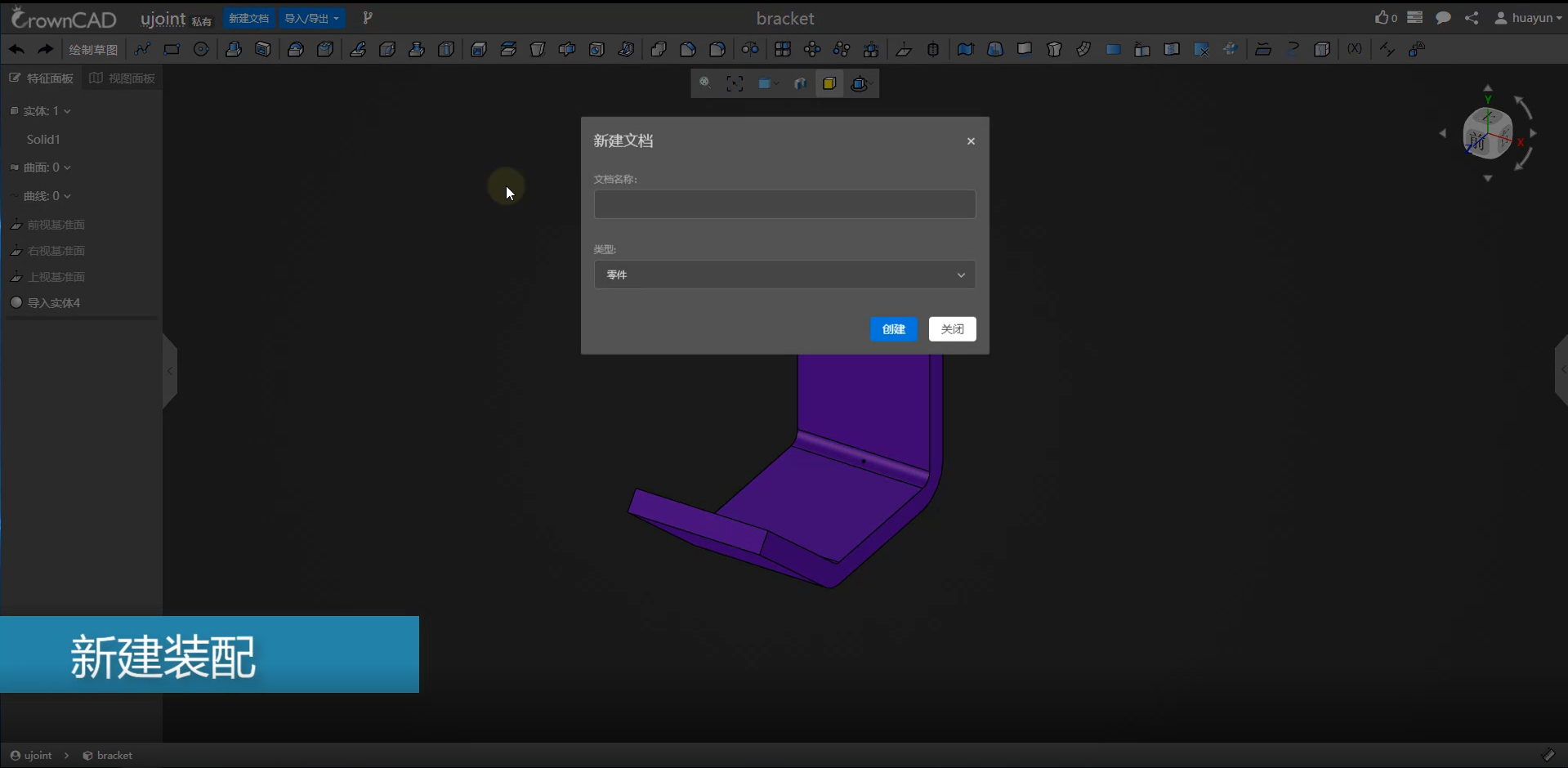

1、创建装配，进入装配体界面。

在文档管理界面，点击“新建文档”，文档类型选择“装配”，即实现新建装配体文档，且在创建的同时进入装配体界面。

2、装配界面提供插入零部件、配合、阵列、干涉检查等功能。

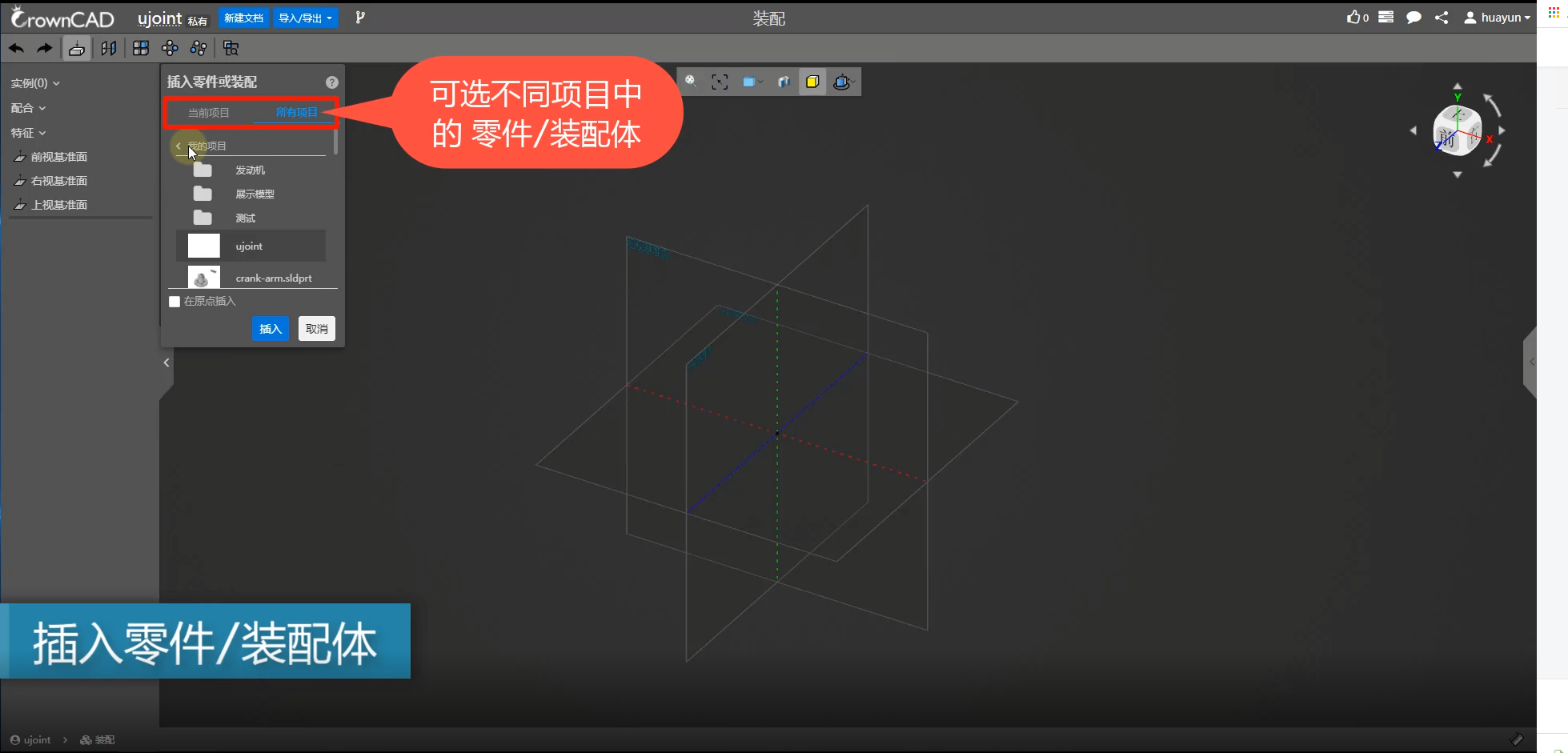

插入零部件：提供快速搜索，可选择需要插入的零件或装配，随意插入或原点插入至视口中。

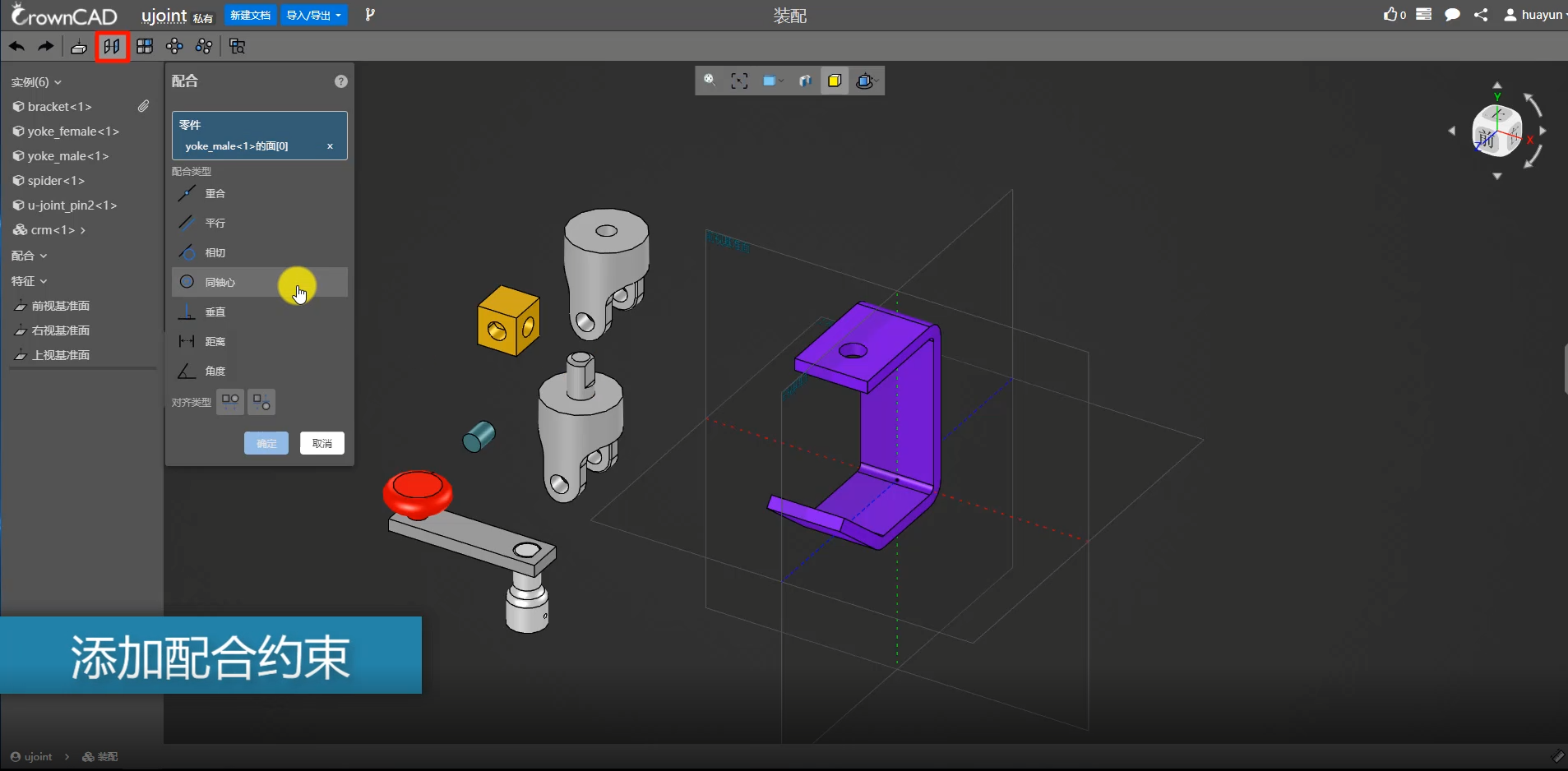

配合：可选择不同零件间的点、线、面、基准面等元素，添加重合、平行、相切、同轴等配合关系实现零部件之间的位置固定。

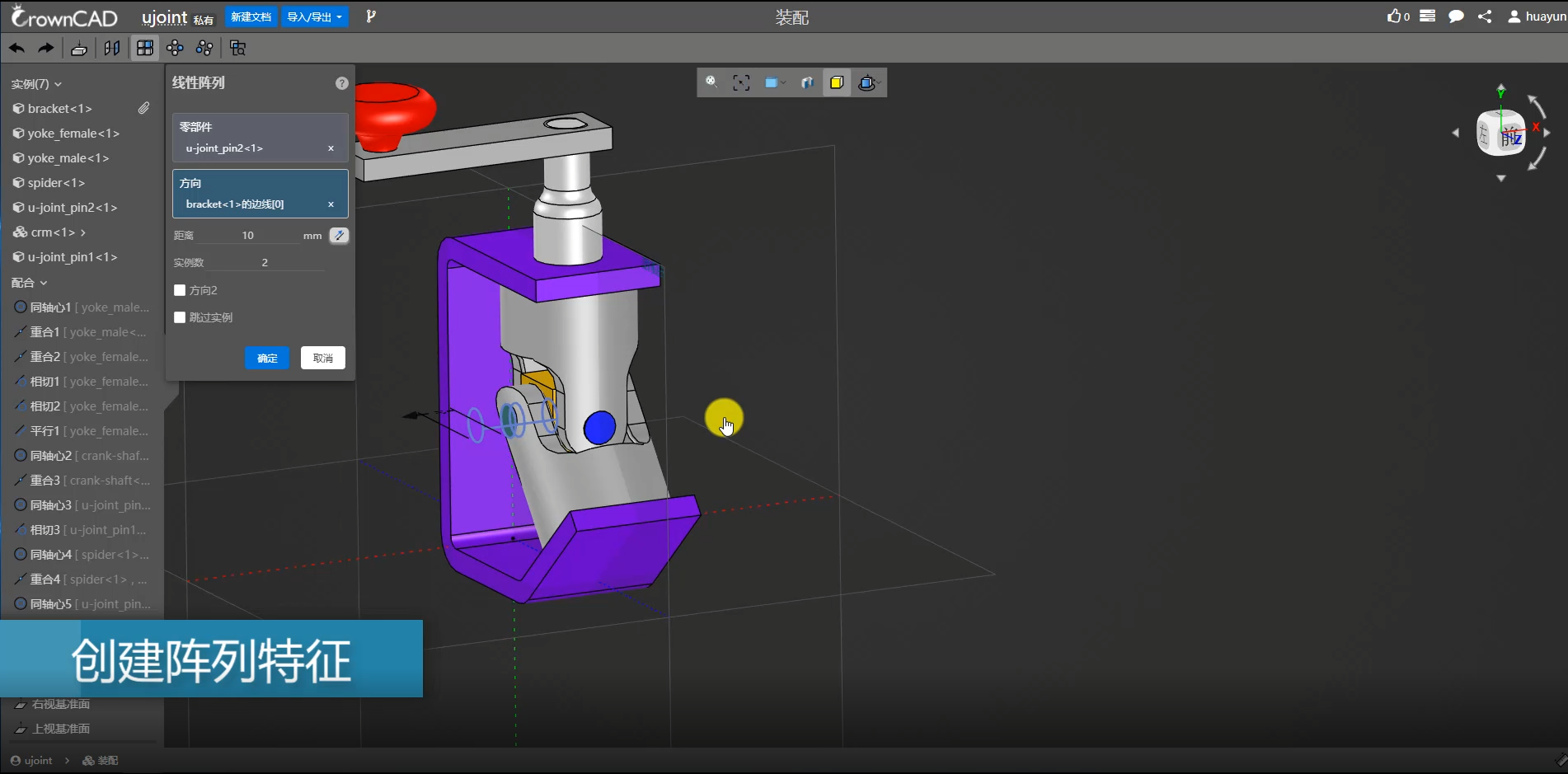

阵列：提供线性、圆周等阵列功能，快速在装配体中按一定规律创建多个相同零部件。

干涉检查：快速检测到不同零部件间的干涉区域，帮助用户快速优化零部件设计。

3、装配特征树可快速查看实例、配合关系以及其他特征。
实例：装配体文档中插入零部件的同时，实例中会相应的显示插入零部件的名字，方便零部件层级管理。

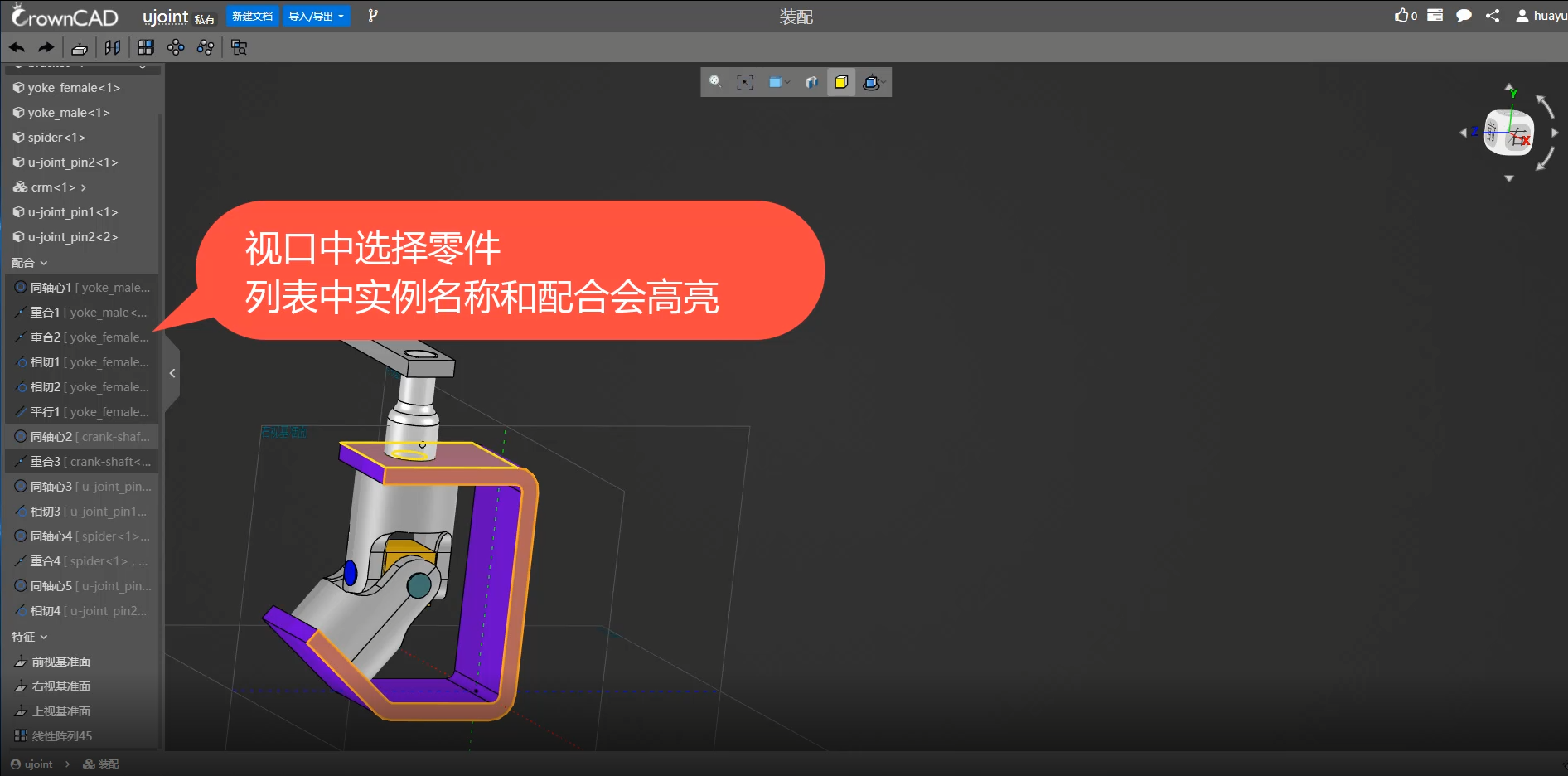

配合：零部件之间添加的配合关系，均在配合列表中展示，视口中选中某一零部件时，配合列表中与此零部件相关的配合会相应高亮。

特征：创建的阵列等特征可在特征树中快速查找，便于编辑。

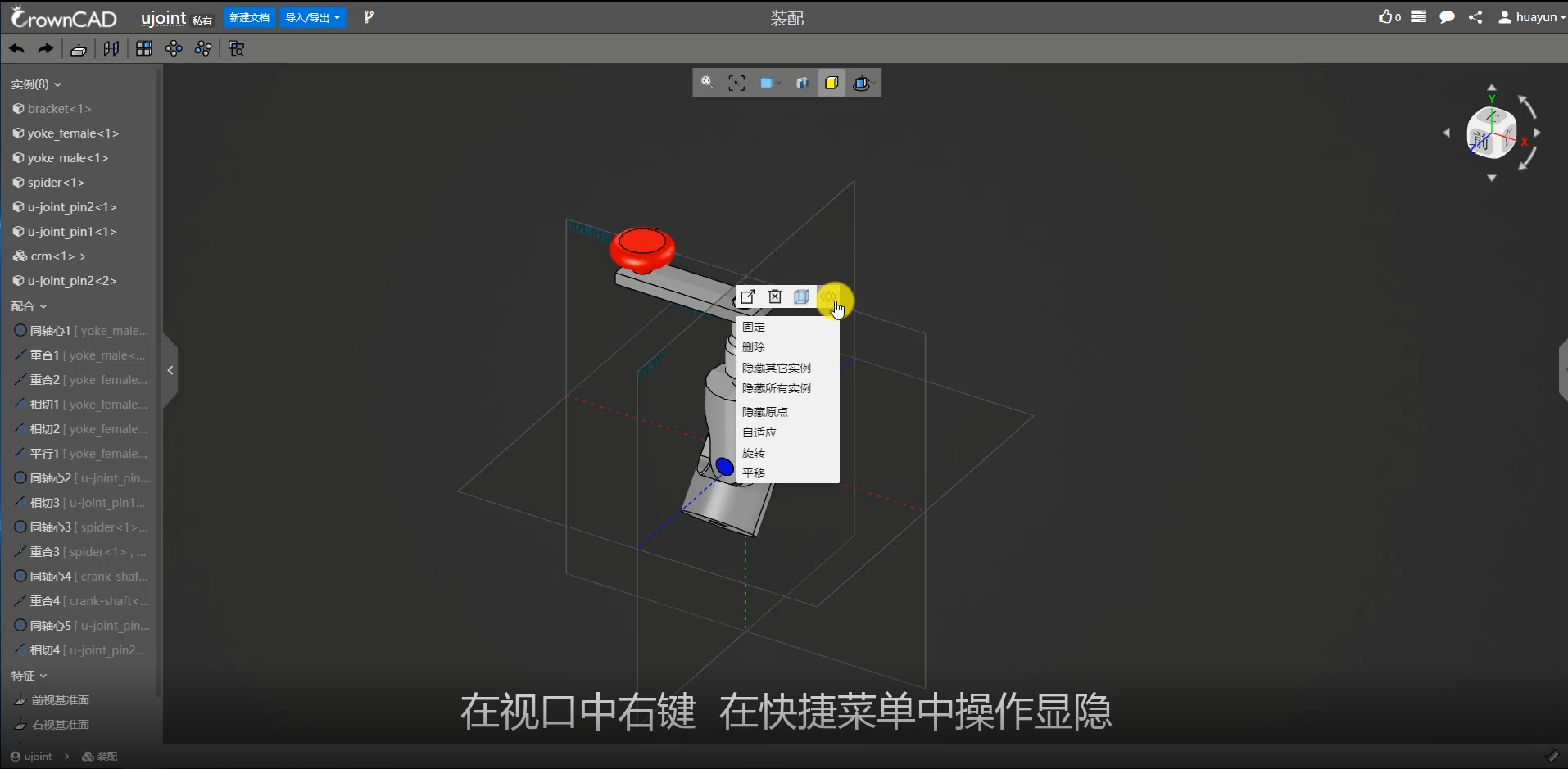

4、右键列表提供跳转、卸载、显隐等快捷命令。
跳转：可快速打开子零部件，便于用户对子零部件的编辑。

卸载、显隐：快速实现子零部件的卸载、重载、显隐等操作。

欢迎使用CrownCAD,若您在应用中需了解功能的详细说明，可查阅帮助文档或与CrownCAD客服联系，能及时答复您提出的任何问题或建议。
