webrtc 维护方法一.1(RTCStatsReport之candidate-pair/remote-candidate/local-candidate参数解读)

一、整体概述

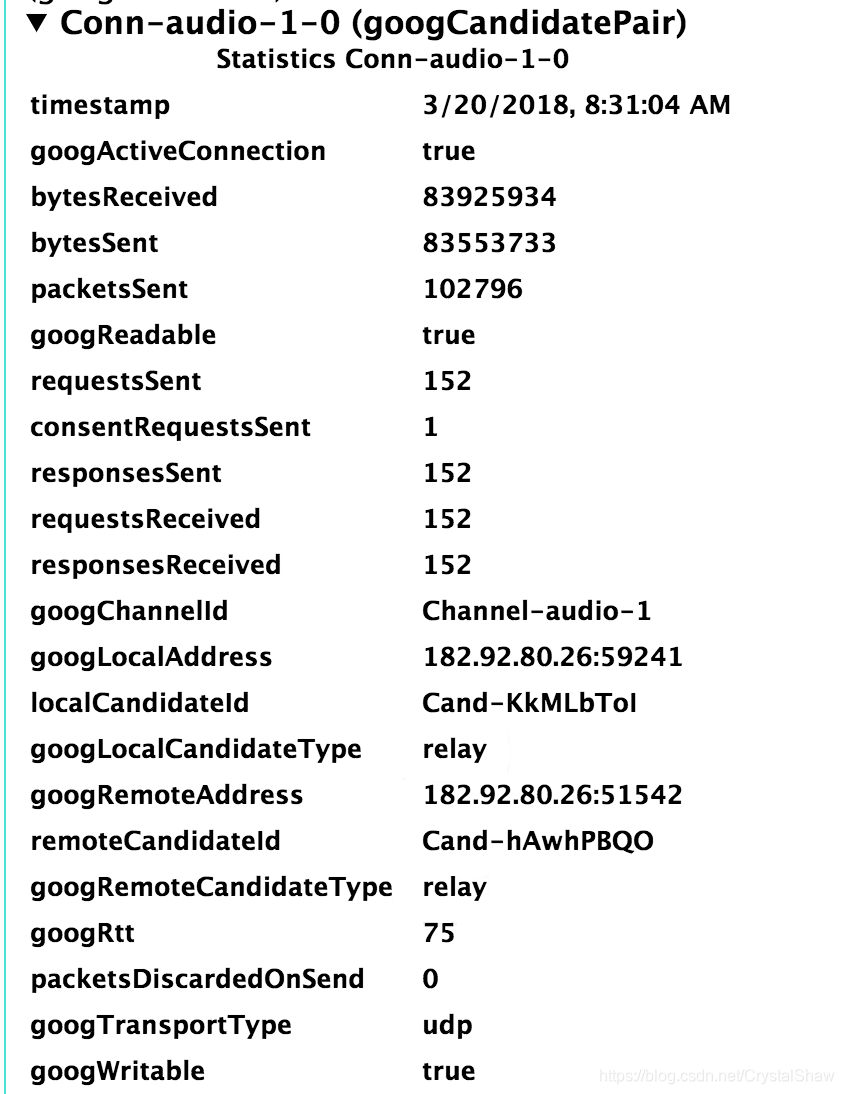

    RTCStatsReport的candidate-pair/remote-candidate/local-candidate这三组参数配合，用来获取当前链接的IP地址信息。下图示例参数就是由这三组参数配合获取的。

二、具体实现

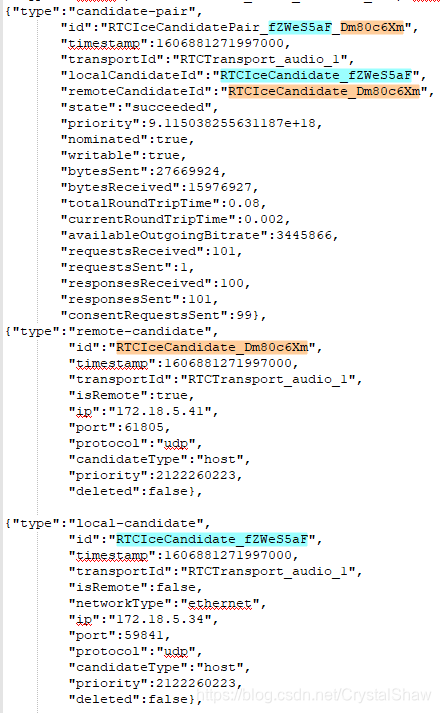

这三组参数是通过candidate-pair->id找到对应的映射关系。如下图所示：

candidate-pair里面的localCandidateId和remoteCandidateId对应remote-candidate和local-candidate的ID。根据这个，我们就能找到本端和远端的详细网络地址信息。

三、参数详解

1、candidate-pair

参数名	参数含义	备注说明
transportId	远端和本端候选项ID组合
localCandidateId	local-candidate的ID
remoteCandidateId	remote-candidate的ID
state	ICE探测状态	参见IceCandidatePairState定义
priority	优先级
nominated	是否提名
writable	是否可以发包
readable	是否可以收报
bytesSent	发送报文字节数
bytesReceived	接收报文字节数
totalRoundTripTime	总环路延时时长
currentRoundTripTime	当前RTT环路延时时长
availableOutgoingBitrate	发送报文带宽
availableIncomingBitrate	接收报文带宽
requestsReceived	发送stun ping响应字节数
requestsSent	发送stun ping请求次数
responsesReceived	接收stun ping响应字节数
responsesSent	接收stun ping响应次数

在实际运行中，RTCStatsReport可能生成多条candidate-pair，至于我们到底选中的是哪条ICE路径，需要根据state、writable、readable、bytesSent、bytesReceived、availableOutgoingBitrate来判断。

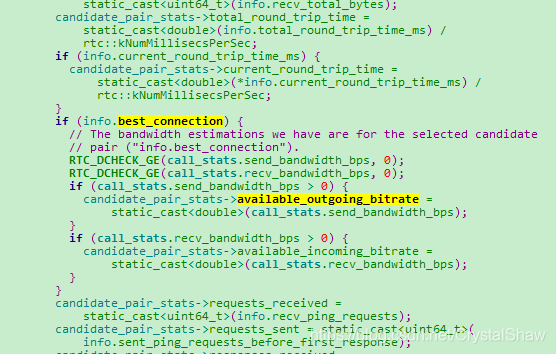

其中最重要的是availableOutgoingBitrate字段。state、writable、readable表示探测状态，当我们有N个coturn服务器的时候，有可能多条路径都可以探测成功。bytesSent、bytesReceived表示已经发送接收报文个数，但是当有更优路径切换的时候，旧的路径这个值也可能不为0。而只有availableOutgoingBitrate是在当前选中路径下才有的字段。参见RTCStatsCollector::ProduceIceCandidateAndPairStats_n函数实现：

四、关于远端和本端IP地址信息

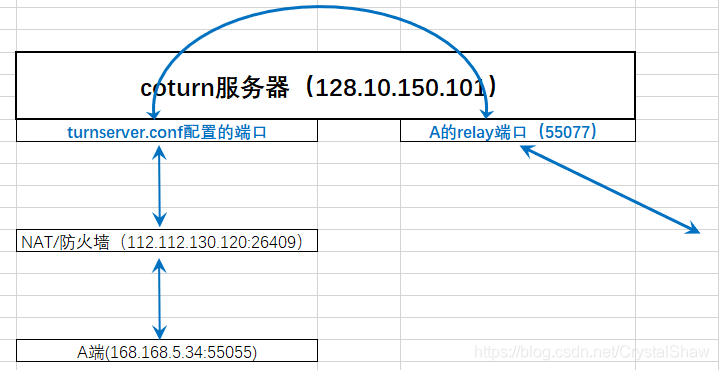

介绍IP地址之前，首先介绍一下coturn中继的工作原理。A端与外界通讯有三种方式：

1）局域网直连。可以使用168.168.5.34:55055与本局域网其他IP地址通讯。

2）公网通讯，并且可以NAT打洞出去，可以直接使用112.112.130.120:26409与外界进行通讯。

3）公网通讯，但不能NAT打洞出去的，需要使用中继128.10.150.101:55077与外界通讯。

RTCStatsReport之candidate-pair/remote-candidate/local-candidate配合显示的IP地址是，在本次通讯中，您可以通过哪种方式联系到我。CandidateType也是我通过什么方式与外界通讯。

可能是host的168.168.5.34:55055，可能是prflx的112.112.130.120:26409，也有可能是relay的128.10.150.101:55077

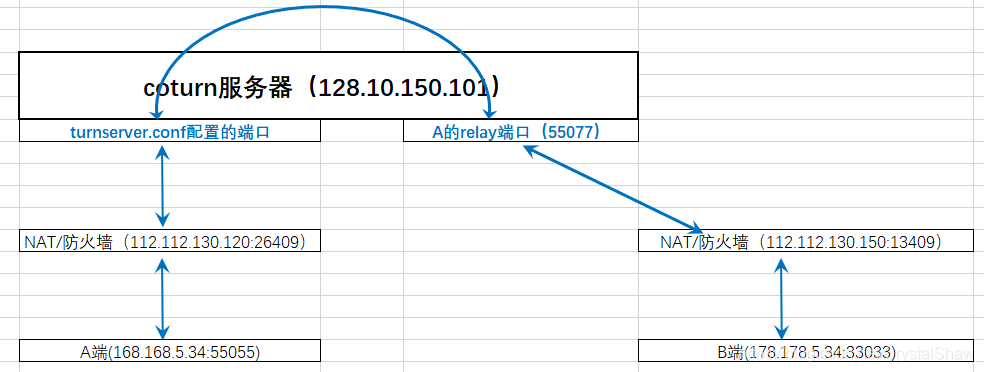

示例一：A需要中继，B可以直连情况

站在A侧，他的本端IP地址和端口号是中继地址128.10.150.101:55077，因为在外看来只有这个IP和端口，才能找到A。A的远端IP地址和端口号是B外网映射地址112.112.130.150:13409。A侧显示的CandidateType为relay。因为A是通过中继进出的。

站在B侧，他的本端IP地址和端口号是自己的公网IP112.112.130.150:13409。他的远端IP地址和端口号是128.10.150.101:55077。B侧显示的CandidateType为prflx。因为B是通过直连打洞方式进出的。



示例二：A、B都走中继。

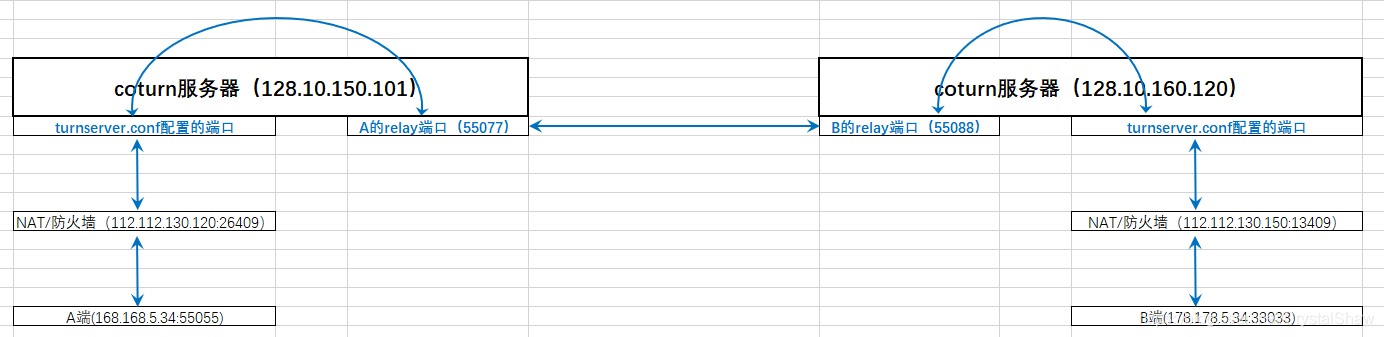

这是coturn级联时，数据流走向图。

站在A侧，他的本端IP地址和端口号是中继地址128.10.150.101:55077。他的远端IP地址和端口号也是中继地址128.10.160.120:55088。A侧显示的CandidateType为relay。A侧数据是通过中继进出的。

站在B侧，他的本端IP地址和端口号是中继地址128.10.160.120:55088。他的远端IP地址和端口号也是中继地址128.10.150.101:55077。B侧显示的CandidateType为relay。B侧数据也是通过中继进出的。
