UML之类图概述

类图概述

类图是显示了模型的静态结构，是描述类、接口以及它们之间关系的图。
在软件工程中，类图为一种静态的结构图bai，描述了系统的类的集合，类的属性和类之间的关系，可以简化了人们对系统的理解；类图为系统分析和设计阶段的重要产物，是系统编码和测试的重要模型。

为什么要用类图

类图一般在详细设计过程中出现，主要用来描述系统中各个模块中类之间的关系，包括类或者类与接口的继承关系，类之间的依赖、聚合等关系。
它还描述每一个类的详细信息，包括变量，和方法。
通过类图，就能实际的把系统中的各个类，即对象描述清楚，下一步就是按照这个详细的设计编码了。

类图表示法

我用一张图来解释

其中

• +表示：public
• -表示：private
• #表示：protected
• 而 default(默认) 则不显示

属性通常这样表示 : 修饰符 名称 ： 类型 [ = 缺省值]
方法通常这样表示 : 修饰符 名称(参数) [ ：返回类型]

类与类之间关系的表示方式

关联关系

关联关系：一般关联，双向关联，自关联

• 一般关联 ：

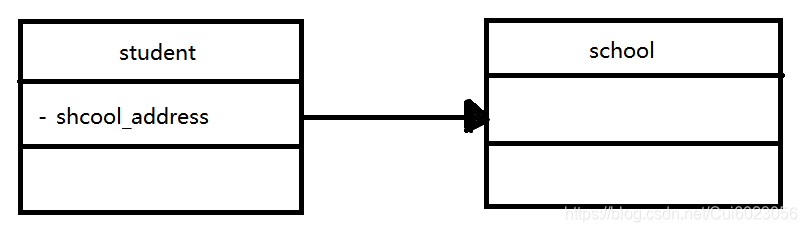

  一般关联用一个带箭头的实线表示：每位student都有个school_address的属性
• 双向关联 ：

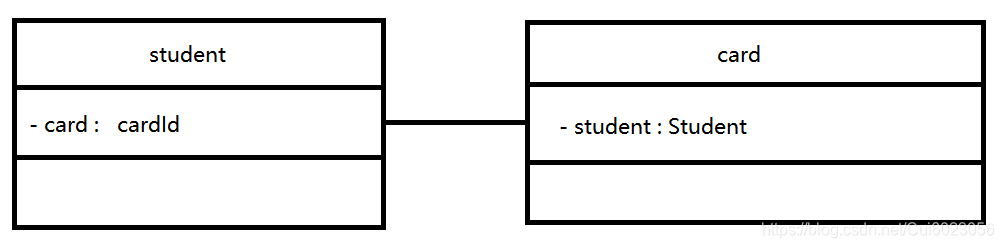

  双向关联用一条实线表示：学生含有一张饭卡，一张饭卡上边含有一个学生

聚合关系

聚合关系可以用空心菱形来表示：由部分(学生)指向整体(学校)
但部分可以不依靠整体存在：比如学校经营不良，倒闭了，而学生还存在(比喻不太恰当，别介意)

组合关系

组合关系是更进一步的聚合关系：整体对象可以控制部分的生命周期，一旦整体不存在，而部分也不存在。

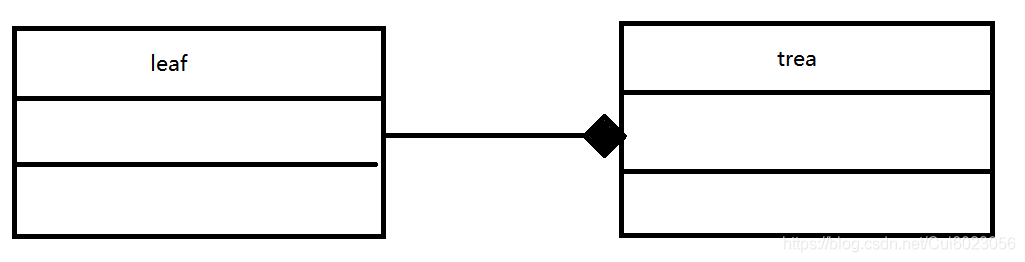

组合关系可以用实心菱形来表示：由部分(树叶)指向整体(树木)
比如：树和树叶的关系，如果树不存在，则树叶也不会存在了

依赖关系

依赖关系表示是一种临时的关联方式,是一种使用方式

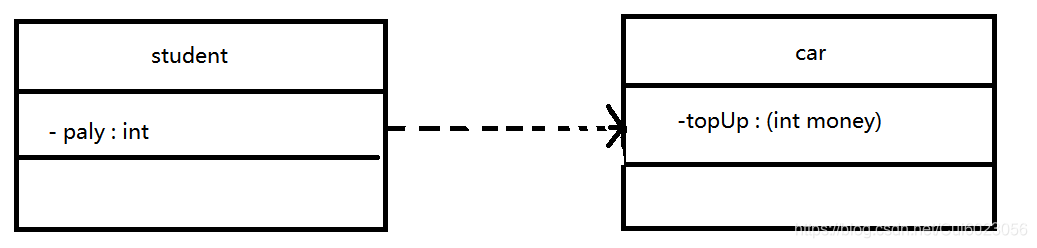

依赖关系可以用带箭头的虚线来表示，箭头由使用类指向被依赖的类：由整体(学生)指向部分(饭卡)

继承关系

继承关系我就不做过多的解释了，
依赖关系可以用带空心箭头的实线来表示，箭头由使用继承类指向父类

实现关系

实现关系可以用带空心箭头的虚线来表示，箭头由使用实现类指向接口
值得注意的是

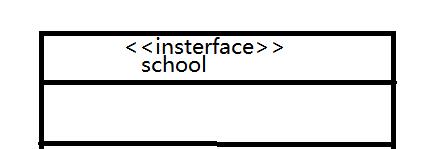

接口上用两个尖括号注释interface
