OAI NR5G连接商用终端实现数据通信

目录

前言

一、OAI 5G基站端部署

1、设置低延迟内核

2、设置电源管理

3、设置CPU频率

4、安装OAI

5、运行gNB

6、遇到的问题

二、CN5G 核心网部署

1、安装Docker&Docker Compose

2、拉取镜像

3、部署核心网

4、运行核心网

5、遇到的问题

三、商用设备接入并实现数据通信

(一)小米10

1、白卡烧录

2、核心网配置

3、基站配置

4、手机端配置与连接至基站

5、遇到的问题


前言

        本文主要记录了用OpenAirInterface(OAI)项目搭建NR5G基站以及核心网,并实现商用终端接入伪基站进行数据通信的过程。
设备配置:
1)核心网与基站:共用一台电脑
        系统:Ubuntu 22.04.5 LTS
        硬件:11th Gen Intel® Core™ i7-11700
2)USRP设备:
        B210、X310
3)商用终端:
        小米10

Ubuntu 18.04 部署OAI教程参考:
OAI gNB安装以及运行问题解决-CSDN博客
OAI 5G核心网安装并连接到gNB_gnb csdn-CSDN博客
手机连接上OAI基站_自己建了一个基站,怎么用手机连接-CSDN博客

OAI项目地址:

基站端:oai / openairinterface5G · GitLab

核心网:oai / cn5g / oai-cn5g-fed · GitLab


一、OAI 5G基站端部署

安装参考:OpenAirKernelMainSetup · Wiki · oai / openairinterface5G · GitLab
doc/BUILD.md · develop · oai / openairinterface5G · GitLab

本章前半部分关于电源设置、CPU频率设置以及低延迟内核设置非必须项,只是为了提高电脑性能以适配OAI和USRP,如果设置失败可以先按第四节内容部署基站。

1、设置低延迟内核

首先,查看当前内核:

uname -sr

下载低延迟内核,低延迟内核版本不一定要用这个:

sudo apt install linux-tools-common linux-tools-lowlatency linux-tools-5.15.0-122-lowlatency

查看所有的内核:

sudo dpkg --get-selections |grep linux-image

内核安装好后就可以在启动界面选择内核进行启动了,如果Ubuntu启动不显示grub界面的话需要进行配置,我这里使用geany来打开文件,用vim或者其他程序打开均可以,打开配置文件:

sudo apt install geany

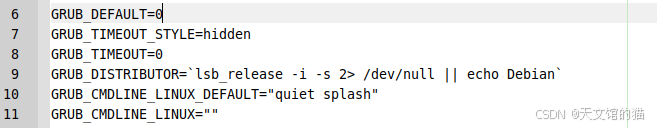

sudo geany /etc/default/grub

将文件中GRUB_TIMEOUT_STYLE=hidden这一行注释掉,并GRUB_TIMEOUT=0改为其他数值(例如改为10)。


修改完后执行:

sudo update-grub

这样重启后就可以在“Ubuntu高级选项”中选择低延迟内核。

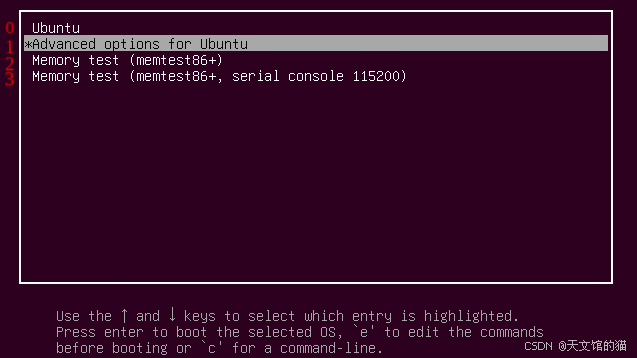

如果想设置默认启动低延迟内核,可以将GRUB_DEFAULT=0进行修改,具体而言目录界面编号是从0开始的,如下:


所以如果想默认启动高级选项下的第五个低延迟内核,就需要改为“1> 4”,引号必须加,>和4之间有空格。4代表的是在Advanced options for Ubutu界面中,低延迟内核为第四个(从0开始数)。

2、设置电源管理

按照OAI部署要求,删除 BIOS 中的所有电源管理功能(睡眠状态,特别是 C 状态)和 CPU 频率缩放 (Intel SpeedStep),具体BIOS的修改方式与主板有关。并在grub文件中修改GRUB_CMDLINE_LINUX_DEFAULT为GRUB_CMDLINE_LINUX_DEFAULT="quiet intel_pstate=disable processor.max_cstate=1 intel_idle.max_cstate=0 idle=poll" ,最后用sudo update-grub更新,并重启电脑。

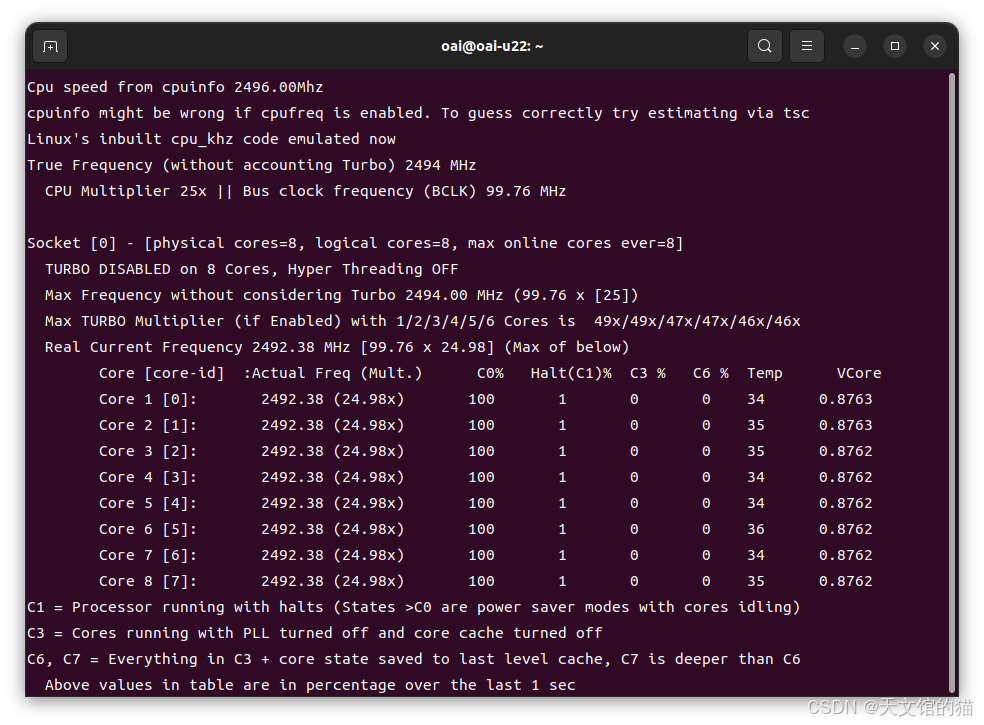

安装i7z来检查CPU状态,确保均运行在C0状态

sudo apt-get install i7z
sudo i7z


3、设置CPU频率

安装 cpufrequtils:

sudo apt-get install cpufrequtils

然后编辑以下文件(如果不存在,则创建它):

sudo geany /etc/default/cpufrequtils

添加GOVERNOR="performance",并运行:

sudo update-rc.d ondemand disable

如果报错update-rc.d: error: cannot find a LSB script for ondemand 则运行:

sudo /etc/init.d/cpufrequtils restart
systemd reboot
sudo /etc/init.d/cpufrequtils restart

4、安装OAI

如果没有git先安装git:

sudo apt-get install git

在合适文件夹内下载源码:

git clone https://gitlab.eurecom.fr/oai/openairinterface5g.git

在下载的openairinterface5g文件夹中,确认项目分支为develop:

git checkout develop

构建外部依赖文件

source oaienv
cd cmake_targets
./build_oai -I -w USRP

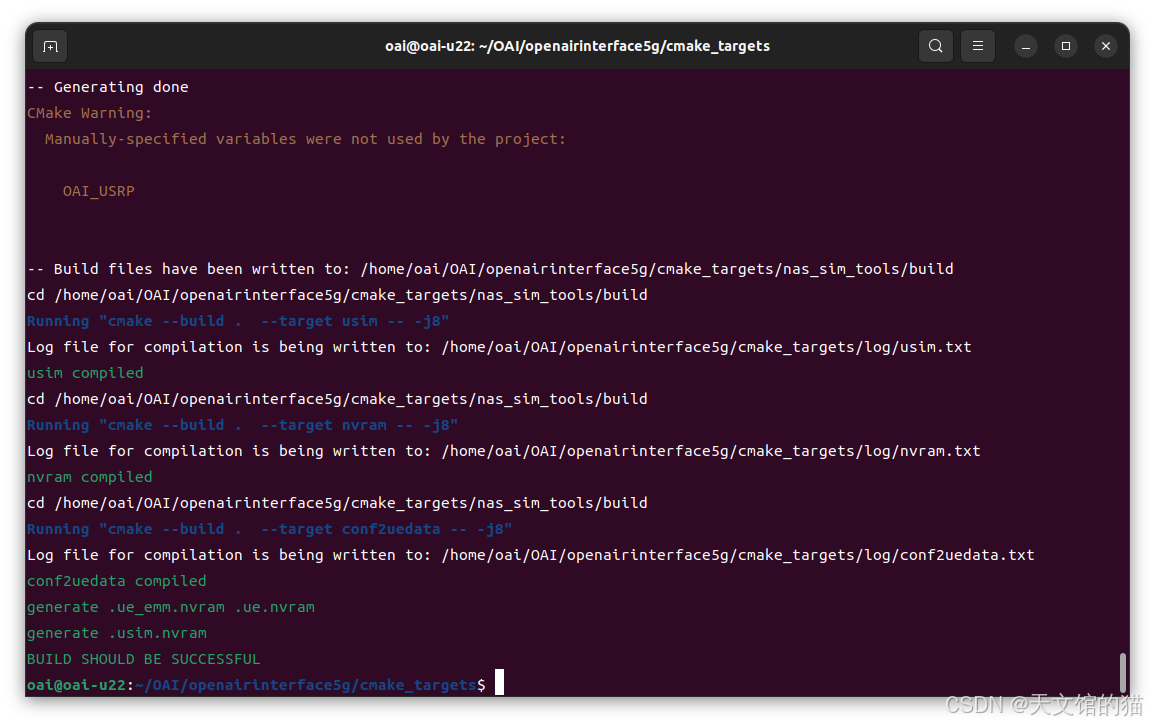

安装依赖文件成功:


安装UE、eNodeB 和 gNodeB 可执行文件:

./build_oai -w USRP --eNB --UE --nrUE --gNB

安装gNB、eNB、UE成功:


5、运行gNB

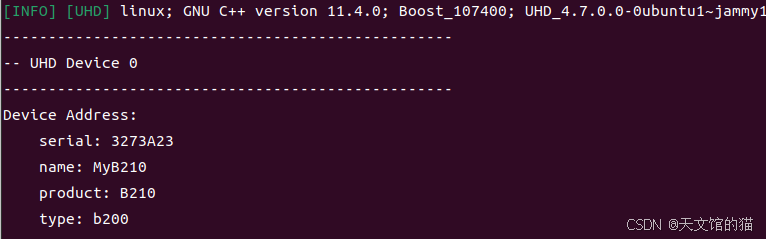

 连接USRP设备(B210/X310),先运行

uhd_find_devices

如果能显示连接的USRP设备信息,说明前面安装没有问题并且连接成功。更详细的USRP设备信息可以用uhd_usrp_probe来查询。


基站相关的配置文件存在目录openairinterface5g/targets/PROJECTS下,其中5G gNB的配置文件在GENERIC-NR-5GC中。

运行基站需要在openairinterface5g/cmake_targets/ran_build/build/ 文件夹下运行

sudo ./nr-softmodem -O ../../../targets/PROJECTS/GENERIC-NR-5GC/CONF/gnb.sa.band41.fr1.106PRB.usrpb210.new.conf -E --noS1 --nokrnmod 1 --sa

其中各参数含义如下:

参数解释
./nr-softmodem

运行的是5G gNB基站,所以运行的是nr-softmodem;

如果要运行4G eNB基站,可以运行lte-softmodem

-O表示要传入后面的配置文件

../../../targets/PROJECTS

/GENERIC-NR-5GC/CONF/

gnb.sa.band41.fr1.106PRB

.usrpb210.new.conf

这是具体使用的配置文件,从名称也可以看出,该配置文件使用的是n41频段,带宽106PRB(40M),使用的设备是B210.具体配置的参数可以在该文件中进行修改
-E以3/4采样率启动基站,如果是B2XX设备需要添加这个参数,否则会报错
--noS1 --nokrnmod 1这两个参数表示在没有核心网的情况下运行基站
--sa表示基站运行在SA模式下

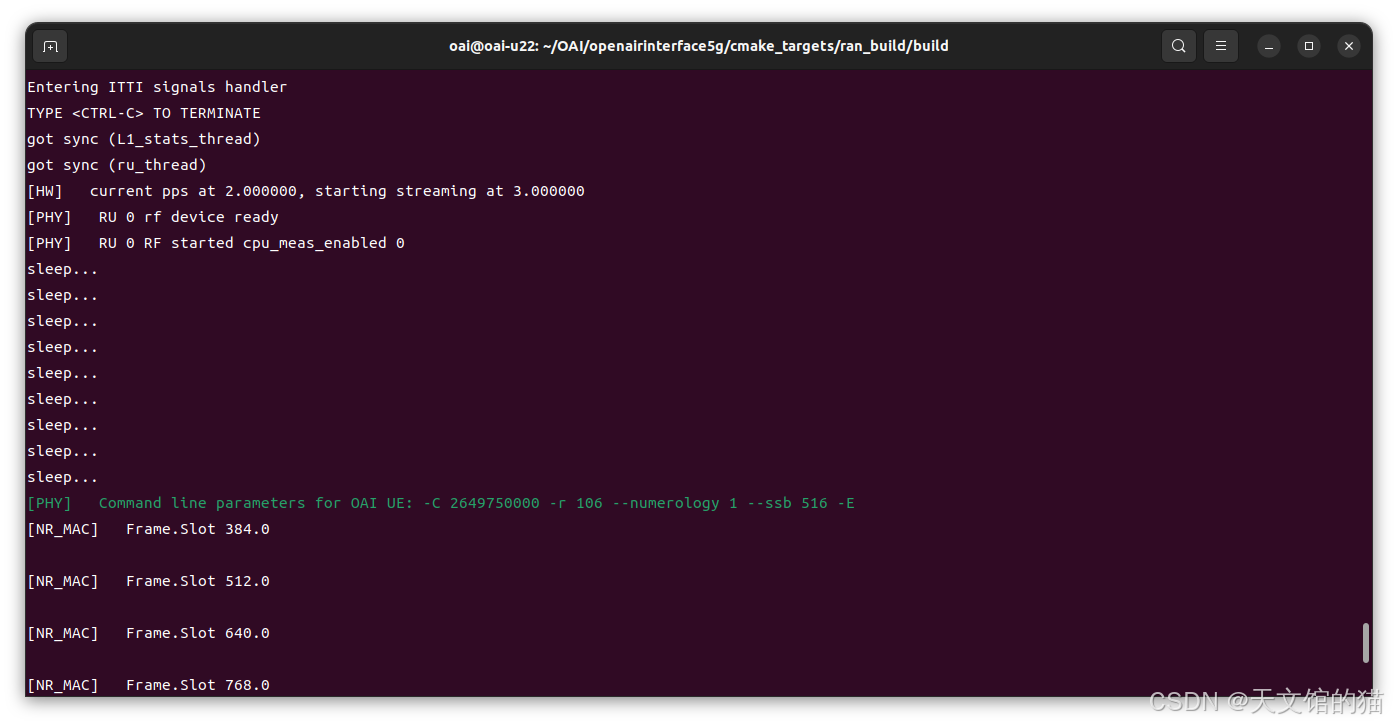

基站成功运行:


6、遇到的问题

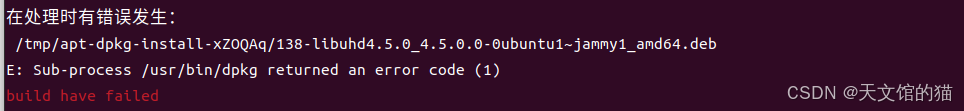

在构建依赖文件时发生错误:


其实是版本冲突导致,解决方法:

先查看所有安装的包:

apt list –installed

搜索libuhd,发现已安装的版本为4.7.0。打开 openairinterface5g/cmake_targets/tools路径下的build_helper文件,搜索libuhd,发现文件中安装版本为4.5.0的uhd_host,将4.5.0改为4.7.0,并重新安装./build_oai -I -w USRP即可


二、CN5G 核心网部署

安装参考:README.md · master · oai / cn5g / oai-cn5g-fed · GitLab

1、安装Docker&Docker Compose

docker官网地址:https://hub.docker.com/

使用镜像源安装docker:

curl -fsSL https://get.docker.com | bash -s docker --mirror Aliyun

安装完成可以用docker version来查看是否安装成功,之后可以将用户名加入docker组中:

sudo usermod -a -G docker 用户名

安装docker compose是类似的方法:

sudo curl -L "https://github.com/docker/compose/releases/download/v2.29.6/docker-compose-$(uname -s)-$(uname -m)" -o /usr/local/bin/docker-compose

安装完成可以用docker compose version来查看是否安装成功,然后给予权限并建立docker compose的软连接:

sudo chmod +x /usr/local/bin/docker-compose
sudo ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose

2、拉取镜像

官网的镜像拉取方法是注册并登陆docker账户,然后直接pull

docker login
#!/bin/bash
docker pull oaisoftwarealliance/oai-amf:v2.1.0
docker pull oaisoftwarealliance/oai-nrf:v2.1.0
docker pull oaisoftwarealliance/oai-upf:v2.1.0
docker pull oaisoftwarealliance/oai-smf:v2.1.0
docker pull oaisoftwarealliance/oai-udr:v2.1.0
docker pull oaisoftwarealliance/oai-udm:v2.1.0
docker pull oaisoftwarealliance/oai-ausf:v2.1.0
docker pull oaisoftwarealliance/oai-upf-vpp:v2.1.0
docker pull oaisoftwarealliance/oai-nssf:v2.1.0
docker pull oaisoftwarealliance/oai-pcf:v2.1.0
docker pull oaisoftwarealliance/oai-lmf:v2.1.0
# Utility image to generate traffic
docker pull oaisoftwarealliance/trf-gen-cn5g:latest
docker logout

但是现在国内的很多镜像源都无了,如果确实找不到合适的镜像源可以用这个github项目搭配阿里云的容器镜像服务进行拉取,有需要也可以私信我获取阿里云的镜像,包含v2.0.1和v2.1.0两个版本:GitHub - tech-shrimp/docker_image_pusher: 使用Github Action将国外的Docker镜像转存到阿里云私有仓库,供国内服务器使用,免费易用使用Github Action将国外的Docker镜像转存到阿里云私有仓库,供国内服务器使用,免费易用 - tech-shrimp/docker_image_pusherhttps://github.com/tech-shrimp/docker_image_pusher

3、部署核心网

首先下载核心网源码,我是使用的v2.1.0版本

git clone --branch v2.1.0 https://gitlab.eurecom.fr/oai/cn5g/oai-cn5g-fed.git
cd oai-cn5g-fed
git checkout -f v2.1.0

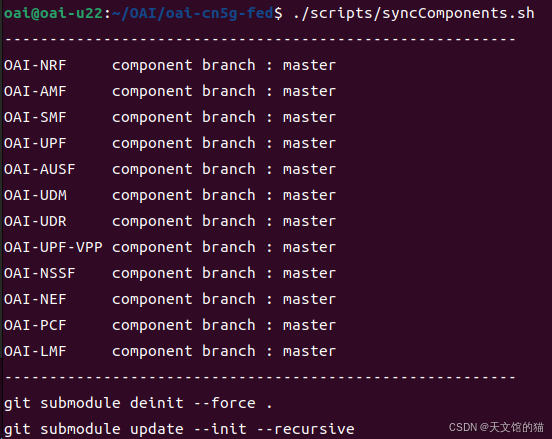

然后同步子模块:

./scripts/syncComponents.sh

 结果如下:


4、运行核心网

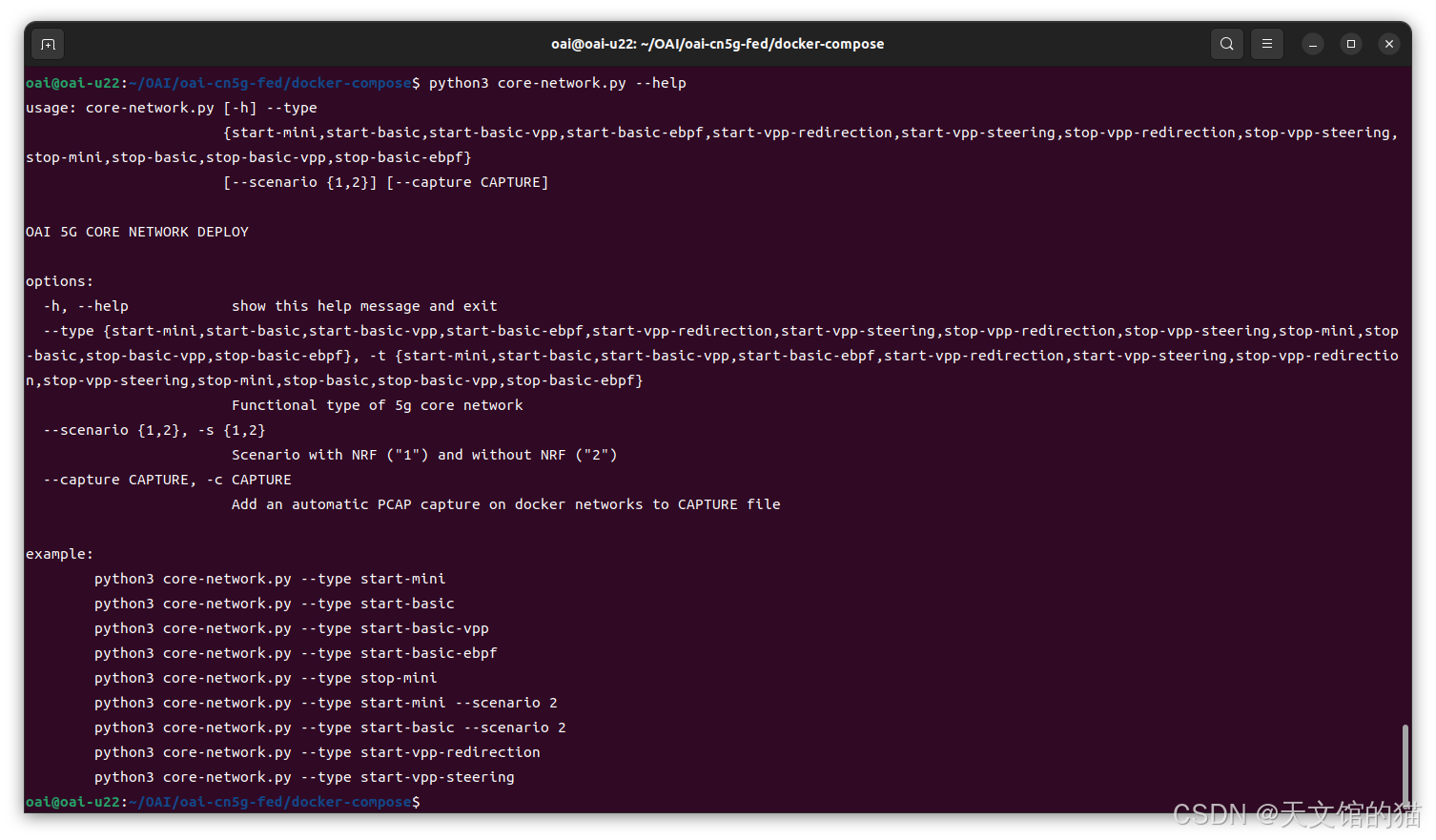

运行核心网可以在目录下,查看帮助文件:

python3 core-network.py --help

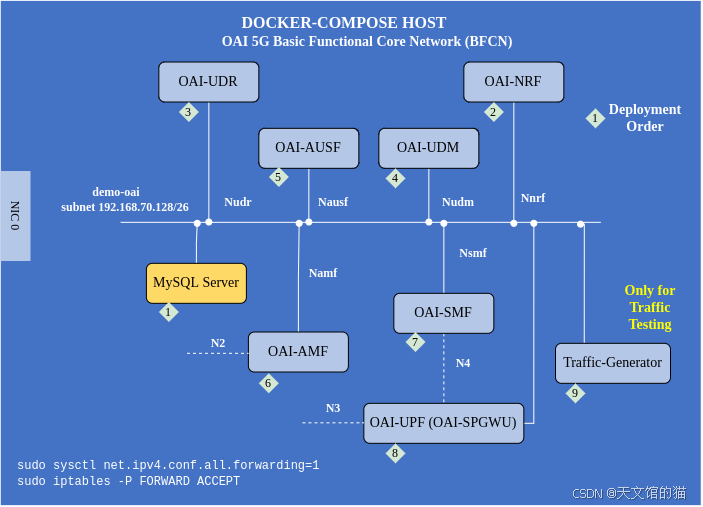

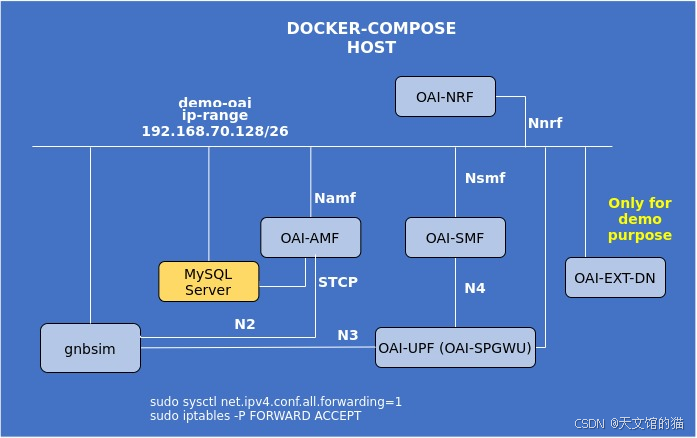

可以看到大体来说是分为basic模式和mini模式,这两个模式的架构图如下:



此外 --scenario 1对应的是有NRF,而--scenario 2为没有NRF,如果没有这项参数则为默认情况--scenario 1,而mini模式只支持没有NRF的--scenario 2。

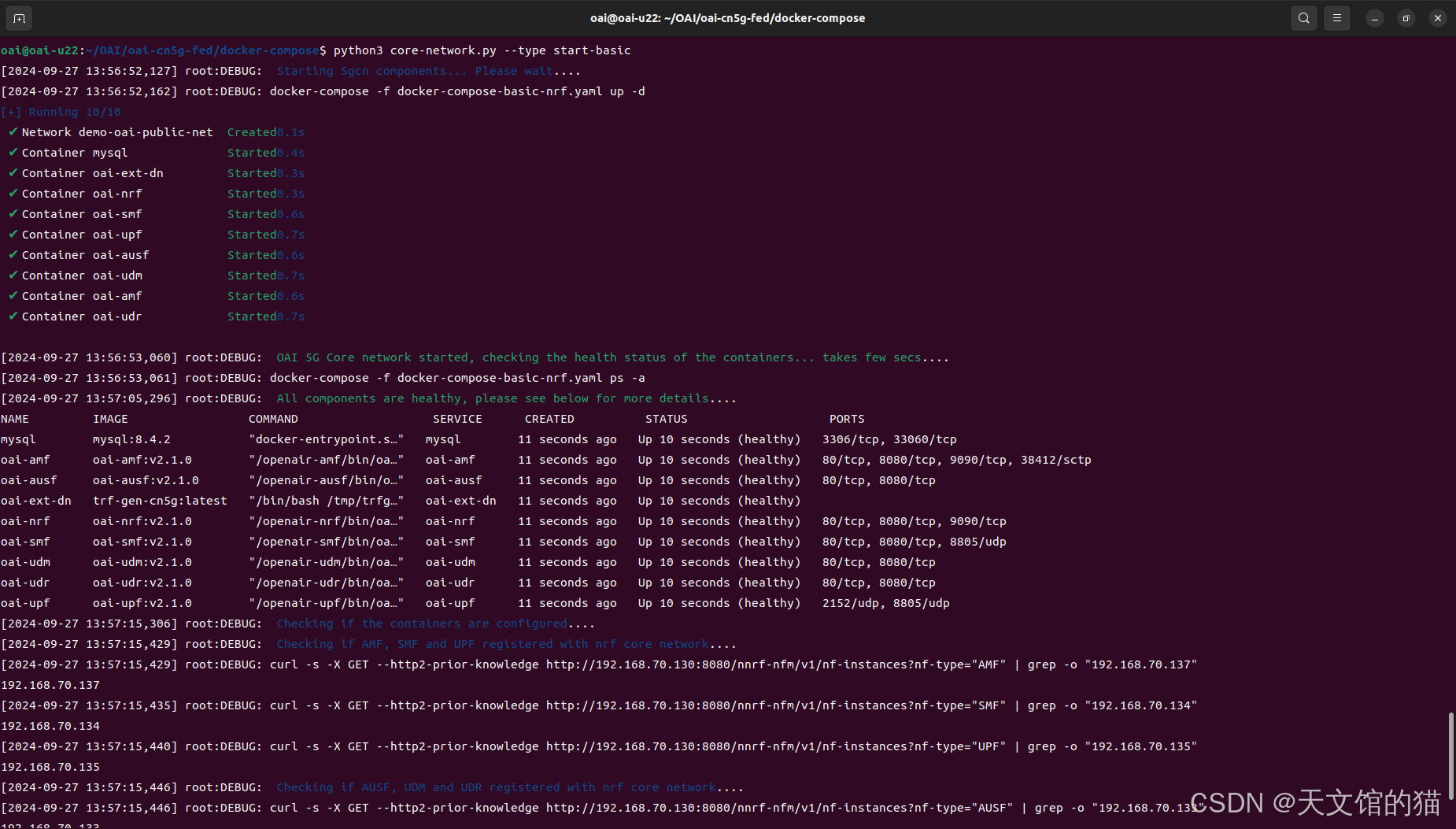

可以根据需要来选择合适的命令来启动核心网,这里我使用basic模式来启动:

python3 core-network.py --type start-basic

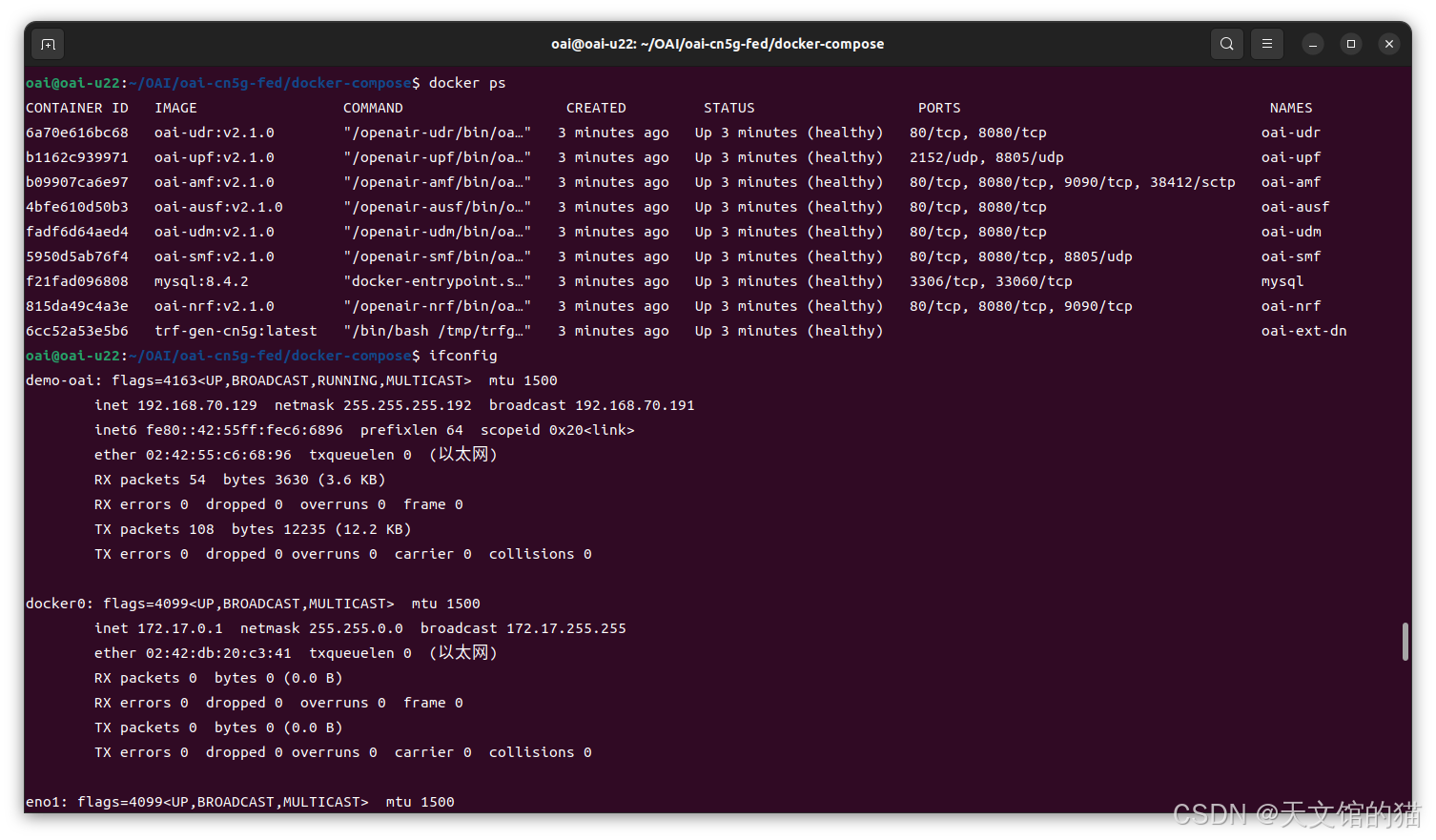

可以使用docker ls来查看运行中的容器,也可以用ifconfig来查看创建的网口


保存各个网元的log,这样在docker-compose文件夹下会生成log文件:

docker logs oai-amf > amf.log
docker logs oai-smf > smf.log
docker logs oai-nrf > nrf.log
docker logs oai-udr > udr.log
docker logs oai-upf > upf.log
docker logs oai-ausf > ausf.log
docker logs oai-udm > udm.log

 关闭核心网,要使用对应的命令:

python3 core-network.py --type stop-basic

5、遇到的问题

在启动核心网的时候,如果之前已经拉取过镜像,但是还要拉取的话,说明配置文件中的镜像名称和现有的镜像名称不一致(尤其是用阿里云容器镜像服务拉取的镜像肯定名称不一致),可以修改配置文件或者给镜像重命名。

1)方法一:镜像重命名

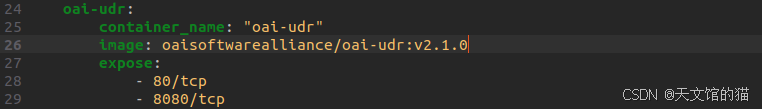

配置文件中默认的AMF镜像名称为oaisoftwarealliance/oai-amf:v2.1.0,因此重命名amf镜像:

docker image tag 现有的镜像名称 oaisoftwarealliance/oai-amf:v2.1.0

此外,其他的网元(smf,upf,udr等)镜像也需要像这样重命名

2)方法二:修改配置文件

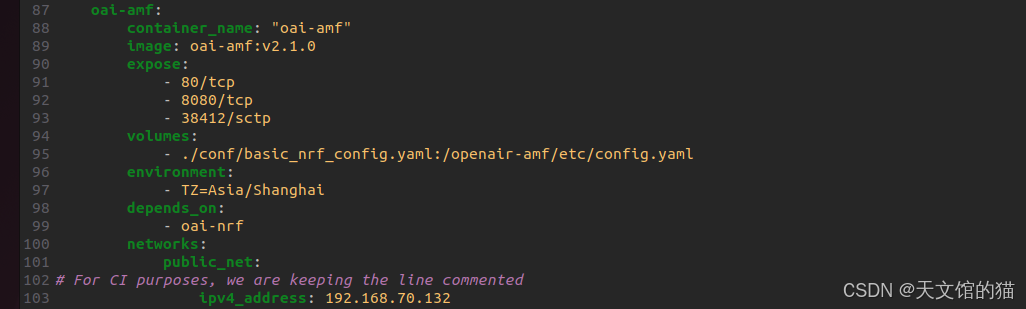

首先找到你所用的模式使用的配置文件,具体来说在docker-compose文件夹中的core-network.py文件中找到对应的配置文件,比如我用的basic模式,配置文件为docker-compose-basic-nrf.yaml。在这个文件中就可以修改每个网元对应的镜像名称了,将oaisoftwarealliance/oai-amf:v2.1.0修改为已经拉取的镜像名称。


三、商用设备接入并实现数据通信

(一)小米10

1、白卡烧录

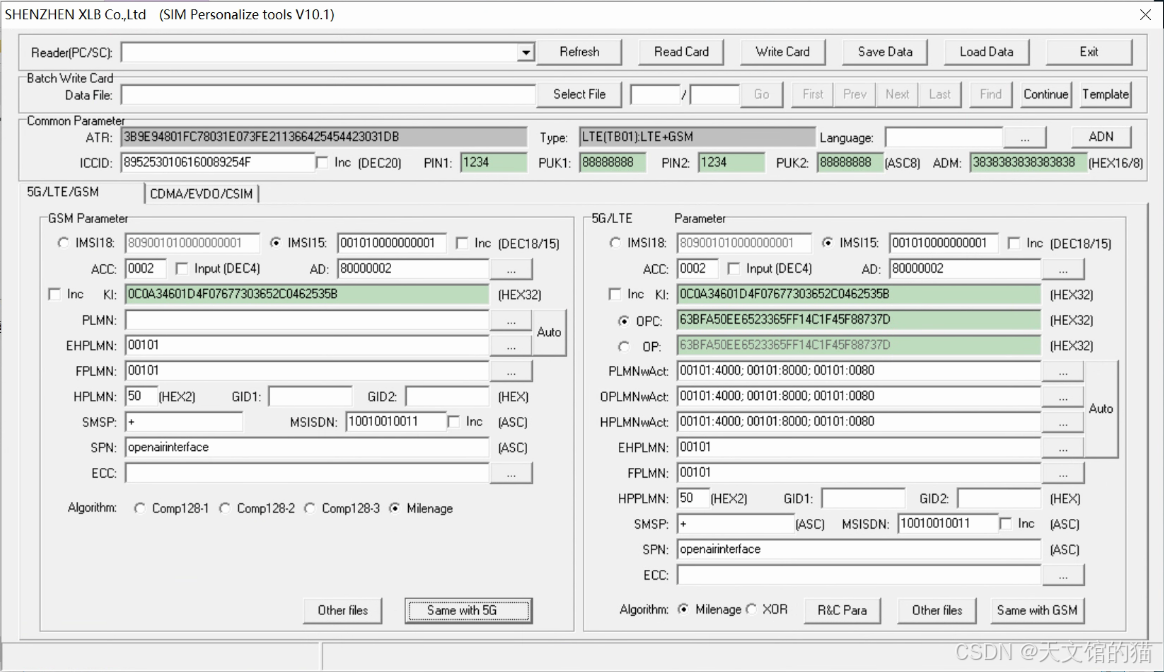

首先需要去淘宝上购买5G白卡、读卡器以及相应的配套软件,软件需要修改的地方主要是需要修改IMSI、OPC、KI以及PLMN,如图:


​​​首先修改的是右半部分5GIMSI、OPC、KI按照需要进行修改,然后删除下面的所有PLMN后,点击右面的Auto,让其自动获取,最后点击左半部分的Same with 5G。完成配置后点击Write Card进行写卡。具体的参数如下表:

IMSI001010000000001
KI0C0A34601D4F07677303652C0462535B
OPC63bfa50ee6523365ff14c1f45f88737d

2、核心网配置

这次使用的是Basic模式运行核心网,主要配置文件有两个:/docker-compose/文件夹下的docker-compose-basic-nrf.yaml以及/docker-compose/conf/文件夹下的basic_nrf_config.yaml,对应的数据库文件为/docker-compose/database/文件夹下的oai_db2.sql。具体使用的配置文件可以查看core network.py来确定。

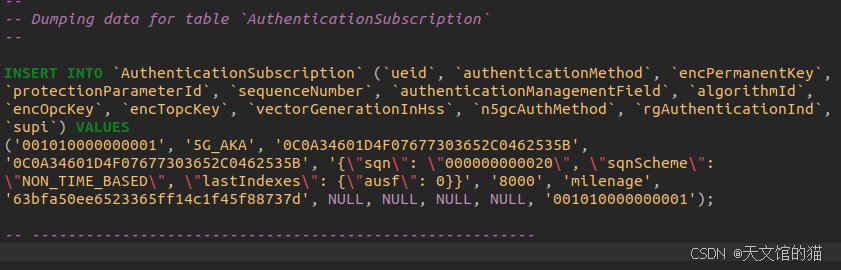

首先在数据库中添加订阅信息,在表AuthenticationSubscription中添加在白卡中烧录的信息。其中第一个参数ueid和最后一个参数supi改为白卡中的IMSI的值,中间的则修改为KI和OPC的值,如图:

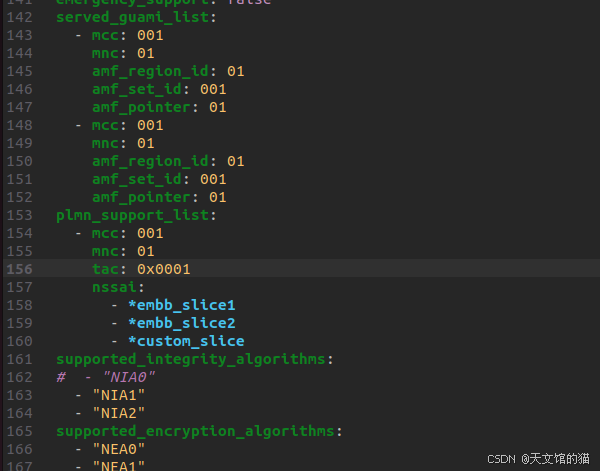

然后在basic_nrf_config.yaml文件中修改served_guami_list和plmn_support_list,改为白卡中PLMN的值,这里设置为00101。然后修改完整性保护算法,将NIA0注释掉,因为小米10是不支持NIA0的。此外还要修改tac的值,这个值需要与基站一致,这里修改为1.

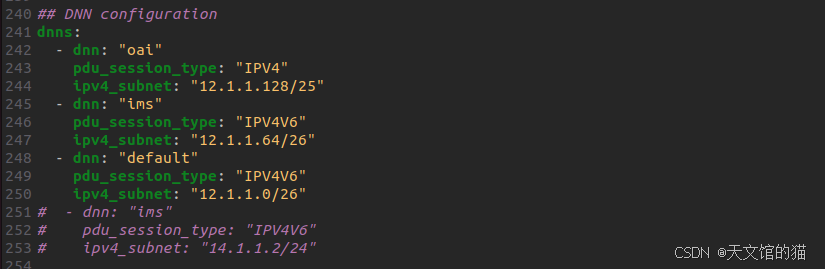

然后,修改核心网DNN以及nssai,之前测试用oai作为DNN手机会连不到网,所以把DNN和网络切片修改为如图,而相应的文件中nssai也需要修改。


3、基站配置

基站的配置文件在openairinterface5g/targets/PROJECTS文件夹下,我们用的5G基站使用的是其中GENERIC-NR-5GC文件夹中的配置文件。可以看到,基站中以及包含了很多配置文件,覆盖不同频段、不同带宽以及不同的USRP设备,我们这里以B210为例,打开gnb.sa.band78.fr1.106PRB.usrpb210.conf文件。其中要修改内容包括plmn_list,AMF parameters等。

首先plmn_list需要修改为与手机白卡一致,mcc = 001; mnc = 01,而snssaiList需要与上一步NSSAI一致,这里我只用ims的DNN,就修改了一个:


AMF parameters部分要将AMF的IP改为当前AMF的IP地址


当然也可以直接在核心网配置文件中显式设置各个网元的IP地址

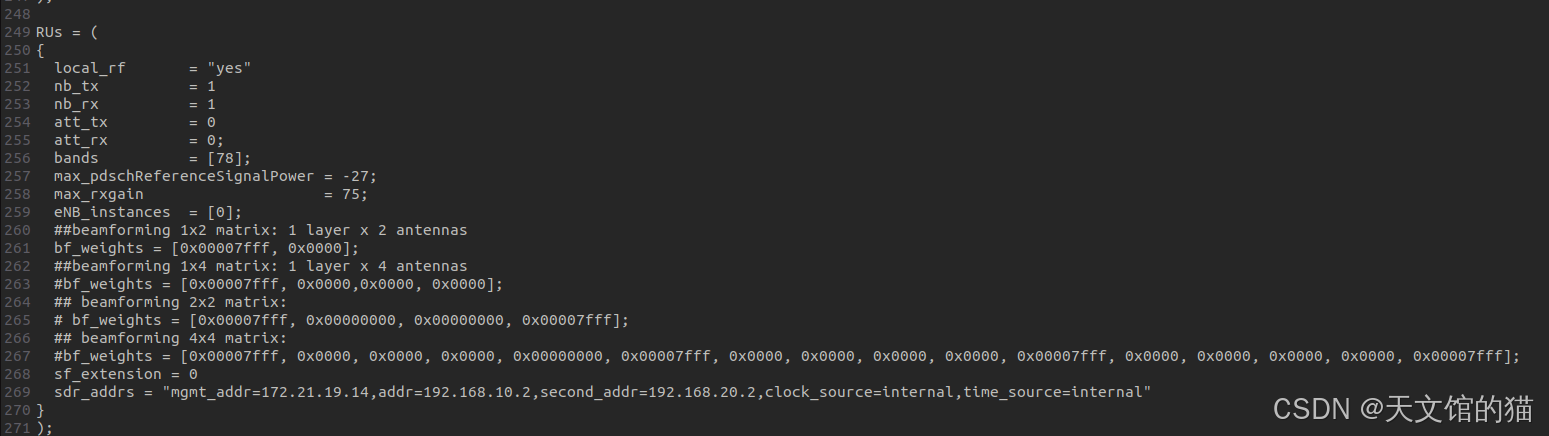

此外,配置文件中各项参数均可修改,有些需要按照NR5G协议规定来修改,具体各项参数意义如下:

Active_gNBs = ( "gNB-OAI");
# 定义了活动的gNB列表,这里只有一个gNB,名为"gNB-OAI"

# Asn1_verbosity, choice in: none, info, annoying
Asn1_verbosity = "none";
# ASN.1解码的详细程度,有三种选项:"none"(不显示)、"info"(显示一些信息)、"annoying"(显示大量信息)

gNBs =
(
 {
    // Identification parameters: // Identification parameters:
    gNB_ID    =  0xe00;
    # gNB ID,十六进制形式,用于唯一标识基站

    gNB_name  =  "gNB-OAI";
    # gNB名称,设置为"gNB-OAI"

    // Tracking area code, 0x0000 and 0xfffe are reserved values
    tracking_area_code  =  1;
    # 追踪区域代码 (TAC),标识一个移动网络的地理区域

    plmn_list = ({ mcc = 001; mnc = 01; mnc_length = 2; snssaiList = ({sst = 1; sd = 0x1; }) });
    # PLMN配置,包含MCC(移动国家码)和MNC(移动网络码)。这里MCC为001,MNC为01,MNC长度为2,支持的切片服务类型SST为1,切片描述符SD为0x1

    nr_cellid = 12345678L;
    # NR小区标识符,用于唯一标识小区

    // Physical parameters: // Physical parameters:
    do_CSIRS = 1;
    # 是否启用CSI-RS(信道状态信息参考信号)

    do_SRS = 1;
    # 是否启用SRS(探测参考信号)

    pdcch_ConfigSIB1 = (
      {
        controlResourceSetZero = 12;
        searchSpaceZero = 0;
      }
    );
    # PDCCH控制信道的配置,定义了资源集和搜索空间

    servingCellConfigCommon = (
    {
      #spCellConfigCommon

      physCellId = 0;
      # 物理小区ID,唯一标识小区

      #frequencyInfoDL
      # 下行频率信息

      absoluteFrequencySSB = 529950;
      # SSB(同步信号块)的绝对频率

      dl_frequencyBand = 41;
      # 下行频率所属频段为41

      dl_absoluteFrequencyPointA = 526134;
      # PointA的绝对频率,代表PRB 0的中心频率,这里为526134,修改这个参数可以修改下行频点

      #scs-SpecificCarrierList
      dl_offstToCarrier = 0;
      # 下行载波偏移量

      # subcarrierSpacing
      # 子载波间隔(0=15kHz, 1=30kHz, 2=60kHz, 3=120kHz)
      dl_subcarrierSpacing = 1;
      # 子载波间隔为30kHz

      dl_carrierBandwidth = 106;
      # 下行载波带宽,单位为PRB,这里为106 PRB,也就是40MHz

      #initialDownlinkBWP
      #genericParameters
      # 初始下行BWP的位置和带宽
      initialDLBWPlocationAndBandwidth = 28875;

      # subcarrierSpacing
      initialDLBWPsubcarrierSpacing = 1;
      # 初始BWP的子载波间隔为30kHz

      #pdcch-ConfigCommon
      initialDLBWPcontrolResourceSetZero = 12;
      initialDLBWPsearchSpaceZero = 0;
      # 初始BWP的控制资源集和搜索空间

      #uplinkConfigCommon
      # 上行频率信息
      ul_frequencyBand = 41;
      # 上行频率所属频段为41

      ul_offstToCarrier = 0;
      # 上行载波偏移量

      ul_subcarrierSpacing = 1;
      # 上行子载波间隔为30kHz

      ul_carrierBandwidth = 106;
      # 上行载波带宽为106 PRB

      pMax = 20;
      # 最大上行传输功率,单位为dBm

      #initialUplinkBWP
      initialULBWPlocationAndBandwidth = 28875;
      # 初始上行BWP的位置和带宽

      initialULBWPsubcarrierSpacing = 1;
      # 初始上行BWP的子载波间隔为30kHz

      #rach-ConfigCommon
      prach_ConfigurationIndex = 98;
      # PRACH(随机接入信道)配置索引,定义随机接入配置

      prach_msg1_FDM = 0;
      # PRACH消息1的FDM配置,0表示单个频域资源

      prach_msg1_FrequencyStart = 0;
      # PRACH消息1的频率起始位置

      zeroCorrelationZoneConfig = 13;
      # 零相关区配置

      preambleReceivedTargetPower = -96;
      # 前导序列接收的目标功率,单位为dBm

      preambleTransMax = 6;
      # 前导传输的最大次数,值为6

      powerRampingStep = 1;

      ra_ResponseWindow = 4;

      ssb_perRACH_OccasionAndCB_PreamblesPerSSB_PR = 4;
      # 每个SSB的PRACH前导序列配置

      ssb_perRACH_OccasionAndCB_PreamblesPerSSB = 14;
      # 每个SSB的前导序列数目

      ra_ContentionResolutionTimer = 7;
      # 竞争解决定时器

      rsrp_ThresholdSSB = 19;
      # SSB的RSRP门限值

      prach_RootSequenceIndex_PR = 2;
      prach_RootSequenceIndex = 1;
      # PRACH根序列索引配置

      msg1_SubcarrierSpacing = 1;
      # PRACH消息1的子载波间隔为30kHz

      restrictedSetConfig = 0;
      # PRACH受限集配置,0表示不受限

      msg3_DeltaPreamble = 1;
      p0_NominalWithGrant = -90;
      # PRACH消息3的Delta前导和初始功率配置

      pucchGroupHopping = 0;
      # PUCCH(物理上行控制信道)组跳频,0表示无跳频

      hoppingId = 40;
      p0_nominal = -90;
      # PUCCH的初始功率设置

      ssb_PositionsInBurst_PR = 2;
      ssb_PositionsInBurst_Bitmap = 1;
      # SSB的发射位置和位图配置

      ssb_periodicityServingCell = 2;
      # SSB的周期配置,值为2表示20ms周期

      dmrs_TypeA_Position = 0;
      # DMRS的TypeA位置,0表示pos2

      subcarrierSpacing = 1;
      # 子载波间隔为30kHz

      referenceSubcarrierSpacing = 1;
      dl_UL_TransmissionPeriodicity = 6;
      nrofDownlinkSlots = 7;
      nrofDownlinkSymbols = 6;
      nrofUplinkSlots = 2;
      nrofUplinkSymbols = 4;
      # TDD配置,包括下行和上行的时间分配
  }

  );

    # ------- SCTP definitions
    SCTP :
    {
        SCTP_INSTREAMS  = 2;
        SCTP_OUTSTREAMS = 2;
        # SCTP(流控制传输协议)的输入输出流数配置
    };


    // AMF parameters:
    amf_ip_address = ( { ipv4 = "192.168.70.132"; ipv6 = "192:168:30::17"; active = "yes"; preference = "ipv4"; } );
    # AMF的IPv4和IPv6地址配置,并设置IPv4为优先地址

    NETWORK_INTERFACES :
    {
        GNB_INTERFACE_NAME_FOR_NG_AMF = "demo-oai";
        GNB_IPV4_ADDRESS_FOR_NG_AMF = "192.168.70.129/24";
        GNB_INTERFACE_NAME_FOR_NGU = "demo-oai";
        GNB_IPV4_ADDRESS_FOR_NGU = "192.168.70.129/24";
        GNB_PORT_FOR_S1U = 2152

4、手机端配置与连接至基站

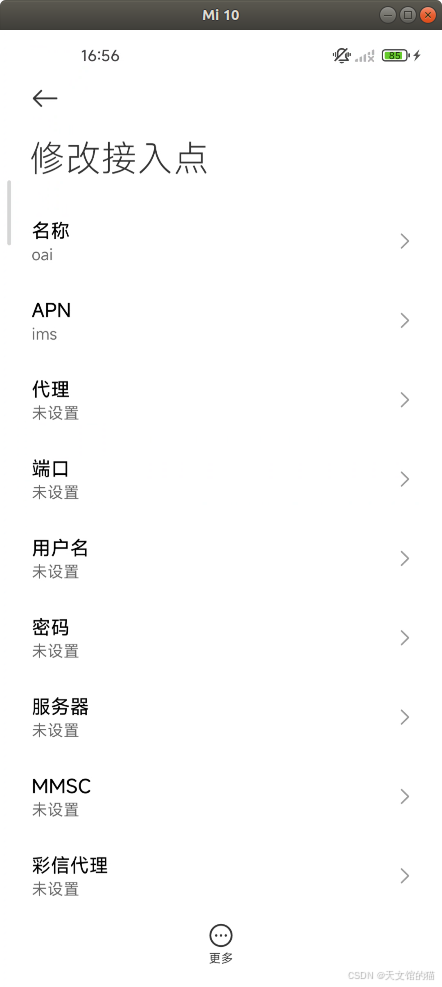

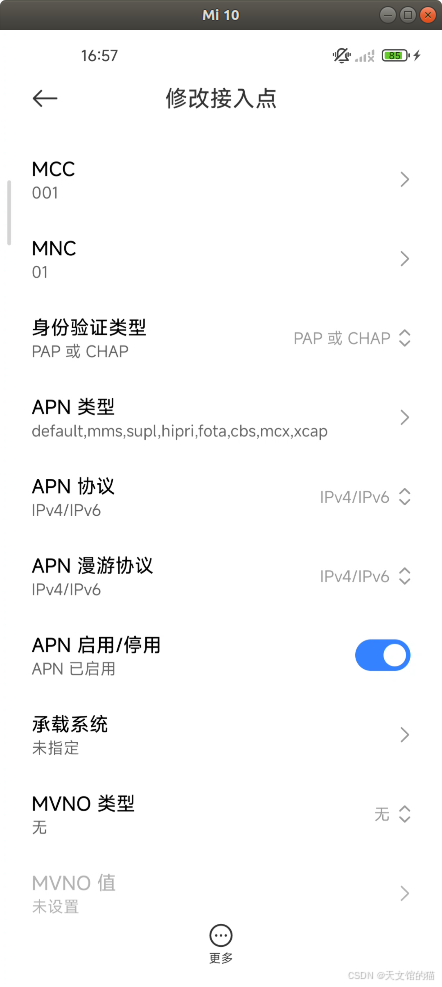

手机端插入白卡后,需要设置接入点APN。具体而言,新增接入点,名称无所谓,APN设置为ims,MCC设置为001,MNC设置为01,APN协议为ipv4/v6,保存APN并使用该接入点:



首先启动核心网,在docker-compose文件夹下中运行

python3 core-network.py --type start-basic

再启动基站,在build文件夹中运行(需要替换为所使用的配置文件)

sudo -E ./nr-softmodem -O ../../../targets/PROJECTS/GENERIC-NR-5GC/CONF/gnb.sa.band41.fr1.106PRB.usrpb210.conf -E --sa

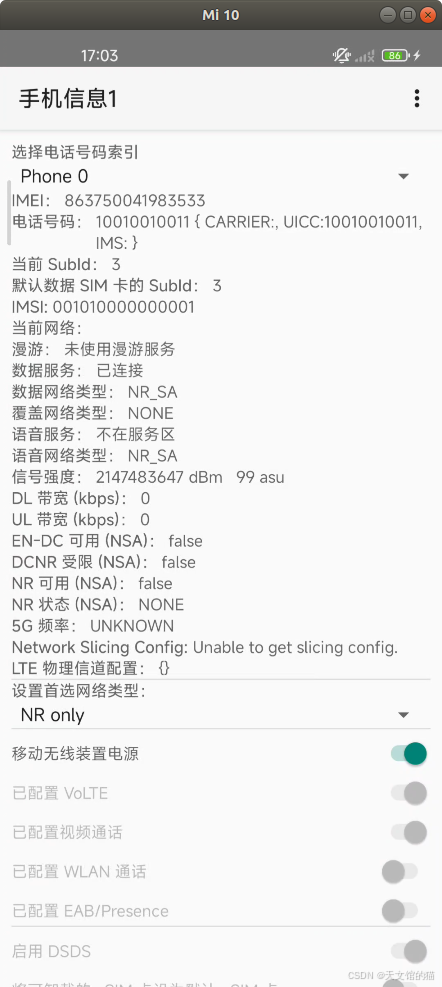

然后手机开启飞行模式,再关闭飞行模式进行初始接入,如果能接入基站就可以实现商用终端的数据通信,如果连接不到基站,小米手机可以在拨号界面输入*#*#4636#*#*,设置首选网络类型为NR only。


5、遇到的问题

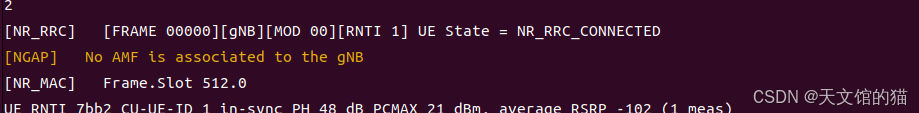

1)NGAP报错找不到AMF


如果遇到NGAP报错链接不到gNB,是基站端的AMF的ip地址有问题,可以在核心网成功运行以后查看AMF的ip,并修改基站配置文件。

2)基站显示手机接入,手机显示无信号

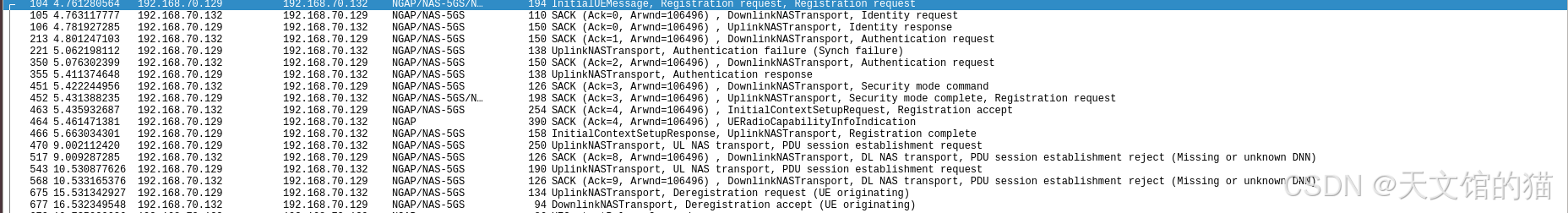

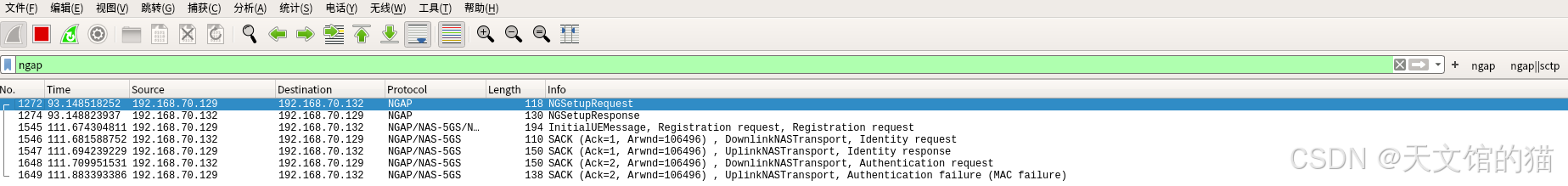

这种情况下需要用wireshark进行抓包来分析信令,安装wireshark:

sudo apt install wireshark

安装好后,用管理员权限运行wireshark来抓取demo-oai的端口数据,可以用ngap来进行过滤,筛选出5G信令。下面会列出我在测试的过程中出现的几种报错以及相应的解决方法。

①MAC Failure


这是认证阶段失败,Mac Failure意味着核心网内存储的注册信息和接入手机的信息不一致,需要检查数据库中存储的注册信息是否与烧录的KI和OPC一致。

②Missing or Unknown DNN


这个是DNN配置有问题或者接入设备的APN设置的有问题,这两个需要设置一致,包括APN类型也要一致,这个参数在核心网中需要修改最后dnn参数的pdu_session_type。

3)使用X310做基站

在基站配置文件夹中,有一些x300和x310可以使用的配置文件,分析了一些发现,其与b210的配置文件区别点主要在RUs部分,这是x310配置文件的RUs:


 可以发现,x310主要多了sdr_addrs参数,有些文件还会添加type = x300来使用x300系列usrp。此外,在天线配置上,其与b210也有不同,不过我暂时只尝试了单发单收,多天线这方面还没有测试过。其余参数实际上与b210的配置文件差别不大。

评论 15
添加红包

请填写红包祝福语或标题

红包个数最小为10个

红包金额最低5元

当前余额3.43前往充值 >
需支付:10.00
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明:

1.余额是钱包充值的虚拟货币,按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载,可以购买VIP、付费专栏及课程。

余额充值
