W25Q64模块详细介绍

目录

一、主要特性

二、应用场景

三、使用示例

1）硬件连接

2）软件库

3）示例代码

四、结论

---

        W25Q64模块相当于一个移动硬盘，FLASH闪存，系统掉电数据不丢失（非易失性FLASH闪存存储器）。

        虽然单片机内部也有FLASH，内部的FLASH主要用于存储代码部分。

        W25Q64是一款来自Winbond的流行NOR闪存芯片，具有较高的存储密度、快速的读写速度和良好的经济效益，常用于嵌入式系统。它通常用于存储代码、数据和配置文件，适合多个应用场景，如消费电子、汽车电子、工业控制等。

一、主要特性

1. 存储容量：

   • 64Mb（8MB）的存储容量。

2. 接口类型：

   • 支持SPI（串行外设接口），包括标准的四线SPI、双SPI（Dual I/O）和四SPI（Quad I/O）模式。

3. 工作电压：

   • 3V到3.6V的工作电压范围，适应多种电源环境。

4. 速度：

   • 标定的最大时钟频率可达104MHz（在Quad SPI模式下，读取速度更快）。

5. 数据传输速率：

   • 在标准SPI模式下，最大读取速率为25MB/s。
   • Quad I/O模式下可达到100MB/s以上的传输速率。

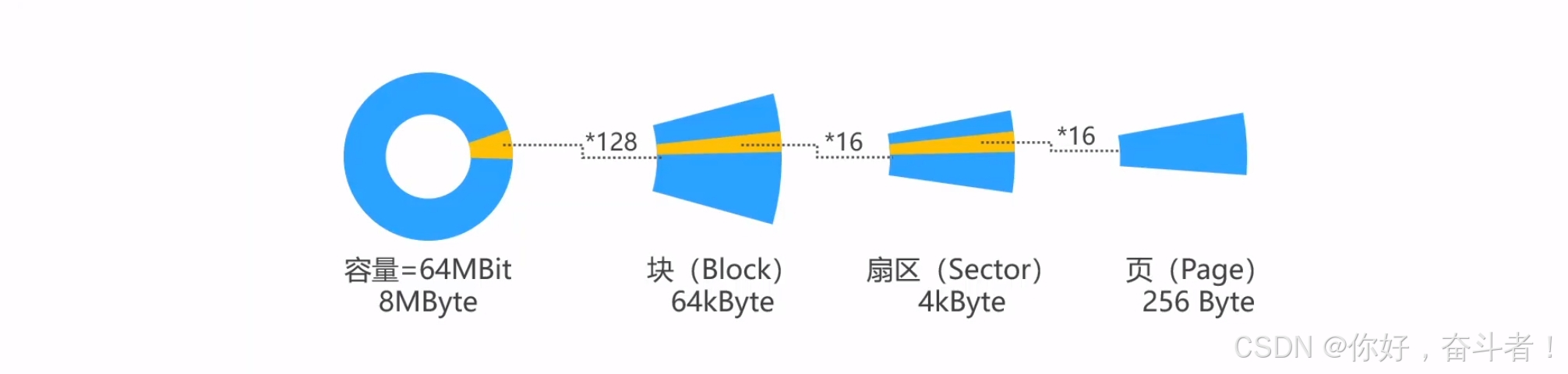

6. 擦除、写入和读取：

   • 具有单字节、连续字节和页（通常为256字节）写入能力。
   • 数据可以在块级（通常为64K字节）或整个芯片的层面进行擦除。
   • 读取时支持从64K字节的块中随机读取。

1. 可靠性：

   • 提供超过100,000次擦写循环的耐久性。
   • 数据保持期在25°C环境下可达20年。

2. 封装选项：

   • 提供多种封装类型，如SOIC、WSON、BGA等，方便不同电路板设计的需求。

二、应用场景

W25Q64的广泛应用包括：

• 微控制器的闪存扩展：为MCU提供额外的程序存储空间或数据存储。
• 音频/图像存储：在消费电子产品中存储音频样本或图像文件。
• 配置和参数存储：存储设备的配置文件、校准数据等。
• 数据记录：用于物联网设备中的数据记录和传输缓存。

三、使用示例

以下是W25Q64使用的一些基本步骤和示例代码（以Arduino为例）：

1）硬件连接

1. 连接管脚：
   • 将W25Q64与MCU相连，接线示例如下（以Arduino为例）：

W25Q64         Arduino
-----------------------
VCC        ->  3.3V
GND        ->  GND
SCK        ->  D13
MOSI       ->  D11
MISO       ->  D12
CS         ->  D10

2）软件库

可以使用如SPI库和Adafruit SPIFlash库来实现对W25Q64的控制。

3）示例代码

#include <SPI.h>
#include <Adafruit_SPIFlash.h>

// 创建Flash对象
Adafruit_SPIFlash flash = Adafruit_SPIFlash(W25Q64_CS); // CS引脚定义

void setup() {
    Serial.begin(115200);
    // 初始化SPI和Flash
    if (!flash.begin()) {
        Serial.println("Flash初始化失败!");
        while (1);
    }
    Serial.println("Flash初始化成功!");
}

void loop() {
    // 示例：写入数据
    uint8_t dataToWrite[256] = {0x01, 0x02, 0x03, /*...其他数据*/ };
    flash.writeBuffer(0, dataToWrite, sizeof(dataToWrite));

    // 示例：读取数据
    uint8_t readData[256];
    flash.readBuffer(0, readData, sizeof(readData));
    Serial.println("读取的数据:");
    for (int i = 0; i < 256; i++) {
        Serial.print(readData[i], HEX);
        Serial.print(" ");
    }
    delay(1000); // 一段延时
}

四、结论

        W25Q64是一款功能强大的闪存模块，具有多种操作模式和功能，适用于广泛的应用场景。无论是在简单的项目还是复杂的嵌入式系统中，它都能发挥良好的性能和可靠性。
