玩转Qml(18)-用户向导

• 简介
• 效果预览
• 源码
• 原理说明
  • 需求说明
  • 原理
    • Qml对象作用域
    • QObject对象树
  • 实现
    • 最小改动
    • 获取焦点区域
      • 找到对象
      • 取坐标
      • 向导页
      • 向导组件
      • 向导数据源

简介

很多现代化的软件，都会有向导功能，相信大家并不陌生。

“用户向导”的作用，可以帮助新用户快速了解产品，也可以用来提醒用户该如何操作。

这次涛哥就分享一个Qml制作“用户向导”的方案。

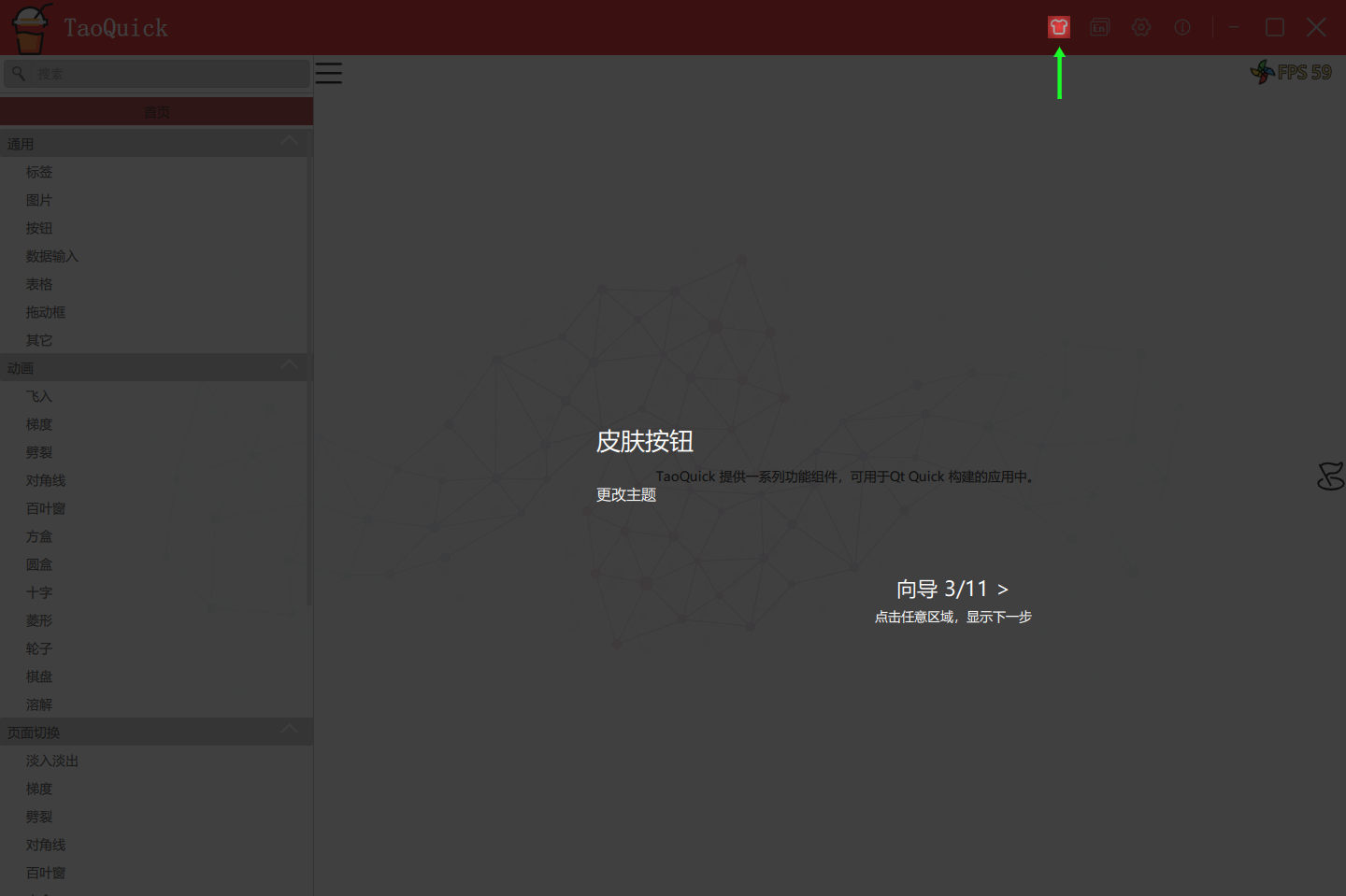

效果预览

看一下最终效果



在整个软件界面上，覆盖一层遮罩，只保留一部分镂空区域，并用箭头指向镂空区域，

以此,将用户的眼球聚焦到镂空区域，并用适当的文字,说明镂空区域的作用。

这个遮罩层是不能操作到软件界面的，点击任意区域，会转到下一步的向导，直到最后向导退出。

源码

《玩转Qml》系列文章，配套了一个优秀的开源项目:TaoQuick

github https://github.com/jaredtao/TaoQuick

访问不了或者速度太慢，可以用国内的镜像网站gitee

https://gitee.com/jaredtao/TaoQuick

原理说明

向导的实现方案有很多，比如贴图之类的。按不同的需求，方案也不尽相同。

这里先列一个涛哥的需求，再讨论方案才有意义。

需求说明

• 窗口大小不固定

• 焦点区域可以是Qml界面中的任意可视组件

• 向导功能要独立实现，且对已有代码改动最小

原理

遮罩的制作，在Qml中就是几个半透明的Rectangle拼在一起，附带一个顶层MouseArea，

将所有鼠标事件都过滤掉，这些都比较简单。

焦点区域才是本文的核心。

Qml对象作用域

先来说一下Qml中的对象作用域吧。

如果你阅读过《Qml Book》或者有一定的Qml经验，就知道Qml中的对象，都是通过id相互引用的。

像html / Android，都有类似findElementById这样的接口，获取任意的组件。

在Qml，省去了find这一步，可以直接使用id进行访问。

不过呢，Qml这个id的可访问性，不是任何场景都能直接用的，有诸多情况下，不能直接使用, 例如：

• 平级的两个组件，它们的子组件不能互相访问到(同一个文件作用域中的除外)

• 各种View的delegate中的组件id，view外部不能直接访问(这是因为delegate有多个实例的情况下，id不能唯一标识)

• Loader/Component动态加载后的子组件，不能被直接访问(动态加载，都不知道它什么时候创建，当然不能用它)

诸如此类，都不能直接访问。

扩展说明:

顶层组件的id，可以被所有子组件访问，因此可以用来存储全局对象；

Qml单例组件，或者C++上下文对象，也可以被所有子组件访问。

这两种方式也可以用来实现向导功能，有兴趣的读者可自己探索。

QObject对象树

Qml中的所有可视化组件，大都是继承于Item，Item的继承关系是 Item ==> QQuickItem ==> QObject

因此呢，Qml中的所有对象，都在一个QObject树上，具有父子关系。

我们可以从任意节点，向上找到根节点，也可以通过根节点的findChild的方式，找到任意一个带objectName的节点。

涛哥的向导方案，便是基于此实现。

实现

最小改动

在已有的Qml代码中，对于想当作焦点区域的组件，最小改动是增加一个objectName

例如涛哥想把已有的标题栏按钮，作为焦点区域：

改动前:

...
      SkinBtn {
          width: 24
          height: 24
          anchors.verticalCenter: parent.verticalCenter
      }
...

改动后:

...
      SkinBtn {
          width: 24
          height: 24
          anchors.verticalCenter: parent.verticalCenter
          objectName: "skinBtn"
      }
...

获取焦点区域

找到对象

像前面的组件，只要有了objectName，就可以从任意位置获取到它了

这需要一点C++代码扩展

QQuickItem *getObject(QObject * pRootObject, const QString &targetObjName)
{
    if (!pRootObject) {
        return nullptr;
    }
    return pRootObject->findChild<QQuickItem *>(targetObjName);
}

通过findChild就可以拿到目标对象了, rootObject是根节点，可以从任意节点向上找到，

也可以通过QQmlContex直接获取到。

取坐标

找到了对象，就可以计算它的坐标，用于向导了。

为了方便计算，同时避免处理繁杂的父子关系，可以直接把坐标映射到顶层窗口。向导的坐标也以顶层窗口为准即可。

这里进一步封装了C++代码,直接计算好坐标

QRect getItemGeometryToScene(const QString &targetObjName) const
{
    if (!pRootObject) {
        return {};
    }
    auto pItem = pRootObject->findChild<QQuickItem *>(targetObjName);
    if (pItem) {
        if (pItem->parentItem()) {
            //如果有父节点，调用父节点的mapToScene将坐标映射到顶层窗口
            auto pos = pItem->parentItem()->mapToScene(pItem->position());
            return QRectF { pos.x(), pos.y(), pItem->width(), pItem->height() }.toRect();
        } else {
            //如果没有父节点，坐标本身就是相对顶层窗口的
            return pItem->boundingRect().toRect();
        }
    }
    return {};
}

完整的代码，可以在TaoQuick项目中看到, 封装了一个QuickTool类，

所在路径是TaoQuick/3rdparty/TaoCommon/QuickTool

向导页

接下来就是封装一个向导页面了,遮罩围绕在焦点四周，同时带上箭头和文字说明即可

//CusWizardPage.qml

import QtQuick 2.9
import QtQuick.Controls 2.2
 import QtGraphicalEffects 1.0
import ".."
import "../.."

Item {
    id: pageItem
    z: 998
    anchors.fill: parent
    property string wizardName
    property string wizardDescript
    property string targetObjectName
    property int pageType: pageTypeDown

    property color maskColor: "black"
    property real maskOpacity: 0.75

    property rect focusRect

    //int 做枚举，定义4种方向的箭头
    readonly property int pageTypeDown: Qt.DownArrow
    readonly property int pageTypeUp: Qt.UpArrow
    readonly property int pageTypeLeft: Qt.LeftArrow
    readonly property int pageTypeRight: Qt.RightArrow


    Component.onCompleted: {
        //组件创建时，通过C++扩展，获取到焦点区域坐标
        var rect = quickTool.getItemGeometryToScene(targetObjectName)
        focusRect = rect
    }
    //焦点区域的同步item,用来给四周的组件定位
    Item {
        id: focusItem
        x: focusRect.x
        y: focusRect.y
        width: focusRect.width
        height: focusRect.height
        RadialGradient {
            anchors.fill: parent
            gradient: Gradient {
                GradientStop { position: 0.0; color: "transparent" }
                GradientStop { position: 0.6; color: maskColor }
            }
            opacity: maskOpacity / 2
        }
    }
    //left
    Rectangle {
        x: 0
        y: 0
        width: focusRect.x
        height: parent.height
        color: maskColor
        opacity: maskOpacity
    }
    //right
    Rectangle {
        x: focusRect.x + focusRect.width
        y: 0
        width: pageItem.width - x
        height: parent.height
        color: maskColor
        opacity: maskOpacity
    }
    //top
    Rectangle {
        x: focusRect.x
        width: focusRect.width
        y: 0
        height: focusRect.y
        color: maskColor
        opacity: maskOpacity
    }
    //bottom
    Rectangle {
        x: focusRect.x
        width: focusRect.width
        y: focusRect.y + focusRect.height
        height: pageItem.height - y
        color: maskColor
        opacity: maskOpacity
    }
    Row {
        id: leftRow
        spacing: 10
        visible: pageType === pageTypeLeft
        z: 998
        anchors {
            left: focusItem.right
            leftMargin: 5
            verticalCenter: focusItem.verticalCenter
        }
        CusImage {
            source: CusConfig.imagePathPrefix + "arrow-left.png"
            anchors.verticalCenter: parent.verticalCenter
        }
    }
    Row {
        id: rightRow
        spacing: 10
        layoutDirection: Qt.RightToLeft
        visible: pageType === pageTypeRight
        z: 998
        anchors {
            right: focusItem.left
            rightMargin: 5
            verticalCenter: focusItem.verticalCenter
        }
        CusImage {
            source: CusConfig.imagePathPrefix + "arrow-right.png"
            anchors.verticalCenter: parent.verticalCenter
        }
    }
    Column {
        id: downColumn
        spacing: 10
        visible: pageType === pageTypeDown
        width: 300
        z: 998
        anchors {
            bottom: focusItem.top
            bottomMargin: 5
            horizontalCenter: focusItem.horizontalCenter
        }
        CusImage {
            source: CusConfig.imagePathPrefix + "arrow-down.png"
            anchors.horizontalCenter: parent.horizontalCenter
        }
    }
    Column {
        id: upColumn
        spacing: 10
        visible: pageType === pageTypeUp
        width: 300
        z: 998
        anchors {
            top: focusItem.bottom
            topMargin: 5
            horizontalCenter: focusItem.horizontalCenter
        }
        CusImage {
            source: CusConfig.imagePathPrefix + "arrow-up.png"
            anchors.horizontalCenter: parent.horizontalCenter
        }
    }
    CusLabel {
        id: wizardDescriptLabel
        z: 998
        text: qsTr(wizardDescript) + CusConfig.transString
        font.pixelSize: 16
        color: "white"
        anchors {
            horizontalCenter: parent.horizontalCenter
            verticalCenter: parent.verticalCenter
            verticalCenterOffset: 50
            horizontalCenterOffset: -50
        }
    }
    CusLabel {
        z: 998
        text: qsTr(wizardName) +  CusConfig.transString
        font.pixelSize: 26
        color: "white"
        anchors {
            left: wizardDescriptLabel.left
            bottom: wizardDescriptLabel.top
            bottomMargin: 30
        }
    }

}

向导组件

向导一般不止一页，而是很多页，这里就封装了一个向导组件。

使用model-view的方式,数据源由外部设置，组件只管按照model去实例化对应的向导页即可

//CusWizard.qml

import QtQuick 2.9
import QtQuick.Controls 2.2
import ".."
import "../.."

Item {
    id: cusWizardItem
    signal wizardFinished
    property string totlaString: qsTr("Wizard %1/%2 >").arg(currentIndex + 1).arg(count) + CusConfig.transString
    property string operatorString: qsTr("Click any area to show next") + CusConfig.transString
    MouseArea {
        anchors.fill: parent
        hoverEnabled: true
        onClicked: {
            currentIndex++
            if (currentIndex >= count) {
                wizardFinished()
            }
        }
    }
    property var model
    property int count: model.count
    property int currentIndex: 0
    Repeater {
        model: cusWizardItem.model
        delegate: CusWizardPage {
            anchors.fill: parent
            visible: index === currentIndex
            wizardName: model.name
            wizardDescript: model.descript
            targetObjectName: model.targetObjectName
            pageType: model.arrowType
        }
    }
    CusLabel {
        z: 999
        id: centerLabel
        anchors {
            centerIn: parent
            horizontalCenterOffset: 300
            verticalCenterOffset: 150
        }
        text: totlaString
        font.pixelSize: 22
        color: "white"
    }
    CusLabel {
        z: 999
        anchors {
            centerIn: parent
            horizontalCenterOffset: 300
            verticalCenterOffset: 150 + centerLabel.height
        }
        text: operatorString
        color: "white"
    }
}

向导数据源

最后来看一下，TaoQuick项目的首页，提供的向导数据model

ListModel {
    id:wizardModel
    ListElement {
        name: "TitleBar"
        descript: "drag change window pos, double click change window state"
        targetObjectName: "blankItem"
        arrowType: Qt.UpArrow
    }
    ListElement {
        name: "Control Buttons"
        descript: "minimize, maximize, normal or close main window"
        targetObjectName: "controlButtonsRow"
        arrowType: Qt.UpArrow
    }
    ListElement {
        name: "Skin Button"
        descript: "switch theme"
        targetObjectName: "skinBtn"
        arrowType: Qt.UpArrow
    }
    ListElement {
        name: "Language Button"
        descript: "switch language"
        targetObjectName: "langBtn"
        arrowType: Qt.UpArrow
    }
    ListElement {
        name: "Left Pane"
        descript: "show content list"
        targetObjectName: "leftPane"
        arrowType: Qt.LeftArrow
    }
    ListElement {
        name: "Drawer Button"
        descript: "show or hide left pane"
        targetObjectName: "menuBtn"
        arrowType: Qt.LeftArrow
    }
    ListElement {
        name: "Search Input"
        descript: "search content"
        targetObjectName: "searchInput"
        arrowType: Qt.LeftArrow
    }
    ListElement {
        name: "Home Button"
        descript: "go back home page"
        targetObjectName: "homeBtn"
        arrowType: Qt.LeftArrow
    }
    ListElement {
        name: "Content List"
        descript: "switch content"
        targetObjectName: "contentListView"
        arrowType: Qt.LeftArrow
    }
    ListElement {
        name: "Content Pane"
        descript: "show current selected content by list"
        targetObjectName: "contentRect"
        arrowType: Qt.RightArrow
    }
    ListElement {
        name: "Tool Buttons"
        descript: "special function buttons such as Wizard, View Source Code and so on"
        targetObjectName: "wizardBtn"
        arrowType: Qt.RightArrow
    }
}
