labview 模拟NI采集卡，使用DAQ做一个采集系统。

引言

在工业自动化、实验室测试等领域，数据采集（DAQ）是连接物理信号与数字世界的核心桥梁。美国国家仪器（NI）的采集卡以其高精度和稳定性著称，而LabVIEW作为其配套的图形化编程平台，能够快速实现数据采集、分析和可视化。
但对于初学者或预算有限的开发者，直接购买硬件可能面临成本问题。本文将以LabVIEW的DAQmx驱动为核心，讲解如何通过软件模拟NI采集卡，并搭建一个完整的采集系统，覆盖从硬件配置、信号仿真到实际部署的全流程。

模拟采集卡

以 NI USB-6001 采集卡为例做一个DAQ采集系统，如果是NI官方的采集卡设备，插入后可以直接识别，可以通过NI max查看

如果手边没有采集卡，想用LABVIEW做一个采集卡程序。

可以通过NI MAX虚拟一个采集卡硬件，进行编程测试。

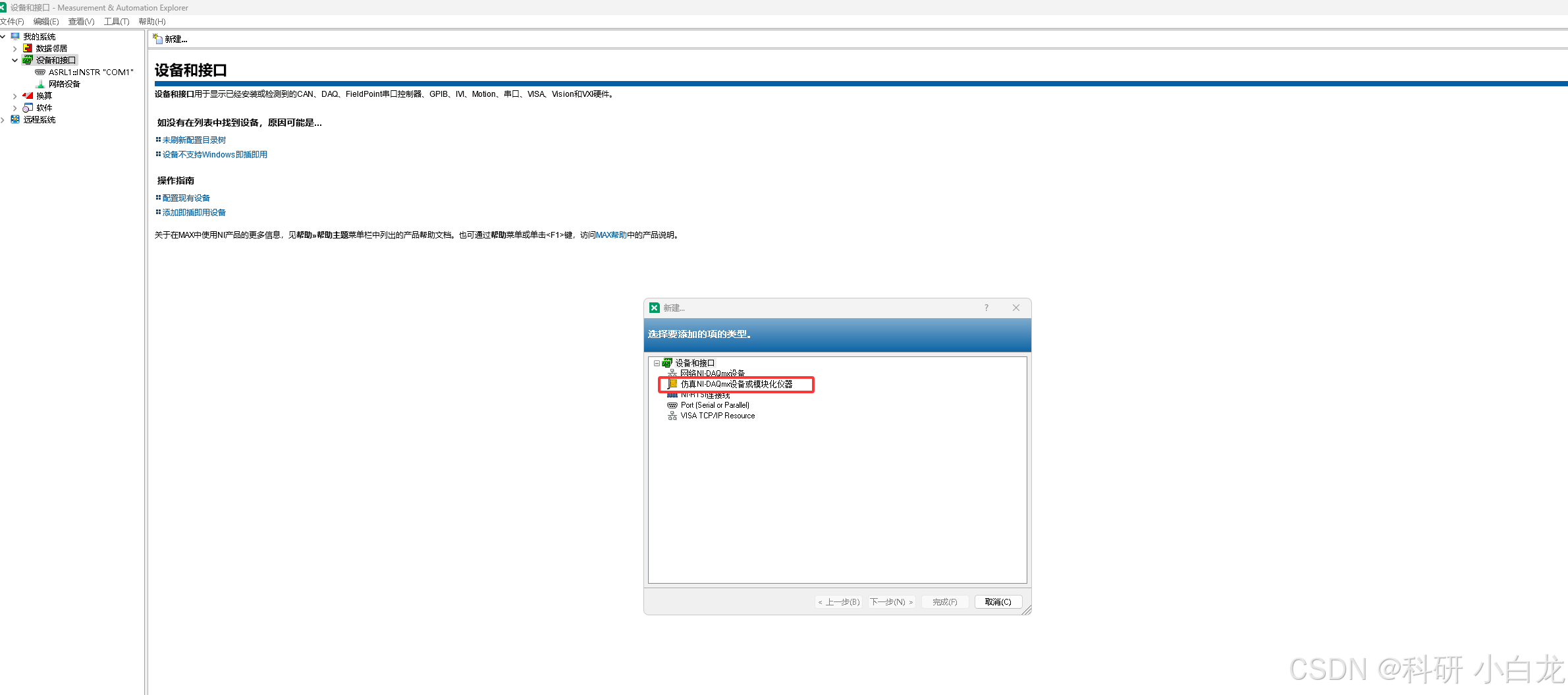

打开NI MAX，在设备与接口处右键新建，选择仿真设备。

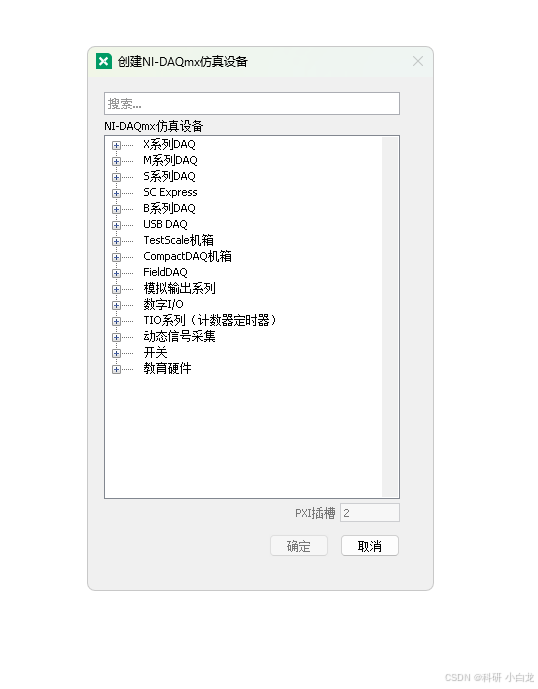

在搜索框中搜索想用的设备，后双击。

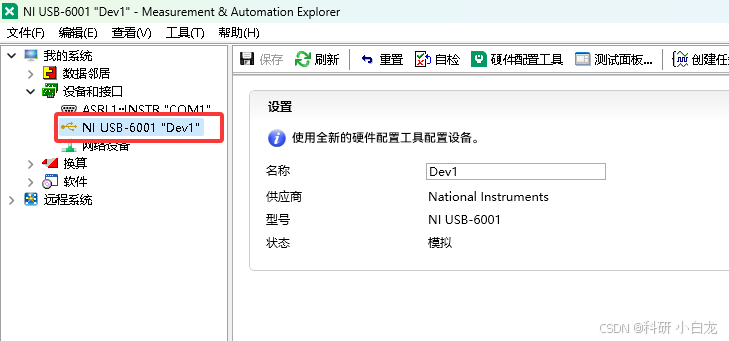

虚拟出来的设备就出现在左边设备栏中了。

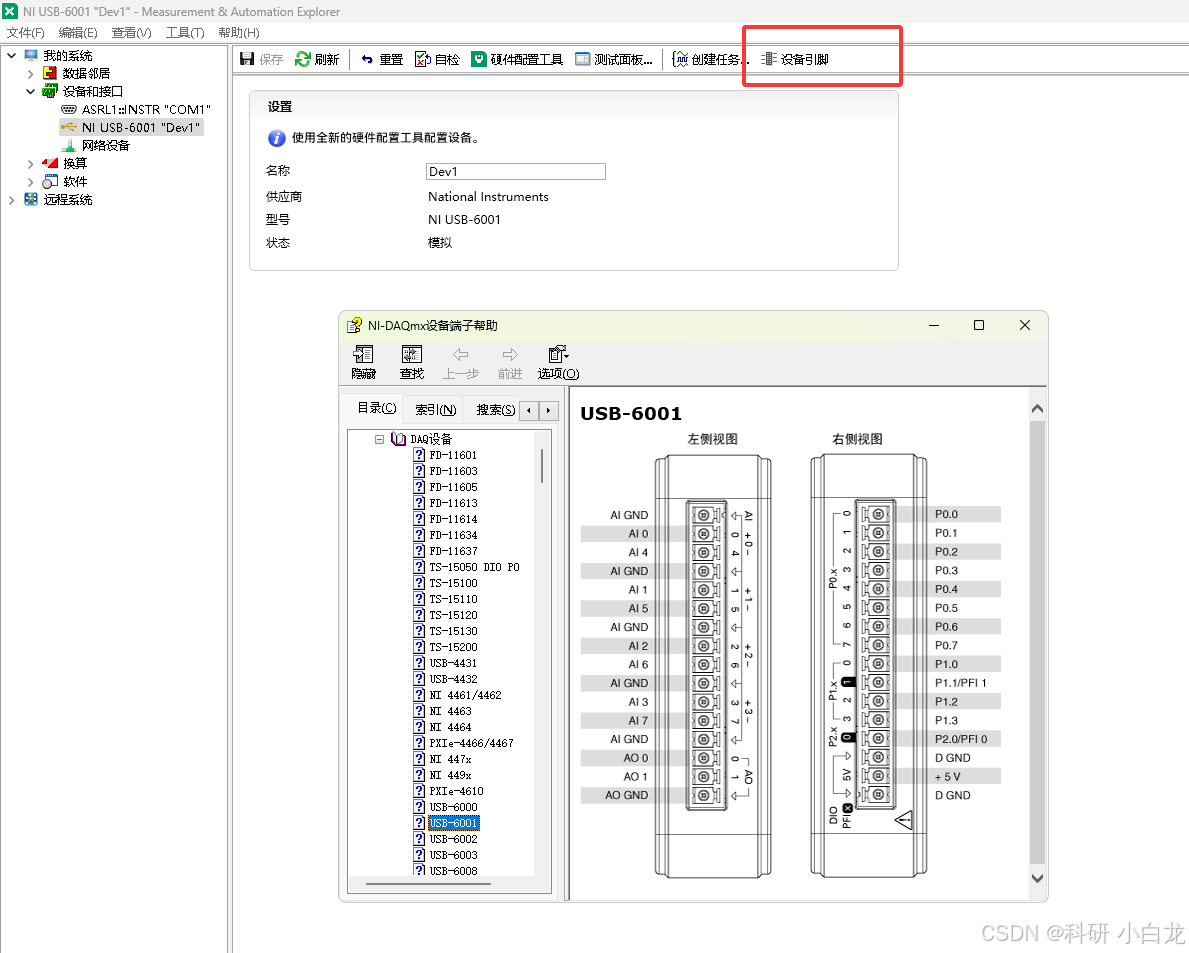

可以在右上脚查看设备引脚

代码编写

设置好仿真设备后，可以打开labview进行程序编写，labview需要已经安装好DAQ插件，如果不是NI公司的采集卡（如国产品牌的采集卡：artDAQ等），需要安装各自对应的DAQ驱动包，程序上都大同小异。

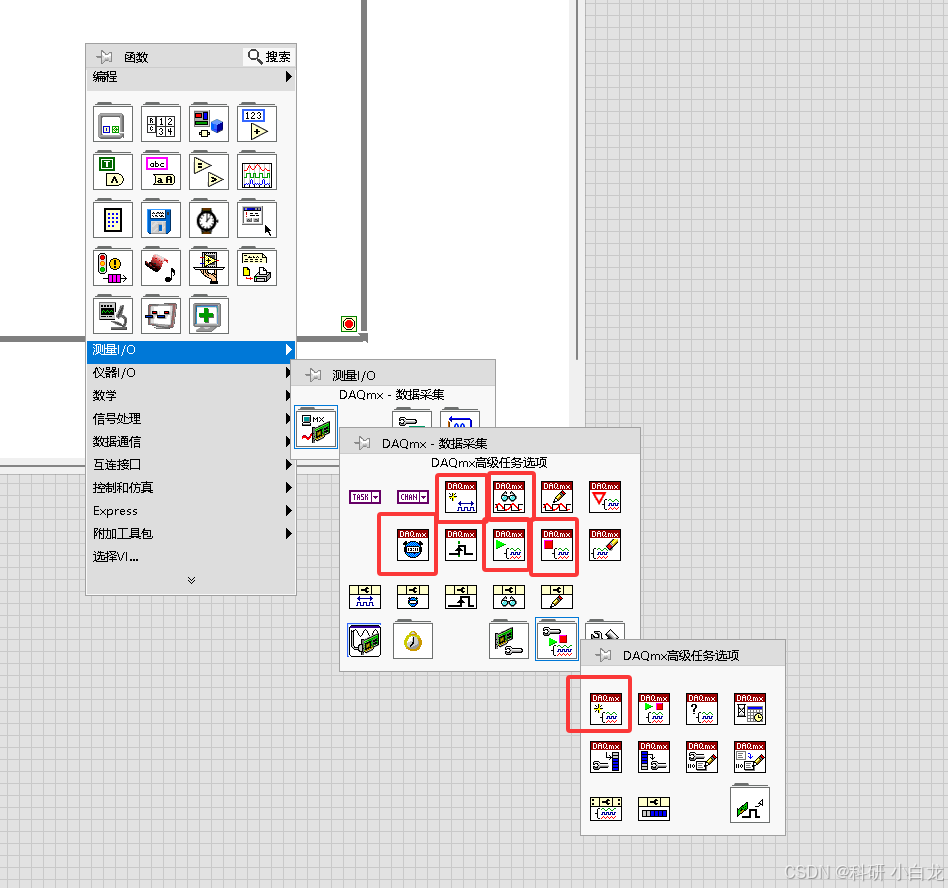

选择图中圈出的几个控件，创建采集任务、创建虚拟通道、读取、定时、开始、结束。

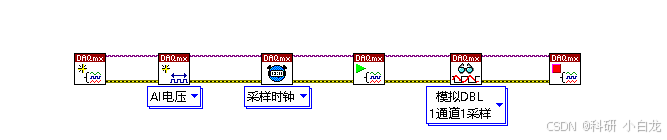

将这几个控件依次连接：

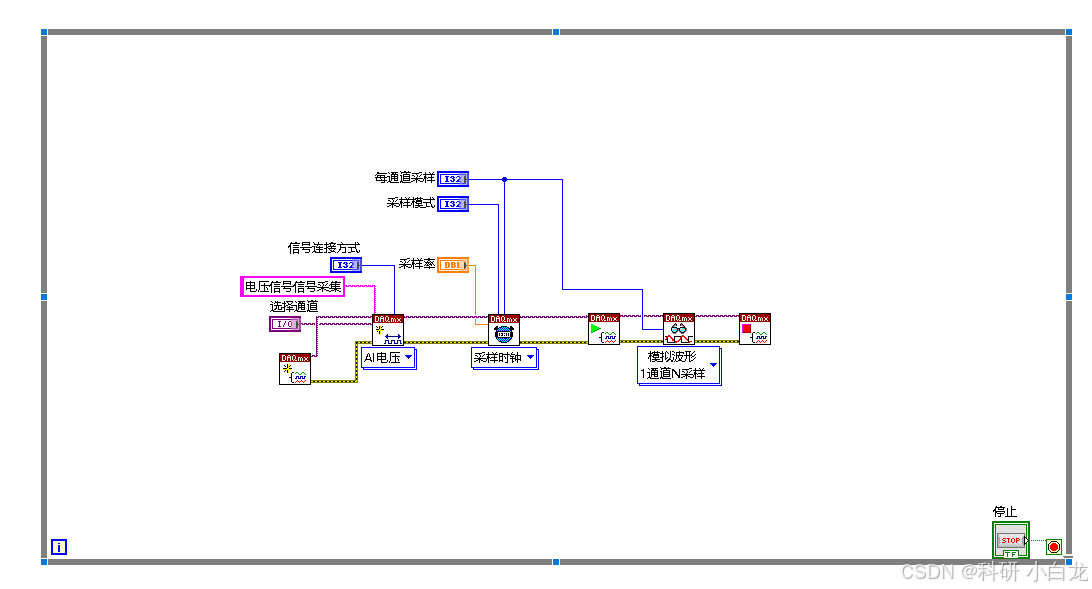

根据自己需要，在各个控件上设置相应的输入控件，从前面板便于调节、更改采集卡的采样频率、采样数、采集的上下限等参数。

这个采集卡的采集系统的程序就基本搭建好了。

这个采集系统采样的数据：采样数据（一秒钟）=采样数*采样频率（HZ）；

如果设置的采样数为5，采样速率为5HZ，那么一秒钟将采集25个数据；

采样速率的上限与采集卡硬件性能有关，采样总数的上限与采集卡缓存大小有关。

采集程序搭建好后，我们在前面板放置一个波形图，用于查看采集到的曲线；

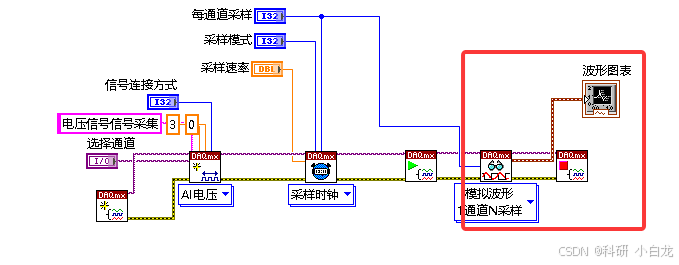

使用读取控件读取出的数据接入波形图表，将数据显示为曲线图。

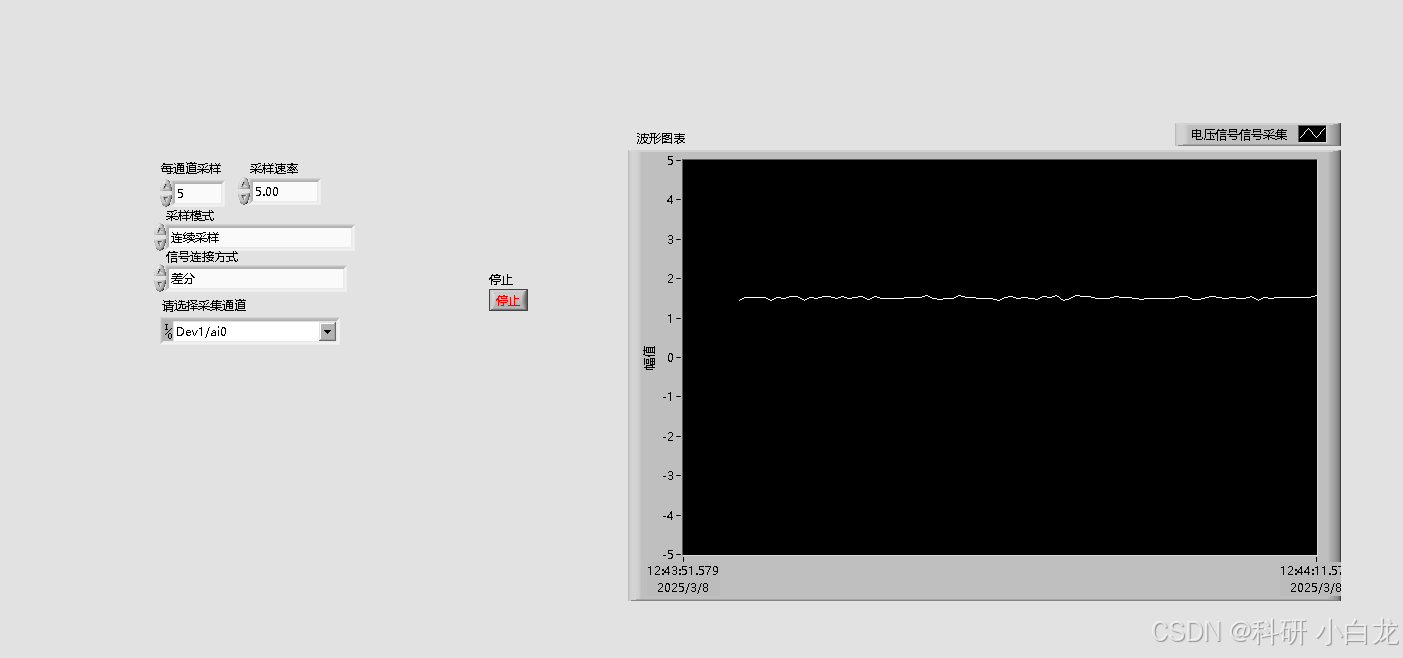

在前面板对应设置好参数后，运行vi，波形图将读出数据。由于是模拟采集卡，采集出的数值是设置的上下限中间值，上面的程序中上限设置的是3，下限设置的是0，因此读出的数据在1.5上下波动。

下面再对前面板进攻美化重新排列：
