post-simulation设置顺序与规则

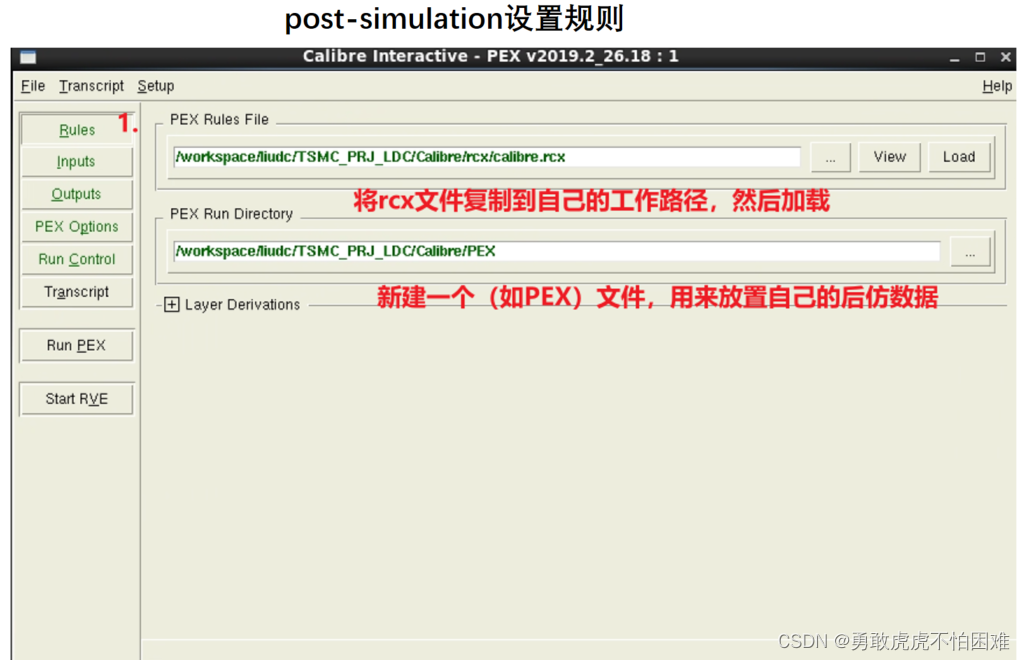

1.Rules 设置

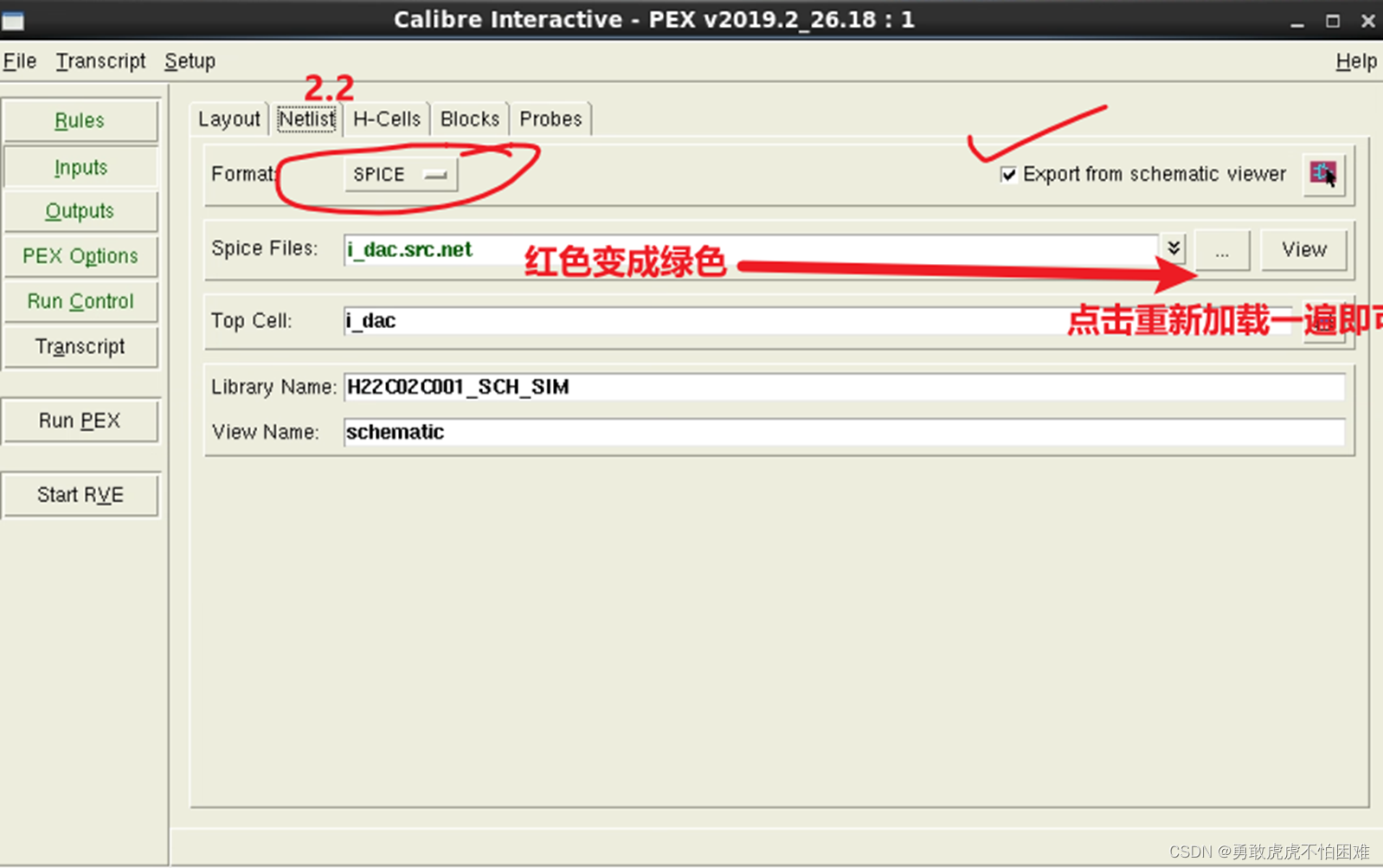

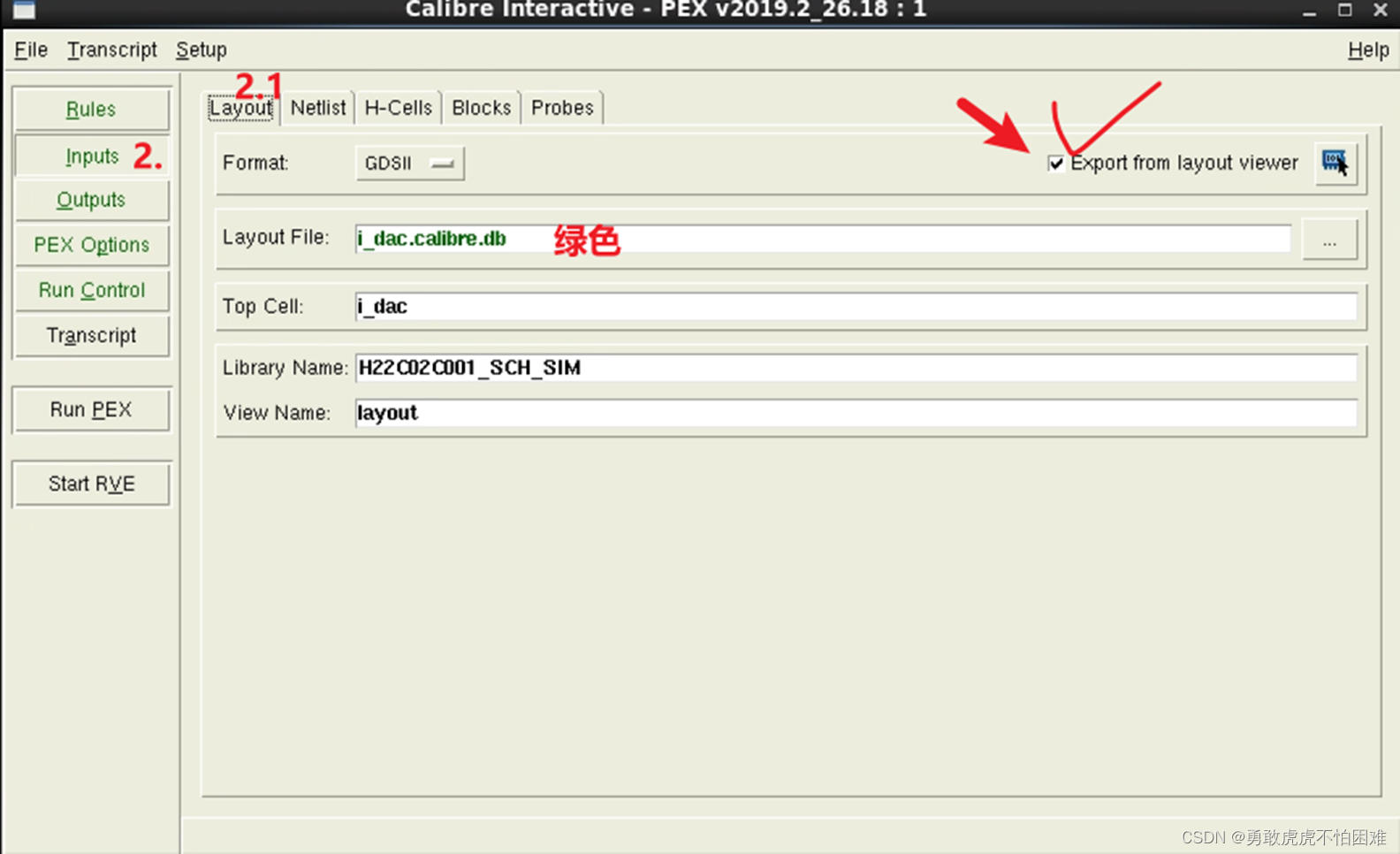

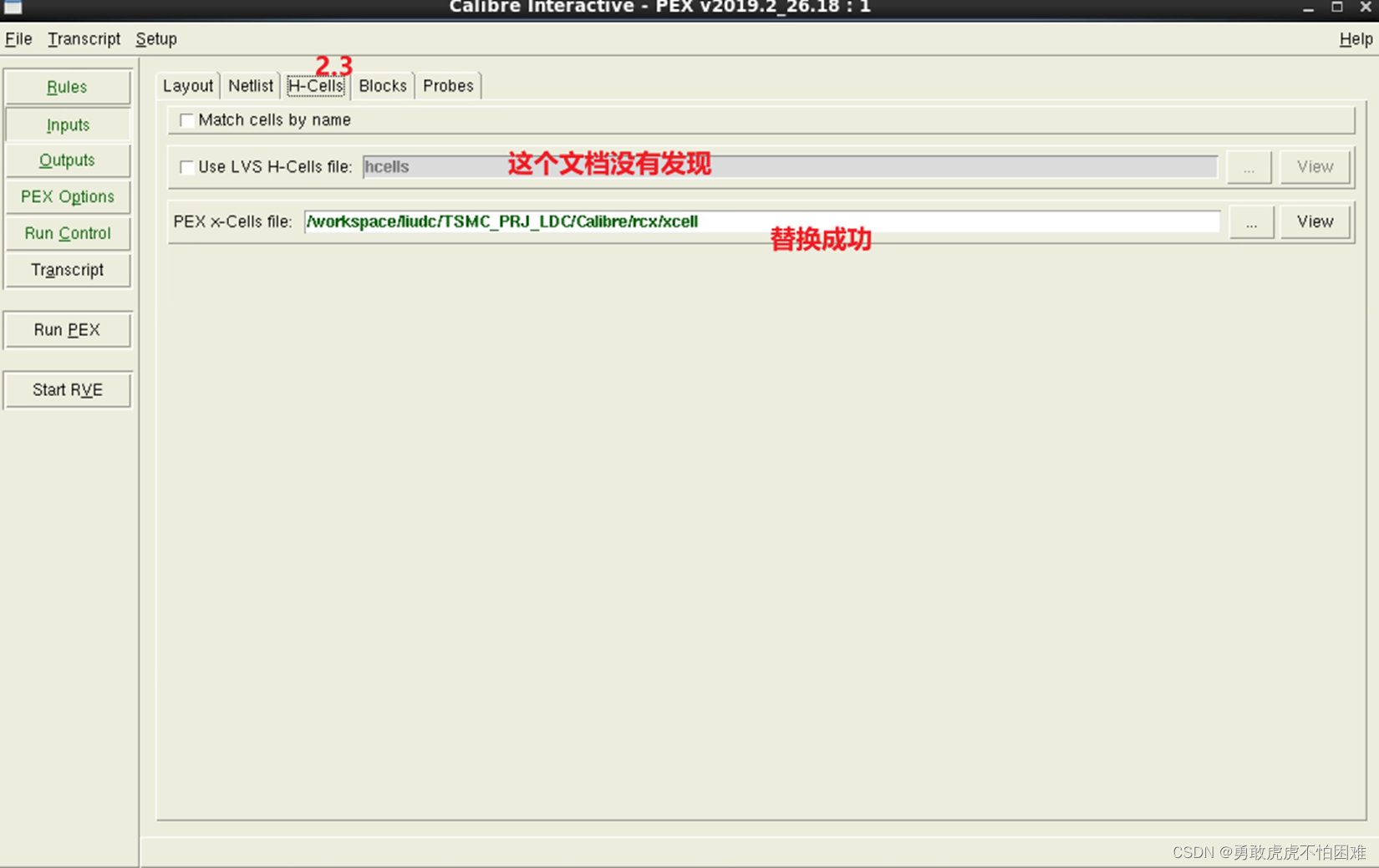

2.inputs设置

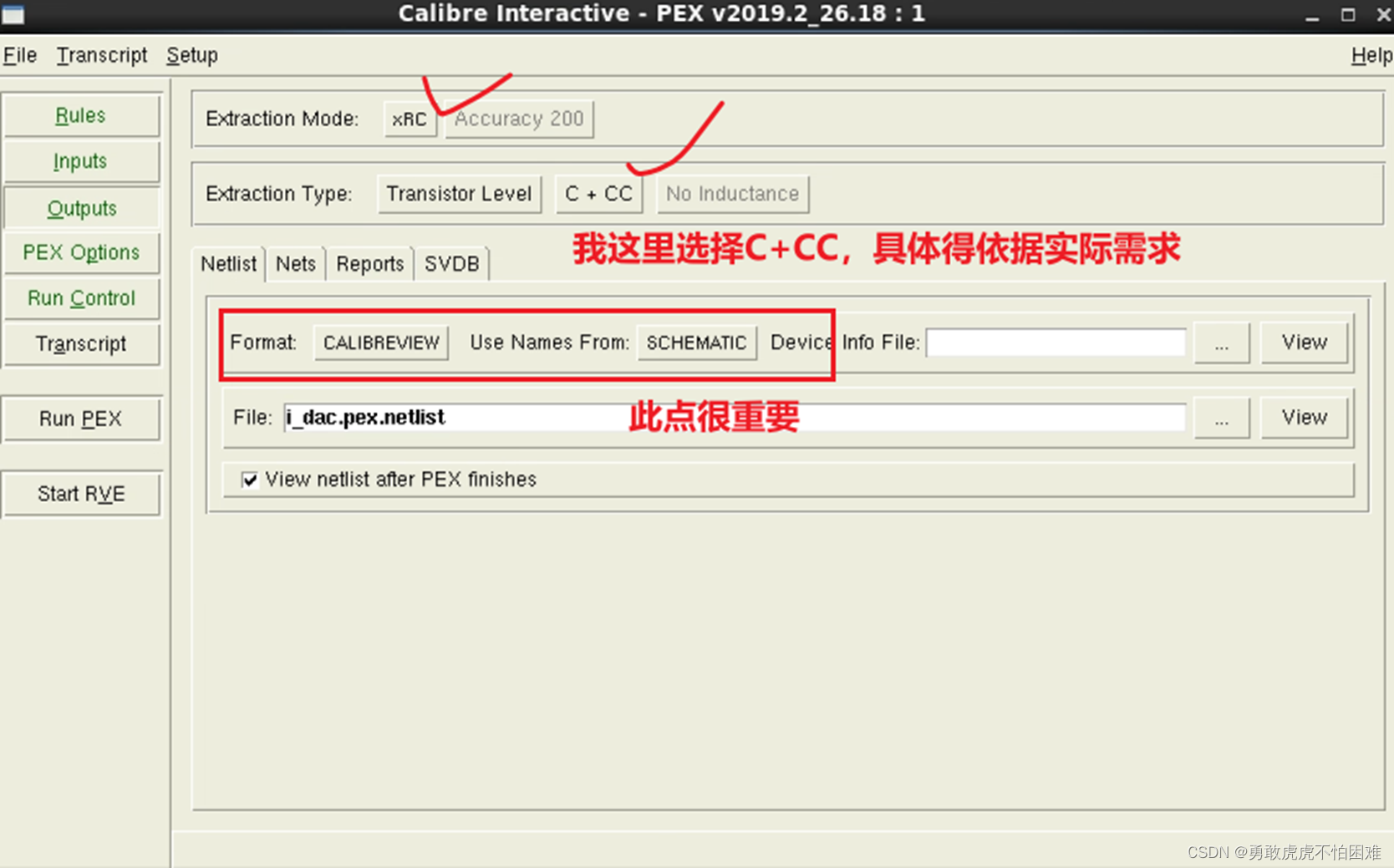

3.outputs设置

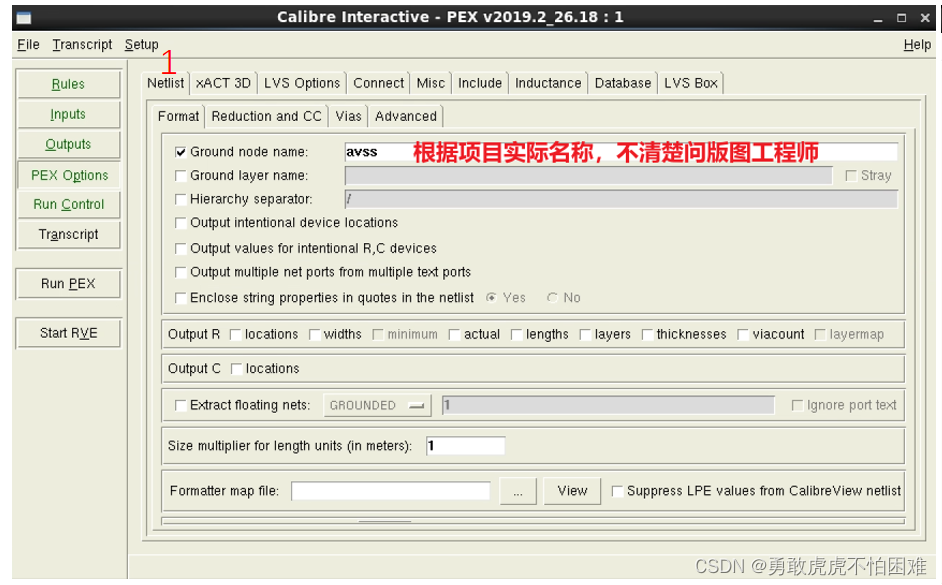

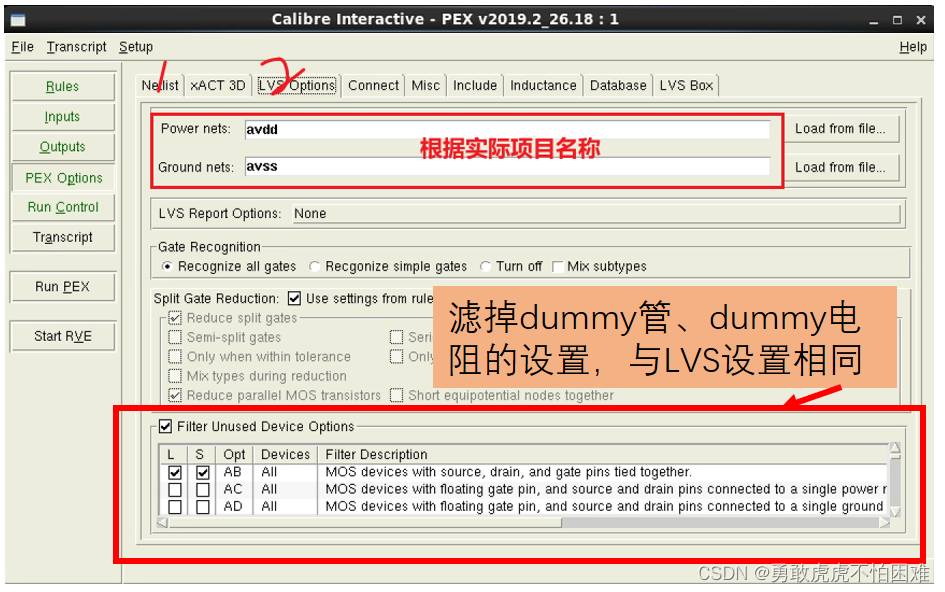

4.PEX 设置

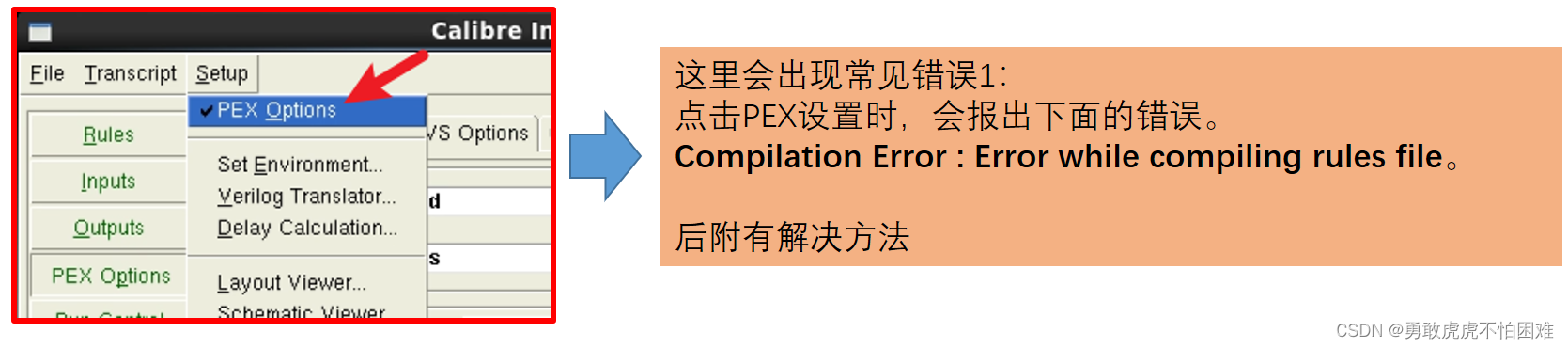

会出现错误1，后有解决方案

第一步 :Netlist

第二步：LVS

5.RUN PEX

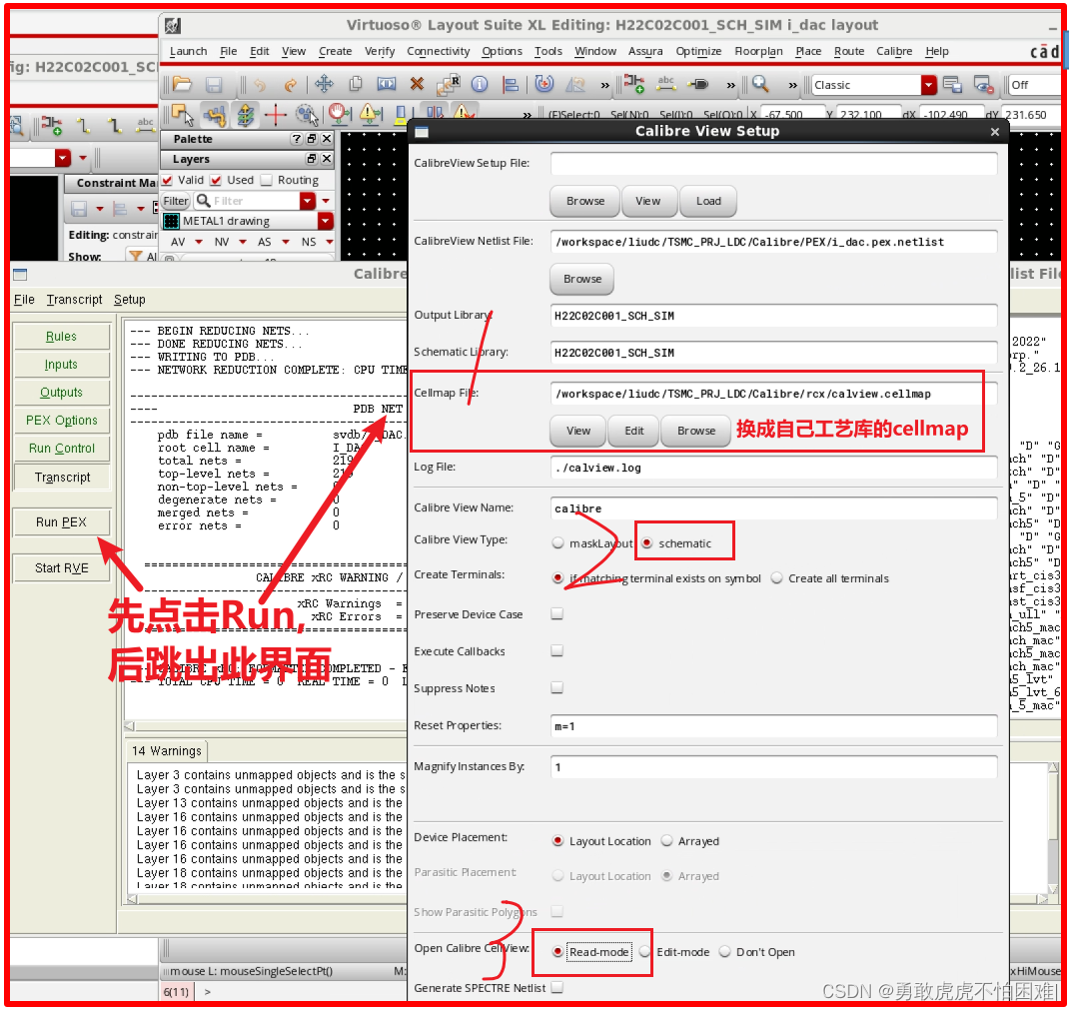

先RUN，后按照图中1 2 3步骤操作

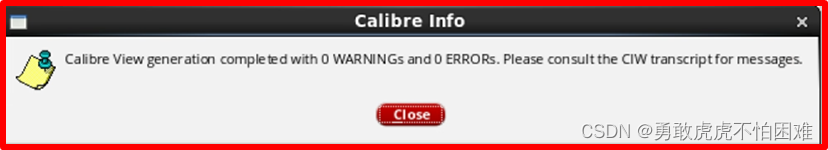

点击OK之后，显示Calibre信息，本次实例为0个警告，0个错误

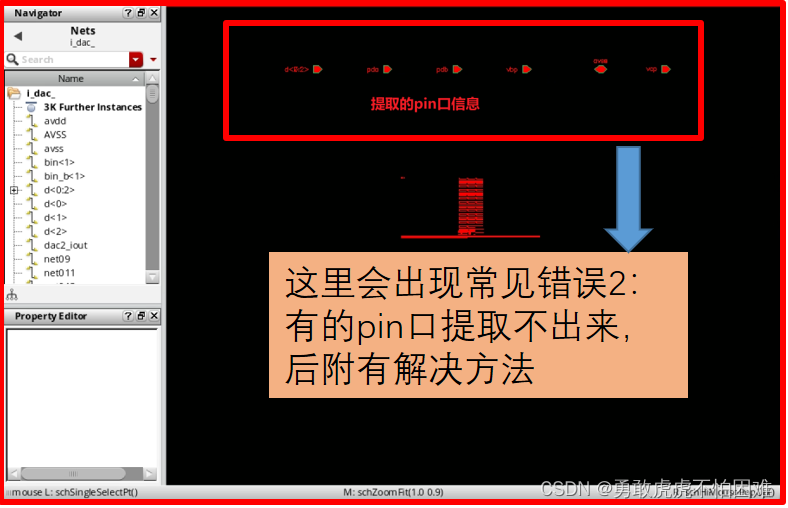

点击Close之后，跳出寄生的管子和电容。会出现常见错误2，见后文解决方案。

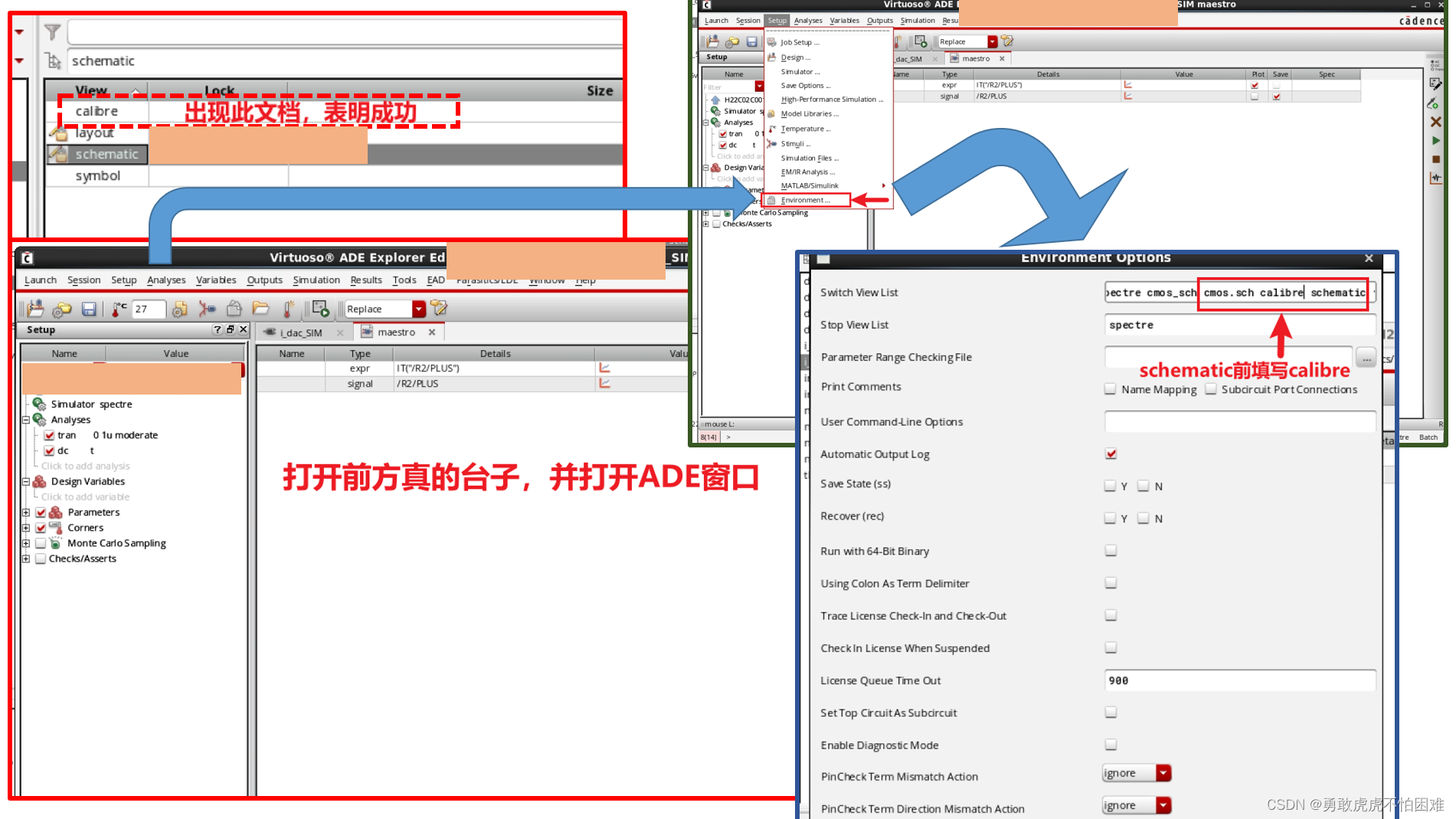

6.进行前仿真与后仿真，并比较

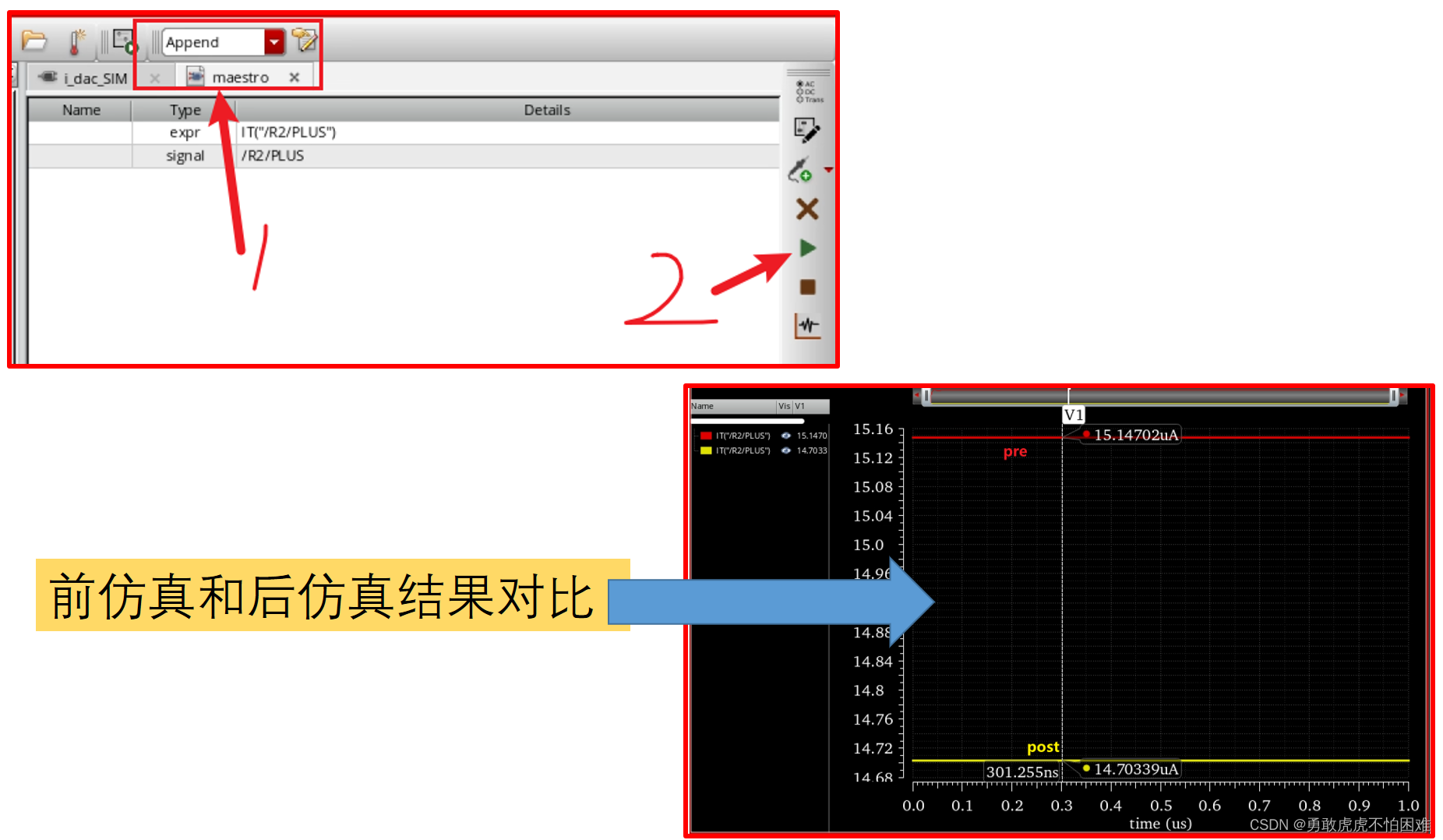

前/后仿真结果比较，操作步骤，如1和2

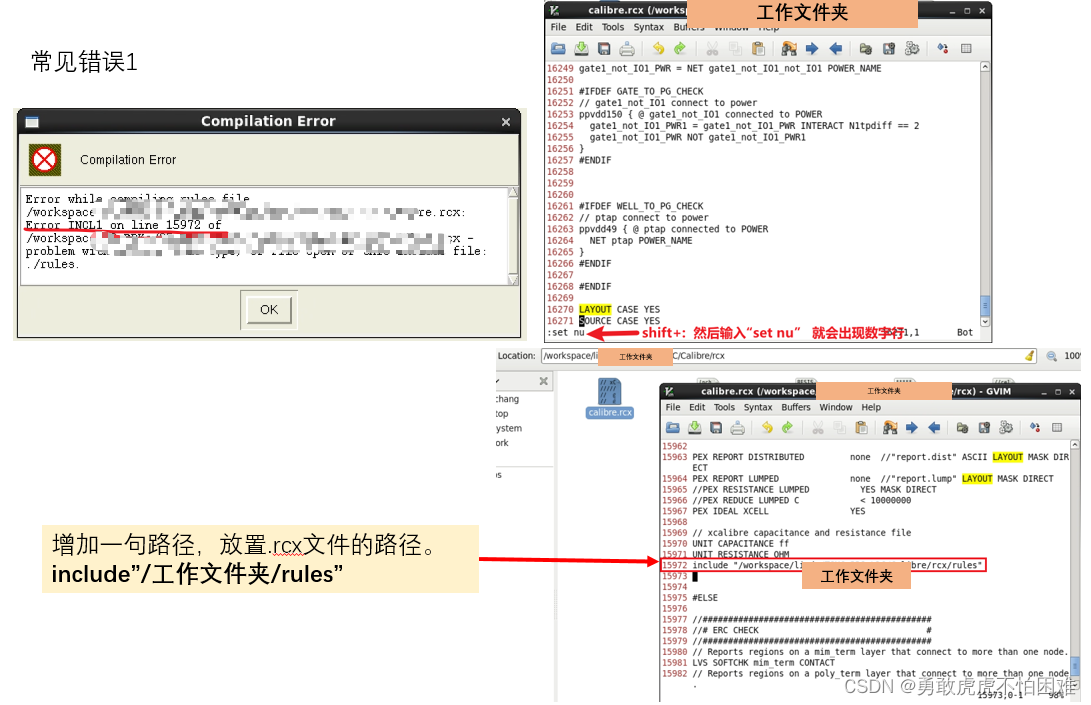

解决常见错误1：compilation Error

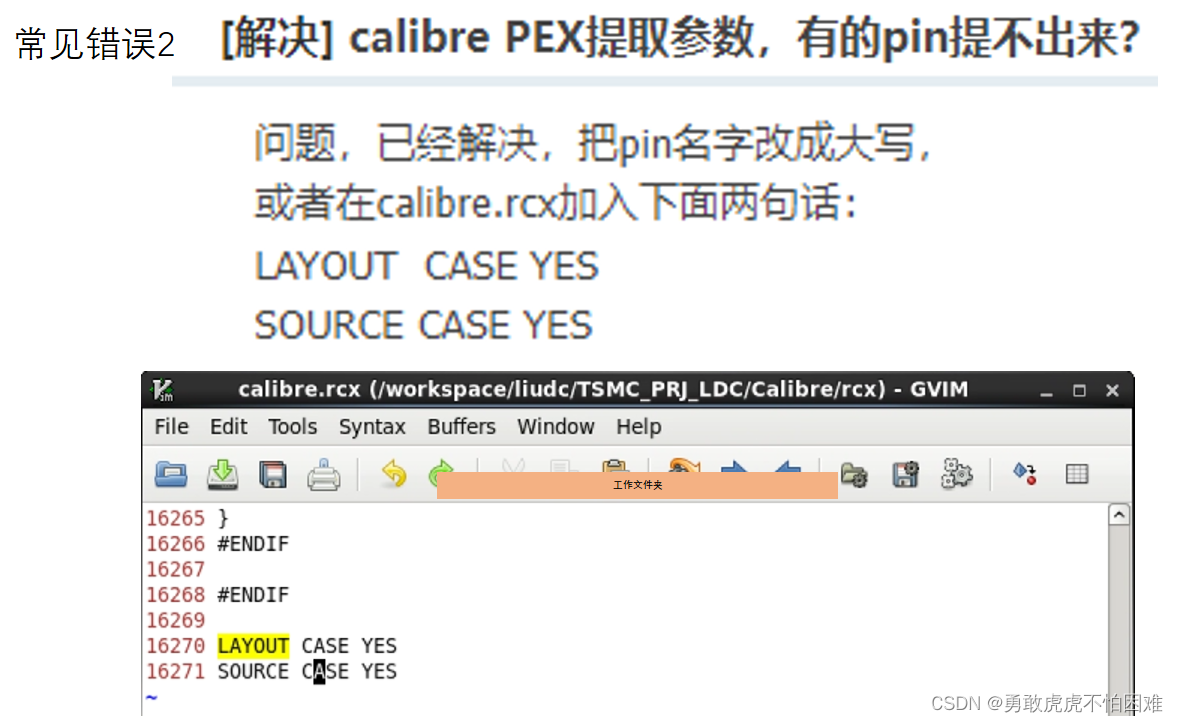

解决常见错误2：有的pin提不出来
