eMMC Boot Operation

eMMC在启动模式，eMMC的host想要读取boot data，可以把CMD line 保持低电平74个clock周期或者发送CMD0带0xFFFFFFFA。至于是从哪个分区读取，是由PARTITION_CONFIG【179】（Extend CSD 【179】的bits【5~3】，power cycle后保留）决定。

Boot mode有两种：Boot Operation和Alternative Boot Operation。eMMC是否支持此两种方式，可以参考BOOT_INFO【228】，一般都设置为0x07，代表都支持两种Boot mode。

Boot Operation

如上是Boot Operation的示意图，可以化为以下Flow。

CMD line go low，保持74个clock（初始化成功，Nand准备送boot data给eMMC的host）→50ms内在DAT0 line发送acknowledge pattern“010”（如果PARTITION_CONFIG【179】的bit6有标记为1）→1s内发送第一笔boot data→发送完boot data，CMD line拉高→至少56个clock后，发送CMD1。

Alternative Boot Operation

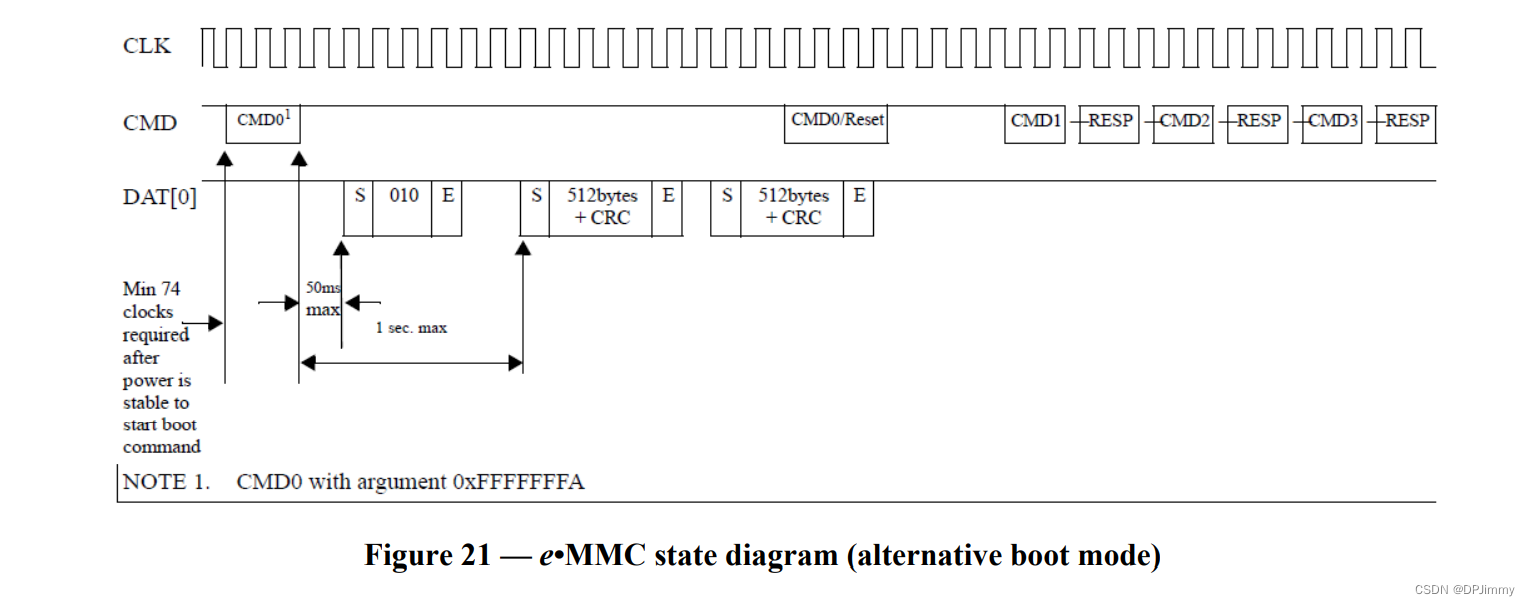

如上是Alternative Boot Operation的示意图，可以化为以下Flow。

Clock稳定保持74个clock，发送CMD0带0xFFFFFFFA（初始化成功，Nand准备送boot data给eMMC的host）→50ms内在DAT0 line发送acknowledge pattern“010”（如果PARTITION_CONFIG【179】的bit6有标记为1）→1s内发送第一笔boot data→发送完boot data，发送CMD带0x00000000或者RESET→发送CMD1。

在Boot Operation时，要重点关注以下寄存器：

BOOT_SIZE_MULT【226】、BOOT_INFO【228】、BOOT_BUF_CONDITIONS【177】、

PARTITION_CONFIG【179】

Open Drain与Push Pull区别

OD最高支持400KHz，PP支持52MHz，Boot Operation需要read data，所以用PP；

CMD line可以在OD和PP工作；

DATA【7：0】、CLK、DS可以在PP工作；
