双轨式自动雷达波测流监测系统是由哪些设备组成？应用领域有哪些

在水资源管理与水利工程监测领域，精确获取水流信息对于科学决策和有效管理至关重要。双轨式自动雷达波测流监测系统是基于雷达波原理的一种水流监测技术，采用双轨技术，能够高效、精确地测量水流的速度和流量。该系统广泛应用于河道、渠道、管道等水域的流速流量监测。

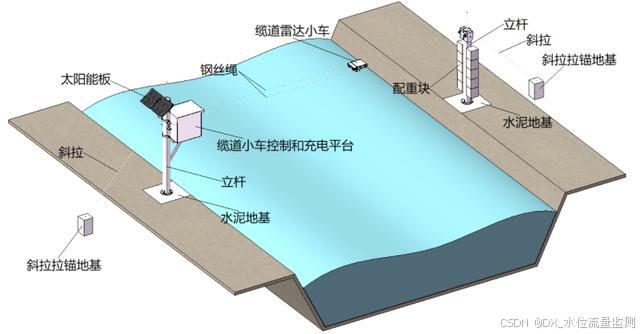

一、双轨式雷达波测流在线监测系统设备
1、缆道塔架：是整个系统的支撑结构，一般由两根间距合适（如 300mm 或 330mm）、直径≥5mm 的 304 不锈钢钢丝绳及相关的支架等组成，用于承载其他设备在河道上方移动。
雷达运行车：驱动轮和转向轮：使运行车能够在缆道上稳定移动，可根据系统指令准确到达指定的2、测流位置。车体：用于安装其他相关设备，如雷达流速仪、雷达测速控制器、锂电池、无线电台等，起到承载和保护设备的作用。
3、雷达流速仪：这是系统的核心测量设备，利用雷达技术对河流表面的流速进行测量。通过发射雷达波并接收反射波，根据多普勒效应等原理计算出水流的速度。
4、系统控制器：承担着整个系统的控制和管理任务，接收来自各个设备的信号和数据，并进行处理和分析。它可以根据预设的程序和指令，控制雷达运行车的移动、雷达流速仪的测量等操作。
5、遥测终端机（RTU）：负责将系统测量得到的水位、流速等数据进行远程传输。它集成了通信模块（如 4G 通讯模块或其他无线通信方式），能够将数据发送到远程的监控中心或数据接收终端。
6、水位计：用于测量河流的水位高度。常见的水位计类型有雷达水位计等，其测量的数据与流速数据一起用于流量的计算。
7、供电系统：为系统中的各个设备提供电力支持。通常包括蓄电池以及充电装置，在一些具备条件的地方还可能配备太阳能电池板等可再生能源供电设备，以保证系统在野外等无市电供应的环境下也能正常工作。
8、无线电台：用于在系统控制器、雷达运行车、遥测终端机等设备之间进行无线通信，确保数据和指令的准确传输。
9、中心站软件：安装在远程监控中心的服务器上，能够接收测站发来的各项信息，对数据进行存储、分析、处理和展示。用户可以通过该软件查看实时数据、历史数据，生成各种水文报表和分析图表等。

二、双轨式雷达波测流系统工作过程

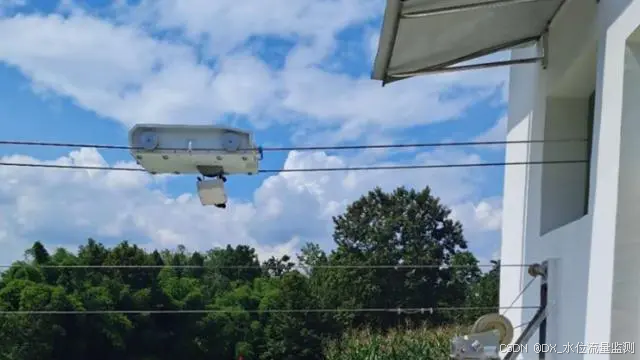

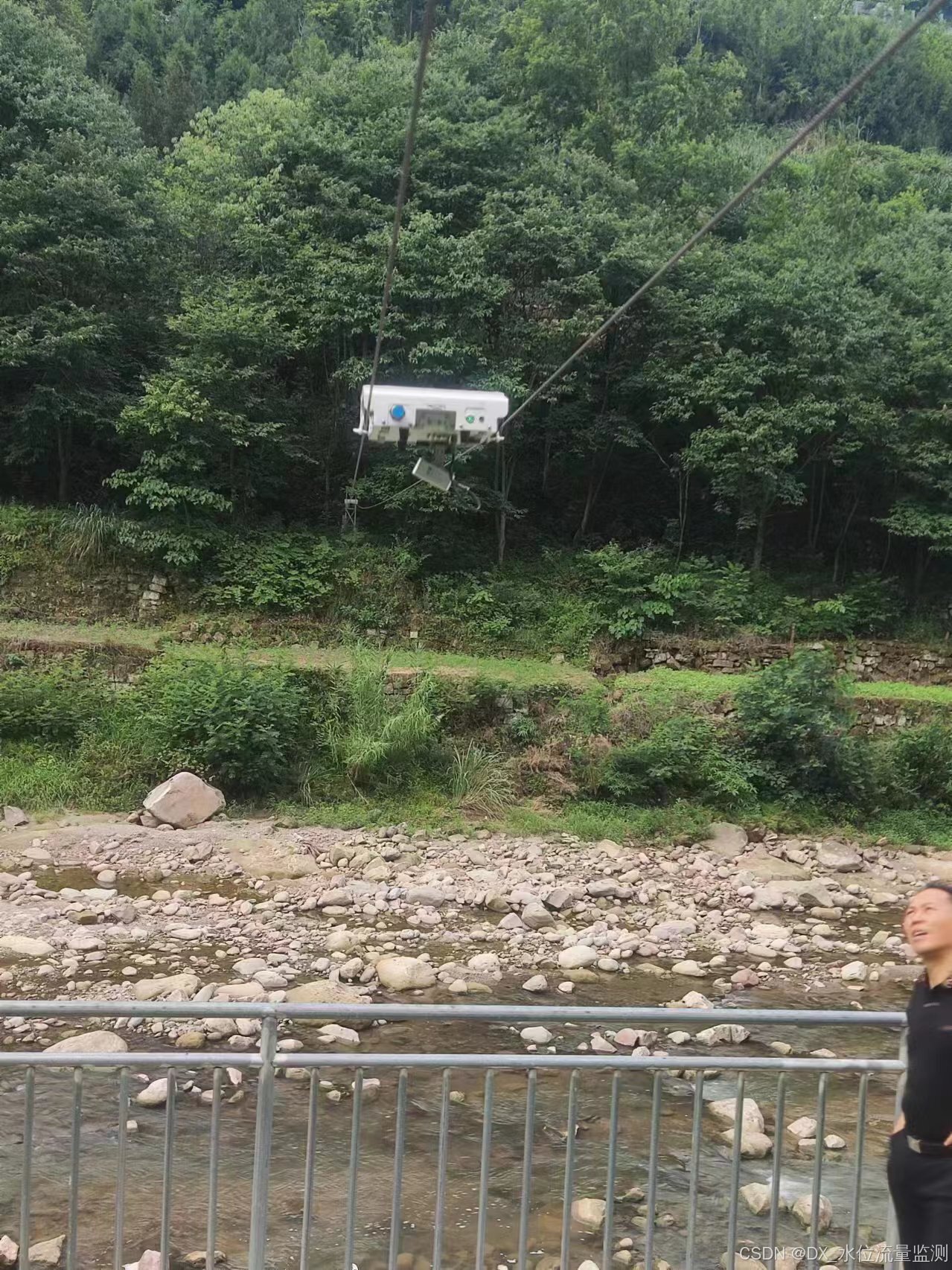

双轨式移动式雷达波测流系统利用两根间距为 330mm、直径≥5mm 的 304 不锈钢钢丝绳做导轨，将雷达波测速仪、伺服电机、雷达测速控制器、锂电池、无线电台等设备安装在雷达运行车内，雷达运行车通过驱动轮悬挂在导轨绳上。
当雷达测速控制器通过无线电台接收到运行指令，控制雷达运行车内的电机控制指令将雷达运行车运行到测流断面指定位置，然后将定位信息通过无线电台发送给系统控制器，系统控制器再通过电台给雷达测速控制器发送测流指令。
雷达测流控制器接收到测流指令后，控制雷达测速仪开始测速测验，并及时将雷达测速仪实测流速数据通过无线电台发送给系统控制器，系统控制器同时采集水位数据，再将水位、流速等数据发送给远程终端机，实时计算断面流量，从而实现断面无人值守自动测验。当完成测流后，将雷达运行车开回，自动对准充电装置进行充电。

三、双轨式雷达波测流系统应用领域
水利工程：大坝泄洪量控制与安全保障、水闸（灌溉、防洪排涝、航运）开度调整与水量水位控制。
水资源管理与调配：天然河流断面监测以支持水资源分配计划、灌区各级渠道测流用于合理灌溉。
防洪减灾：河流易洪区和山区河流的洪水、山洪监测与预警。
城市建设与管理：城市排水管网和排水干渠流量监测防内涝、雨水收集设施流量监测优化利用。
水环境与生态研究：河流生态研究（流速对鱼类栖息地、生物繁殖影响）、湖泊水动力研究（湖流与物质输移混合对水质和生态平衡影响）。

双轨式自动雷达波测流监测系统通过采用双轨技术，提高了测量精度和系统稳定性。它具有非接触、高精度、实时监测的特点，广泛应用于河道、水库、城市排水系统、水力发电、环境保护等多个领域，尤其在水资源管理、洪水预警、工业水流测量等方面具有重要的应用价值。随着技术的不断进步，双轨雷达流量计的应用领域还将进一步扩展，并在智慧水务、环境监测等方面发挥越来越重要的作用。
