S参数基础知识

一、S参数背景

• 在低频电路中，元器件的尺寸相对于信号的波长而言可以忽略，这时候的电路被称为lump电路，可以采用常规的电压、电流定律来进行电路分析。

集总电路（Lumped circuit）：在一般的电路分析中，电路的所有参数，如阻抗、容抗、感抗都集中于空间的各个点上、各个元件上，各点之间的信号是瞬间传递的，这种理想化的电路模型称为集总电路。 集总电路（Lumped circuit）是由许多由 电源 、 电阻 、 电容 、 电感 等集总元件（ Lumped element） 所组成之电路。

• 在射频微波等高频高速电路设计中，节点电路理论不再使用，需要采用分布式参数电路的方法，可以采用复杂的场分析法，但更多适合采用微波网络法来分析电路，对于微波网络而言，最重要的参数就是S参数。

二、S parameter

1.定义

S参数是建立在入射波、反射波关系基础上的网络参数，适于高频微波电路的测试与建模分析。

DUT：待测的对象（device under test）

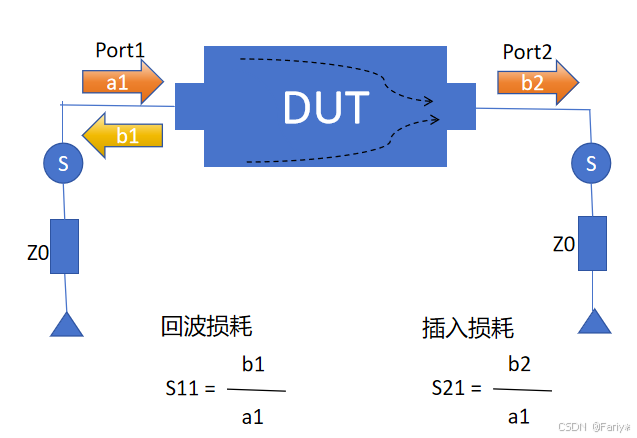

图中指左侧传入信号，同样从右侧的信号（a2）传入时，回波损耗:S22=b2/a2;S12=b1/a2;

回波损耗：一定程度上反映DUT电路对电磁波的反射特性

插入损耗：一定程度上反映DUT电路对电磁波的传输、衰减情况

2.S参数曲线图

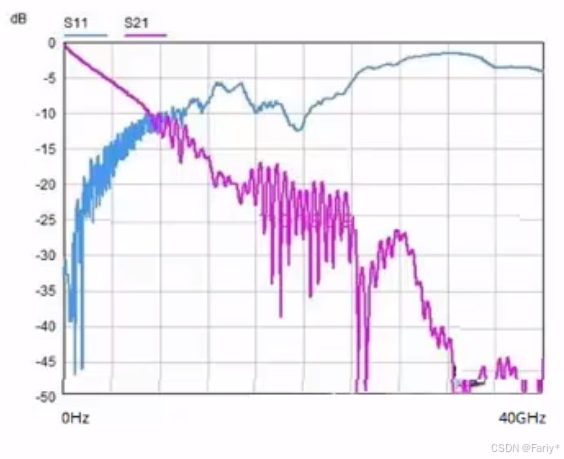

通过仪器测试通道或无源器件的s参数

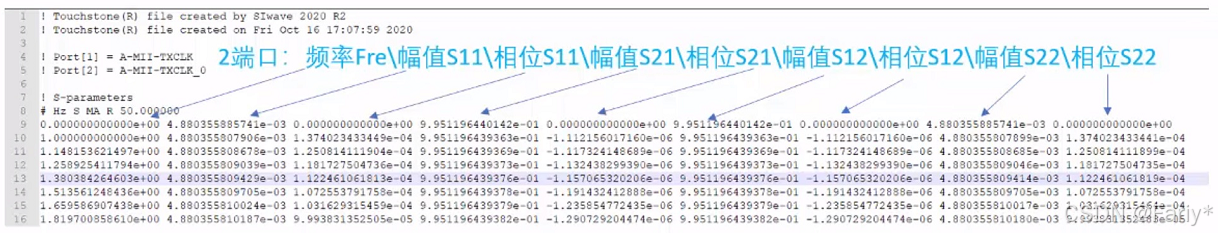

3.S参数文件

4.S参数、Y参数、Z参数

• S散射系数：例S31表示端口1接波源，其余所有端口接负载时，从端口1到端口3的传输系数；
• Y导纳参数：例Y31表示除端口1 的其余所有端口接短路时，端口1到端口3的转移导纳；
• Z阻抗系数：例Z31表示除端口1 的其余所有端口接开路时，端口1到端口3的转移电阻。

参考文件：https://zhuanlan.zhihu.com/p/384597351

【Touchstone 1.0&2.0数据格式解析】_snp文件格式-CSDN博客
